Луза більярдного столу

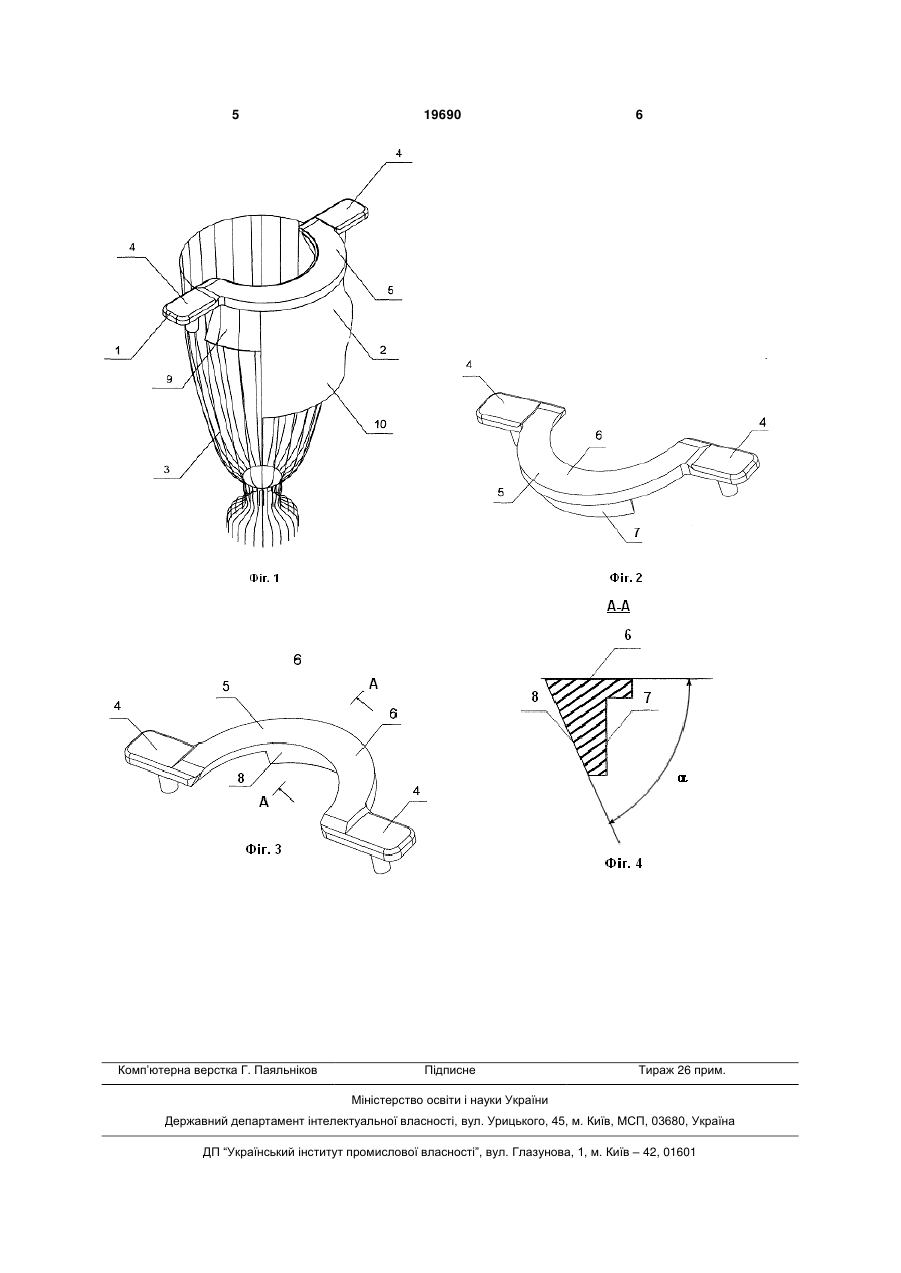

Луза більярдного столу, що включає металеву скобу, виконану з двома кінцевими ділянками для 3 19690 4 скоригувати траєкторію руху більярдної кулі після Луза більярдного столу включає металеву зіткнення з внутрішньою стінкою, що підвищує імоскобу 1 (фіг.1), шкіряну накладку 2 і уловлювач 3 вірність її попадання в уловлювач. куль. Пояснюється це тим, що сила пружної реакції, Металева скоба 1, що складається з двох кінщо виникає при ударі більярдної кулі о внутрішню цевих ділянок 4 для кріплення до суміжних бортів стінку середньої ділянки скоби, завжди направлебільярдного столу (на кресленні не показано) і на перпендикулярно поверхні відбиття, тобто персередньої дугоподібної ділянки 5 для прийому пендикулярно поверхні внутрішньої стінки середкуль, може бути виготовлена переважно з латуні ньої ділянки скоби. А оскільки внутрішня стінка або з алюмінієвих сплавів із застосуванням техносередньої ділянки виконана під кутом а до її верхлогії лиття, штампування або пресування. ньої стінки, то виникаюча вертикальна складова Середня дугоподібна ділянка 5 має верхню сили пружної реакції направляє більярдну кулю в стінку 6 (фіг.2-4), зовнішню стінку 7 і внутрішню уловлювач, куди вона потрапляє під дією гравітастінку 8 (фіг.3), виконану під гострим кутом =35°ційної сили. 89° до верхньої стінки 6. Вказаний діапазон значень кута =35°-89° У переважному варіанті виконання кут =60°, а одержано експериментальним шляхом і є оптимависота середньої дугоподібної ділянки 5 складає льним для конструкції лузи більярдного столу. 23мм. Виготовлення металевої скоби, в якій внутрішШкіряна накладка 2 зсередини лузи утворює ня стінка середньої ділянки виконана під кутом відбійник 9, а зовні утворює фартух 10, причому їх більше =89°, є недоцільним, оскільки збільшуєтькраї виступають за нижню кромку внутрішньої стінся імовірність відскоку більярдної кулі на ігрове ки 8, і в переважному варіанті їх довжина складає поле. Пояснюється це тим, що значення величини 50мм. вертикальної складової сили пружної реакції, що Використання шкіряної накладки 2 забезпечує виникає при зіткненні більярдної кулі з внутрішпружне демпфування ударних навантажень на ньою стінкою середньої ділянки скоби, недостатметалеву скобу 1 лузи, захищаючи від руйнування, ньо для напряму більярдної кулі в уловлювач луяк більярдну кулю, так і металеву скобу, а, отже, зи. збільшуючи термін їх служби. Виготовлення металевої скоби, в якій внутрішФорма відбійника 9, що повторює дугоподібну ня стінка середньої ділянки виконана під кутом середню ділянку 5, додатково дозволяє підвищити жорсткість для ще більш пружної взаємодії більяменше =35°, також є недоцільним, оскільки це рдної кулі і металевої скоби 1, що додатково підпризведе до зменшення контактної поверхні більвищує ігрові властивості лузи більярдного столу. ярдної кулі з внутрішньою стінкою, а у процесі гри Крім того, наявність відбійника 9 шкіряної назбільшить імовірність руйнування та деформації кладки 2 дозволяє знизити рівень шуму при ударі металевої скоби, що в значній мірі вплине на ігрові більярдної кулі о внутрішню стінку 8 середньої властивості лузи і столу в цілому. ділянки 5 скоби 1, а також зменшити вібрацію біВисота середньої дугоподібної ділянки скоби льярдного столу. також визначена експериментальним шляхом і Уловлювач 3 куль є сіткою, яка може бути вискладає не менше 4мм. Висоту вибирають залежготовлена шляхом просічення листової шкіри або но від типу більярдного столу і технології виготовпереплетенням ниток. Додатково уловлювач 3 лення металевої скоби лузи. може бути забезпечений скатом для забитих куль. Виготовлення металевої скоби з висотою сеКорисна модель поширюється і на кутову лузу, редньої дугоподібної ділянки менше 4мм є недоціконструкція якої аналогічна конструкції середньої льним, оскільки це також призведе до зменшення лузи, і відрізняється розташуванням кінцевих діляконтактної поверхні більярдної кулі з внутрішньою нок. У середньої лузи кінцеві ділянки розташовані стінкою середньої ділянки, а, отже, до збільшення під кутом 180° один до одного, а у кутовій лузі під імовірності руйнування та деформації металевої кутом 90°. скоби. Зборку лузи більярдного столу, що заявляєтьНаявність відбійника, довжина якого складає ся, витворюють наступним чином. не менше 15мм, утвореного внутрішнім елементом На цілісну металеву скобу 1 закріплюють шкішкіряної накладки, покращує видимість створу ряну накладку 2, відбійник 9 і фартух 10 якої молузи при прицілюванні і ударі, а наявність фартужуть кріпитися до внутрішньої і зовнішньої стінок ха, довжина якого також складає не менше 75мм, 8, 7 відповідно. утвореного зовнішнім елементом шкіряної накладЛицьова сторона уловлювача 3 куль може буки, запобігає "засліпленню" гравця стороннім світти закріплена як до відбійника 9, так і до фартуха лом, що проникає під скобою лузи. 10 шкіряної накладки 2 за допомогою заклепок, а Надалі корисна модель пояснюється докладтильна сторона уловлювача аналогічним чином ним описом її виконання з посиланнями на кресможе бути закріплена до більярдного столу. лення, на яких: Луза більярдного столу, що заявляється, може фіг.1 - луза більярдного столу, вид ззаду, акбути багато разів виготовлена в умовах промислосонометрія; вого виробництва з використанням стандартних фіг.2 - металева скоба лузи більярдного столу, вузлів і комплектуючих на стандартному обладвид ззаду, аксонометрія; нанні із застосуванням сучасних матеріалів і техфіг.3 - металева скоба лузи більярдного столу, нологій. вид спереду, аксонометрія; фіг.4 - переріз АА на фіг.3. 5 Комп’ютерна верстка Г. Паяльніков 19690 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
