Вогнегасник порошковий

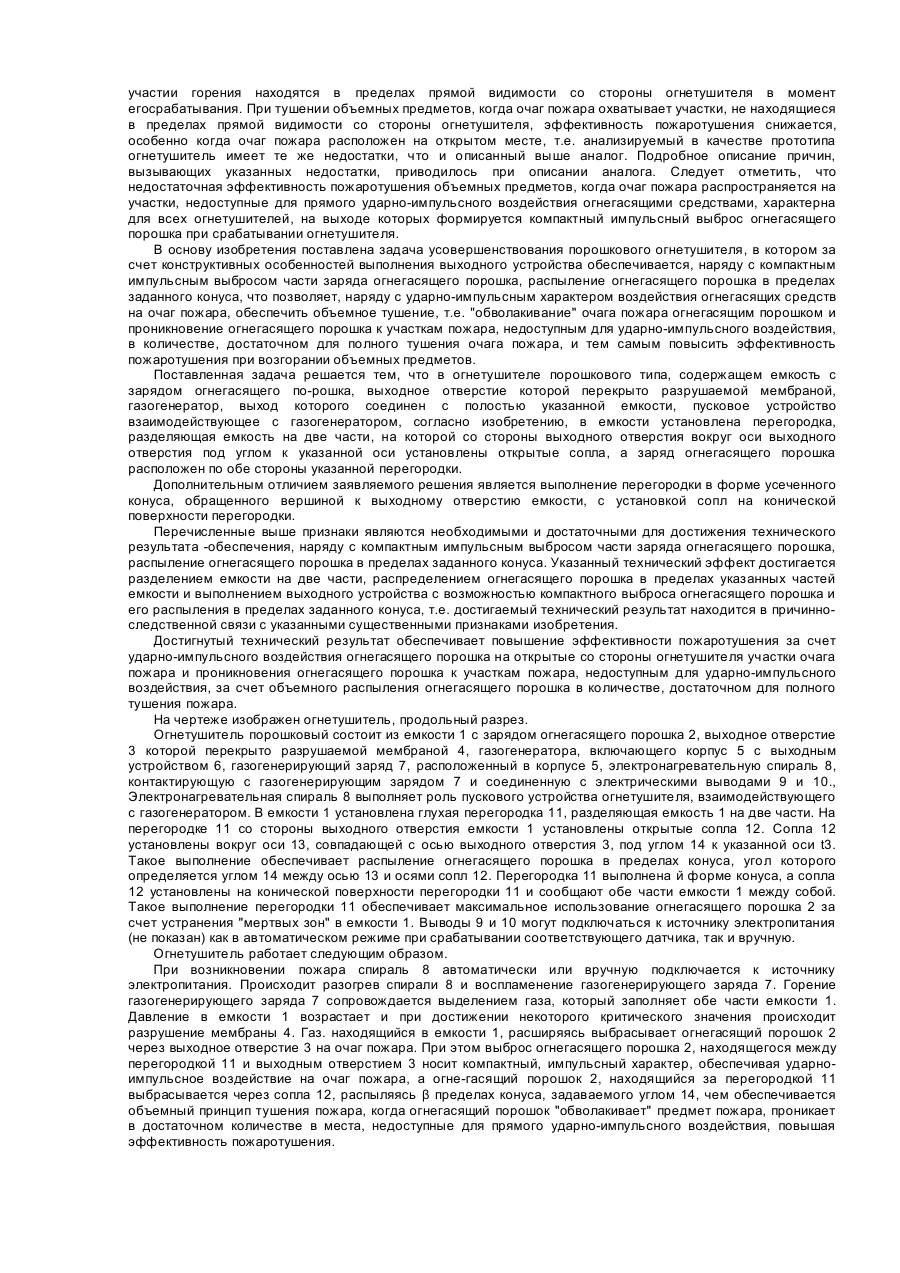

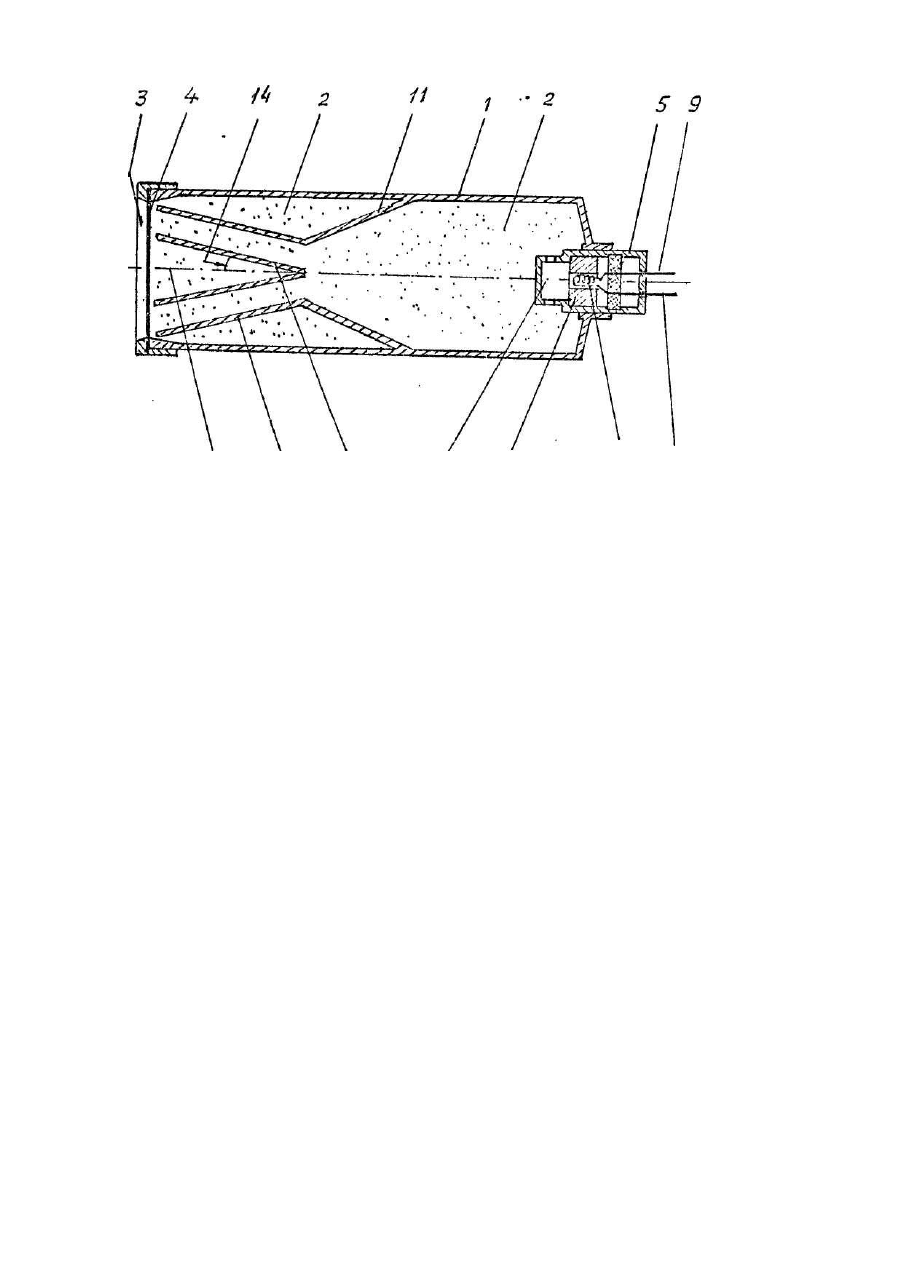

Изобретение относится к противопожарной технике, а именно к порошковым огнетушителям для тушения пожаров классов А, В, С, Ε в бытовых и производственных условиях. Известен порошковый огнетушитель, обеспечивающий ударно-импульсное воздействие огнегасящего порошка на очаг пожара (Акцептованная заявка Японии №. 50-5520, кл. А 62 С 13/02), содержащий емкость с зарядом огнегасящего порошка, газогенератор, выход которого соединен с полостью указанной емкости, пусковое устройство, взаимодействующее с газогенератором, которое с рассматриваемом случае выполнено в форме пистолета. Выходное отверстие емкости с зарядом огнегасящего порошка перекрыто разрушаемой мембраной. В качестве газогенератора использовано газобаллонное устройство с разрушаемой мембраной. Устройство работает следующим образом. При срабатывании пускового устройства исполнительный элемент пускового устройства разрушает мембрану газобаллонного устройства, находящийся в баллоне сжатый или сжиженный газ, расширяясь, заполняет емкость с зарядом огнегасящего порошка. Давление в указанной емкости повышается до некоторого критического значения, определяемого прочностью разрушаемой мембраны, установленной в выходном отверстии емкости. При повышении давления в емкости до критического значения происходит разрушение мембраны в выходном отверстии емкости. Огнегасящий порошок выбрасывается давлением газа через выходное отверстие емкости на очаг пожара. Выброс огнегасящего порошка носит импульсный характер, обеспечивая ударно-импульсное воздействие огнегасящего порошка на очаг пожара. Общими с заявляемым решением признаками является емкость с зарядом огнегасящего порошка, выходное отверстие которой перекрыто разрушаемой мембраной, газогенератор, выход которого соединен полостью указанной емкости, пусковое устройство, взаимодействующее с газогенератором. Испытания и практика применения порошковых огнетушителей ударно-импульсного действия подтверждает их высокую эффективность если очаг пожара находится в пределах прямой видимости со стороны огнетушителя в момент его срабатывания. Тогда все участки горения в очаге пожара подвержены ударно-импульсному воздействию огнегасящего порошка, которое характеризуется высокой эффективностью пожаротушения. При возгорании объемных предметов, когда очаг пожара охватывает участки, не находящиеся в пределах прямой видимости со стороны огнетушителя, эффективность пожаротушения существенно снижается, т.к. участки горения, находящиеся в "затененных" зонах, т.е. в местах не видимых со стороны огнетушителя в момент его срабатывания, не подвергаются ударно-импульсному воздействию огнегасящего порошка и после срабатывания огнетушителя горение в этих местах может продолжаться и вызывать дальнейшее развитие очага пожара. Особенно этот недостаток проявляется при тушении очагов пожара, возникающих на открытых местах. Это объясняется тем, что при тушении пожара, возникшего в ограниченном пространстве, существует вероятность попадания огнегасящего порошка в "затененные" зоны пожара за счет отражения огнегасящего порошка от предметов, ограничивающих пространство, где возник очаг пожара. Если же очаг пожара расположен на открытом месте попадание огнегасящего порошка в "затененные" зоны пожара в количестве, достаточном для тушения пожара, практически исключается. Известен также порошковый огнетушитель, обеспечивающий повышение эффективности ударноимпульсного воздействия огнегасящего порошка на очаг пожара и более эффективное использование огнегасящего порошка [Заявка Украины Ns 93080793, 11.08.93], который выбран в качестве прототипа. Огнетушитель состоит из емкости с зарядом огнегасящего порошка, газогенератора и пускового устройства. Емкость имеет форму цилиндра, на одном конце которого выполнен диффузорный участок, а на другом - выходное отверстие в виде сопла конфузор - диффузорного типа. Выходное устройство газогенератора выполнено в виде форсунки с центральным и периферийными каналами, которая установлена в осевом отверстии емкости со стороны диффузора. При этом периферийные каналы форсунки выполнены параллельными образующим диффузорного участка емкости. Выходное отверстие емкости перекрыто разрушаемой мембраной. Пусковое устройство, в рассматриваемом случае пистолетного типа, соединено с газогенератором, а исполнительный элемент пускового устройства выполнен с возможностью взаимодействия с газогенерирующим элементом газогенератора, в качестве которого в рассматриваемой конструкции использована газогенерирующэя таблетка, зажигаемая исполнительным элементом пускового устройства - теркой. Огнетушитель работает следующим образом. При срабатывании пускового устройства его исполнительный элемент воздействует на газогенерирующую таблетку и поджигает ее. Горение газогенерирующей таблетки сопровождается образованием газов, которые из корпуса газогенератора через отверстия форсунки проходят в емкость с зарядом огнегасящего порошка. Давление в емкости повышается до некоторого критического значения, при котором происходит разрушение мембраны, установленной в выходном отверстии емкости. Огнегасящий порошок выбрасывается давлением газа через выходное отверстие емкости на очаг пожара. Выброс огнегасящего порошка носит импульсный характер, обеспечивая ударно-импульсное воздействие огнегасящего порошка на очаг пожара. Повышение эффективности использования огнегасящего порошка достигается формой выполнения емкости с зарядом огнегасящего порошка, а также выполнением выходного устройства газогенератора в виде многоканальной форсунки, чем обеспечивается аэрация порошка во всем объеме емкости, устранение "мертвых зон" в емкости и выброс всего заряда порошка на очаг пожара. Повышение эффективности ударно-импульсного воздействия огнегасящим порошком на очаг пожара в анализируемой конструкции обеспечивается выполнением выходного устройства емкости в виде сопла конфузор диффузорного типа, позволяющего получить компактную струю порошка на выходе огнетушителя и тем самым усилить ударно-импульсный характер воздействия огнегасящих средств на очаг пожара. Общими с заявляемым решением признаками является емкость с зарядом огнегасящего порошка, выходное отверстие которой перекрыто разрушаемой мембраной, газогенератор, выход которого соединен с полостью указанной емкости, пусковое устройство, взаимодействующее с газогенератором. Анализируемый огнетушитель более эффективен с точки зрения ударно-импульсного воздействия на очаг пожара, однако эта эффективность в полной мере проявляется при тушении очагов пожара, в которых участии горения находятся в пределах прямой видимости со стороны огнетушителя в момент егосрабатывания. При тушении объемных предметов, когда очаг пожара охватывает участки, не находящиеся в пределах прямой видимости со стороны огнетушителя, эффективность пожаротушения снижается, особенно когда очаг пожара расположен на открытом месте, т.е. анализируемый в качестве прототипа огнетушитель имеет те же недостатки, что и описанный выше аналог. Подробное описание причин, вызывающих указанных недостатки, приводилось при описании аналога. Следует отметить, что недостаточная эффективность пожаротушения объемных предметов, когда очаг пожара распространяется на участки, недоступные для прямого ударно-импульсного воздействия огнегасящими средствами, характерна для всех огнетушителей, на выходе которых формируется компактный импульсный выброс огнегасящего порошка при срабатывании огнетушителя. В основу изобретения поставлена задача усовершенствования порошкового огнетушителя, в котором за счет конструктивных особенностей выполнения выходного устройства обеспечивается, наряду с компактным импульсным выбросом части заряда огнегасящего порошка, распыление огнегасящего порошка в пределах заданного конуса, что позволяет, наряду с ударно-импульсным характером воздействия огнегасящих средств на очаг пожара, обеспечить объемное тушение, т.е. "обволакивание" очага пожара огнегасящим порошком и проникновение огнегасящего порошка к участкам пожара, недоступным для ударно-импульсного воздействия, в количестве, достаточном для полного тушения очага пожара, и тем самым повысить эффективность пожаротушения при возгорании объемных предметов. Поставленная задача решается тем, что в огнетушителе порошкового типа, содержащем емкость с зарядом огнегасящего по-рошка, выходное отверстие которой перекрыто разрушаемой мембраной, газогенератор, выход которого соединен с полостью указанной емкости, пусковое устройство взаимодействующее с газогенератором, согласно изобретению, в емкости установлена перегородка, разделяющая емкость на две части, на которой со стороны выходного отверстия вокруг оси выходного отверстия под углом к указанной оси установлены открытые сопла, а заряд огнегасящего порошка расположен по обе стороны указанной перегородки. Дополнительным отличием заявляемого решения является выполнение перегородки в форме усеченного конуса, обращенного вершиной к выходному отверстию емкости, с установкой сопл на конической поверхности перегородки. Перечисленные выше признаки являются необходимыми и достаточными для достижения технического результата -обеспечения, наряду с компактным импульсным выбросом части заряда огнегасящего порошка, распыление огнегасящего порошка в пределах заданного конуса. Указанный технический эффект достигается разделением емкости на две части, распределением огнегасящего порошка в пределах указанных частей емкости и выполнением выходного устройства с возможностью компактного выброса огнегасящего порошка и его распыления в пределах заданного конуса, т.е. достигаемый технический результат находится в причинноследственной связи с указанными существенными признаками изобретения. Достигнутый технический результат обеспечивает повышение эффективности пожаротушения за счет ударно-импульсного воздействия огнегасящего порошка на открытые со стороны огнетушителя участки очага пожара и проникновения огнегасящего порошка к участкам пожара, недоступным для ударно-импульсного воздействия, за счет объемного распыления огнегасящего порошка в количестве, достаточном для полного тушения пожара. На чертеже изображен огнетушитель, продольный разрез. Огнетушитель порошковый состоит из емкости 1 с зарядом огнегасящего порошка 2, выходное отверстие 3 которой перекрыто разрушаемой мембраной 4, газогенератора, включающего корпус 5 с выходным устройством 6, газогенерирующий заряд 7, расположенный в корпусе 5, электронагревательную спираль 8, контактирующую с газогенерирующим зарядом 7 и соединенную с электрическими выводами 9 и 10., Электронагревательная спираль 8 выполняет роль пускового устройства огнетушителя, взаимодействующего с газогенератором. В емкости 1 установлена глухая перегородка 11, разделяющая емкость 1 на две части. На перегородке 11 со стороны выходного отверстия емкости 1 установлены открытые сопла 12. Сопла 12 установлены вокруг оси 13, совпадающей с осью выходного отверстия 3, под углом 14 к указанной оси t3. Такое выполнение обеспечивает распыление огнегасящего порошка в пределах конуса, угол которого определяется углом 14 между осью 13 и осями сопл 12. Перегородка 11 выполнена й форме конуса, а сопла 12 установлены на конической поверхности перегородки 11 и сообщают обе части емкости 1 между собой. Такое выполнение перегородки 11 обеспечивает максимальное использование огнегасящего порошка 2 за счет устранения "мертвых зон" в емкости 1. Выводы 9 и 10 могут подключаться к источнику электропитания (не показан) как в автоматическом режиме при срабатывании соответствующего датчика, так и вручную. Огнетушитель работает следующим образом. При возникновении пожара спираль 8 автоматически или вручную подключается к источнику электропитания. Происходит разогрев спирали 8 и воспламенение газогенерирующего заряда 7. Горение газогенерирующего заряда 7 сопровождается выделением газа, который заполняет обе части емкости 1. Давление в емкости 1 возрастает и при достижении некоторого критического значения происходит разрушение мембраны 4. Газ. находящийся в емкости 1, расширяясь выбрасывает огнегасящий порошок 2 через выходное отверстие 3 на очаг пожара. При этом выброс огнегасящего порошка 2, находящегося между перегородкой 11 и выходным отверстием 3 носит компактный, импульсный характер, обеспечивая ударноимпульсное воздействие на очаг пожара, а огне-гасящий порошок 2, находящийся за перегородкой 11 выбрасывается через сопла 12, распыляясь β пределах конуса, задаваемого углом 14, чем обеспечивается объемный принцип тушения пожара, когда огнегасящий порошок "обволакивает" предмет пожара, проникает в достаточном количестве в места, недоступные для прямого ударно-импульсного воздействия, повышая эффективность пожаротушения.
