Порошковий вогнегасник

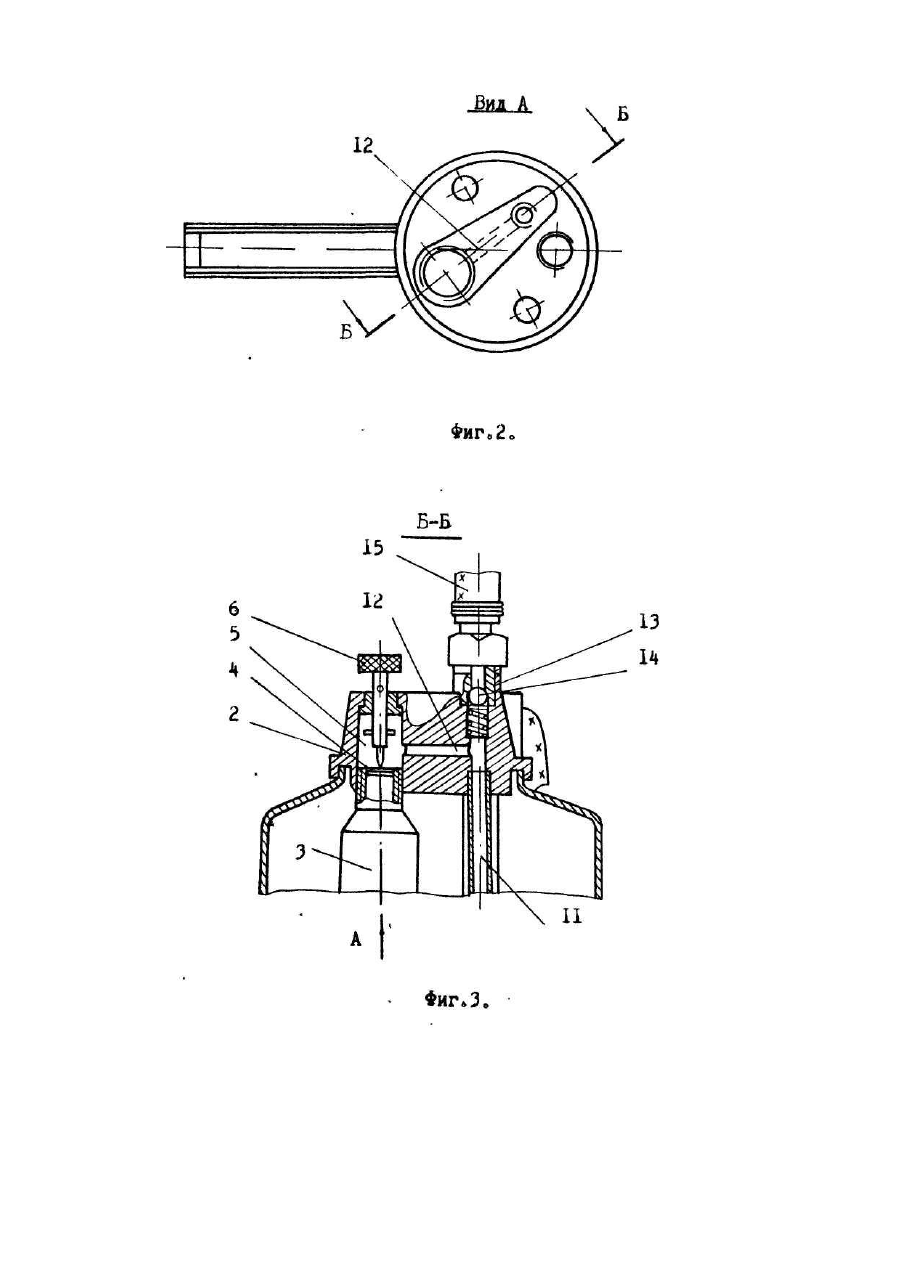

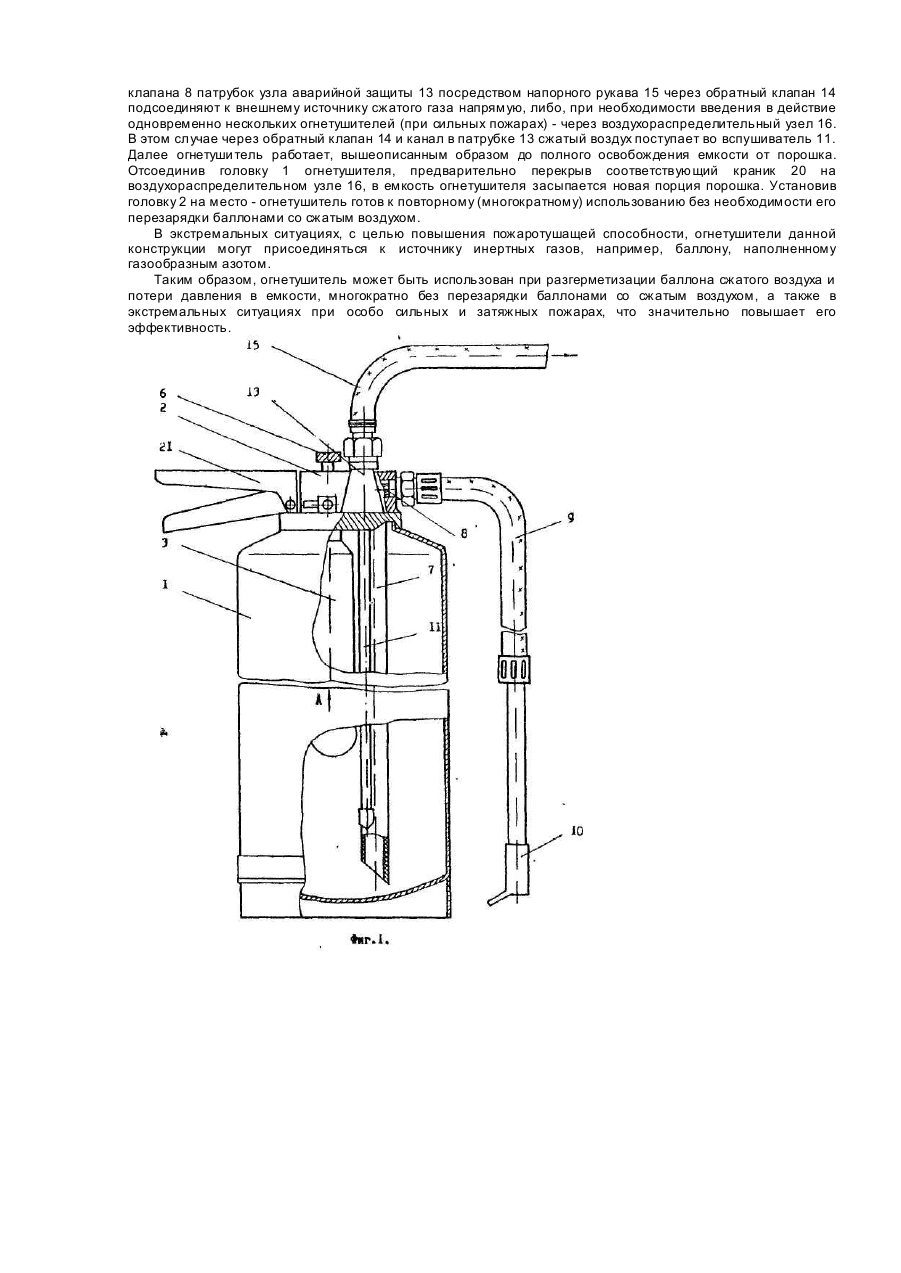

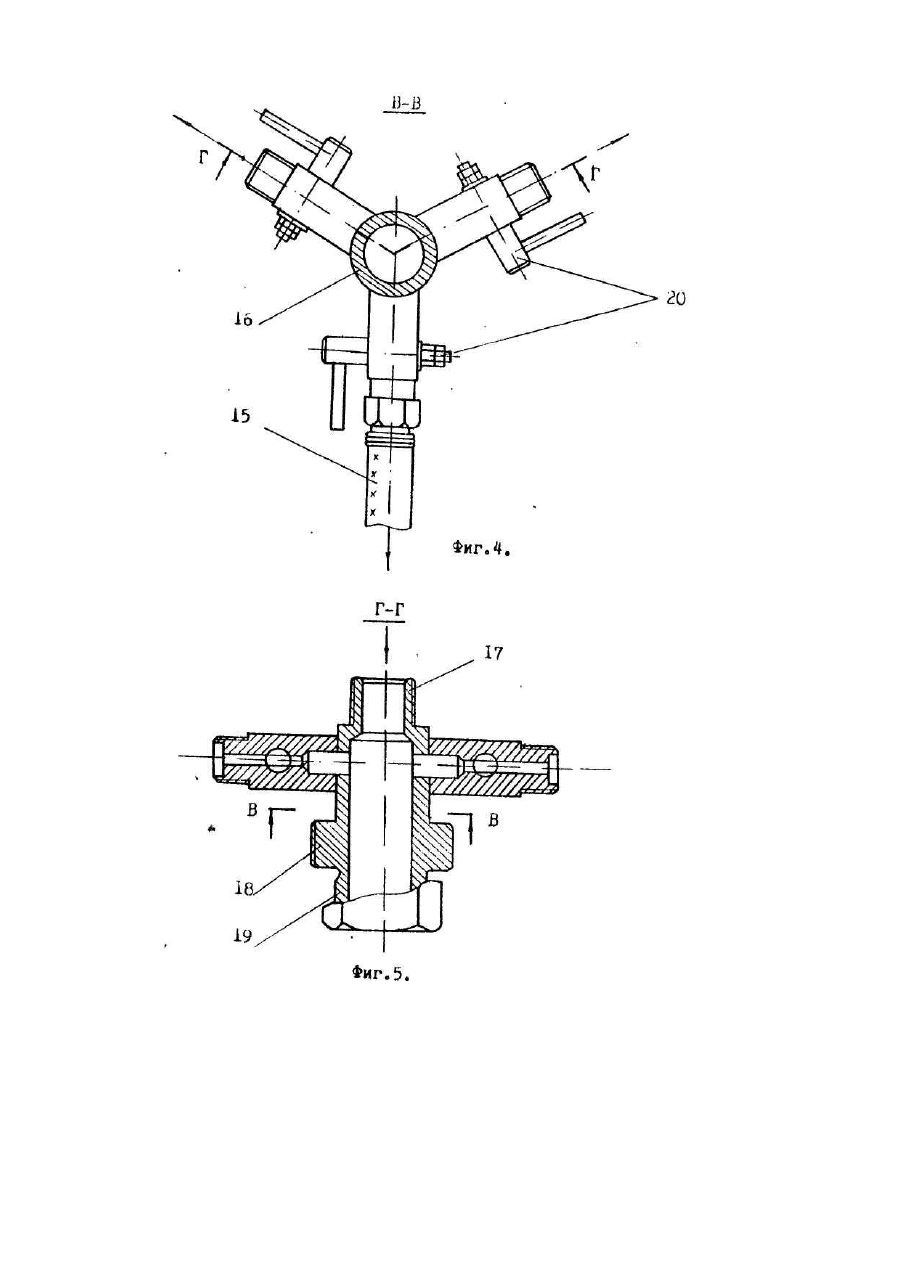

Изобретение относится к противопожарной технике, в частности к порошковым огнетушителям, выбрасывающим огнегасительное вещество под давлением газа, создаваемого внутри емкости, и может быть использовано для тушения локальных пожаров в подземных и наземных условия х шахт, рудников, горнообогатительных и металлургических предприятий. Наиболее близким по своей технической сущности к заявляемому является порошковый огнетушитель, описанный в обзорной информации, выпуск 10. М: ЦНИ-ЭИуголь, 1986 г., с. 22-23, который содержит емкость с огнетушащим порошком, баллон со сжатым газом с мембраной, пробойник в надмембранной полости, съемную головку, сифонную тр убку, связанную через напорный рукав с распылительным насадком, трубку вспушиватель, сообщенную с надмембранной полостью через внутренний канал и три консольно расположенных в корпусе упругих стержня для псевдоожижения огнетуша щего порошка, принятый за прототип. В огнетушителе по прототипу признаками, совпадающими с существенными признаками заявляемого огнетуши теля, являются следующие: - скорость с огнетушащим порошком; -съемная головка с распылительным насадком; - баллон сжатого газа с мембраной: - пробойник в надмембранной полости; - сифонная трубка для вывода струи; - тр убка - вспушиватель, сообщенная с надмембранной полостью через внутренний канал Причина, препятствующая достижению упомянутого технического результата, идентична вышеописанной для аналога по [1]. Причиной, препятствующей достижению технического результата, заключающегося в использовании огнетуши теля в случае отсутствия сжатого газа внутри баллона, является возможность несанкционированной утечки газа из баллона и сложность перезарядки огнетушителя баллонами. Утечка газа из баллона может произойти из-за частичной или полной его разгерметизации в результате нарушения целостности мембраны, а заменять вышедший из строя баллон новым в аварийной ситуации практически лишено смысла, ибо требует недопустимо больших затрат времени на перезарядку огнетуши теля, Кроме того, огнетушители не комплектуются запасными баллонами. Задачей, решаемой заявляемым изобретением, является создание огнетушителя, имеющего аварийную защиту в случае утечки газа из баллона и пригодного к использованию в этой ситуации. Задача решена тем, что порошковый огнетуши тель, содержащий емкость с огнетушащим порошком, съемную головку с распылительной насадкой, баллон сжатого газа с мембраной, пробойник в надмембранной полости, сифонную трубку для вывода струи, связанную с распылительным насадком, трубку вспушиватель, сообщенную с надмембранной полостью через внутренний канал и пусковую рукоять, снабжен узлом аварийной защиты в виде выполненного заодно целое со съемной головкой патрубка, внутри которого установлена трубка -вспушива тель, а снаружи соосно со вспушива телем через обратный клапан подсоединен напорный рукав под источник сжатого газа. Заявляемый огнетуши тель отличается от прототипа наличием узла аварийной защиты в виде выполненного заодно со съемной головкой патрубка, внутри которого установлена трубка - всп ушиватель, а снаружи соосно со вспушивателем через обратный клапан подсоединен напорный рукав под источник сжатого газа. Между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом существует причинно-следственная связь. Заявляемая совокупность признаков огнетушителя позволяет в случае утечки газа из баллона или даже полного разрушения его воспользоваться введенным узлом аварийной защиты, подать сжатый газ во вспушиватель и осуществить пожаротушение. Сущность заявляемого огнетушителя поясняется чертежами, где представлено: фиг. 1 - общий вид порошкового огнетушителя; фиг. 2 - порошковый огнетушитель (вид А); фиг. 3 - порошковый огнетушитель в сечении Б-Б; фиг. 4 - распределительный узел порошкового огнетушителя; фиг. 5 - распределительный узел порошкового огнетушителя в сечении по Г-Г, Огнетушитель содержит емкость 1 с огнетуша щим порошком, съемную головку 2, баллон 3 сжатого газа с мембраной 4, герметично закрывающей баллон 3. В надмембранной полости 5 размещен пробойник 6, головка которого выведена наружу. Внутри огнетушителя размещены также сифонная трубка 7, связанная через клапан 8 и напорный рукав 9 с распылительным насадком 10, и трубка - вспушиватель 11, сообщенная через канал 12 в съемной головке 2 с надмембранной полостью 5. С клапаном 8 связана рукоять 21. Огнетушитель снабжен узлом аварийной защиты, который выполнен β виде патрубка 13 заодно целое со съемной головкой 2. Внутри патрубка 13 установлена трубка -вспушиватель 11, а снаружи через обратный клапан 14 - напорный рукав 15, связывающий огнетушитель с внешним источником сжатого газа. Для одновременного подключения к внешнему источнику сжатого газа нескольких огнетушителей предусмотрен дополнительный воздухораспределительный узел 16, снабженный патрубками 17, 18 и 19 с различными присоединительными размерами и регулировочными краниками 20 пробкового типа. Огнетушитель работает следующим образом. Ударом по головке пробойника 6 пробойник смещают вниз до прокола мембраны 4. При этом сжатый газ из баллона 3 через канал 12 поступает в трубку - всп ушива тель 11 и далее в емкость 1 с порошком, резко увеличивая давление в емкости. После нажатия на рукоять 21 под действием давления вспушенный порошок выталкивается в сифонную трубку 7 и далее через клапан 8 и напорный рукав 9 поступает в распылительный насадок 10, направляемый в очаг пожара. В случае несанкционированной разгерметизации баллона 3, потери давления в емкости- или нарушения клапана 8 патрубок узла аварийной защиты 13 посредством напорного рукава 15 через обратный клапан 14 подсоединяют к внешнему источнику сжатого газа напрямую, либо, при необходимости введения в действие одновременно нескольких огнетушителей (при сильных пожарах) - через воздухораспределительный узел 16. В этом случае через обратный клапан 14 и канал в патрубке 13 сжатый воздух поступает во вспушиватель 11. Далее огнетуши тель работает, вышеописанным образом до полного освобождения емкости от порошка. Отсоединив головку 1 огнетушителя, предварительно перекрыв соответствующий краник 20 на воздухораспределительном узле 16, в емкость огнетушителя засыпается новая порция порошка. Установив головку 2 на место - огнетушитель готов к повторному (многократному) использованию без необходимости его перезарядки баллонами со сжатым воздухом. В экстремальных ситуациях, с целью повышения пожаротушащей способности, огнетушители данной конструкции могут присоединяться к источнику инертных газов, например, баллону, наполненному газообразным азотом. Таким образом, огнетушитель может быть использован при разгерметизации баллона сжатого воздуха и потери давления в емкости, многократно без перезарядки баллонами со сжатым воздухом, а также в экстремальных ситуациях при особо сильных и затяжных пожарах, что значительно повышает его эффективность.
