Ствол короткоствольної стрілецької зброї для стрільби патронами, оснащеними метальними снарядами несмертельної дії

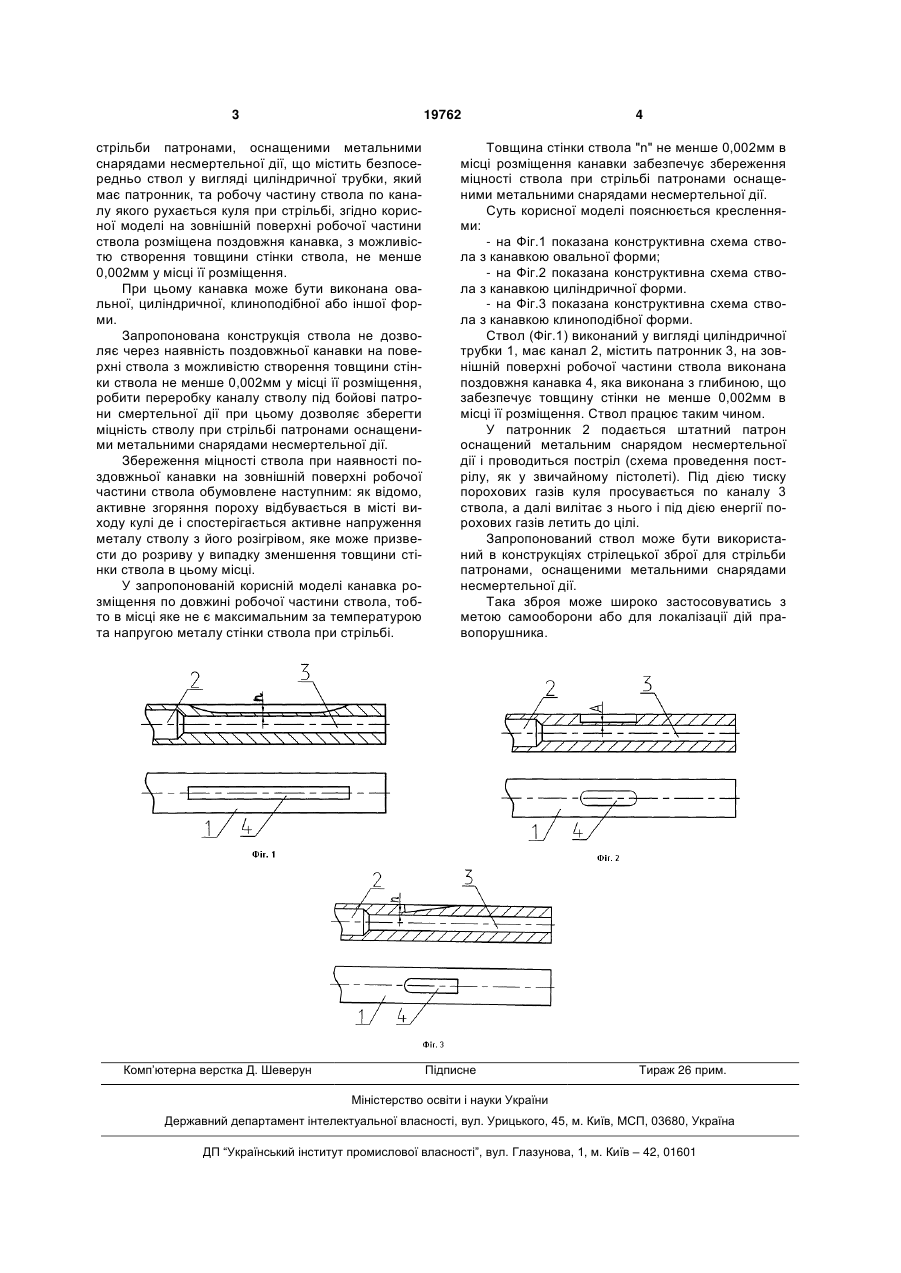

Ствол короткоствольної стрілецької зброї для стрільби патронами, оснащеними метальними 3 19762 стрільби патронами, оснащеними метальними снарядами несмертельної дії, що містить безпосередньо ствол у вигляді циліндричної трубки, який має патронник, та робочу частину ствола по каналу якого рухається куля при стрільбі, згідно корисної моделі на зовнішній поверхні робочої частини ствола розміщена поздовжня канавка, з можливістю створення товщини стінки ствола, не менше 0,002мм у місці її розміщення. При цьому канавка може бути виконана овальної, циліндричної, клиноподібної або іншої форми. Запропонована конструкція ствола не дозволяє через наявність поздовжньої канавки на поверхні ствола з можливістю створення товщини стінки ствола не менше 0,002мм у місці її розміщення, робити переробку каналу стволу під бойові патрони смертельної дії при цьому дозволяє зберегти міцність стволу при стрільбі патронами оснащеними метальними снарядами несмертельної дії. Збереження міцності ствола при наявності поздовжньої канавки на зовнішній поверхні робочої частини ствола обумовлене наступним: як відомо, активне згоряння пороху відбувається в місті виходу кулі де і спостерігається активне напруження металу стволу з його розігрівом, яке може призвести до розриву у випадку зменшення товщини стінки ствола в цьому місці. У запропонованій корисній моделі канавка розміщення по довжині робочої частини ствола, тобто в місці яке не є максимальним за температурою та напругою металу стінки ствола при стрільбі. Комп’ютерна верстка Д. Шеверун 4 Товщина стінки ствола "n" не менше 0,002мм в місці розміщення канавки забезпечує збереження міцності ствола при стрільбі патронами оснащеними метальними снарядами несмертельної дії. Суть корисної моделі пояснюється кресленнями: - на Фіг.1 показана конструктивна схема ствола з канавкою овальної форми; - на Фіг.2 показана конструктивна схема ствола з канавкою циліндричної форми. - на Фіг.3 показана конструктивна схема ствола з канавкою клиноподібної форми. Ствол (Фіг.1) виконаний у вигляді циліндричної трубки 1, має канал 2, містить патронник 3, на зовнішній поверхні робочої частини ствола виконана поздовжня канавка 4, яка виконана з глибиною, що забезпечує товщину стінки не менше 0,002мм в місці її розміщення. Ствол працює таким чином. У патронник 2 подається штатний патрон оснащений метальним снарядом несмертельної дії і проводиться постріл (схема проведення пострілу, як у звичайному пістолеті). Під дією тиску порохових газів куля просувається по каналу 3 ствола, а далі вилітає з нього і під дією енергії порохових газів летить до цілі. Запропонований ствол може бути використаний в конструкціях стрілецької зброї для стрільби патронами, оснащеними метальними снарядами несмертельної дії. Така зброя може широко застосовуватись з метою самооборони або для локалізації дій правопорушника. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 19762 6
