Ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами

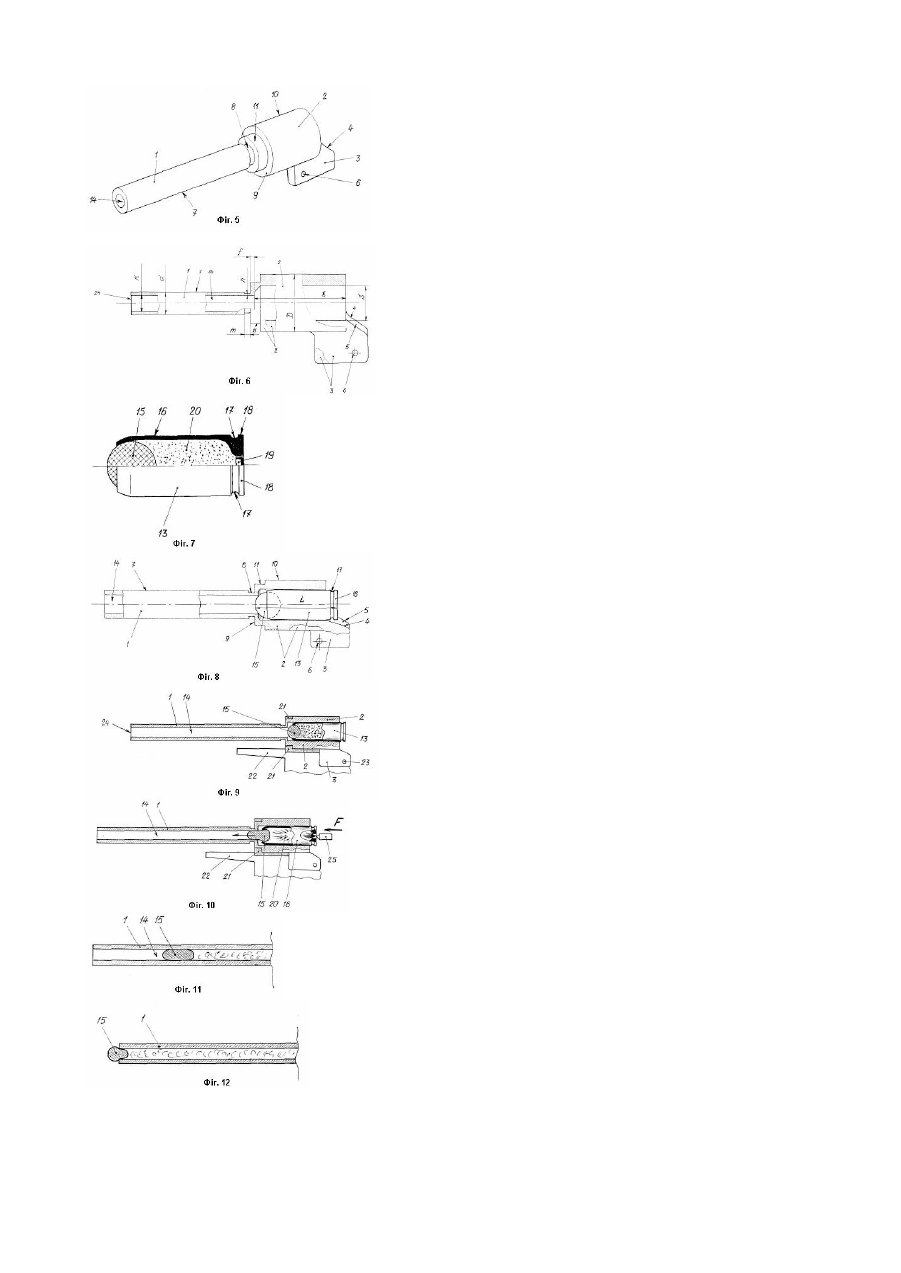

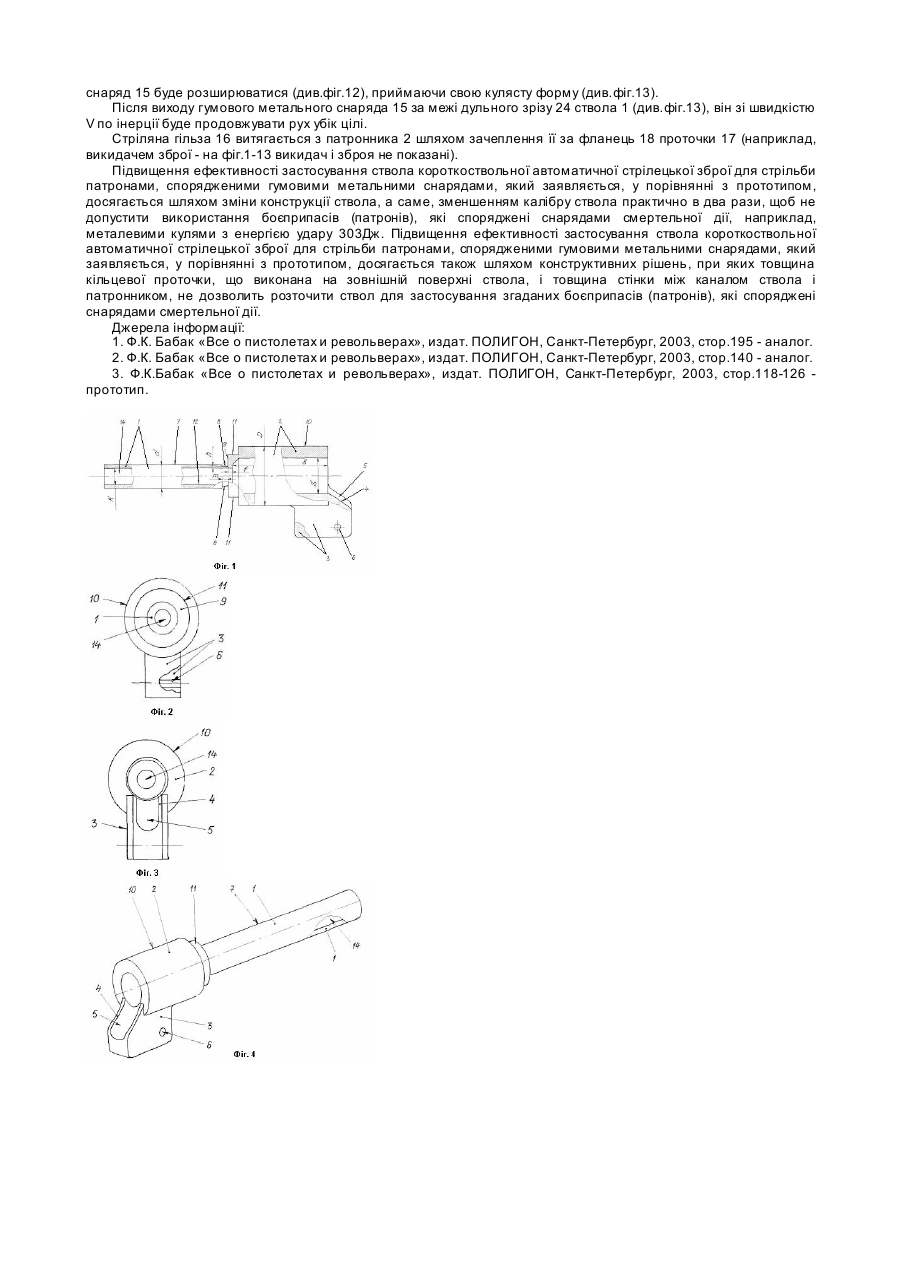

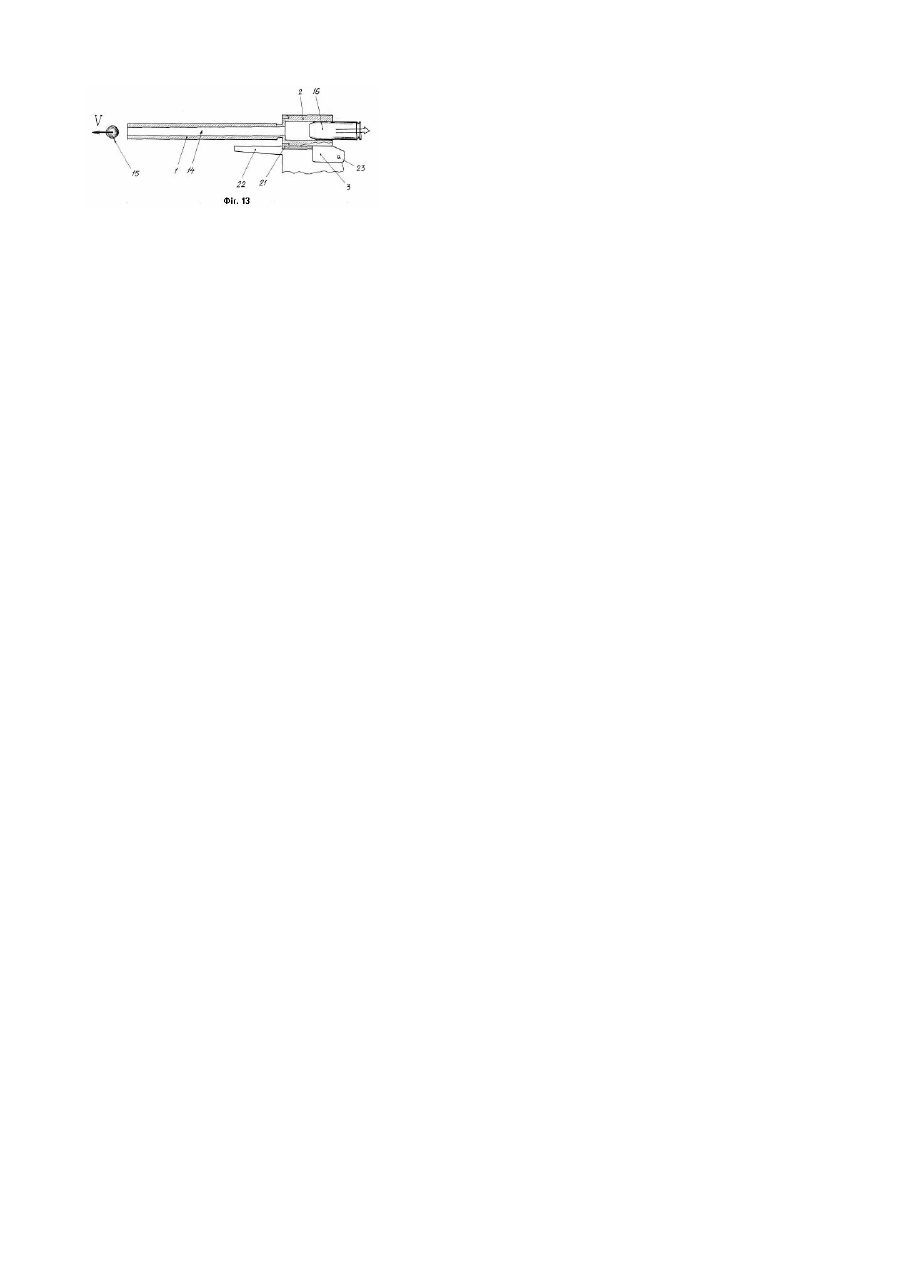

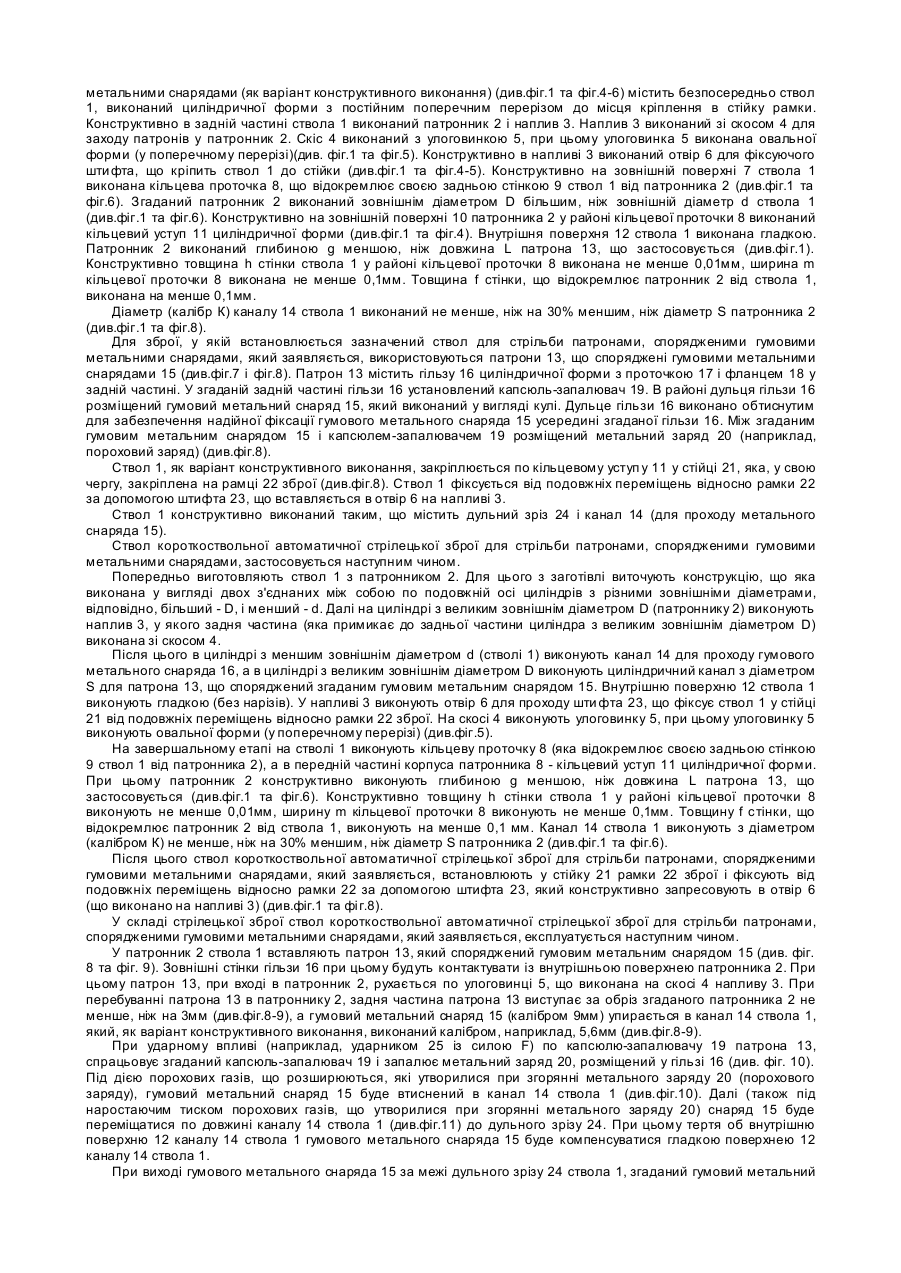

Корисна модель відноситься до галузі озброєння, зокрема, до стволів для автоматичної стрілецької зброї, а саме, до стволів короткоствольної автоматичної стрілецької зброї, призначеної для стрільби гумовими метальними снарядами. Відомий ствол короткоствольної автоматичної стрілецької зброї, який містить безпосередньо ствол, виконаний циліндричної форми, при цьому в задній частині ствола виконані патронник і наплив, причому наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, а улоговинка виконана овальної форми /1/. До недоліків відомого ствола короткоствольної автоматичної стрілецької зброї, відноситься те, що не забезпечується гарантія застосування патронів, що споряджені метальними снарядами смертельної дії замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Відомий ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який містить безпосередньо ствол, виконаний циліндричної форми, в задній частині ствола виконані патронник і наплив, при цьому наплив містить скіс для заходу патронів у патронник, скіс виконаний з улоговинкою, а улоговинка виконана овальної форми /2/. До недоліків відомого ствола короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, відноситься те, що не забезпечується гарантія застосування патронів, що споряджені метальними снарядами смертельної дії замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. Найбільше близькою корисною моделлю як по суті, так і по задачах, що вирішуються, обраної за прототип, є ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який містить безпосередньо ствол, виконаний циліндричної форми з постійним поперечним перерізом до місця кріплення в стійку рамки, при цьому в задній частині ствола виконані патронник і наплив, причому наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми, а в напливі виконаний отвір для фіксуючого шти фта, що кріпить ствол до стійки /3/. До недоліків відомого ствола короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який обраний за прототип, відноситься те, що не забезпечується гарантія застосування патронів, що споряджені метальними снарядами смертельної дії замість патронів, які споряджені гумовими метальними снарядами несмертельної дії. В основу корисної моделі покладена задача шляхом зміни конструкції прототипу забезпечити неможливість застосування патронів, що споряджені метальними снарядами смертельної дії. Суть корисної моделі в стволі короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який містить безпосередньо ствол, виконаний циліндричної форми з постійним поперечним перерізом до місця кріплення в стійку рамки, при цьому в задній частині ствола виконані патронник і наплив, причому наплив виконаний зі скосом для заходу патронів у патронник, скіс виконаний з улоговинкою, улоговинка виконана овальної форми, а в напливі виконаний отвір для фіксуючого шти фта, що кріпить ствол до стійки, полягає в тому, що на зовнішній поверхні ствола виконана кільцева проточка, яка відокремлює своєю задньою стінкою ствол від патронника, згаданий патронник виконаний зовнішнім діаметром більшим, ніж зовнішній діаметр ствола, на зовнішній поверхні патронника в районі кільцевої проточки виконаний кільцевий уступ циліндричної форми, внутрішня поверхня ствола виконана гладкою, патронник виконаний глибиною меншою, ніж довжина патрона, який застосовується, причому товщина стінки ствола в районі кільцевої проточки виконана не менше 0,01мм, ширина проточки виконана не менше 0,1мм, товщина стінки, що відокремлює патронник від ствола, виконана на менше 0,1мм, діаметр каналу ствола виконаний не менше чим на 30% меншим, ніж діаметр патронника. Порівняльний аналіз корисної моделі з прототипом показує, що ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який заявляється, відрізняється тим, що на зовнішній поверхні ствола виконана кільцева проточка, яка відокремлює своєю задньою стінкою ствол від патронника, згаданий патронник виконаний зовнішнім діаметром більшим, ніж зовнішній діаметр ствола, на зовнішній поверхні патронника в районі кільцевої проточки виконаний кільцевий уступ циліндричної форми, внутрішня поверхня ствола виконана гладкою, патронник виконаний глибиною меншою, ніж довжина патрона, який застосовується, причому товщина стінки ствола в районі кільцевої проточки виконана не менше 0,01мм, ширина проточки виконана не менше 0,1мм, товщина стінки, що відокремлює патронник від ствола, виконана на менше 0,1мм, діаметр каналу ствола виконаний не менше чим на 30% меншим, ніж діаметр патронника. Таким чином, ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг.1 показана конструктивнокомпонувальна схема ствола короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який заявляється, на фіг.2 показаний ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, на виді спереду, на фіг.3 показаний ствол на виді ззаду, на фіг.4 показаний загальний вид ствола короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, у ракурсі 3/4 на виді з дульної частини ствола, на фіг.5 показаний загальний вид ствола короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, у ракурсі 3/4 на виді з патронника, на фіг.6 показана конструкція ствола в районі кільцевої проточки, на фіг.7 показана конструктивно-компонувальна схема патрона, що застосовується, на виді збоку, на фіг.8 показана схема розміщення патрона з гумовим метальним снарядом у патроннику ствола короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, що заявляється, на фіг.9-13 показані етапи виконання пострілу з проходом гумового метального снаряда по каналу ствола. Ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами (як варіант конструктивного виконання) (див.фіг.1 та фіг.4-6) містить безпосередньо ствол 1, виконаний циліндричної форми з постійним поперечним перерізом до місця кріплення в стійку рамки. Конструктивно в задній частині ствола 1 виконаний патронник 2 і наплив 3. Наплив 3 виконаний зі скосом 4 для заходу патронів у патронник 2. Скіс 4 виконаний з улоговинкою 5, при цьому улоговинка 5 виконана овальної форми (у поперечному перерізі)(див. фіг.1 та фіг.5). Конструктивно в напливі 3 виконаний отвір 6 для фіксуючого шти фта, що кріпить ствол 1 до стійки (див.фіг.1 та фіг.4-5). Конструктивно на зовнішній поверхні 7 ствола 1 виконана кільцева проточка 8, що відокремлює своєю задньою стінкою 9 ствол 1 від патронника 2 (див.фіг.1 та фіг.6). Згаданий патронник 2 виконаний зовнішнім діаметром D більшим, ніж зовнішній діаметр d ствола 1 (див.фіг.1 та фіг.6). Конструктивно на зовнішній поверхні 10 патронника 2 у районі кільцевої проточки 8 виконаний кільцевий уступ 11 циліндричної форми (див.фіг.1 та фіг.4). Внутрішня поверхня 12 ствола 1 виконана гладкою. Патронник 2 виконаний глибиною g меншою, ніж довжина L патрона 13, що застосовується (див.фі г.1). Конструктивно товщина h стінки ствола 1 у районі кільцевої проточки 8 виконана не менше 0,01мм, ширина m кільцевої проточки 8 виконана не менше 0,1мм. Товщина f стінки, що відокремлює патронник 2 від ствола 1, виконана на менше 0,1мм. Діаметр (калібр К) каналу 14 ствола 1 виконаний не менше, ніж на 30% меншим, ніж діаметр S патронника 2 (див.фіг.1 та фіг.8). Для зброї, у якій встановлюється зазначений ствол для стрільби патронами, спорядженими гумовими метальними снарядами, який заявляється, використовуються патрони 13, що споряджені гумовими метальними снарядами 15 (див.фіг.7 і фіг.8). Патрон 13 містить гільзу 16 циліндричної форми з проточкою 17 і фланцем 18 у задній частині. У згаданій задній частині гільзи 16 установлений капсюль-запалювач 19. В районі дульця гільзи 16 розміщений гумовий метальний снаряд 15, який виконаний у вигляді кулі. Дульце гільзи 16 виконано обтиснутим для забезпечення надійної фіксації гумового метального снаряда 15 усередині згаданої гільзи 16. Між згаданим гумовим метальним снарядом 15 і капсюлем-запалювачем 19 розміщений метальний заряд 20 (наприклад, пороховий заряд) (див.фіг.8). Ствол 1, як варіант конструктивного виконання, закріплюється по кільцевому уступ у 11 у стійці 21, яка, у свою чергу, закріплена на рамці 22 зброї (див.фіг.8). Ствол 1 фіксується від подовжніх переміщень відносно рамки 22 за допомогою штифта 23, що вставляється в отвір 6 на напливі 3. Ствол 1 конструктивно виконаний таким, що містить дульний зріз 24 і канал 14 (для проходу метального снаряда 15). Ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, застосовується наступним чином. Попередньо виготовляють ствол 1 з патронником 2. Для цього з заготівлі виточують конструкцію, що яка виконана у вигляді двох з'єднаних між собою по подовжній осі циліндрів з різними зовнішніми діаметрами, відповідно, більший - D, і менший - d. Далі на циліндрі з великим зовнішнім діаметром D (патроннику 2) виконують наплив 3, у якого задня частина (яка примикає до задньої частини циліндра з великим зовнішнім діаметром D) виконана зі скосом 4. Після цього в циліндрі з меншим зовнішнім діаметром d (стволі 1) виконують канал 14 для проходу гумового метального снаряда 16, а в циліндрі з великим зовнішнім діаметром D виконують циліндричний канал з діаметром S для патрона 13, що споряджений згаданим гумовим метальним снарядом 15. Внутрішню поверхню 12 ствола 1 виконують гладкою (без нарізів). У напливі 3 виконують отвір 6 для проходу шти фта 23, що фіксує ствол 1 у стійці 21 від подовжніх переміщень відносно рамки 22 зброї. На скосі 4 виконують улоговинку 5, при цьому улоговинку 5 виконують овальної форми (у поперечному перерізі) (див.фіг.5). На завершальному етапі на стволі 1 виконують кільцеву проточку 8 (яка відокремлює своєю задньою стінкою 9 ствол 1 від патронника 2), а в передній частині корпуса патронника 8 - кільцевий уступ 11 циліндричної форми. При цьому патронник 2 конструктивно виконують глибиною g меншою, ніж довжина L патрона 13, що застосовується (див.фіг.1 та фіг.6). Конструктивно товщину h стінки ствола 1 у районі кільцевої проточки 8 виконують не менше 0,01мм, ширину m кільцевої проточки 8 виконують не менше 0,1мм. Товщину f стінки, що відокремлює патронник 2 від ствола 1, виконують на менше 0,1 мм. Канал 14 ствола 1 виконують з діаметром (калібром К) не менше, ніж на 30% меншим, ніж діаметр S патронника 2 (див.фіг.1 та фіг.6). Після цього ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який заявляється, встановлюють у стійку 21 рамки 22 зброї і фіксують від подовжніх переміщень відносно рамки 22 за допомогою штифта 23, який конструктивно запресовують в отвір 6 (що виконано на напливі 3) (див.фіг.1 та фі г.8). У складі стрілецької зброї ствол короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який заявляється, експлуатується наступним чином. У патронник 2 ствола 1 вставляють патрон 13, який споряджений гумовим метальним снарядом 15 (див. фіг. 8 та фіг. 9). Зовнішні стінки гільзи 16 при цьому будуть контактувати із внутрішньою поверхнею патронника 2. При цьому патрон 13, при вході в патронник 2, рухається по улоговинці 5, що виконана на скосі 4 напливу 3. При перебуванні патрона 13 в патроннику 2, задня частина патрона 13 виступає за обріз згаданого патронника 2 не менше, ніж на 3мм (див.фіг.8-9), а гумовий метальний снаряд 15 (калібром 9мм) упирається в канал 14 ствола 1, який, як варіант конструктивного виконання, виконаний калібром, наприклад, 5,6мм (див.фіг.8-9). При ударному впливі (наприклад, ударником 25 із силою F) по капсюлю-запалювачу 19 патрона 13, спрацьовує згаданий капсюль-запалювач 19 і запалює метальний заряд 20, розміщений у гільзі 16 (див. фіг. 10). Під дією порохових газів, що розширюються, які утворилися при згорянні метального заряду 20 (порохового заряду), гумовий метальний снаряд 15 буде втиснений в канал 14 ствола 1 (див.фіг.10). Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду 20) снаряд 15 буде переміщатися по довжині каналу 14 ствола 1 (див.фіг.11) до дульного зрізу 24. При цьому тертя об внутрішню поверхню 12 каналу 14 ствола 1 гумового метального снаряда 15 буде компенсуватися гладкою поверхнею 12 каналу 14 ствола 1. При виході гумового метального снаряда 15 за межі дульного зрізу 24 ствола 1, згаданий гумовий метальний снаряд 15 буде розширюватися (див.фіг.12), приймаючи свою кулясту форму (див.фіг.13). Після виходу гумового метального снаряда 15 за межі дульного зрізу 24 ствола 1 (див.фіг.13), він зі швидкістю V по інерції буде продовжувати рух убік цілі. Стріляна гільза 16 витягається з патронника 2 шляхом зачеплення її за фланець 18 проточки 17 (наприклад, викидачем зброї - на фіг.1-13 викидач і зброя не показані). Підвищення ефективності застосування ствола короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який заявляється, у порівнянні з прототипом, досягається шляхом зміни конструкції ствола, а саме, зменшенням калібру ствола практично в два рази, щоб не допустити використання боєприпасів (патронів), які споряджені снарядами смертельної дії, наприклад, металевими кулями з енергією удару 303Дж. Підвищення ефективності застосування ствола короткоствольної автоматичної стрілецької зброї для стрільби патронами, спорядженими гумовими метальними снарядами, який заявляється, у порівнянні з прототипом, досягається також шляхом конструктивних рішень, при яких товщина кільцевої проточки, що виконана на зовнішній поверхні ствола, і товщина стінки між каналом ствола і патронником, не дозволить розточити ствол для застосування згаданих боєприпасів (патронів), які споряджені снарядами смертельної дії. Джерела інформації: 1. Ф.К. Бабак «Все о пистолетах и револьверах», издат. ПОЛИГОН, Санкт-Петербург, 2003, стор.195 - аналог. 2. Ф.К. Бабак «Все о пистолетах и револьверах», издат. ПОЛИГОН, Санкт-Петербург, 2003, стор.140 - аналог. 3. Ф.К.Бабак «Все о пистолетах и револьверах», издат. ПОЛИГОН, Санкт-Петербург, 2003, стор.118-126 прототип.
