Формула / Реферат

Пристрій для визначення властивостей порід в процесі буріння, що містить бурову штангу, датчик струму, фільтр нижніх частот, фільтр верхніх частот, аналогово-цифровий перетворювач, елемент порівняння, перший і другий ключі, граничний елемент, лічильник імпульсів, датчик глибини, реєстратор, причому вихід датчика струму з'єднаний з входами фільтра нижніх частот і фільтра верхніх частот, вихід фільтра нижніх частот з'єднаний з входом аналогово-цифрового перетворювача, група виходів аналогово-цифрового перетворювача з'єднана з першою групою входів елемента порівняння, вихід якого з'єднаний з першим входом першого ключа, вихід першого ключа з'єднаний з першим входом реєстратора, датчик глибини з'єднаний з другим входом першого ключа, другим входом другого ключа, другим входом реєстратора, вихід фільтра верхніх частот з'єднаний з входом граничного елемента, вихід якого з'єднаний з першим входом лічильника імпульсів, вихід якого з'єднаний з першим входом другого ключа, вихід якого з'єднаний з третім входом реєстратора, входом скидання лічильника імпульсів, який відрізняється тим, що має запам'ятовуючий пристрій, групу керуючих входів, причому керуючі входи з'єднані з входами адреси запам'ятовуючого пристрою, виходи якого з'єднані з другою групою входів схеми порівняння.

Текст

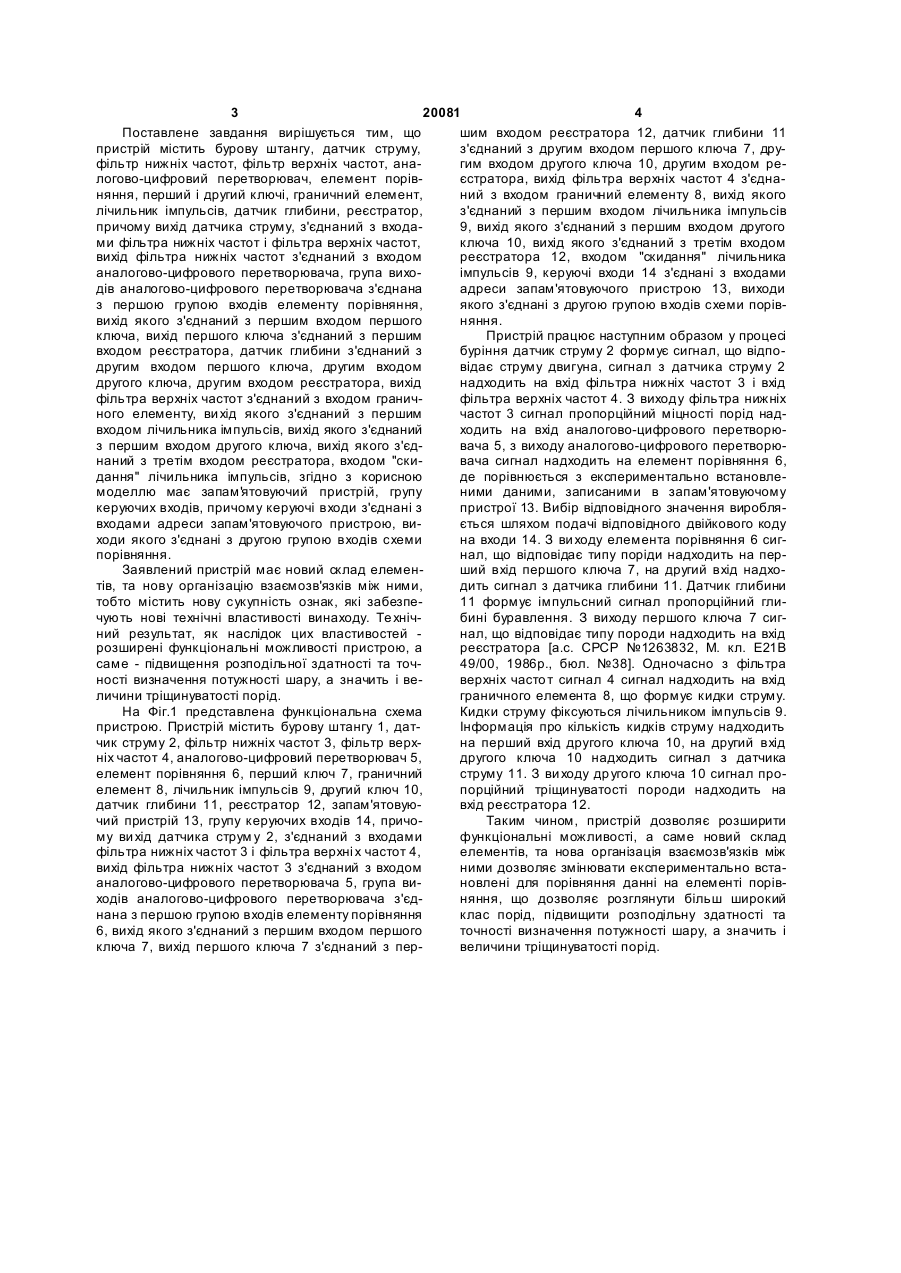

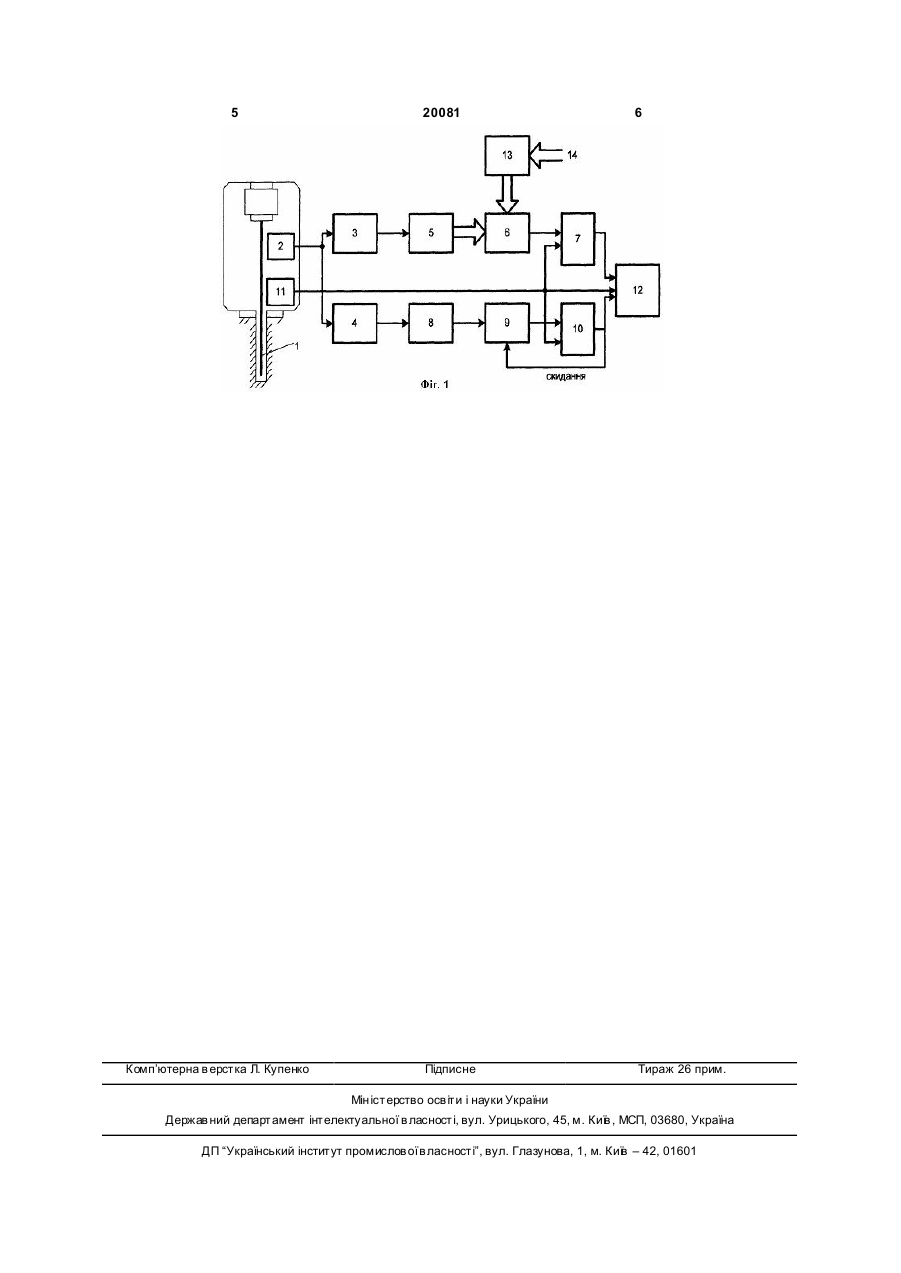

Пристрій для визначення властивостей порід в процесі буріння, що містить бурову штангу, датчик струму, фільтр нижніх частот, фільтр верхніх частот, аналогово-цифровий перетворювач, елемент порівняння, перший і другий ключі, граничний елемент, лічильник імпульсів, датчик глибини, реєстратор, причому вихід датчика струм у з'єднаний з входами фільтра нижніх частот і фільтра верхніх частот, ви хід фільтра нижніх частот з'єднаний з 3 20081 4 Поставлене завдання вирішується тим, що шим входом реєстратора 12, датчик глибини 11 пристрій містить бурову штангу, датчик струму, з'єднаний з другим входом першого ключа 7, друфільтр нижніх частот, фільтр верхніх частот, анагим входом другого ключа 10, другим входом релогово-цифровий перетворювач, елемент порівєстратора, вихід фільтра верхніх частот 4 з'єднаняння, перший і другий ключі, граничний елемент, ний з входом граничний елементу 8, вихід якого лічильник імпульсів, датчик глибини, реєстратор, з'єднаний з першим входом лічильника імпульсів причому вихід датчика струму, з'єднаний з входа9, вихід якого з'єднаний з першим входом другого ми фільтра нижніх частот і фільтра верхніх частот, ключа 10, вихід якого з'єднаний з третім входом вихід фільтра нижніх частот з'єднаний з входом реєстратора 12, входом "скидання" лічильника аналогово-цифрового перетворювача, група вихоімпульсів 9, керуючі входи 14 з'єднані з входами дів аналогово-цифрового перетворювача з'єднана адреси запам'ятовуючого пристрою 13, виходи з першою групою входів елементу порівняння, якого з'єднані з другою групою входів схеми поріввихід якого з'єднаний з першим входом першого няння. ключа, вихід першого ключа з'єднаний з першим Пристрій працює наступним образом у процесі входом реєстратора, датчик глибини з'єднаний з буріння датчик струму 2 формує сигнал, що відподругим входом першого ключа, другим входом відає струму двигуна, сигнал з датчика струму 2 другого ключа, другим входом реєстратора, вихід надходить на вхід фільтра нижніх частот 3 і вхід фільтра верхніх частот з'єднаний з входом граничфільтра верхніх частот 4. З виходу фільтра нижніх ного елементу, ви хід якого з'єднаний з першим частот 3 сигнал пропорційний міцності порід надвходом лічильника імпульсів, вихід якого з'єднаний ходить на вхід аналогово-цифрового перетворюз першим входом другого ключа, вихід якого з'єдвача 5, з виходу аналогово-цифрового перетворюнаний з третім входом реєстратора, входом "скивача сигнал надходить на елемент порівняння 6, дання" лічильника імпульсів, згідно з корисною де порівнюється з експериментально встановлемоделлю має запам'ятовуючий пристрій, групу ними даними, записаними в запам'ятовуючому керуючих входів, причому керуючі входи з'єднані з пристрої 13. Вибір відповідного значення вироблявходами адреси запам'ятовуючого пристрою, виється шляхом подачі відповідного двійкового коду ходи якого з'єднані з другою групою входів схеми на входи 14. З ви ходу елемента порівняння 6 сигпорівняння. нал, що відповідає типу поріди надходить на перЗаявлений пристрій має новий склад елеменший вхід першого ключа 7, на другий вхід надхотів, та нову організацію взаємозв'язків між ними, дить сигнал з датчика глибини 11. Датчик глибини тобто містить нову сукупність ознак, які забезпе11 формує імпульсний сигнал пропорційний гличують нові технічні властивості винаходу. Те хнічбині буравлення. З виходу першого ключа 7 сигний результат, як наслідок цих властивостей нал, що відповідає типу породи надходить на вхід розширені функціональні можливості пристрою, а реєстратора [а.с. СРСР №1263832, М. кл. Е21В саме - підвищення розподільної здатності та точ49/00, 1986р., бюл. №38]. Одночасно з фільтра ності визначення потужності шару, а значить і веверхніх часто т сигнал 4 сигнал надходить на вхід личини тріщинуватості порід. граничного елемента 8, що формує кидки струму. На Фіг.1 представлена функціональна схема Кидки струму фіксуються лічильником імпульсів 9. пристрою. Пристрій містить бурову штангу 1, датІнформація про кількість кидків струму надходить чик струму 2, фільтр нижніх частот 3, фільтр верхна перший вхід другого ключа 10, на другий вхід ніх частот 4, аналогово-цифровий перетворювач 5, другого ключа 10 надходить сигнал з датчика елемент порівняння 6, перший ключ 7, граничний струму 11. З ви ходу др угого ключа 10 сигнал проелемент 8, лічильник імпульсів 9, другий ключ 10, порційний тріщинуватості породи надходить на датчик глибини 11, реєстратор 12, запам'ятовуювхід реєстратора 12. чий пристрій 13, групу керуючих входів 14, причоТаким чином, пристрій дозволяє розширити му ви хід датчика струм у 2, з'єднаний з входами функціональні можливості, а саме новий склад фільтра нижніх частот 3 і фільтра верхні х частот 4, елементів, та нова організація взаємозв'язків між вихід фільтра нижніх частот 3 з'єднаний з входом ними дозволяє змінювати експериментально встааналогово-цифрового перетворювача 5, група виновлені для порівняння данні на елементі порівходів аналогово-цифрового перетворювача з'єдняння, що дозволяє розглянути більш широкий нана з першою групою входів елементу порівняння клас порід, підвищити розподільну здатності та 6, вихід якого з'єднаний з першим входом першого точності визначення потужності шару, а значить і ключа 7, вихід першого ключа 7 з'єднаний з первеличини тріщинуватості порід. 5 Комп’ютерна в ерстка Л. Купенко 20081 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for determination of rock properties in process of boring

Автори англійською

Koshovyi Mykola Dmytrovych, Derhachov Volodymyr Andriiovych, Svitlychnyi Oleksandr Volodymyrovych, Kunych Vitalii Oleksandrovych

Назва патенту російською

Устройство для определения свойств пород в процессе бурения

Автори російською

Кошевой Николай Дмитриевич, Дергачов Владимир Андреевич, Свитличный Александр Владимирович, Кунич Виталий Александрович

МПК / Мітки

МПК: E21B 49/00

Мітки: властивостей, процесі, порід, буріння, визначення, пристрій
