Пристрій для визначення електромагнітних властивостей і геометричних параметрів монет

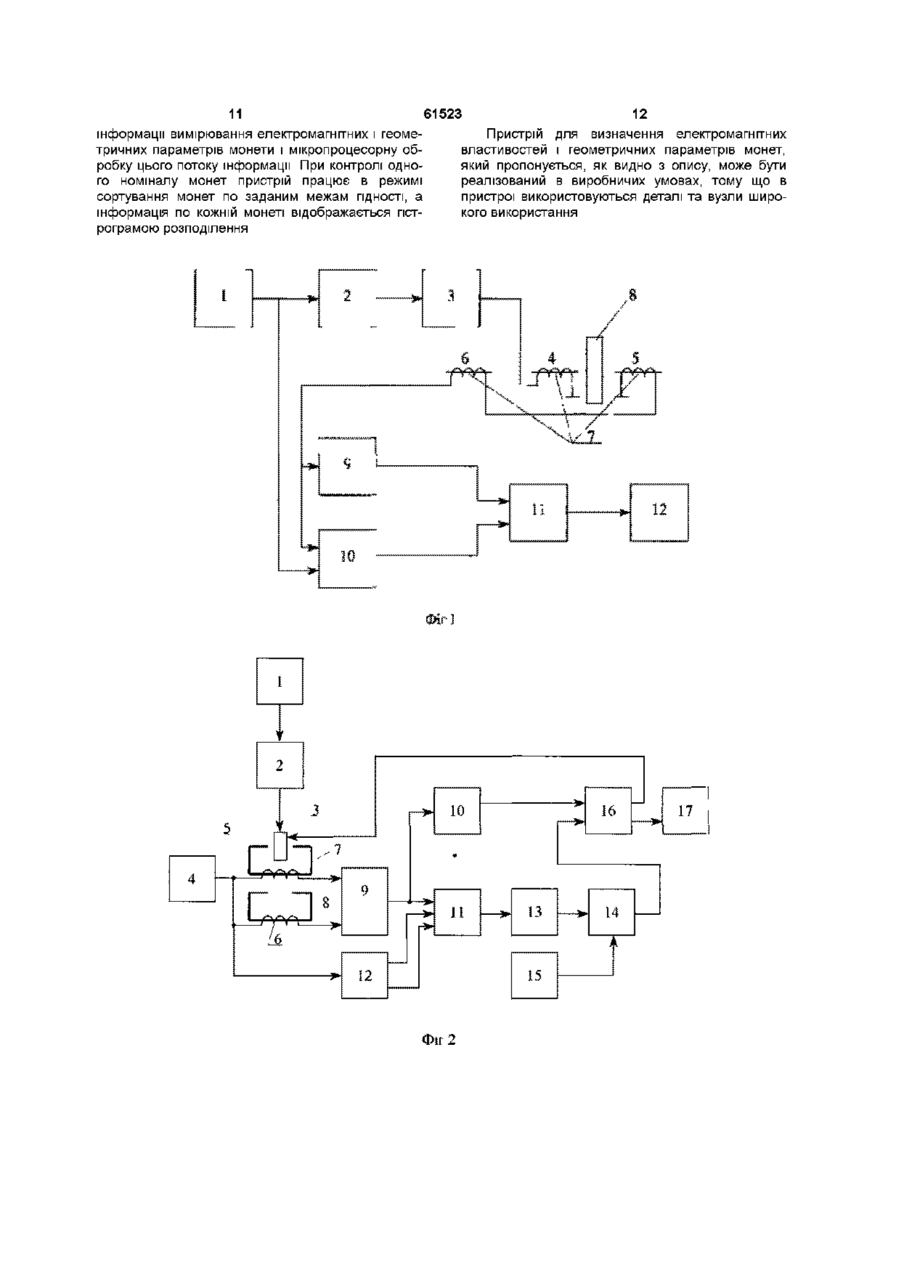

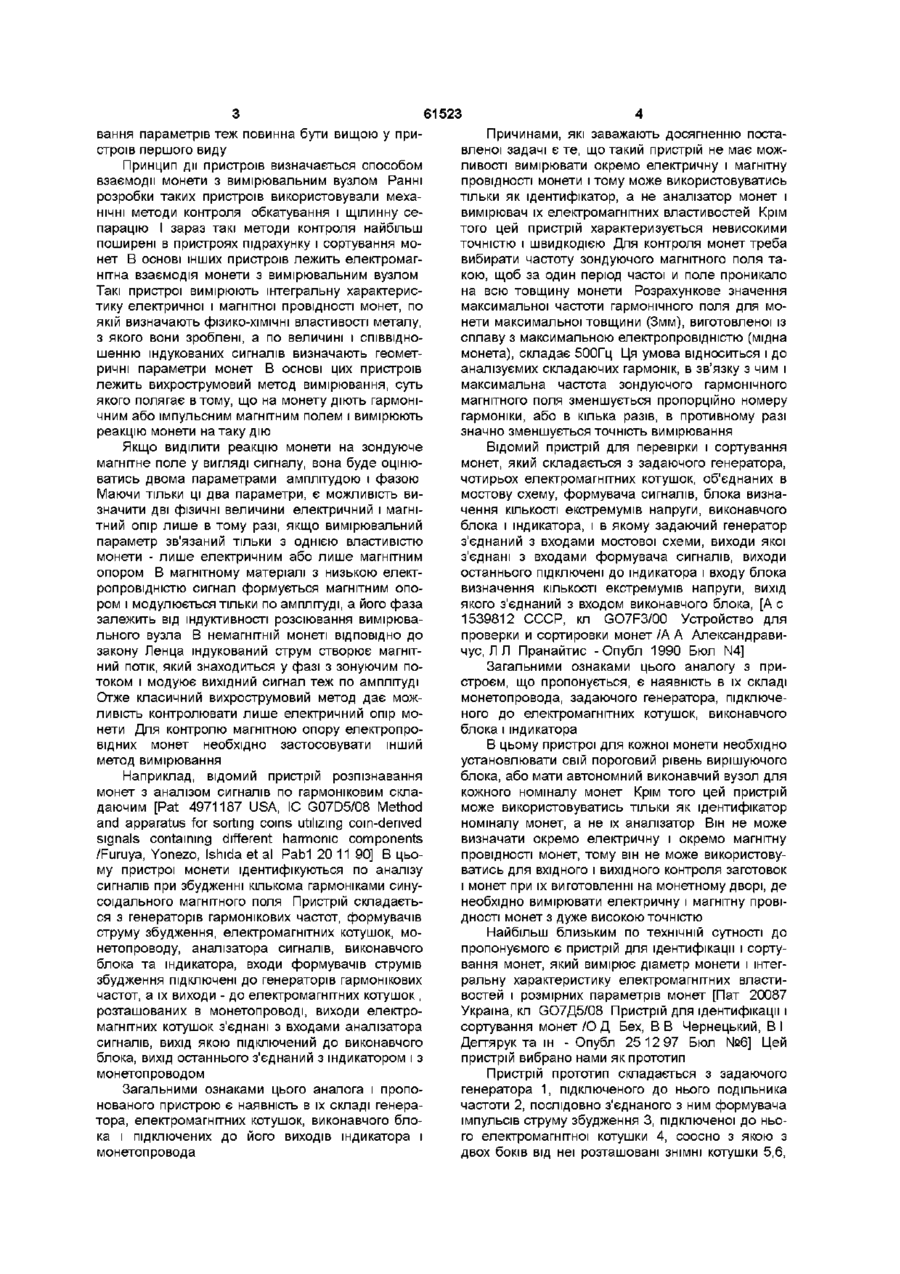

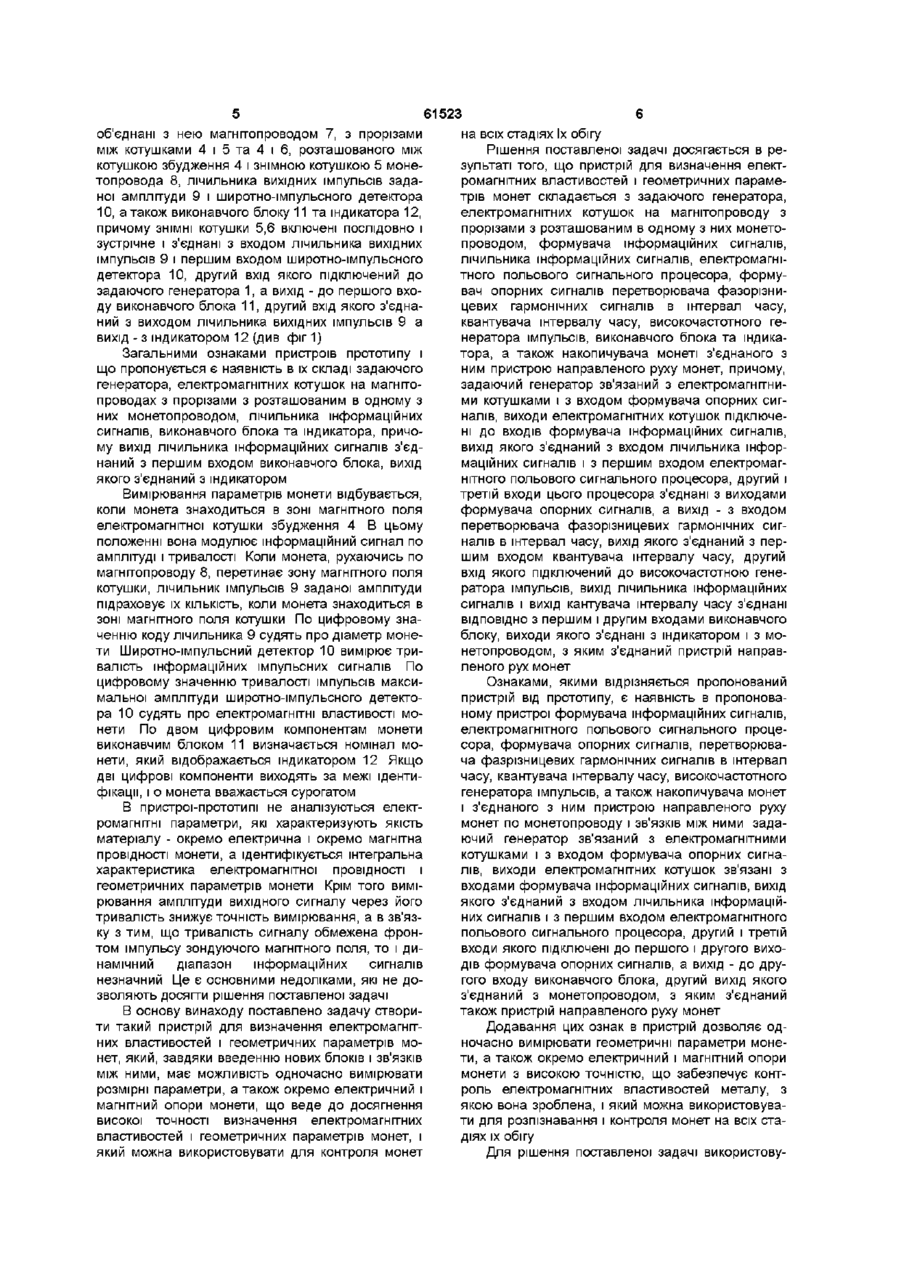

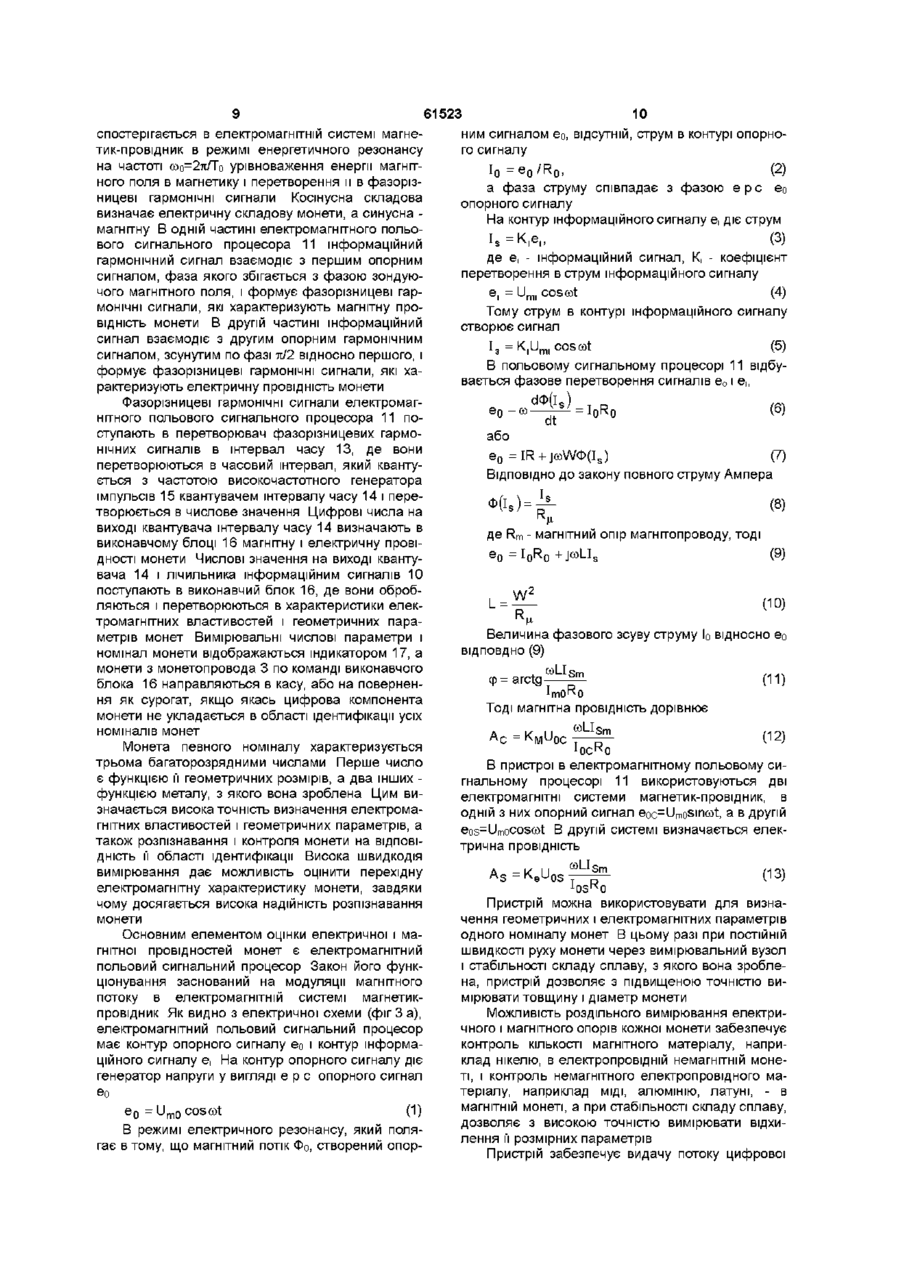

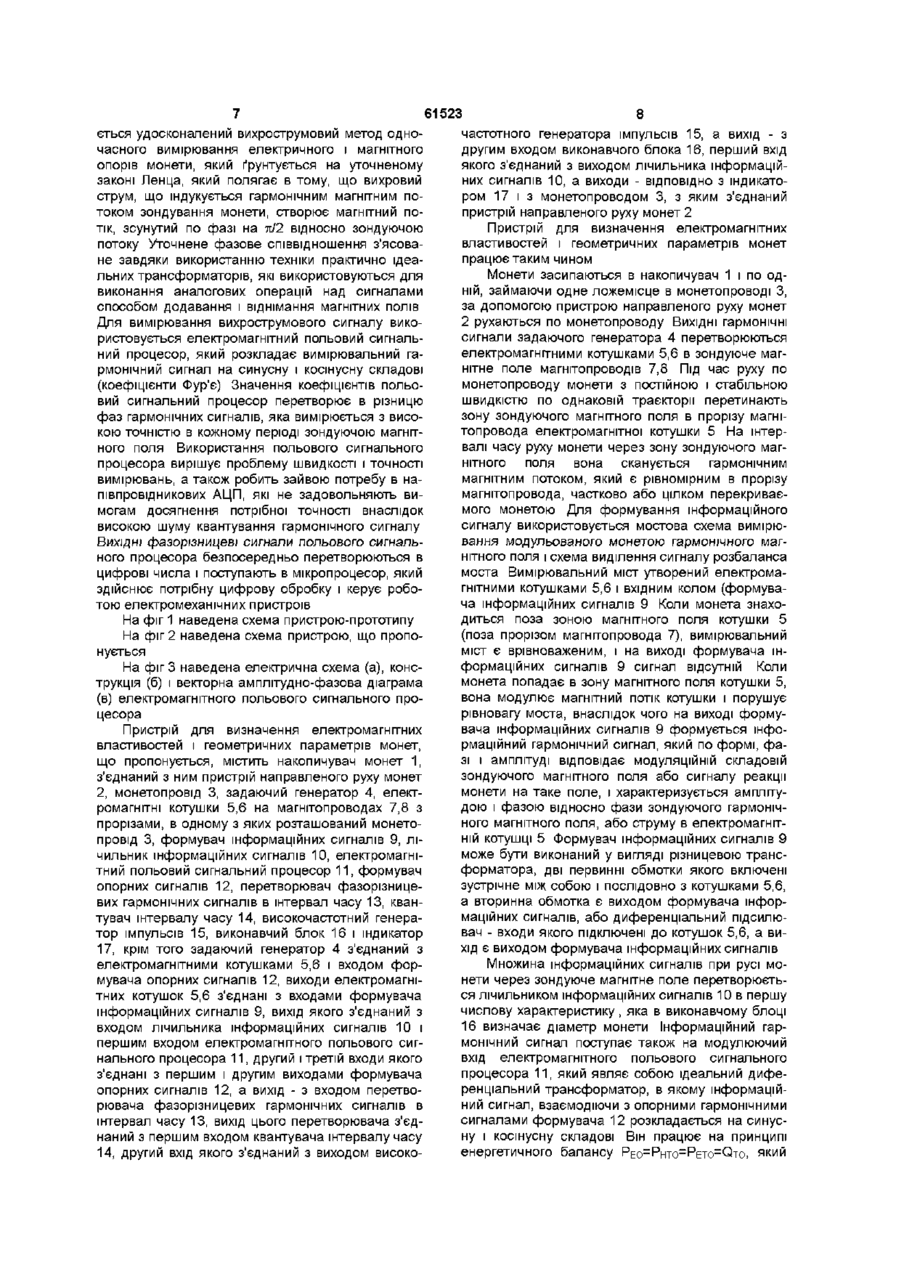

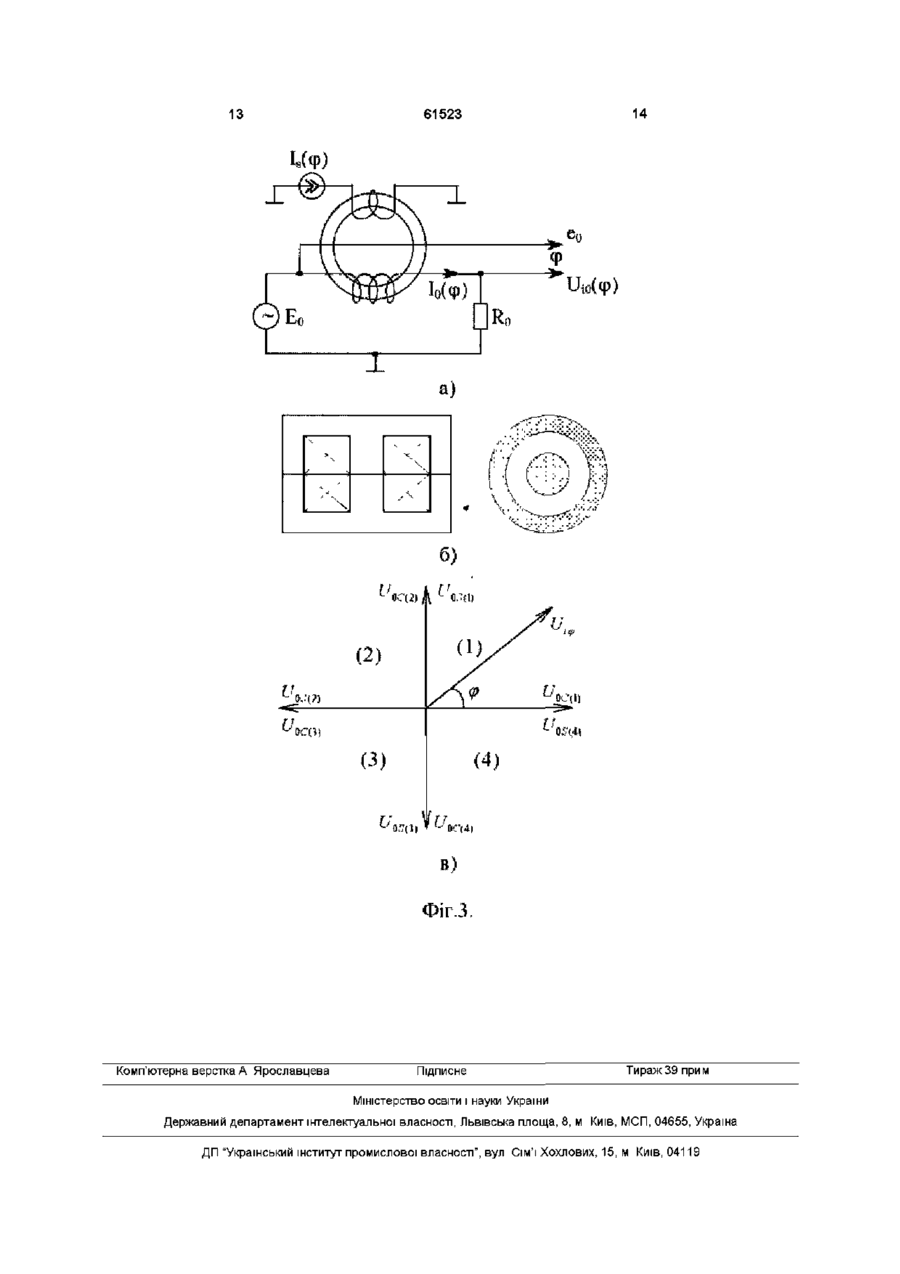

Пристрій для визначення електромагнітних властивостей і геометричних параметрів монет, який складається з задавального генератора, електромагнітних котушок на магнітопроводах з прорізами з розташованим в одному з них монетопроводом, лічильника інформаційних сигналів, виконавчого блока і індикатора, перший вхід виконавчого блока з'єднаний з виходом лічильника інформаційних сигналів, а перший вихід - з індикатором, який відрізняється тим, що до його складу додатково входять формувач інформаційних сигналів, електромагнітний польовий сигнальний процесор, формувач опорних сигналів, перетво рювач фазорізницевих гармонічних сигналів в інтервал часу, квантувач інтервалу часу, високочастотний генератор імпульсів, а також накопичувач монет і з'єднаний з ним пристрій направленого руху монет, причому вихід задавального генератора зв'язаний з електромагнітними котушками і з входом формувача опорних сигналів, виходи електромагнітних котушок з'єднані з входами формувача інформаційних сигналів, вихід якого з'єднаний з входом лічильника інформаційних сигналів і з першим входом електромагнітного польового сигнального процесора, другий і третій входи якого з'єднані з виходами формувача опорних сигналів, а вихід - з входом перетворювача фазорізницевих гармонічних сигналів в інтервал часу, вихід останнього з'єднаний з першим входом квантувача інтервалу часу, другий вхід якого з'єднаний з виходом високочастотного генератора імпульсів, а вихід - з другим входом виконавчого блока, другий вихід якого зв'язаний з монетопроводом, який з'єднаний з пристроєм направленого руху монет СО Винахід відноситься до інформаційновимірювальної техніки, а точніше, до контрольних приладів і призначений для створення монетоаналізуючих і монетоприймальних пристроїв Проблема визначення справжності монет завжди стояла перед людством Найбільш актуальною вона стала в період широкого розповсюдження торгових і касових автоматів Велика КІЛЬКІСТЬ номіналів монет різних країн не дозволяє виготовлення монет з достатньою різницею геометричних параметрів (діаметр і товщина) і ЗОВНІШНІМ ВИГЛЯ ДОМ Тому контроль справжності монет виконується по кільком параметрам розмірним і фізикоХІМІЧНИМ властивостям металу, з якого вони зроблені Проблема визначення справжності монет потребує и технічного вирішення-на усіх стадіях їх обігу Стадія виготовлення монет супроводжується технічними засобами контроля фізичних парамет рів, які характеризують якість сплаву, а точніше вимірювання електричної і магнітної провідностей, а також розмірних параметрів діаметра і товщини заготовок і монет Стадія торгового обігу монет забезпечується пристроями їх розфасовки по номіналах і підрахунку суми Такі пристрої працюють на принципі ідентифікації фізичних і розмірних параметрів монет, які закладені монетним двором при їх проектуванні і виготовленні Конструктивно і схемотехнічно вони подібні до перших але більш простіші Стадія автоматичного обігу монет потребує простих надійних ідентифікаторів монет з їх ручною подачею і вигрузкою Ці три види пристроїв відрізняються перш за все швидкістю контроля Найбільшу швидкість мають перші пристрої, тому що через кілька пристроїв проходить вся продукція монетного двору Через один пристрій другого і третього виду проходить частина всієї продукції Точність вимірю сч Ю (О 61523 вання параметрів теж повинна бути вищою у пристроїв першого виду Принцип дії пристроїв визначається способом взаємодії монети з вимірювальним вузлом Ранні розробки таких пристроїв використовували механічні методи контроля обкатування і щілинну сепарацію І зараз такі методи контроля найбільш поширені в пристроях підрахунку і сортування монет В основі інших пристроїв лежить електромагнітна взаємодія монети з вимірювальним вузлом Такі пристрої вимірюють інтегральну характеристику електричної і магнітної провідності монет, по якій визначають фізико-хімічні властивості металу, з якого вони зроблені, а по величині і співвідношенню індукованих сигналів визначають геометричні параметри монет В основі цих пристроїв лежить вихрострумовий метод вимірювання, суть якого полягає в тому, що на монету діють гармонічним або імпульсним магнітним полем і вимірюють реакцію монети на таку дію Причинами, які заважають досягненню поставленої задачі є те, що такий пристрій не має можливості вимірювати окремо електричну і магнітну провідності монети і тому може використовуватись тільки як ідентифікатор, а не аналізатор монет і вимірювач їх електромагнітних властивостей Крім того цей пристрій характеризується невисокими точністю і швидкодією Для контроля монет треба вибирати частоту зондуючого магнітного поля такою, щоб за один період частої и поле проникало на всю товщину монети Розрахункове значення максимальної частоти гармонічного поля для монети максимальної товщини (Змм), виготовленої із сплаву з максимальною електропровідністю (мідна монета), складає 500Гц Ця умова відноситься і до аналізуємих складаючих гармонік, в зв'язку з чим і максимальна частота зондуючого гармонічного магнітного поля зменшується пропорційно номеру гармоніки, або в кілька разів, в противному разі значно зменшується точність вимірювання Якщо виділити реакцію монети на зондуюче магнітне поле у вигляді сигналу, вона буде оцінюватись двома параметрами амплітудою і фазою Маючи тільки ці два параметри, є можливість визначити дві фізичні величини електричний і магнітний опір лише в тому разі, якщо вимірювальний параметр зв'язаний тільки з однією властивістю монети - лише електричним або лише магнітним опором В магнітному матеріалі з низькою електропровідністю сигнал формується магнітним опором і модулюється тільки по амплітуді, а його фаза залежить від індуктивності розсіювання вимірювального вузла В немагнітній монеті ВІДПОВІДНО ДО закону Ленца індукований струм створює магнітний потік, який знаходиться у фазі з зонуючим потоком і модуює вихідний сигнал теж по амплітуді Отже класичний вихрострумовий метод дає можливість контролювати лише електричний опір монети Для контролю магнітною опору електропровідних монет необхідно застосовувати інший метод вимірювання Відомий пристрій для перевірки і сортування монет, який складається з задаючого генератора, чотирьох електромагнітних котушок, об'єднаних в мостову схему, формувача сигналів, блока визначення КІЛЬКОСТІ екстремумів напруги, виконавчого блока і індикатора, і в якому задаючий генератор з'єднаний з входами мостової схеми, виходи якої з'єднані з входами формувача сигналів, виходи останнього підключені до індикатора і входу блока визначення КІЛЬКОСТІ екстремумів напруги, вихід якого з'єднаний з входом виконавчого блока, [А с 1539812 СССР, кл GO7F3/00 Устройство для проверки и сортировки монет /А А Александравичус, Л Л Пранайтис - Опубл 1990 Бюл N4] Наприклад, відомий пристрій розпізнавання монет з аналізом сигналів по гармоніковим складаючим [Pat 4971187 USA, 1С G07D5/08 Method and apparatus for sorting coins utilizing coin-derived signals containing different harmonic components /Furuya, Yonezo, Ishida et al Pab1 20 11 90] В цьому пристрої монети ідентифікуються по аналізу сигналів при збудженні кількома гармоніками синусоїдального магнітного поля Пристрій складається з генераторів гармонікових частот, формувачів струму збудження, електромагнітних котушок, монетопроводу, аналізатора сигналів, виконавчого блока та індикатора, входи формувачів струмів збудження підключені до генераторів гармонікових частот, а їх виходи - до електромагнітних котушок , розташованих в монетопроводі, виходи електромагнітних котушок з'єднані з входами аналізатора сигналів, вихід якою підключений до виконавчого блока, вихід останнього з'єднаний з індикатором і з монетопроводом Загальними ознаками цього аналога і пропонованого пристрою є наявність в їх складі генератора, електромагнітних котушок, виконавчого блока і підключених до його виходів індикатора і монетопровода Загальними ознаками цього аналогу з пристроєм, що пропонується, є наявність в їх складі монетопровода, задаючого генератора, підключеного до електромагнітних котушок, виконавчого блока і індикатора В цьому пристрої для кожної монети необхідно установлювати свій пороговий рівень вирішуючого блока, або мати автономний виконавчий вузол для кожного номіналу монет Крім того цей пристрій може використовуватись тільки як ідентифікатор номіналу монет, а не їх аналізатор Він не може визначати окремо електричну і окремо магнітну провідності монет, тому він не може використовуватись для вхідного і вихідного контроля заготовок і монет при їх виготовленні на монетному дворі, де необхідно вимірювати електричну і магнітну провідності монет з дуже високою точністю Найбільш близьким по технічній сутності до пропонуємого є пристрій для ідентифікації і сортування монет, який вимірює діаметр монети і інтегральну характеристику електромагнітних властивостей і розмірних параметрів монет [Пат 20087 Україна, кл GO7fl5/08 Пристрій для ідентифікації і сортування монет/О Д Бех, В В Чернецький, В І Дегтярук та ш -Опубл 25 12 97 Бюл №6] Цей пристрій вибрано нами як прототип Пристрій прототип складається з задаючого генератора 1, підключеного до нього подільника частоти 2, послідовно з'єднаного з ним формувача імпульсів струму збудження 3, підключеної до нього електромагнітної котушки 4, соосно з якою з двох боків від неї розташовані ЗНІМНІ котушки 5,6, 61523 на всіх стадіях їх обігу Рішення поставленої задачі досягається в результаті того, що пристрій для визначення електромагнітних властивостей і геометричних параметрів монет складається з задаючого генератора, електромагнітних котушок на магнітопроводу з прорізами з розташованим в одному з них монетопроводом, формувача інформаційних сигналів, лічильника інформаційних сигналів, електромагнітного польового сигнального процесора, формувач опорних сигналів перетворювача фазорізницевих гармонічних сигналів в інтервал часу, квантувача інтервалу часу, високочастотного генератора імпульсів, виконавчого блока та індикатора, а також накопичувача монеті з'єднаного з Загальними ознаками пристроїв прототипу і ним пристрою направленого руху монет, причому, що пропонується є наявність в їх складі задаючого задаючий генератор зв'язаний з електромагнітнигенератора, електромагнітних котушок на магнітоми котушками і з входом формувача опорних сигпроводах з прорізами з розташованим в одному з налів, виходи електромагнітних котушок підключених монетопроводом, лічильника інформаційних ні до входів формувача інформаційних сигналів, сигналів, виконавчого блока та індикатора, причовихід якого з'єднаний з входом лічильника інформу вихід лічильника інформаційних сигналів з'єдмаційних сигналів і з першим входом електромагнаний з першим входом виконавчого блока, вихід нітного польового сигнального процесора, другий і якого з'єднаний з індикатором третій входи цього процесора з'єднані з виходами Вимірювання параметрів монети відбувається, формувача опорних сигналів, а вихід - з входом коли монета знаходиться в зоні магнітного поля перетворювача фазорізницевих гармонічних сигелектромагнітної котушки збудження 4 В цьому налів в інтервал часу, вихід якого з'єднаний з перположенні вона модулює інформаційний сигнал по шим входом квантувача інтервалу часу, другий амплітуді і тривалості Коли монета, рухаючись по вхід якого підключений до високочастотною генемагнітопроводу 8, перетинає зону магнітного поля ратора імпульсів, вихід лічильника інформаційних котушки, лічильник імпульсів 9 заданої амплітуди сигналів і вихід кантувача інтервалу часу з'єднані підраховує їх КІЛЬКІСТЬ, коли монета знаходиться в ВІДПОВІДНО з першим і другим входами виконавчого зоні магнітного поля котушки По цифровому знаблоку, виходи якого з'єднані з індикатором і з моченню коду лічильника 9 судять про діаметр моненетопроводом, з яким з'єднаний пристрій направти Широтно-імпульсний детектор 10 вимірює триленого рух монет валість інформаційних імпульсних сигналів По цифровому значенню тривалості імпульсів максиОзнаками, якими відрізняється пропонований мальної амплітуди широтно-імпульсного детектопристрій від прототипу, є наявність в пропоновара 10 судять про електромагнітні властивості моному пристрої формувача інформаційних сигналів, нети По двом цифровим компонентам монети електромагнітного польового сигнального процевиконавчим блоком 11 визначається номінал мосора, формувача опорних сигналів, перетворюванети, який відображається індикатором 12 Якщо ча фазрізницевих гармонічних сигналів в інтервал дві цифрові компоненти виходять за межі ідентичасу, квантувача інтервалу часу, високочастотного фікації, і о монета вважається сурогатом генератора імпульсів, а також накопичувача монет і з'єднаного з ним пристрою направленого руху В пристроі-прототипі не аналізуються електмонет по монетопроводу і зв'язків МІЖ НИМИ задаромагнітні параметри, які характеризують якість ючий генератор зв'язаний з електромагнітними матеріалу - окремо електрична і окремо магнітна котушками і з входом формувача опорних сигнапровідності монети, а ідентифікується інтегральна лів, виходи електромагнітних котушок зв'язані з характеристика електромагнітної провідності і входами формувача інформаційних сигналів, вихід геометричних параметрів монети Крім того виміякого з'єднаний з входом лічильника інформаційрювання амплітуди вихідного сигналу через його них сигналів і з першим входом електромагнітного тривалість знижує точність вимірювання, а в зв'язпольового сигнального процесора, другий і третій ку з тим, що тривалість сигналу обмежена фронвходи якого підключені до першого і другого вихотом імпульсу зондуючого магнітного поля, то і дидів формувача опорних сигналів, а вихід - до друнамічний діапазон інформаційних сигналів гого входу виконавчого блока, другий вихід якого незначний Це є основними недоліками, які не доз'єднаний з монетопроводом, з яким з'єднаний зволяють досягти рішення поставленої задачі також пристрій направленого руху монет В основу винаходу поставлено задачу створити такий пристрій для визначення електромагнітДодавання цих ознак в пристрій дозволяє одних властивостей і геометричних параметрів моночасно вимірювати геометричні параметри моненет, який, завдяки введенню нових блоків і зв'язків ти, а також окремо електричний і магнітний опори МІЖ ними, має можливість одночасно вимірювати монети з високою точністю, що забезпечує контрозмірні параметри, а також окремо електричний і роль електромагнітних властивостей металу, з магнітний опори монети, що веде до досягнення якою вона зроблена, і який можна використовувависокої точності визначення електромагнітних ти для розпізнавання і контроля монет на всіх ставластивостей і геометричних параметрів монет, і діях їх обігу який можна використовувати для контроля монет Для рішення поставленої задачі використовуоб'єднані з нею магнітопроводом 7, з прорізами між котушками 4 і 5 та 4 і 6, розташованого між котушкою збудження 4 і знімною котушкою 5 монетопровода 8, лічильника вихідних імпульсів заданої амплітуди 9 і широтно-імпульсного детектора 10, а також виконавчого блоку 11 та індикатора 12, причому ЗНІМНІ котушки 5,6 включені послідовно і зустрічне і з'єднані з входом лічильника вихідних імпульсів 9 і першим входом широтно-імпульсного детектора 10, другий вхід якого підключений до задаючого генератора 1, а вихід - до першого входу виконавчого блока 11, другий вхід якого з'єднаний з виходом лічильника вихідних імпульсів 9 а вихід - з індикатором 12 (див фіг 1) 61523 8 частотного генератора імпульсів 15, а вихід - з ється удосконалений вихрострумовии метод однодругим входом виконавчого блока 16, перший вхід часного вимірювання електричного і магнітного якого з'єднаний з виходом лічильника інформаційопорів монети, який ґрунтується на уточненому них сигналів 10, а виходи - ВІДПОВІДНО З індикатозаконі Ленца, який полягає в тому, що вихровий ром 17 і з монетопроводом 3, з яким з'єднаний струм, що індукується гармонічним магнітним попристрій направленого руху монет 2 током зондування монети, створює магнітний потік, зсунутий по фазі на ті/2 відносно зондуючою Пристрій для визначення електромагнітних потоку Уточнене фазове співвідношення з'ясовавластивостей і геометричних параметрів монет не завдяки використанню техніки практично ідеапрацює таким чином льних трансформаторів, які використовуються для Монети засипаються в накопичувач 1 і по одвиконання аналогових операцій над сигналами ній, займаючи одне ложемісце в монетопроводі З, способом додавання і віднімання магнітних полів за допомогою пристрою направленого руху монет Для вимірювання вихрострумового сигналу вико2 рухаються по монетопроводу ВИХІДНІ гармонічні ристовується електромагнітний польовий сигнальсигнали задаючого генератора 4 перетворюються ний процесор, який розкладає вимірювальний гаелектромагнітними котушками 5,6 в зондуюче магрмонічний сигнал на синусну і косінусну складові нітне поле магнітопроводів 7,8 Під час руху по (коефіцієнти Фур'є) Значення коефіцієнтів польомонетопроводу монети з постійною і стабільною вий сигнальний процесор перетворює в різницю швидкістю по однаковій траєкторії перетинають фаз гармонічних сигналів, яка вимірюється з висозону зондуючого магнітного поля в прорізу магнікою точністю в кожному періоді зондуючою магніттопровода електромагнітної котушки 5 На інтерного поля Використання польового сигнального валі часу руху монети через зону зондуючого магпроцесора вирішує проблему швидкості і точності нітного поля вона сканується гармонічним вимірювань, а також робить зайвою потребу в намагнітним потоком, який є рівномірним в прорізу півпровідникових АЦП, які не задовольняють вимагнітопровода, частково або цілком перекриваємогам досягнення потрібної точності внаслідок мого монетою Для формування інформаційного високою шуму квантування гармонічного сигналу сигналу використовується мостова схема вимірюВИХІДНІ фазорізницеві сигнали польового сигнальвання модульованого монетою гармонічного магного процесора безпосередньо перетворюються в нітного поля і схема виділення сигналу розбаланса цифрові числа і поступають в мікропроцесор, який моста Вимірювальний міст утворений електромаздійснює потрібну цифрову обробку і керує робогнітними котушками 5,6 і вхідним колом (формуватою електромеханічних пристроїв ча інформаційних сигналів 9 Коли монета знаходиться поза зоною магнітного поля котушки 5 На фіг 1 наведена схема пристрою-прототипу (поза прорізом магнітопровода 7), вимірювальний На фіг 2 наведена схема пристрою, що пропоміст є врівноваженим, і на виході формувача іннується формаційних сигналів 9 сигнал відсутній Коли На фіг 3 наведена електрична схема (а), консмонета попадає в зону магнітного поля котушки 5, трукція (б) і векторна амплітудно-фазова діаграма вона модулює магнітний потік котушки і порушує (в) електромагнітного польового сигнального прорівновагу моста, внаслідок чого на виході формуцесора вача інформаційних сигналів 9 формується інфоПристрій для визначення електромагнітних рмаційний гармонічний сигнал, який по формі, фавластивостей і геометричних параметрів монет, зі і амплітуді відповідає модуляційній складовій що пропонується, містить накопичувач монет 1, зондуючого магнітного поля або сигналу реакції з'єднаний з ним пристрій направленого руху монет монети на таке поле, і характеризується ампліту2, монетопровід 3, задаючий генератор 4, електдою і фазою відносно фази зондуючого гармонічромагнітні котушки 5,6 на магнітопроводах 7,8 з ного магнітного поля, або струму в електромагнітпрорізами, в одному з яких розташований монетоній котушці 5 Формувач інформаційних сигналів 9 провід 3, формувач інформаційних сигналів 9, ліможе бути виконаний у вигляді різницевою трансчильник інформаційних сигналів 10, електромагніформатора, дві первинні обмотки якого включені тний польовий сигнальний процесор 11, формувач зустрічне між собою і послідовно з котушками 5,6, опорних сигналів 12, перетворювач фазорізницеа вторинна обмотка є виходом формувача інфорвих гармонічних сигналів в інтервал часу 13, кванмаційних сигналів, або диференціальний підсилютувач інтервалу часу 14, високочастотний генеравач - входи якого підключені до котушок 5,6, а витор імпульсів 15, виконавчий блок 16 і індикатор хід є виходом формувача інформаційних сигналів 17, крім того задаючий генератор 4 з'єднаний з електромагнітними котушками 5,6 і входом форМножина інформаційних сигналів при русі момувача опорних сигналів 12, виходи електромагнінети через зондуюче магнітне поле перетворюєтьтних котушок 5,6 з'єднані з входами формувача ся лічильником інформаційних сигналів 10 в першу інформаційних сигналів 9, вихід якого з'єднаний з числову характеристику , яка в виконавчому блоці входом лічильника інформаційних сигналів 10 і 16 визначає діаметр монети Інформаційний гарпершим входом електромагнітного польового сигмонічний сигнал поступає також на модулюючий нального процесора 11, другий і третій входи якого вхід електромагнітного польового сигнального з'єднані з першим і другим виходами формувача процесора 11, який являє собою ідеальний дифеопорних сигналів 12, а вихід - з входом перетворенціальний трансформатор, в якому інформаційрювача фазорізницевих гармонічних сигналів в ний сигнал, взаємодіючи з опорними гармонічними інтервал часу 13, вихід цього перетворювача з'єдсигналами формувача 12 розкладається на синуснаний з першим входом квантувача інтервалу часу ну і косінусну складові Він працює на принципі 14, другий вхід якого з'єднаний з виходом високоенергетичного балансу PEO=PHTO=PETO=QTO, ЯКИЙ 61523 10 спостерігається в елеісгромагнітніи системі магненим сигналом ео, відсутній, струм в контурі опорнотик-провідник в режимі енергетичного резонансу го сигналу на частоті а>о=2ті/То урівноваження енергії магнітI0=e0/R0, (2) ного поля в магнетику і перетворення и в фазоріза фаза струму співпадає з фазою е р е ео ницеві гармонічні сигнали Косінусна складова опорного сигналу визначає електричну складову монети, а синусна На контур інформаційного сигналу є, діє струм магнітну В одній частині електромагнітного польоIs=K,e,, (3) вого сигнального процесора 11 інформаційний гармонічний сигнал взаємодіє з першим опорним де є, - інформаційний сигнал, К, - коефіцієнт сигналом, фаза якого збігається з фазою зондуюперетворення в струм інформаційного сигналу чого магнітного поля, і формує фазорізницеві гарє, = U m i coscot (4) монічні сигнали, які характеризують магнітну проТому струм в контурі інформаційного сигналу відність монети В другій частині інформаційний створює сигнал сигнал взаємодіє з другим опорним гармонічним І 3 =K,U m i coscot (5) сигналом, зсунутим по фазі ті/2 відносно першого, і формує фазорізницеві гармонічні сигнали, які хаВ польовому сигнальному процесорі 11 відбурактеризують електричну провідність монети вається фазове перетворення сигналів е01 є,, Фазорізницеві гармонічні сигнали електромагнітного польового сигнального процесора 11 поступають в перетворювач фазорізницевих гармонічних сигналів в інтервал часу 13, де вони перетворюються в часовий інтервал, який квантується з частотою високочастотного генератора імпульсів 15 квантувачем інтервалу часу 14 і перетворюється в числове значення Цифрові числа на виході квантувача інтервалу часу 14 визначають в виконавчому блоці 16 магнітну і електричну провідності монети Числові значення на виході квантувача 14 і лічильника інформаційним сигналів 10 поступають в виконавчий блок 16, де вони обробляються і перетворюються в характеристики електромагнітних властивостей і геометричних параметрів монет Вимірювальні числові параметри і номінал монети відображаються індикатором 17, а монети з монетопровода 3 по команді виконавчого блока 16 направляються в касу, або на повернення як сурогат, якщо якась цифрова компонента монети не укладається в області ідентифікації усіх номіналів монет Монета певного номіналу характеризується трьома багаторозрядними числами Перше число є функцією її геометричних розмірів, а два інших функцією металу, з якого вона зроблена Цим визначається висока точність визначення електромагнітних властивостей і геометричних параметрів, а також розпізнавання і контроля монети на ВІДПОВІДНІСТЬ її області ідентифікації Висока швидкодія вимірювання дає можливість оцінити перехідну електромагнітну характеристику монети, завдяки чому досягається висока надійність розпізнавання монети Основним елементом оцінки електричної і магнітної провідностей монет є електромагнітний польовий сигнальний процесор Закон його функціонування заснований на модуляції магнітного потоку в електромагнітній системі магнетикпровідник Як видно з електричної схеми (фіг 3 а), електромагнітний польовий сигнальний процесор має контур опорного сигналу ео і контур інформаційного сигналу є. На контур опорного сигналу діє генератор напруги у вигляді є р с опорного сигнал е0 е о =U m 0 coscot (1) В режимі електричного резонансу, який полягає в тому, що магнітний потік Фо, створений опор е 0 -ш dt (6) або е 0 =IR + jco\AAI>(Is) (7) ВІДПОВІДНО ДО закону повного струму Ампера (8) де Rm - магнітний опір магнітопроводу, тоді е 0 = I O R o +J»LI S L w; R,, (9) (10) Величина фазового зсуву струму Іо відносно є відповдно (9) coLI Sm (11) cp=arctgТоді магнітна провідність дорівнює coLI Sm Аг = K M U ос (12) В пристрої в електромагнітному польовому сигнальному процесорі 11 використовуються дві електромагнітні системи магнетик-провідник, в одній з них опорний сигнал eoc-Umosmcot, а в другій eos-Umocoscot В другій системі визначається електрична провідність coLI Sm (13) Ac = K D U I n R eu0S S 0 Пристрій можна використовувати для визначення геометричних і електромагнітних параметрів одного номіналу монет В цьому разі при ПОСТІЙНІЙ ШВИДКОСТІ руху монети через вимірювальний вузол і стабільності складу сплаву, з якого вона зроблена, пристрій дозволяє з підвищеною точністю вимірювати товщину і діаметр монети Можливість роздільного вимірювання електричного і магнітного опорів кожної монети забезпечує контроль КІЛЬКОСТІ магнітного матеріалу, наприклад нікелю, в електропровідній немагнітній монеті, і контроль немагнітного електропровідного матеріалу, наприклад МІДІ, алюмінію, латуні, - в магнітній монеті, а при стабільності складу сплаву, дозволяє з високою точністю вимірювати відхилення її розмірних параметрів Пристрій забезпечує видачу потоку цифрової 12 11 61523 інформації вимірювання електромагнітних і геомеПристрій для визначення електромагнітних тричних параметрів монети і мікропроцесорну обвластивостей і геометричних параметрів монет, робку цього потоку інформації При контролі одноякий пропонується, як видно з опису, може бути го номіналу монет пристрій працює в режимі реалізований в виробничих умовах, тому що в сортування монет по заданим межам ГІДНОСТІ, а пристрої використовуються деталі та вузли широінформація по кожній монеті відображається псткого використання рограмою розподілення ФІГ 2 13 14 61523 и«(Ф) \\ б) ft L П 00(2) і [ L О.:ш Фіг.З, Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
