Магазин з багаторядним розміщенням набоїв

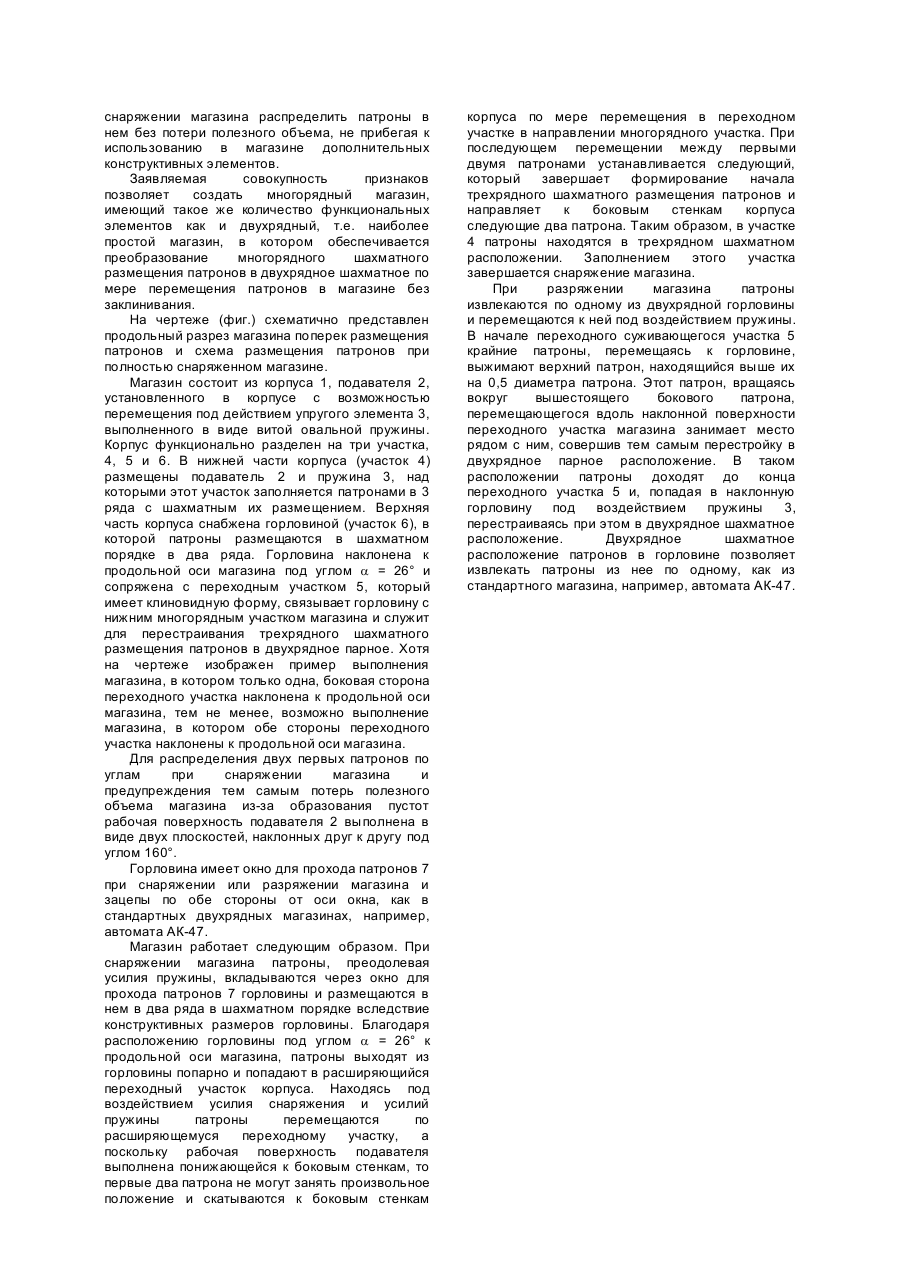

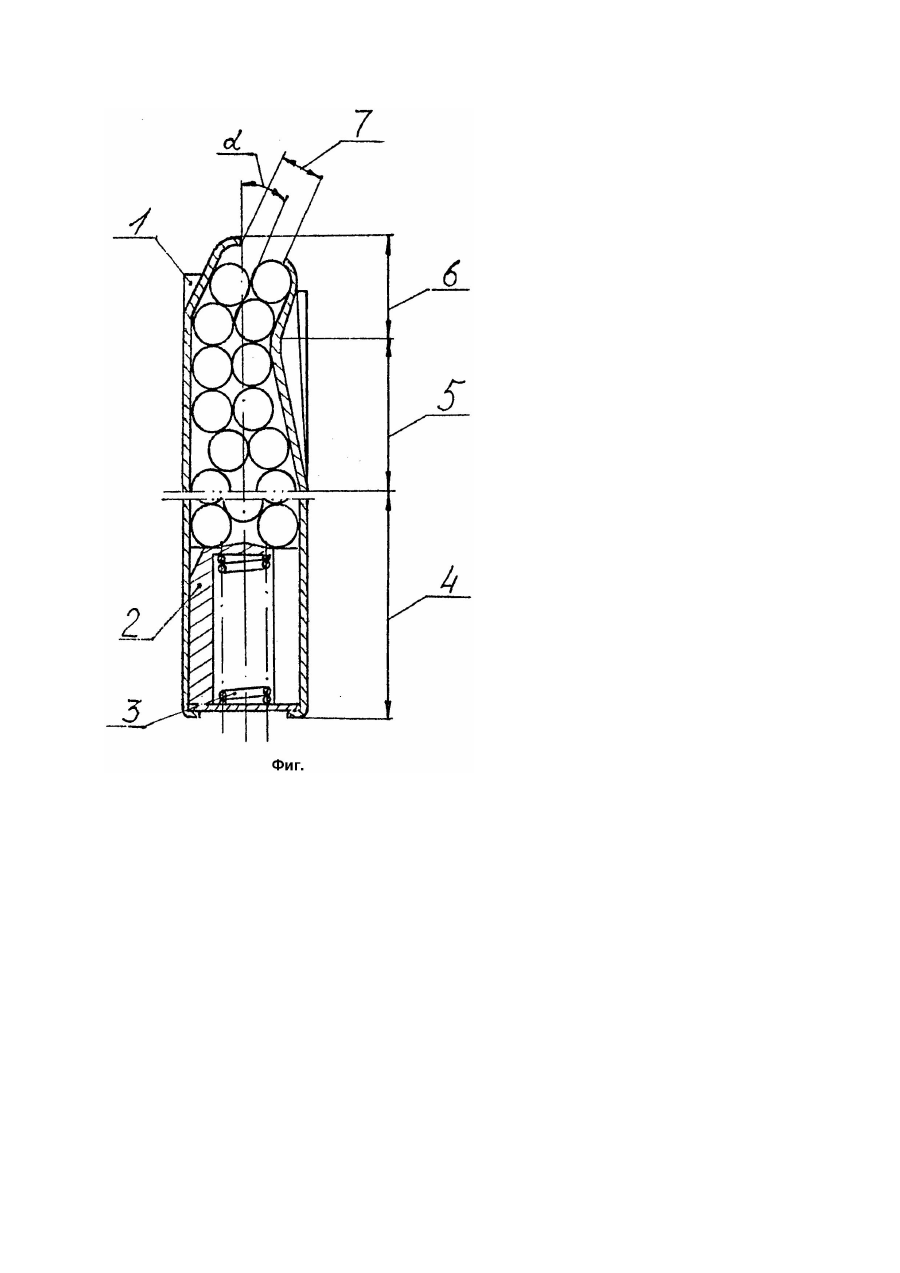

Изобретение относится к боеприпасам, в частности, к коробчатым магазинам с многозарядным размещением патронов и может быть использовано в стрелковом оружии. Известен многорядный магазин (Патент США №3672089, кл. F41C25/02, опубл. 27.06.72), содержащий корпус с четырехрядным шахматным размещением патронов, подаватель и упругий элемент. Корпус имеет сужение в верхней части, заканчивающееся окном для прохождения патронов. Перед сужением, по продольной оси корпуса, установлены разделитель с кулачком и подпружиненный стопор у окна, делящий корпус на две колонки с двухрядным шахматным размещением патронов, которые при разряжении самостоятельно перестраиваются в два однорядных ручья под воздействием конфигурации корпуса. Стопор установлен с возможностью качания, при котором он пропускает патрон из одного ручья и задерживает в другом поочередно. Подаватель снабжен двумя досылателями, установленными с возможностью поворота вокруг горизонтальной оси, а также горизонтального перемещения под воздействием элементов корпуса и выполняющими также функцию опорных поверхностей подавателя для каждого из четырех рядов патронов. Наличие в магазине досылателей, большого количества подвижных деталей сравнительно сложной формы усложняет конструкцию и технологию, увеличивает трудоемкость изготовления, делает магазин чувствительным к загрязнениям и снижает надежность его работы, а также отрицательно сказывается на использовании полезного объема магазина. Использованная в магазине схема извлечения патронов (схема перегруппировки четырехрядного размещения патронов в два ручья с однорядным размещением патронов) приемлема только для четырехрядного магазина, т.е. при большем количестве рядов неизбежно заклинивание патронов, т.е. увеличение емкости магазина можно достичь только за счет увеличения его длины. Таким образом, в рассмотренном патенте задача создания многорядного магазина была решена путем усложнения конструкции и технологии изготовления, что вызвало увеличение трудозатрат и снижение надежности работы не дав особого выигрыша в использовании полезного объема магазина. Известен магазин с многорядным размещением патронов (Патент ВНР №T/51760, кл. F41C5/00, подано 17.12.87), содержащий корпус с окном для прохода патронов, подаватель и упругий элемент, который по большинству существенных признаков принят в качестве прототипа. Большая часть корпуса по ширине разделена поперечными перегородками на отсеки с размещенными в них в один ряд по вертикали патронами. Меньшая часть корпуса по ширине образует продольный канал для одного ряда патронов. Магазин имеет подаватель, установленный с возможностью перемещения вдоль корпуса, по направлению к окну под воздействием упругого элемента. При каждом перемещении подаватель подает один патрон через окно и вытесняет при этом очередной патрон из нижнего отсека о низ продольного ряда. Подаватель имеет подпружиненную переднюю часть (по направлению перемещения), закрепленную с возможностью поворота, которая препятствует одновременному вытеснению в канал более одного патрона и заклиниванию, тем самым, патронов в нем. Наличие в описанном изобретении составного подавателя, разделение корпуса на отсеки не позволяет рационально использовать полезный объем магазина, увеличивает трудоемкость его изготовления. Сравнительно сложный подаватель с взаимоподвижными деталями выдвигает дополнительные требования к технологии изготовления и снижает надежность работы магазина. Таким образом, в рассмотренном многорядном магазине упрощение процесса перемещения патронов (в один ряд по продольному каналу и по отсекам) достигнуто за счет усложнения конструкции корпуса и подавателя, снижения надежности работы последнего и менее рационального (по сравнению с шахматным) размещения патронов. Данное изобретение направлено на создание многорядного компактного коробчатого магазина, в котором, путем изменения геометрии внутренней поверхности корпуса, обеспечивалась бы перестройка многорядного размещения патронов с шахматное двухрядное без усложнения конструкции в сравнении с двухрядным магазином, как наиболее простым. Для решения указанной задачи в магазине с многорядным размещением патронов, содержащим корпус с окном для прохода патронов, подаватель, установленный с возможностью перемещения вдоль корпуса под воздействием упругого элемента согласно предлагаемому изобретению корпус имеет двухрядную горловину с шахматным размещением патронов, расположенную к продольной оси корпуса под углом a = 24° - 30°, которая сопряжена с многорядным участком корпуса переходным участком имеющим сужение до ширины двухрядного парного размещения патронов. Подаватель имеет рабочую поверхность, понижающуюся от своей продольной оси по меньшей мере в одну сторону. Наличие двухрядной горловины с шахматным размещением патронов позволяет извлечь по одному патроны, находящиеся под воздействием упругого элемента, подпружинивающего подаватель, не прибегая при этом к помощи дополнительных конструктивных элементов. Расположение двухрядной горловины по отношению к продольной оси магазина под углом a = 24 - 30° позволяет преобразовать двухрядное парное размещение патронов, находящихся в переходном участке в двухрядное шахматное. Расположение между двухрядной горловиной с шахматным размещением патронов и многорядным участком переходного участка, имеющего в своей верхней части сужение до ширины двухрядного парного размещения патронов, позволяет преобразовать многорядное шахматное размещение патронов в двухрядное парное, по мере перемещения патронов в переходном участке корпуса, не вводя дополнительных элементов и избежав при этом заклинивания патронов в магазине. Выполнение рабочей поверхности подавателя, понижающейся от его продольной оси, по меньшей мере, в одну сторону, позволяет при снаряжении магазина распределить патроны в нем без потери полезного объема, не прибегая к использованию в магазине дополнительных конструктивных элементов. Заявляемая совокупность признаков позволяет создать многорядный магазин, имеющий такое же количество функциональных элементов как и двухрядный, т.е. наиболее простой магазин, в котором обеспечивается преобразование многорядного шахматного размещения патронов в двухрядное шахматное по мере перемещения патронов в магазине без заклинивания. На чертеже (фиг.) схематично представлен продольный разрез магазина поперек размещения патронов и схема размещения патронов при полностью снаряженном магазине. Магазин состоит из корпуса 1, подавателя 2, установленного в корпусе с возможностью перемещения под действием упругого элемента 3, выполненного в виде витой овальной пружины. Корпус функционально разделен на три участка, 4, 5 и 6. В нижней части корпуса (участок 4) размещены подаватель 2 и пружина 3, над которыми этот участок заполняется патронами в 3 ряда с шахматным их размещением. Верхняя часть корпуса снабжена горловиной (участок 6), в которой патроны размещаются в шахматном порядке в два ряда. Горловина наклонена к продольной оси магазина под углом a = 26° и сопряжена с переходным участком 5, который имеет клиновидную форму, связывает горловину с нижним многорядным участком магазина и служит для перестраивания трехрядного шахматного размещения патронов в двухрядное парное. Хотя на чертеже изображен пример выполнения магазина, в котором только одна, боковая сторона переходного участка наклонена к продольной оси магазина, тем не менее, возможно выполнение магазина, в котором обе стороны переходного участка наклонены к продольной оси магазина. Для распределения двух первых патронов по углам при снаряжении магазина и предупреждения тем самым потерь полезного объема магазина из-за образования пустот рабочая поверхность подавателя 2 выполнена в виде двух плоскостей, наклонных друг к другу под углом 160°. Горловина имеет окно для прохода патронов 7 при снаряжении или разряжении магазина и зацепы по обе стороны от оси окна, как в стандартных двухрядных магазинах, например, автомата АК-47. Магазин работает следующим образом. При снаряжении магазина патроны, преодолевая усилия пружины, вкладываются через окно для прохода патронов 7 горловины и размещаются в нем в два ряда в шахматном порядке вследствие конструктивных размеров горловины. Благодаря расположению горловины под углом a = 26° к продольной оси магазина, патроны выходят из горловины попарно и попадают в расширяющийся переходный участок корпуса. Находясь под воздействием усилия снаряжения и усилий пружины патроны перемещаются по расширяющемуся переходному участку, а поскольку рабочая поверхность подавателя выполнена понижающейся к боковым стенкам, то первые два патрона не могут занять произвольное положение и скатываются к боковым стенкам корпуса по мере перемещения в переходном участке в направлении многорядного участка. При последующем перемещении между первыми двумя патронами устанавливается следующий, который завершает формирование начала трехрядного шахматного размещения патронов и направляет к боковым стенкам корпуса следующие два патрона. Таким образом, в участке 4 патроны находятся в трехрядном шахматном расположении. Заполнением этого участка завершается снаряжение магазина. При разряжении магазина патроны извлекаются по одному из двухрядной горловины и перемещаются к ней под воздействием пружины. В начале переходного суживающегося участка 5 крайние патроны, перемещаясь к горловине, выжимают верхний патрон, находящийся выше их на 0,5 диаметра патрона. Этот патрон, вращаясь вокруг вышестоящего бокового патрона, перемещающегося вдоль наклонной поверхности переходного участка магазина занимает место рядом с ним, совершив тем самым перестройку в двухрядное парное расположение. В таком расположении патроны доходят до конца переходного участка 5 и, попадая в наклонную горловину под воздействием пружины 3, перестраиваясь при этом в двухрядное шахматное расположение. Двухрядное шахматное расположение патронов в горловине позволяет извлекать патроны из нее по одному, как из стандартного магазина, например, автомата АК-47.
