Номер патенту: 6362

Опубліковано: 29.12.1994

Автори: Пацарнюк Ярослав Васильович, Шморгун Евген Іванович, Огірко Роман Миколайович, Яцук Василь Олександрович

Завантажити PDF файл.

Формула / Реферат

Магазин сопротивлений - калибратор напряжения, содержащий первый повторитель напряжения, источник напряжения, первый коммутатор, отличающийся тем, что, с целью повышения точности, в него введены второй повторитель напряжения, второй коммутатор, мера отношения, управляемый мультирезистор, при этом первые и второй повторители напряжения выполнены на операционных усилителях с искусственной средней точкой, а вход управляемого мультирезистора соединен с инвертирующим входом первого повторителя напряжения и является первым выходом магазина сопротивления, мера отношения включена между инвертирующим входом и выходом первого повторителя напряжения, отвод которой соединен с инвертирующим входом второго повторителя напряжения, неинвертирующий вход которого является вторым выходом магазина сопротивления и калибратора напряжения, первый и второй коммутаторы выполнены на n-ключах, при этом n-1 выходов управляемого мультирезистора соединены с n-1 входами первого и второго коммутаторов соответственно, n-е входы первого и второго коммутаторов объединены и являются первым выходом калибратора напряжения и через источник напряжения подключены и инвертирующему входу первого повторителя напряжения, выходы первого коммутатора объединены и подключены к выходу первого повторителя напряжения, а выходы второго коммутатора объединены и подключены к выходу второго повторителя напряжения.

Текст

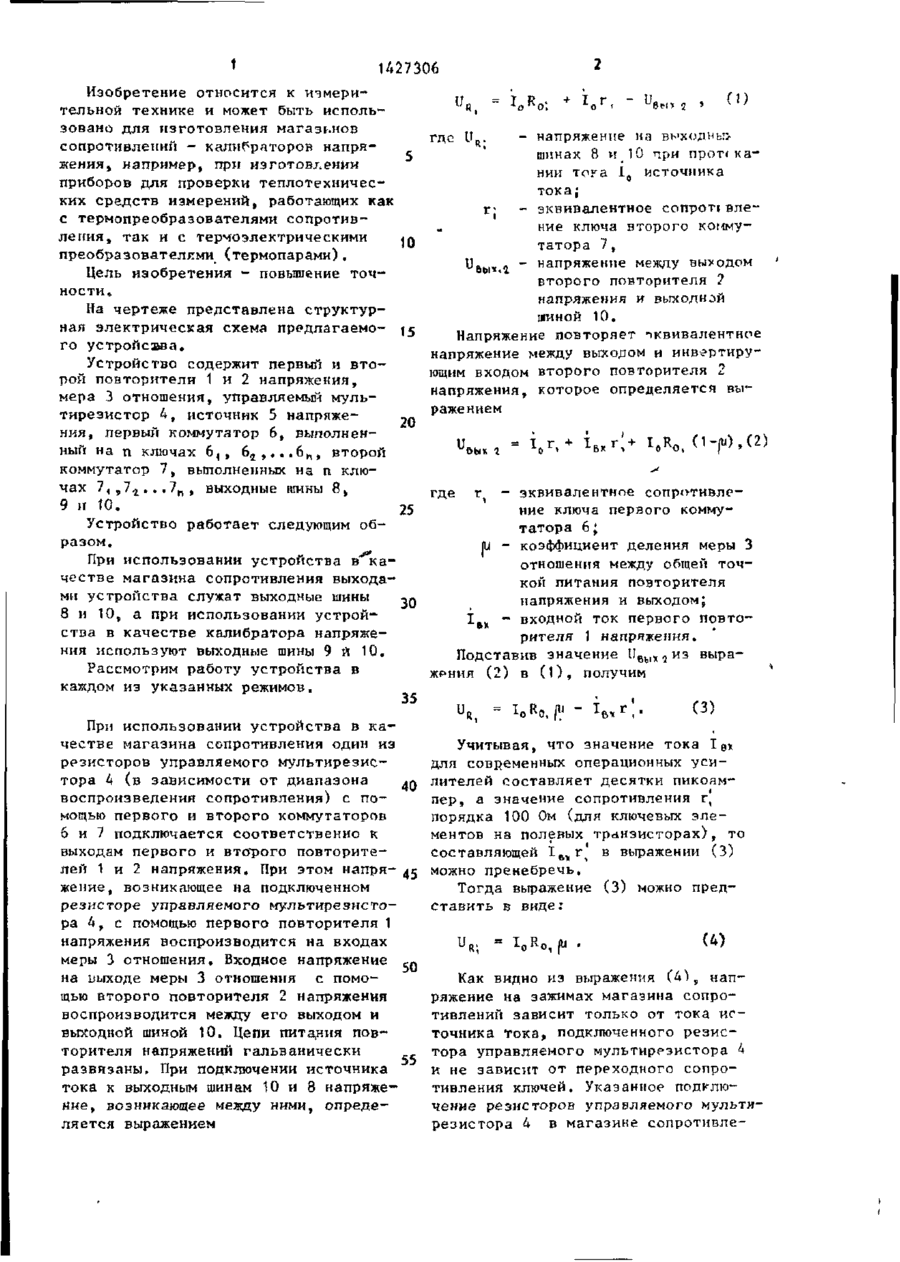

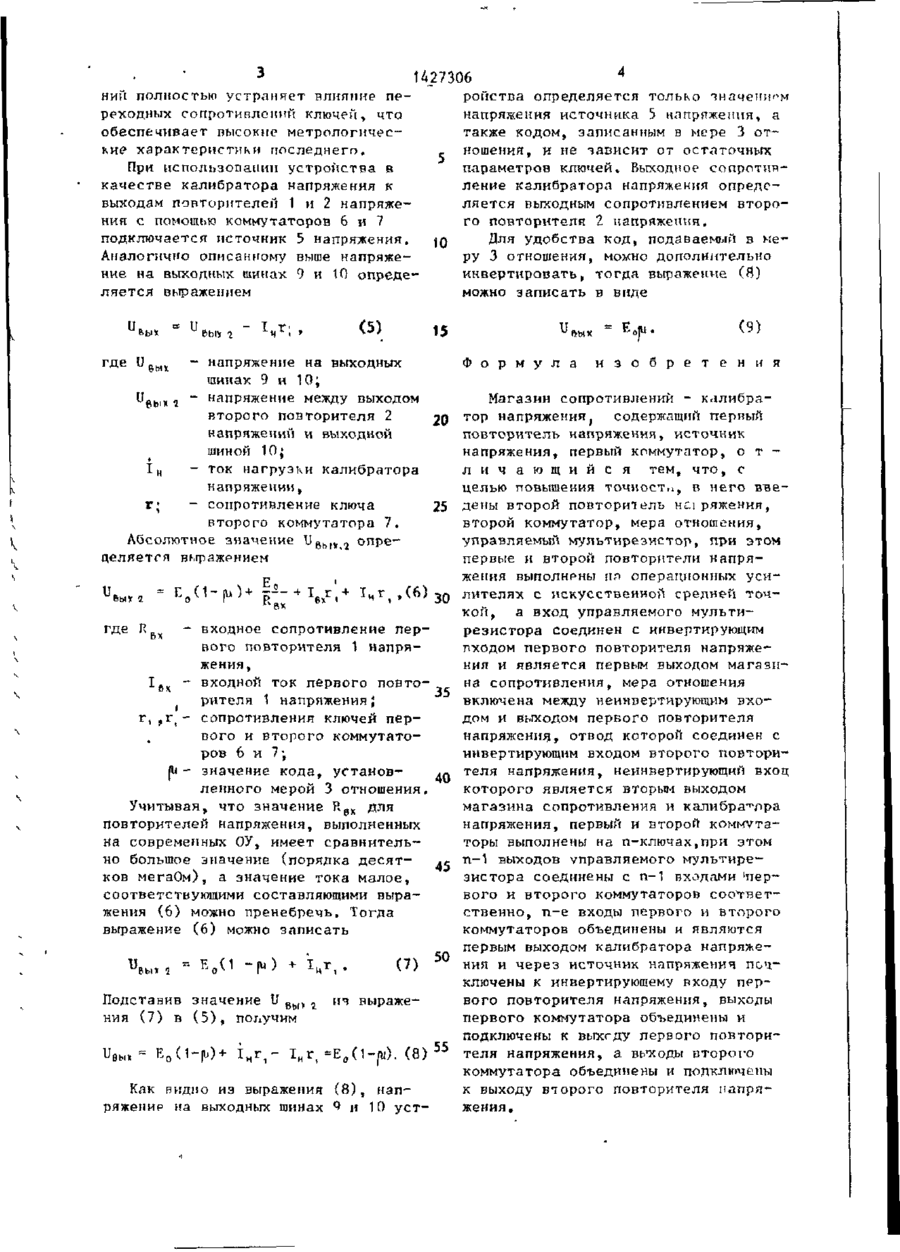

Изобретение относится к измери тельной технике. Цель изобретения повышение точности, Устр-во содержит повторители напряжения (ПН) 1 к 2„ їїєру З отношения, управляемый мулътирезистор А9 И С Т О Ч Н И К 5 напряжения, коммутаторы 6 и 7, выполненные на ключах, и выходные шины 8, 9 и 10.ЇЇріїиспользовании устр-ва в качестве магазина сопротивлений напряжение на его зажимах зависит от тока источника тока, подключенного к шинам 8 и 10, а также от подключенного в зависимости от диапазона воспроизведения сопротивления одного из резисторов управляемого мультирезистора 4 и не зависит от пе реходного сопротивления ключей комму таторов 6 и 7. Такое подключение резисторов полностью устраняет влияние переходных сопротивлений ключей, что обеспечивает высокие метрологические х-ки устр-ва. При использовании устр ва в качестве калибратора напряжений напряжение на шинах 9 и 10 определяется значением напряжения источника 5, подключенного коммутаторами 6 и 7 к выходам 1Ш 1 и 1, а также кодом» записанным в мере 3, т не зависит і от остаточных параметров ключей. Выходное сопротивление калибратора нап ряжений определяется выходным сопротивлением ПН 2, 1 ил. 1 Ш7306 Изобретение относится к измерительной технике и может быть использовано для изготовления магазьнов сопротивлений - калибраторов напряжения, например, при изготовлении приборов для проверки теплотехнических средств измерений, работающих как с термопреобразователями сопротивления, так и с термоэлектрическими

Дивитися

Додаткова інформація

Назва патенту англійською

Resistance box calibrator of voltage

Автори англійською

Ohirko Roman Mykhlaiovych, Patsarniuk Yaroslav Vasyliovych, Shmorhun Yevhen Ivanovych, Yatsuk Vasyl Oleksandrovych

Назва патенту російською

Магазин сопротивления калибратор напряжения

Автори російською

Огирко Роман Николаевич, Пацарнюк Ярослав Васильевич, Шморгун Евгений Иванович, Яцук Василий Александрович
