Пристрій для очищення колісної пари

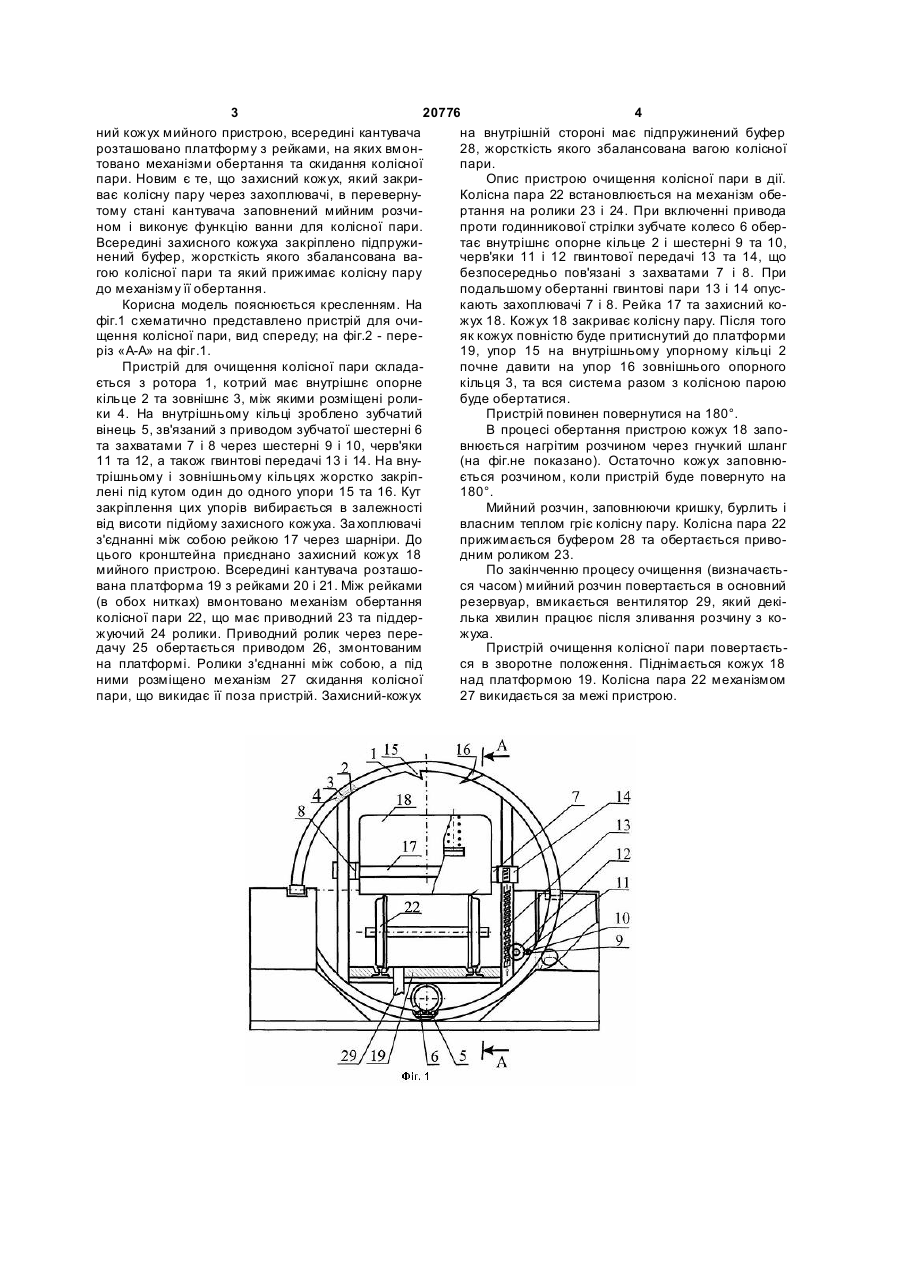

1. Пристрій для очищення колісної пари, який складається з ротора, що має внутрішнє та зовнішнє опорні кільця, між якими розміщено ролики, на внутрішньому кільці виконано зубчастий вінець, зв'язаний з приводом зубчастої шестірні та захоплювачами через шестерні, черв'яки, а також гвинтові передачі, на внутрішньому і зовнішньому кіль 3 20776 4 ний кожух мийного пристрою, всередині кантувача на внутрішній стороні має підпружинений буфер розташовано платформу з рейками, на яких вмон28, жорсткість якого збалансована вагою колісної товано механізми обертання та скидання колісної пари. пари. Новим є те, що захисний кожух, який закриОпис пристрою очищення колісної пари в дії. ває колісну пару через захоплювачі, в перевернуКолісна пара 22 встановлюється на механізм обетому стані кантувача заповнений мийним розчиртання на ролики 23 і 24. При включенні привода ном і виконує функцію ванни для колісної пари. проти годинникової стрілки зубчате колесо 6 оберВсередині захисного кожуха закріплено підпружитає внутрішнє опорне кільце 2 і шестерні 9 та 10, нений буфер, жорсткість якого збалансована вачерв'яки 11 і 12 гвинтової передачі 13 та 14, що гою колісної пари та який прижимає колісну пару безпосередньо пов'язані з захватами 7 і 8. При до механізму її обертання. подальшому обертанні гвинтові пари 13 і 14 опусКорисна модель пояснюється кресленням. На кають захоплювачі 7 і 8. Рейка 17 та захисний кофіг.1 схематично представлено пристрій для очижух 18. Кожух 18 закриває колісну пару. Після того щення колісної пари, вид спереду; на фіг.2 - переяк кожух повністю буде притиснутий до платформи різ «А-А» на фіг.1. 19, упор 15 на внутрішньому упорному кільці 2 Пристрій для очищення колісної пари складапочне давити на упор 16 зовнішнього опорного ється з ротора 1, котрий має внутрішнє опорне кільця 3, та вся система разом з колісною парою кільце 2 та зовнішнє 3, між якими розміщені ролибуде обертатися. ки 4. На внутрішньому кільці зроблено зубчатий Пристрій повинен повернутися на 180°. вінець 5, зв'язаний з приводом зубчатої шестерні 6 В процесі обертання пристрою кожух 18 запота захватами 7 і 8 через шестерні 9 і 10, черв'яки внюється нагрітим розчином через гнучкий шланг 11 та 12, а також гвинтові передачі 13 і 14. На вну(на фіг.не показано). Остаточно кожух заповнютрішньому і зовнішньому кільцях жорстко закріпється розчином, коли пристрій буде повернуто на лені під кутом один до одного упори 15 та 16. Кут 180°. закріплення цих упорів вибирається в залежності Мийний розчин, заповнюючи кришку, бурлить і від висоти підйому захисного кожуха. За хоплювачі власним теплом гріє колісну пару. Колісна пара 22 з'єднанні між собою рейкою 17 через шарніри. До прижимається буфером 28 та обертається привоцього кронштейна приєднано захисний кожух 18 дним роликом 23. мийного пристрою. Всередині кантувача розташоПо закінченню процесу очищення (визначаєтьвана платформа 19 з рейками 20 і 21. Між рейками ся часом) мийний розчин повертається в основний (в обох нитках) вмонтовано механізм обертання резервуар, вмикається вентилятор 29, який декіколісної пари 22, що має приводний 23 та піддерлька хвилин працює після зливання розчину з кожуючий 24 ролики. Приводний ролик через пережуха. дачу 25 обертається приводом 26, змонтованим Пристрій очищення колісної пари повертаєтьна платформі. Ролики з'єднанні між собою, а під ся в зворотне положення. Піднімається кожух 18 ними розміщено механізм 27 скидання колісної над платформою 19. Колісна пара 22 механізмом пари, що викидає її поза пристрій. Захисний-кожух 27 викидається за межі пристрою. 5 Комп’ютерна в ерстка Г. Паяльніков 20776 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
