Завантажити PDF файл.

Формула / Реферат

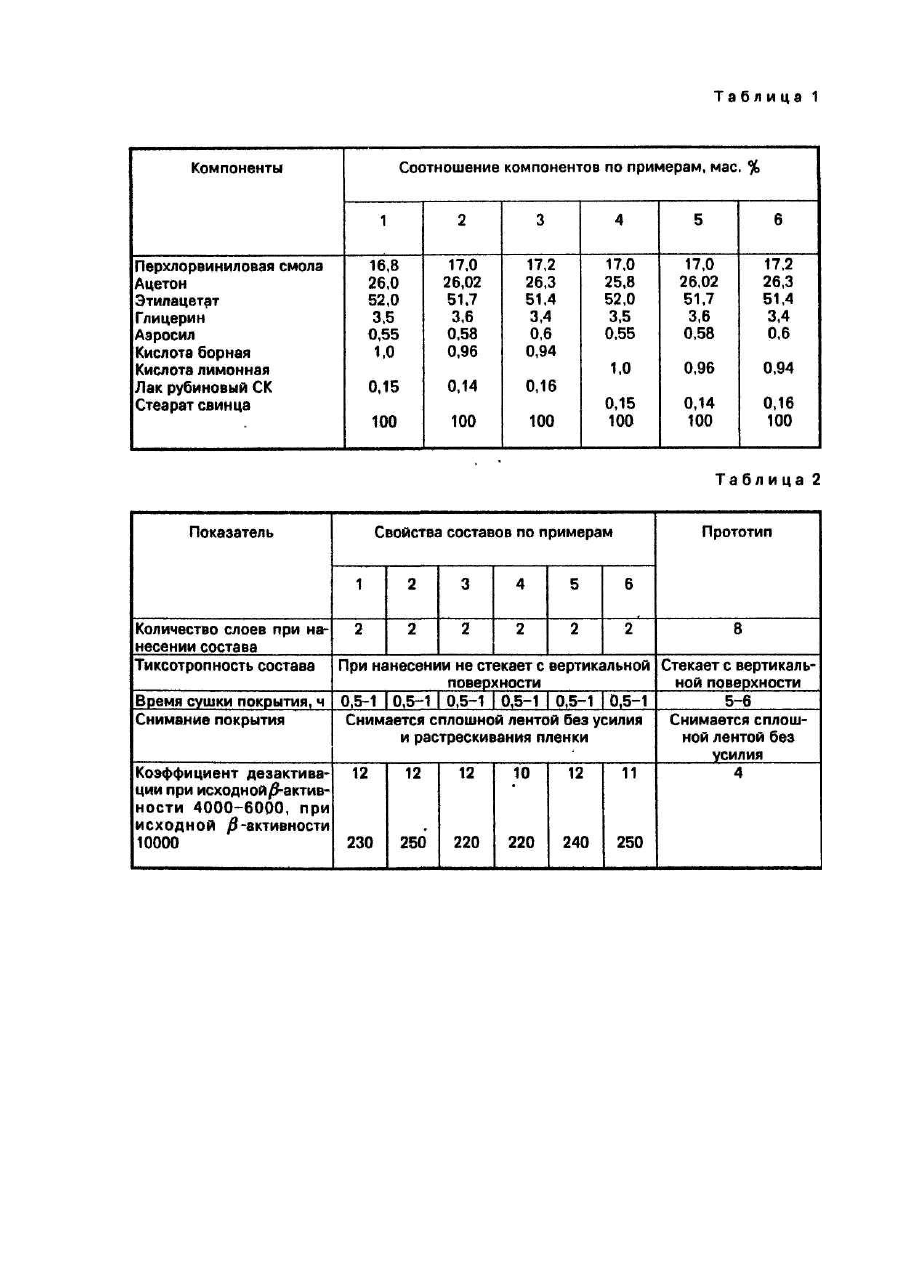

Состав для дезактивирующего съемного покрытия, содержащий перхлорвиниловую смолу, ацетон, глицерин, кислоту и краситель, отличающийся тем, что он дополнительно содержит аэросил, атилацетат, а в качестве красителя лак рубиновый СК или стеарат свинца при следующем соотношении компонентов, мас.%:

Текст

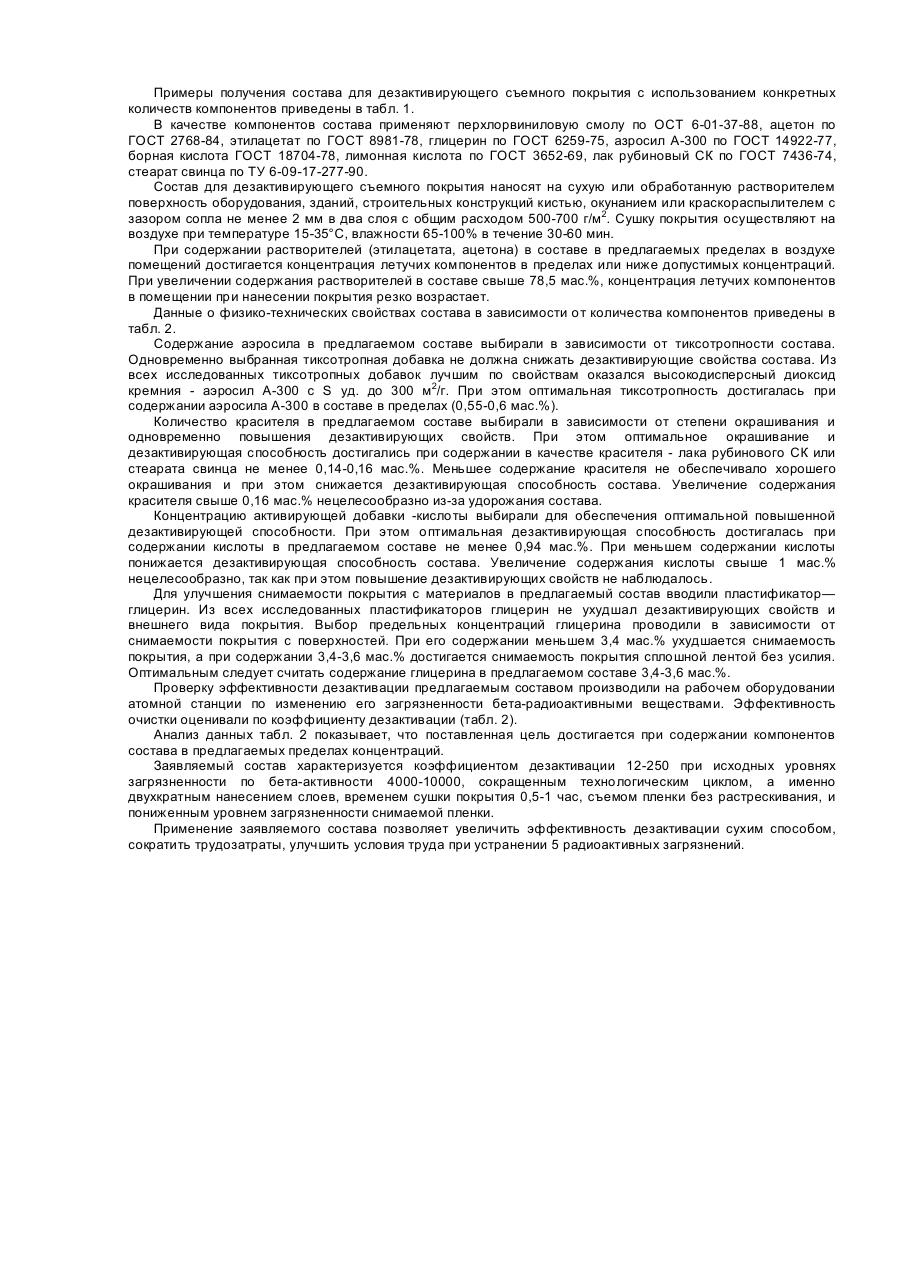

Изобретение относится к композициям, предназначенным для получения съемных покрытий, способных дезактивировать поверхности, загрязненные радиоактивными веществами, защищать поверхности оборудования, зданий, помещений, строительных конструкций. Известны композиции для получения пленкообразующих покрытий, способных дезактивировать и защищать поверхности от возможного радиоактивного загрязнения [1-5]. Составы содержат этиловый спирт, ацетон, неорганические и органические кислоты, в качестве связующего - поливиниловый спирт, поливинилацетат, кэрбоксиме-тилцеллюлозу, ацетатцеллюлозу или водно-эмульсионный силоксанакрилат, метиллолполиамидный клей, фенолформальдегидную смолу и воду. Недостатком указанных композиций является длительность их высыхания (более 5-10 час), невысокая стойкость пленки к действию радионуклидов, а также то, что такие композиции технологически трудно наносить на вертикальные поверхности и осуществлять съем пленки неручным способом. Кроме того, эти составы содержат дефицитные компоненты - поливиниловый спирт, силоксанакрилатное связующее, этиловый спирт. Для защиты от радиоактивных загрязнений рабочих поверхностей камер известно применение химическии радиационно стойкого лака ХС-567 [6]. Лак представляет собой раствор сополимера винилхлорида с винилацетатом в смеси органических растворителей с добавками пластификаторов. Лак сохраняет защитные свойства в течение 30 суток. Лаковый состав имеет недостатки: наносится несколькими слоями, так как характеризуется низкой тиксотропностью и имеет невысокую дезактивирующую способность. Известен состав для получения съемного полимерного покрытия для защиты металлических поверхностей в процессе длительного хранения оборудования [7]. С целью снижения адгезии к поверхности цветных металлов состав, включающий перхлорвиниловую смолу, пластификатор, краситель - цинковые белила, растворители: бутилацетат и ксилол, - дополнительно содержит октол - 200 - продукт полимеризации смеси изобутилена и н-бутилена и в качестве пластификатора - смесь дибутифталата и трикрезилфосфата в соотношении 1:1. Состав обеспечивает получение съемного покрытия, устойчивого при длительной эксплуатации в течение 5,5 лет, и применяется при сборке и транспортировке металлического оборудования. Недостатком этого состава является низкая технологичность, так как требуется восьмислойное нанесение покрытия, длительная сушка в течение 5-6 часов, а к эксплуатации такое покрытие пригодно через 3 суток. Дезактивирующая способность состава на поверхностях, загрязненных радионуклидами, проявляется слабо. Задачей заявляемого изобретения является разработка универсального состава для получения дезактивирующего съемного покрытия, обеспечивающего эффективную дезактивацию поверхностей из различных материалов (металлических, керамических и др.), инертного по отношению к дезактивируемой поверхности, содержащего доступные компоненты и характеризующегося сокращенным технологическим циклом при дезактивации и малой токсичностью при использовании. Технический результат, получаемый при осуществлении изобретения, заключается в повышении технологичности путем сокращения циклов нанесения покрытия и времени сушки, обеспечении съема пленки неручным способом с одновременным повышением дезактивирующих свойств покрытия. Технический результат достигается тем, что состав для дезактивирующего съемного покрытия, содержащий перхлорвиниловую смолу, ацетон, глицерин, кислоту и краситель, дополнительно содержит аэросил, этилацетат, а в качестве красителя лак рубиновый С К или стеарат свинца при следующем соотношении компонентов, мас.%: Признаками, отличающими заявляемое техническое решение от известных предложений, являются: введение в состав аэросила и этилацетата; использование в качестве красителя лака рубинового СК или стеарата свинца; соотношение компонентов в составе. Указанные признаки позволяют сделать вывод о новизне технического решения. Отличительные существенные признаки в совокупности существенных признаков заявляемого изобретения позволяют повысить такие свойства состава, как тиксотропность, дезактивирующую способность, хорошую снимаемость покрытия. Это позволяет сократить количество циклов нанесения покрытия на обрабатываемую поверхность, обеспечить снимаемость покрытия неручным способом при одновременном повышении степени дезактивации и понижении уровня радиоактивных загрязнений для снимаемой пленки. Для приготовления состава для дезактивирующего съемного покрытия перхлорвиниловую смолу, ацетон, этилацетат и глицерин в необходимых количествах смешивают в смесителе до получения однородного (без комков) раствора полимерной смолы. Часть (1 /4) полученного раствора смолы, аэросил, краситель (например, лак рубиновый СК) и кислоту (например, борную) вводят в необходимых количествах в шаровую мельницу и компоненты перетирают до получения пасты дисперсностью не более 50-100 мкм. Полученную пасту добавляют к оставшемуся в смесителе (3/4 части) раствору полимерной смолы и перемешивают в течение 20-30 мин; затем состав сливают в тару и герметизируют. Срок хранения состава 6 месяцев. Примеры получения состава для дезактивирующего съемного покрытия с использованием конкретных количеств компонентов приведены в табл. 1. В качестве компонентов состава применяют перхлорвиниловую смолу по ОСТ 6-01-37-88, ацетон по ГОСТ 2768-84, этилацетат по ГОСТ 8981-78, глицерин по ГОСТ 6259-75, азросил А-300 по ГОСТ 14922-77, борная кислота ГОСТ 18704-78, лимонная кислота по ГОСТ 3652-69, лак рубиновый СК по ГОСТ 7436-74, стеарат свинца по ТУ 6-09-17-277-90. Состав для дезактивирующего съемного покрытия наносят на сухую или обработанную растворителем поверхность оборудования, зданий, строительных конструкций кистью, окунанием или краскораспылителем с зазором сопла не менее 2 мм в два слоя с общим расходом 500-700 г/м2. Сушку покрытия осуществляют на воздухе при температуре 15-35°С, влажности 65-100% в течение 30-60 мин. При содержании растворителей (этилацетата, ацетона) в составе в предлагаемых пределах в воздухе помещений достигается концентрация летучих компонентов в пределах или ниже допустимых концентраций. При увеличении содержания растворителей в составе свыше 78,5 мас.%, концентрация летучих компонентов в помещении при нанесении покрытия резко возрастает. Данные о физико-технических свойствах состава в зависимости от количества компонентов приведены в табл. 2. Содержание аэросила в предлагаемом составе выбирали в зависимости от тиксотропности состава. Одновременно выбранная тиксотропная добавка не должна снижать дезактивирующие свойства состава. Из всех исследованных тиксотропных добавок лучшим по свойствам оказался высокодисперсный диоксид кремния - аэросил А-300 с S уд. до 300 м2/г. При этом оптимальная тиксотропность достигалась при содержании аэросила А-300 в составе в пределах (0,55-0,6 мас.%). Количество красителя в предлагаемом составе выбирали в зависимости от степени окрашивания и одновременно повышения дезактивирующих свойств. При этом оптимальное окрашивание и дезактивирующая способность достигались при содержании в качестве красителя - лака рубинового СК или стеарата свинца не менее 0,14-0,16 мас.%. Меньшее содержание красителя не обеспечивало хорошего окрашивания и при этом снижается дезактивирующая способность состава. Увеличение содержания красителя свыше 0,16 мас.% нецелесообразно из-за удорожания состава. Концентрацию активирующей добавки -кислоты выбирали для обеспечения оптимальной повышенной дезактивирующей способности. При этом оптимальная дезактивирующая способность достигалась при содержании кислоты в предлагаемом составе не менее 0,94 мас.%. При меньшем содержании кислоты понижается дезактивирующая способность состава. Увеличение содержания кислоты свыше 1 мас.% нецелесообразно, так как при этом повышение дезактивирующих свойств не наблюдалось. Для улучшения снимаемости покрытия с материалов в предлагаемый состав вводили пластификатор— глицерин. Из всех исследованных пластификаторов глицерин не ухудшал дезактивирующих свойств и внешнего вида покрытия. Выбор предельных концентраций глицерина проводили в зависимости от снимаемости покрытия с поверхностей. При его содержании меньшем 3,4 мас.% ухудшается снимаемость покрытия, а при содержании 3,4-3,6 мас.% достигается снимаемость покрытия сплошной лентой без усилия. Оптимальным следует считать содержание глицерина в предлагаемом составе 3,4-3,6 мас.%. Проверку эффективности дезактивации предлагаемым составом производили на рабочем оборудовании атомной станции по изменению его загрязненности бета-радиоактивными веществами. Эффективность очистки оценивали по коэффициенту дезактивации (табл. 2). Анализ данных табл. 2 показывает, что поставленная цель достигается при содержании компонентов состава в предлагаемых пределах концентраций. Заявляемый состав характеризуется коэффициентом дезактивации 12-250 при исходных уровнях загрязненности по бета-активности 4000-10000, сокращенным технологическим циклом, а именно двухкратным нанесением слоев, временем сушки покрытия 0,5-1 час, съемом пленки без растрескивания, и пониженным уровнем загрязненности снимаемой пленки. Применение заявляемого состава позволяет увеличить эффективность дезактивации сухим способом, сократить трудозатраты, улучшить условия труда при устранении 5 радиоактивных загрязнений.

Дивитися

Додаткова інформація

Автори англійською

Antonova Yuliia-Liudmyla Stanislavivna, Malinov Viktor Isakovych, Denysenko Halyna Ivanivna, Stas Olha Petrivna, Yevtieiev Yurii Lvovych, Phrydman Mykola Abramovych

Автори російською

Антонова Юлия-Людмила Станиславовна, Малинов Виктор Исакович, Денисенко Галина Ивановна, Стась Ольга Петровна, Евтеев Юрий Львович, Фридман Николай Абрамович

МПК / Мітки

МПК: G21F 1/00, C09D 5/20

Мітки: дезактивуючого, покриття, композиція, зйомного

Код посилання

<a href="https://ua.patents.su/3-20991-kompoziciya-dlya-dezaktivuyuchogo-zjjomnogo-pokrittya.html" target="_blank" rel="follow" title="База патентів України">Композиція для дезактивуючого зйомного покриття</a>

Подібні патенти
