Елемент регулярної насадки масообмінного апарата

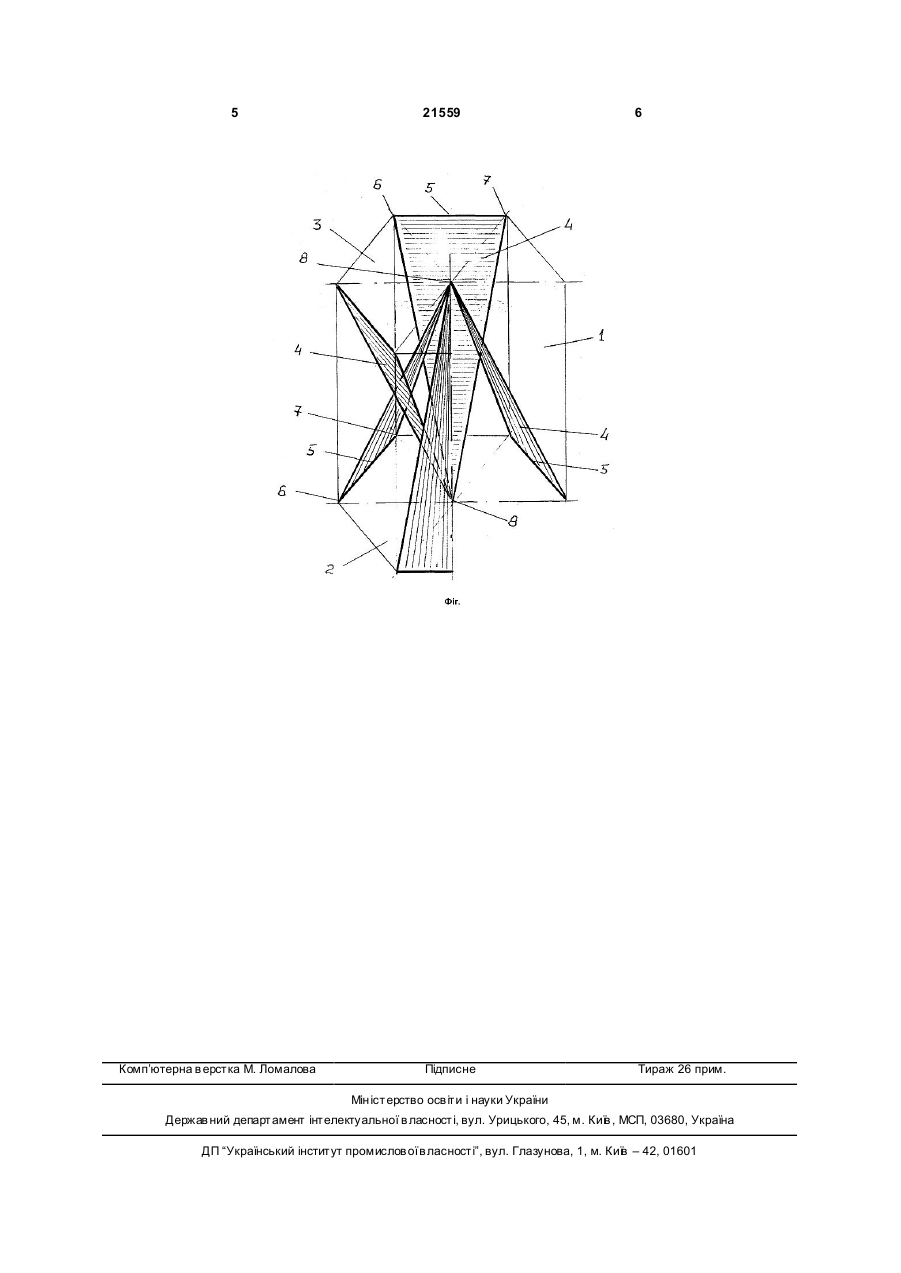

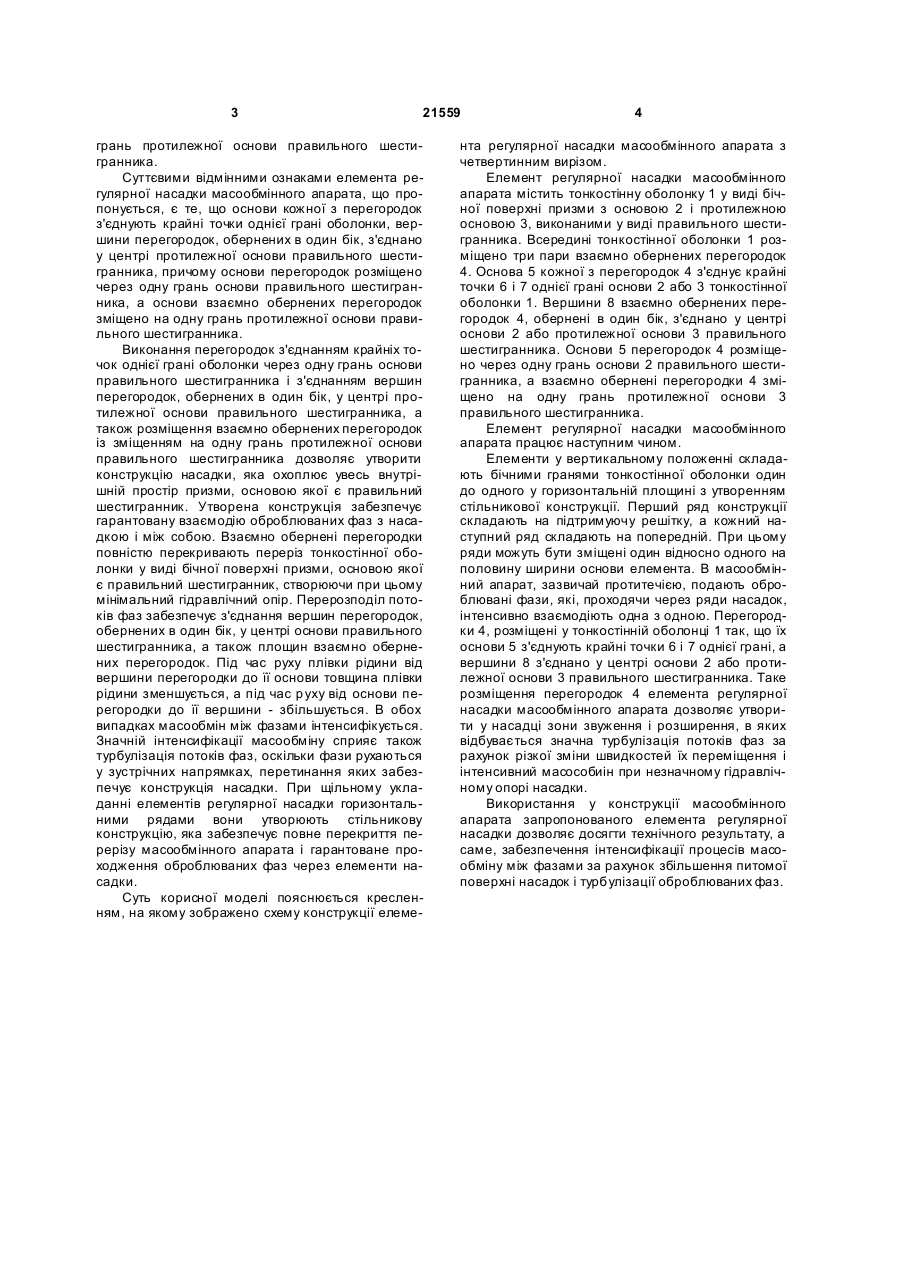

Елемент регулярної насадки масообмінного апарата, що містить тонкостінну оболонку у вигляді бічної поверхні призми, основою якої є правиль 3 21559 грань протилежної основи правильного шестигранника. Суттєвими відмінними ознаками елемента регулярної насадки масообмінного апарата, що пропонується, є те, що основи кожної з перегородок з'єднують крайні точки однієї грані оболонки, вершини перегородок, обернених в один бік, з'єднано у центрі протилежної основи правильного шестигранника, причому основи перегородок розміщено через одну грань основи правильного шестигранника, а основи взаємно обернених перегородок зміщено на одну грань протилежної основи правильного шестигранника. Виконання перегородок з'єднанням крайніх точок однієї грані оболонки через одну грань основи правильного шестигранника і з'єднанням вершин перегородок, обернених в один бік, у центрі протилежної основи правильного шестигранника, а також розміщення взаємно обернених перегородок із зміщенням на одну грань протилежної основи правильного шестигранника дозволяє утворити конструкцію насадки, яка охоплює увесь внутрішній простір призми, основою якої є правильний шестигранник. Утворена конструкція забезпечує гарантовану взаємодію оброблюваних фаз з насадкою і між собою. Взаємно обернені перегородки повністю перекривають переріз тонкостінної оболонки у виді бічної поверхні призми, основою якої є правильний шестигранник, створюючи при цьому мінімальний гідравлічний опір. Перерозподіл потоків фаз забезпечує з'єднання вершин перегородок, обернених в один бік, у центрі основи правильного шестигранника, а також площин взаємно обернених перегородок. Під час руху плівки рідини від вершини перегородки до її основи товщина плівки рідини зменшується, а під час р уху від основи перегородки до її вершини - збільшується. В обох випадках масообмін між фазами інтенсифікується. Значній інтенсифікації масообміну сприяє також турбулізація потоків фаз, оскільки фази рухаються у зустрічних напрямках, перетинання яких забезпечує конструкція насадки. При щільному укладанні елементів регулярної насадки горизонтальними рядами вони утворюють стільникову конструкцію, яка забезпечує повне перекриття перерізу масообмінного апарата і гарантоване проходження оброблюваних фаз через елементи насадки. Суть корисної моделі пояснюється кресленням, на якому зображено схему конструкції елеме 4 нта регулярної насадки масообмінного апарата з четвертинним вирізом. Елемент регулярної насадки масообмінного апарата містить тонкостінну оболонку 1 у виді бічної поверхні призми з основою 2 і протилежною основою 3, виконаними у виді правильного шестигранника. Всередині тонкостінної оболонки 1 розміщено три пари взаємно обернених перегородок 4. Основа 5 кожної з перегородок 4 з'єднує крайні точки 6 і 7 однієї грані основи 2 або 3 тонкостінної оболонки 1. Вершини 8 взаємно обернених перегородок 4, обернені в один бік, з'єднано у центрі основи 2 або протилежної основи 3 правильного шестигранника. Основи 5 перегородок 4 розміщено через одну грань основи 2 правильного шестигранника, а взаємно обернені перегородки 4 зміщено на одну грань протилежної основи 3 правильного шестигранника. Елемент регулярної насадки масообмінного апарата працює наступним чином. Елементи у вертикальному положенні складають бічними гранями тонкостінної оболонки один до одного у горизонтальній площині з утворенням стільникової конструкції. Перший ряд конструкції складають на підтримуючу решітку, а кожний наступний ряд складають на попередній. При цьому ряди можуть бути зміщені один відносно одного на половину ширини основи елемента. В масообмінний апарат, зазвичай протитечією, подають оброблювані фази, які, проходячи через ряди насадок, інтенсивно взаємодіють одна з одною. Перегородки 4, розміщені у тонкостінній оболонці 1 так, що їх основи 5 з'єднують крайні точки 6 і 7 однієї грані, а вершини 8 з'єднано у центрі основи 2 або протилежної основи 3 правильного шестигранника. Таке розміщення перегородок 4 елемента регулярної насадки масообмінного апарата дозволяє утворити у насадці зони звуження і розширення, в яких відбувається значна турбулізація потоків фаз за рахунок різкої зміни швидкостей їх переміщення і інтенсивний масособиін при незначному гідравлічному опорі насадки. Використання у конструкції масообмінного апарата запропонованого елемента регулярної насадки дозволяє досягти технічного результату, а саме, забезпечення інтенсифікації процесів масообміну між фазами за рахунок збільшення питомої поверхні насадок і турбулізації оброблюваних фаз. 5 Комп’ютерна в ерстка М. Ломалова 21559 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
