Герметизатор насосних штанг

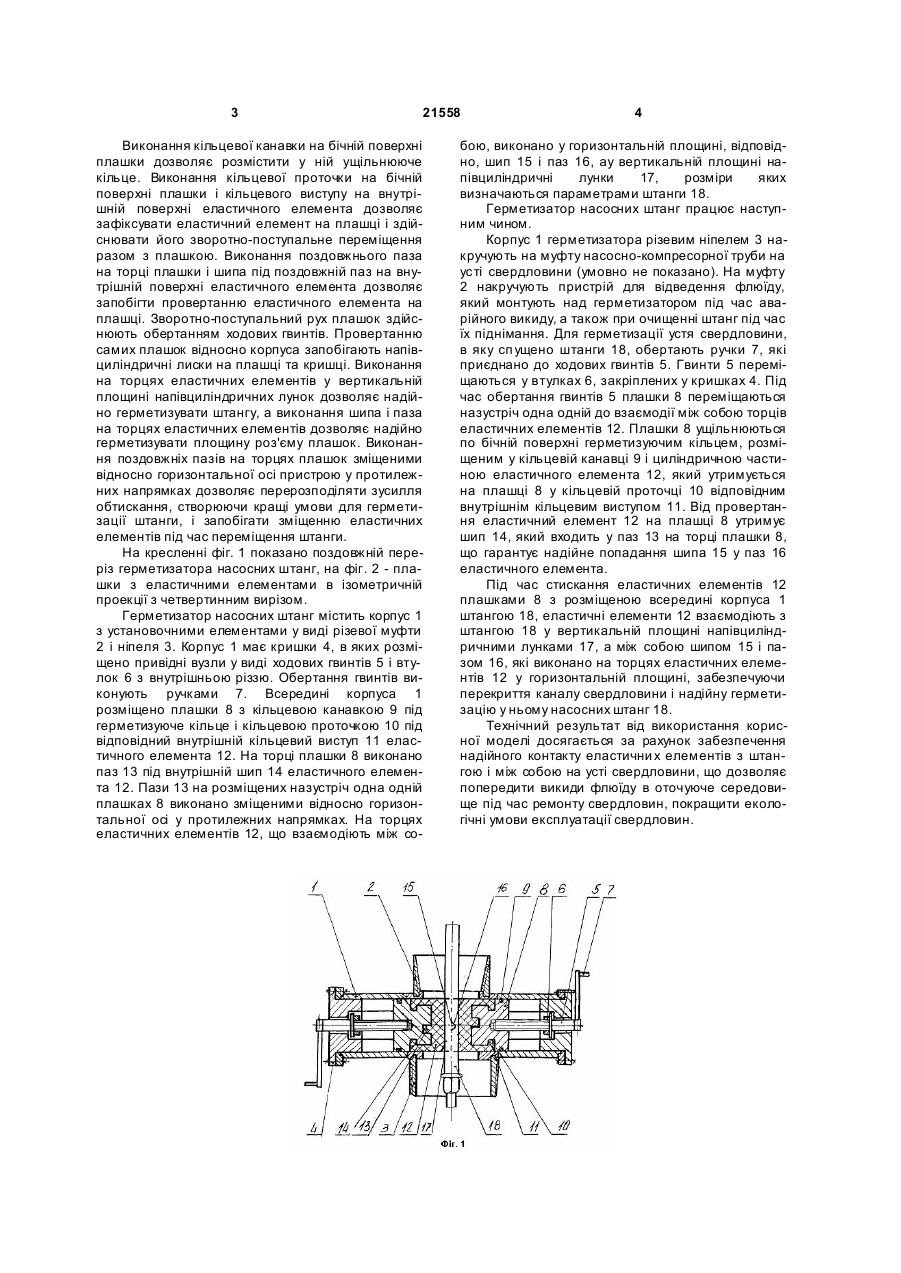

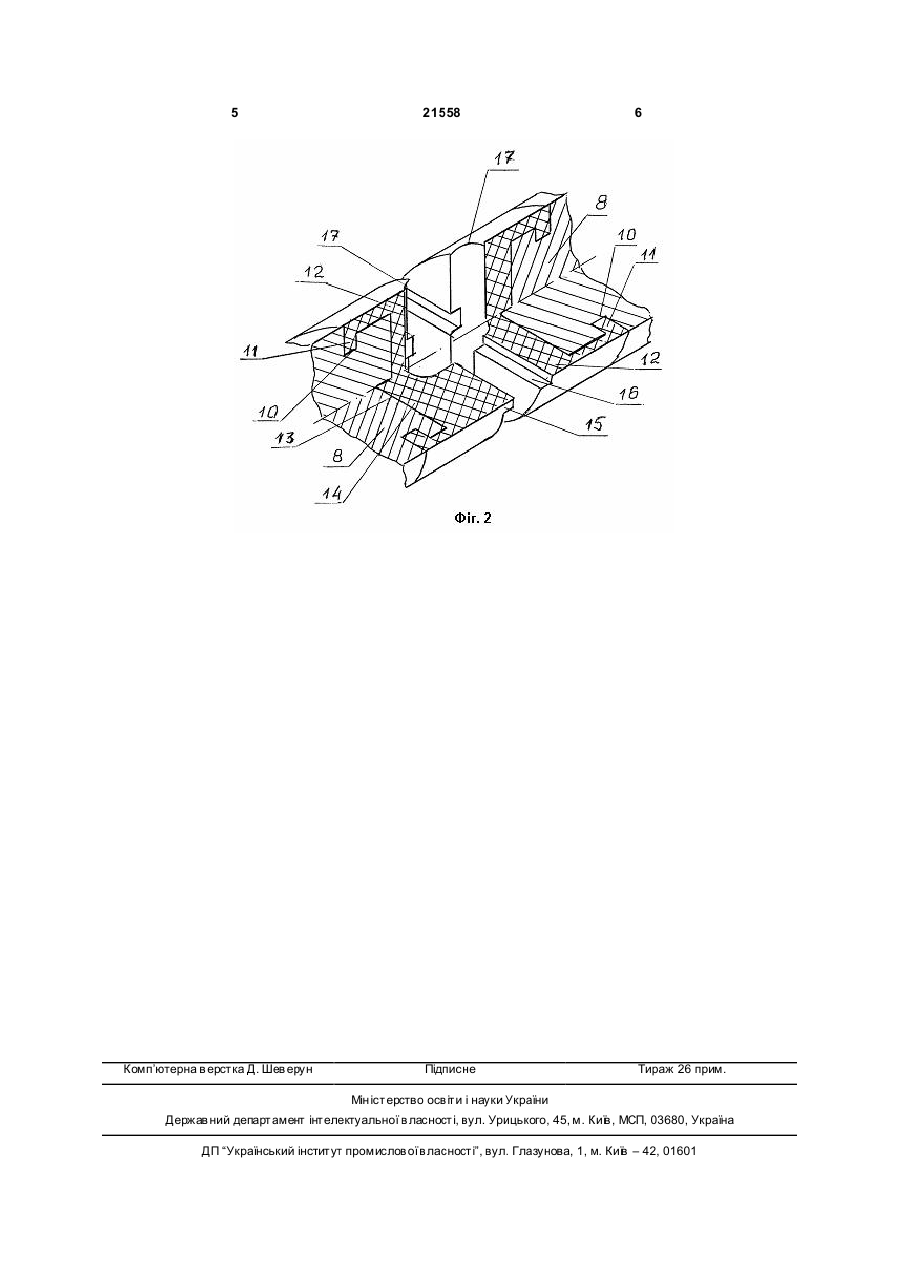

Герметизатор насосних штанг, що містить корпус, кришки, плашки з еластичними елементами на торцях, привідні вузли, виконані у вигляді 3 21558 Виконання кільцевої канавки на бічній поверхні плашки дозволяє розмістити у ній ущільнююче кільце. Виконання кільцевої проточки на бічній поверхні плашки і кільцевого виступу на внутрішній поверхні еластичного елемента дозволяє зафіксувати еластичний елемент на плашці і здійснювати його зворотно-поступальне переміщення разом з плашкою. Виконання поздовжнього паза на торці плашки і шипа під поздовжній паз на внутрішній поверхні еластичного елемента дозволяє запобігти провертанню еластичного елемента на плашці. Зворотно-поступальний рух плашок здійснюють обертанням ходових гвинтів. Провертанню самих плашок відносно корпуса запобігають напівциліндричні лиски на плашці та кришці. Виконання на торцях еластичних елементів у вертикальній площині напівциліндричних лунок дозволяє надійно герметизувати штангу, а виконання шипа і паза на торцях еластичних елементів дозволяє надійно герметизувати площину роз'єму плашок. Виконання поздовжніх пазів на торцях плашок зміщеними відносно горизонтальної осі пристрою у протилежних напрямках дозволяє перерозподіляти зусилля обтискання, створюючи кращі умови для герметизації штанги, і запобігати зміщенню еластичних елементів під час переміщення штанги. На кресленні фіг. 1 показано поздовжній переріз герметизатора насосних штанг, на фіг. 2 - плашки з еластичними елементами в ізометричній проекції з четвертинним вирізом. Герметизатор насосних штанг містить корпус 1 з установочними елементами у виді різевої муфти 2 і ніпеля 3. Корпус 1 має кришки 4, в яких розміщено привідні вузли у виді ходових гвинтів 5 і втулок 6 з внутрішньою різзю. Обертання гвинтів виконують ручками 7. Всередині корпуса 1 розміщено плашки 8 з кільцевою канавкою 9 під герметизуюче кільце і кільцевою проточкою 10 під відповідний внутрішній кільцевий виступ 11 еластичного елемента 12. На торці плашки 8 виконано паз 13 під внутрішній шип 14 еластичного елемента 12. Пази 13 на розміщених назустріч одна одній плашках 8 виконано зміщеними відносно горизонтальної осі у протилежних напрямках. На торцях еластичних елементів 12, що взаємодіють між со 4 бою, виконано у горизонтальній площині, відповідно, шип 15 і паз 16, ay вертикальній площині напівциліндричні лунки 17, розміри яких визначаються параметрами штанги 18. Герметизатор насосних штанг працює наступним чином. Корпус 1 герметизатора різевим ніпелем 3 накручують на муфту насосно-компресорної труби на усті свердловини (умовно не показано). На муфту 2 накручують пристрій для відведення флюїду, який монтують над герметизатором під час аварійного викиду, а також при очищенні штанг під час їх піднімання. Для герметизації устя свердловини, в яку сп ущено штанги 18, обертають ручки 7, які приєднано до ходових гвинтів 5. Гвинти 5 переміщаються у втулках 6, закріплених у кришках 4. Під час обертання гвинтів 5 плашки 8 переміщаються назустріч одна одній до взаємодії між собою торців еластичних елементів 12. Плашки 8 ущільнюються по бічній поверхні герметизуючим кільцем, розміщеним у кільцевій канавці 9 і циліндричною частиною еластичного елемента 12, який утримується на плашці 8 у кільцевій проточці 10 відповідним внутрішнім кільцевим виступом 11. Від провертання еластичний елемент 12 на плашці 8 утримує шип 14, який входить у паз 13 на торці плашки 8, що гарантує надійне попадання шипа 15 у паз 16 еластичного елемента. Під час стискання еластичних елементів 12 плашками 8 з розміщеною всередині корпуса 1 штангою 18, еластичні елементи 12 взаємодіють з штангою 18 у вертикальній площині напівциліндричними лунками 17, а між собою шипом 15 і пазом 16, які виконано на торцях еластичних елементів 12 у горизонтальній площині, забезпечуючи перекриття каналу свердловини і надійну герметизацію у ньому насосних штанг 18. Технічний результат від використання корисної моделі досягається за рахунок забезпечення надійного контакту еластични х елементів з штангою і між собою на усті свердловини, що дозволяє попередити викиди флюїду в оточуюче середовище під час ремонту свердловин, покращити екологічні умови експлуатації свердловин. 5 Комп’ютерна в ерстка Д. Шев ерун 21558 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
