Прилад для зчитування інформації з віддаленого джерела

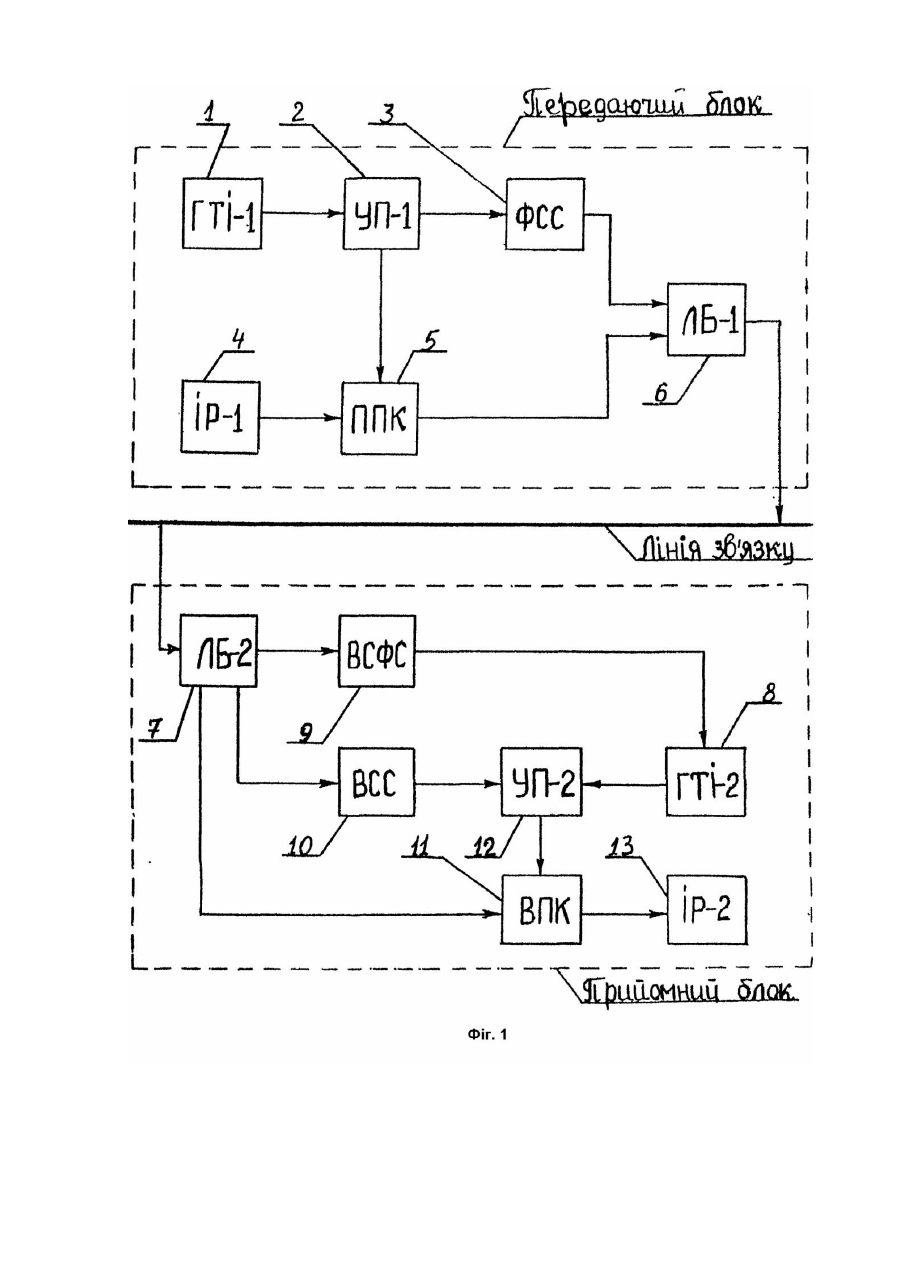

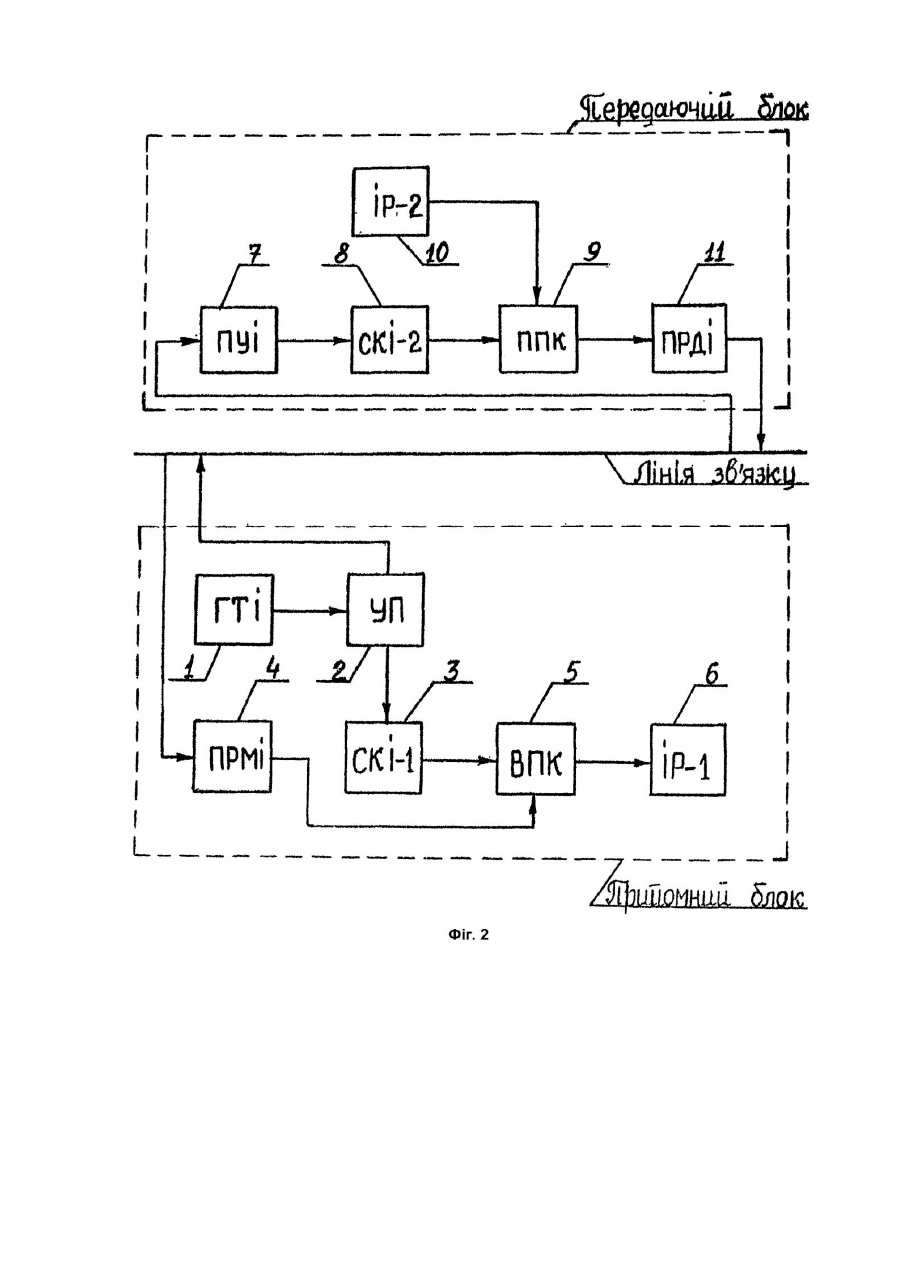

Винахід відноситься до засобів передачі телемеханічної інформації і може бути використаний для побудови на його базі систем телеуправління, телесигналізації, телевимірювання. Мета винаходу - підвищення надійності, захищеності від перешкод, раціоналізація всієї телемеханічної системи. В даний час існує ряд промислових систем телемеханіки, які використовують часовий розподіл сигналів в виді кодових комбінацій. Розглянуті комплекс систем телемеханіки ТМ-120, ТМ-320, ТМ-310, ТМ-620, ТМ-511, ТМ-512, ТМ-130, інтерфейс пристрою послідовного обміну мікроЕОМ "Електроніка 60М". Передача інформації в розглянутих системах побудована згідно представленої на фіг.1 типової структурної схеми. Тактові імпульси с генератора тактових імпульсів (ГТІ-1) - 1 поступають на управляючий пристрій (УП-I) - 2 і розприділяються по двом каналам - для формування синхронізуючих сигналів в пристрої (ФСС) - 3 і для перетворення інформації, представленої в паралельному коді на інформаційних регістрах (ІР-1) - 4 в послідовний, в пристрої (ППК) - 5, Набір синхронізуючих і інформаційних імпульсів підсилюється в лінійному блоці (ЛБ-I) - 6 і поступає в лінію зв'язку, яка з'єднує передаючий і прийомний блоки. Прийняті лінійним блоком (ЛБ-2) - 7 імпульси підсилюються, відновлюють початкову форму і розприділяються для виділення сигналу для синфазування генератора тактових імпульсів (ГТІ-2) - 8 в пристрої (ВСФС) - 9, для виділення синхронізуючого сигналу в пристрої (ВСС) - 10, для пристрою відтворення інформації в паралельному коді (ВПК) - 11. Управляючий пристрій (УП-2) - 12 виробляє імпульси синфазні і синхронізовані з інформаційними. Відтворена інформація фіксується на інформаційних регістрах (ІР-2) - 13. Недоліком телемеханічних, систем передачі інформації згідно існуючої структурної схеми являється складна система синхронізації: необхідність формування синхронізуючих сигналів в передаючому блоці, виділення синхронізуючих сигналів, побудова схеми корекції фази тактових імпульсів генератора і схеми синхронізації роботи управляючого пристрою в прийомному блоці. Технічні неполадки в системі синхронізації приводять до виходу з ладу всієї системи телемеханіки. В основу винаходу, що заявляється, поставлено завдання створення приладу для передачі інформації без складної системи синхронізації. Це досягається зміною структурної схеми, відмовою від-функціонування двох генераторів тактових імпульсів - в передаючому і прийомному блоці. Ні в одному із розглянутих аналогів не зустрічаються такі ознаки як передача телемеханічної інформації з допомогою одного генератора тактових імпульсів і зв'язаної з цим відсутністю складної системи синхронізації. Ця обставина забезпечує винаходу, що заявляється, критерій "винахідницький рівень". Прилад для зчитування інформації з віддаленого джерела (фіг.2) складається з прийомного і передаючого блоку, які з'єднані однопровідною лінією зв'язку. Прийомний блок складається з генератора тактових імпульсів (ГТІ) - 1, управляючого пристрою (УЛ) -2, один з виходів якого з'єднаний з лінією зв'язку, пристрою для створення синхрокілець управляючих імпульсів (СКІ-1) - 3, входом з'єднаного з другим виходом управляючого пристрою, з'єднаного з лінією зв'язку прийомника інформаційних імпульсів (ПРМІ) - 4, відтворювача паралельного кода інформації (ВПК) - 5, інформаційних регістрів (ІР-1)- 6, з'єднаних з ви ходом відтворювача паралельного кода інформації. Передаючий блок складається з з'єднаного з лінією зв'язку прийомника управляючих імпульсів (ПУІ) - 7, пристрою для створення синхрокілець управляючих імпульсів (СКІ-2) - 8, входом з'єднаного з виходом прийомника управляючих імпульсів, перетворювача паралельного кода інформації в послідовний (ППК) - 9, входом з'єднаного з інформаційними регістрами (ІР-2) - 10 і виходом пристрою для створення синхрокілець управляючих імпульсів, передатчика інформаційних імпульсів (ПРДІ) 11, виходом з'єднаного з лінією зв'язку. Прилад для зчитування інформації з віддаленого джерела побудовано згідно представленої структурної схеми з використанням сучасної елементної бази напівпровідників і інтегральних мікросхем і працює слідуючим чином: імпульси з генератора тактових імпульсів (ГТІ) - 1 поступають в управляючий пристрій (УП) - 2 і розприділяються по двом каналам - для передачі в лінію зв'язку і для управління роботою пристрою (СКІ-1) 3. Прийомник управляючих імпульсів (ПУІ) - 7 блоку передачі інформації підсилює і відновлює форму імпульсів, прийнятих з лінії зв'язку. Пристрій (СКІ-2) - 8 перетворює послідовність управляючих імпульсів в синхрокільце з числом імпульсів в синхрокільці рівному числу розрядів, зчитуваної з інформаційного регістра (ІР-2) -10 інформації. В пристрої (ППК)-9 інформація, представлена в паралельному коді, перетворюється в послідовний. Пристрій (ПРДІ) - 11 передає інформаційні сигнали в лінію зв'язку. Друге синхрокільце з такою ж кількістю імпульсів в синхрокільці формується в пристрої (СКІ-1) - 3 прийомного блоку. Послідовний код інформації, прийнятий пристроєм (ПРМІ) - 4, з допомогою синхрокільця імпульсів, в пристрої (ВПК) - 5 перетворюється в паралельний код і фіксується на інформаційних регістрах (ІР-1) - 6. Синхрокільця функціонують безперервно і передають телемеханічну інформацію, захищаючи її від перешкод методом багатократного повторення.
