Куля для гладкоствольної зброї

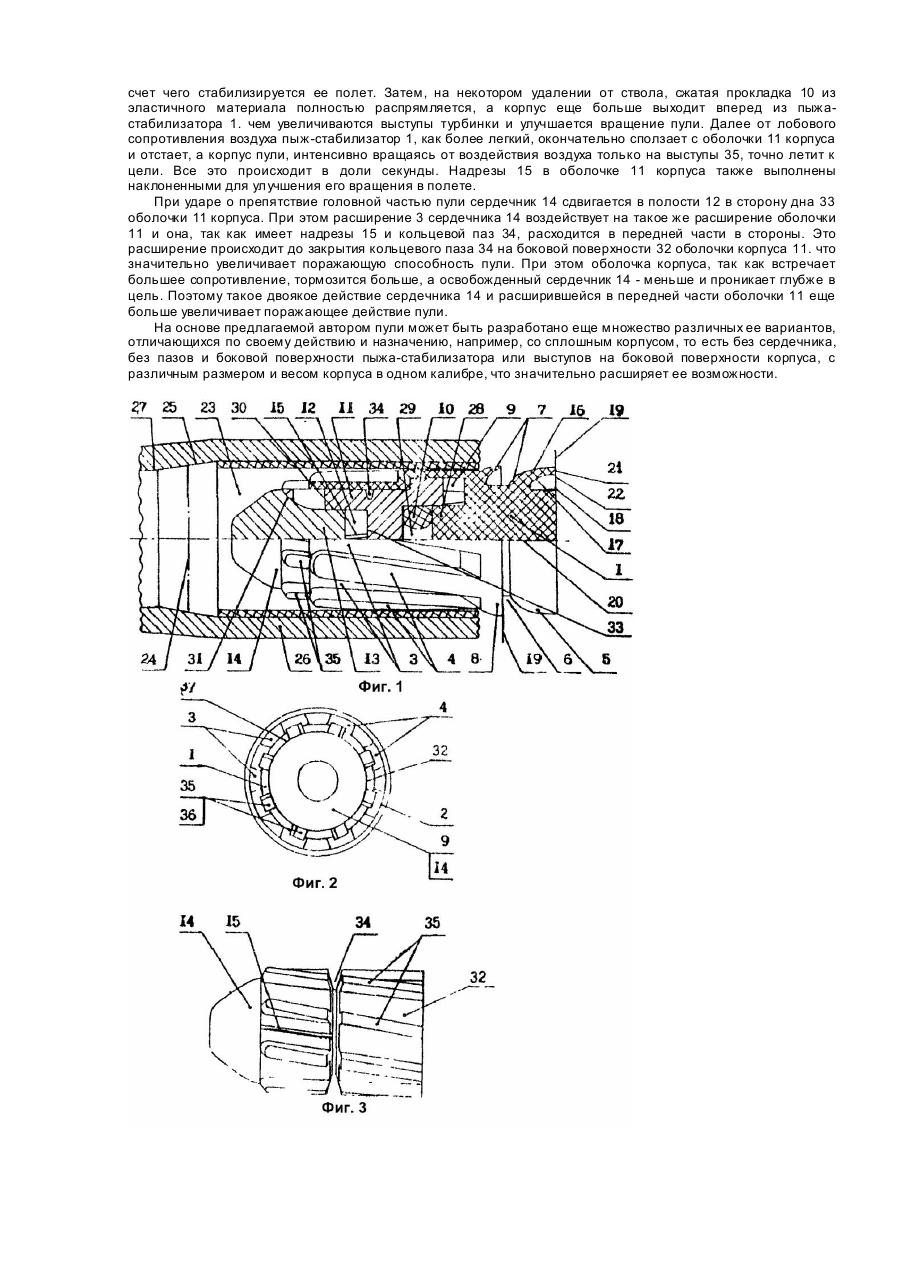

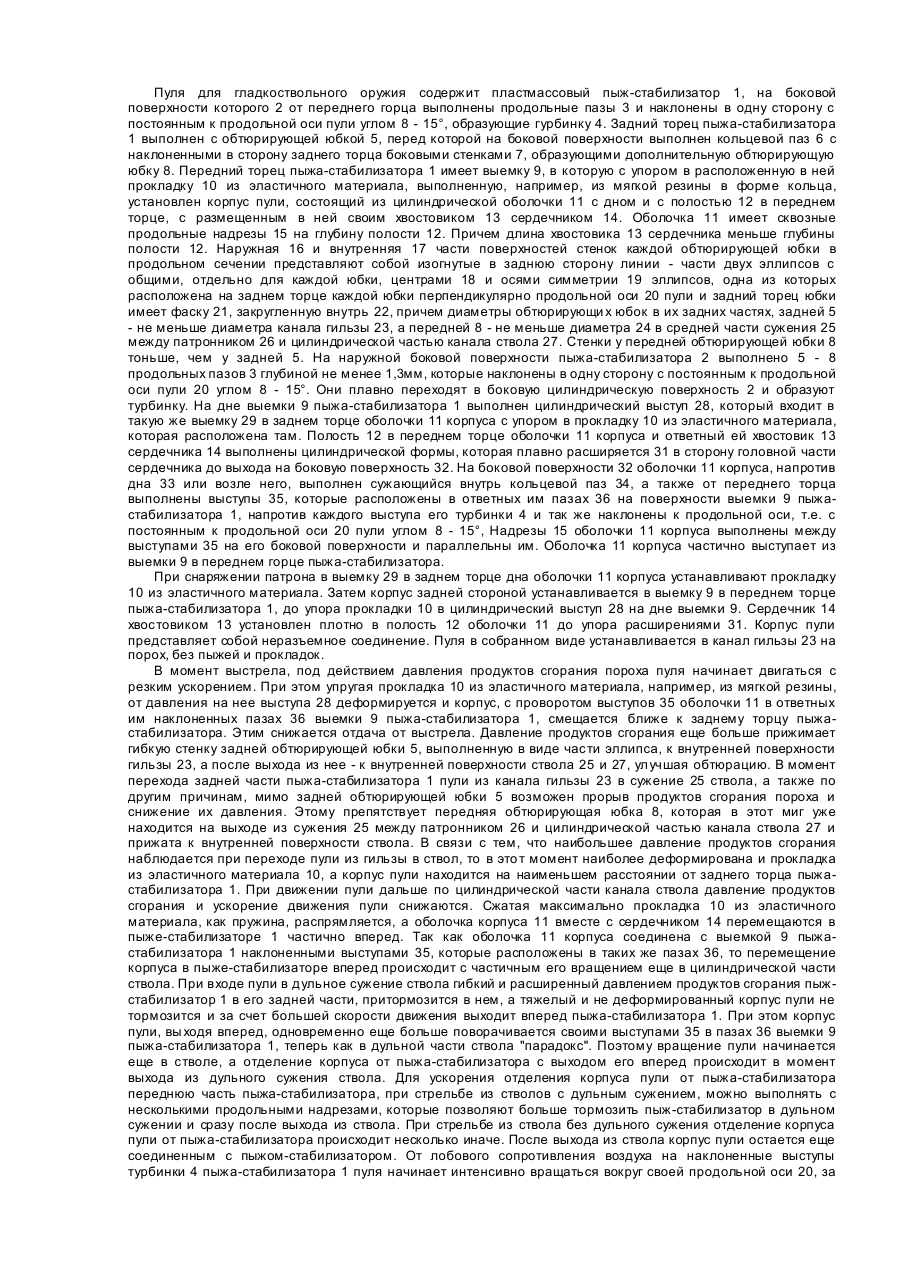

Изобретение относится к боеприпасам, а именно к пулям (для гладкоствольных охотничьих ружей). Известна пуля для гладкоствольного оружия, содержащая корпус и пластмассовый пыж-стабилизатор, выполненный с обтюрирующей юбкой на заднем торце, турбинкой на боковой поверхности и выемкой на переднем торце, в которую установлен корпус. Недостатком указанной пули является низкая точность попадания, которая при заводских испытаниях на Тульском оружейном заводе даже на расстоянии 45м и отечественного оружия показала результат, равный, в среднем, 231мм, что вызвано, по мнению автора, неравномерной деформацией свинцового корпуса пули, пыжа-стабилизатора и отсутствием интенсивного вращения в полете, а также незначительная, по сравнению с лучшими зарубежными образцами, скорость полета, которую еще можно увеличить и поражающая способность. В основу изобретения поставленная задача создания пули для гладкоствольного оружия, в которой путем изменения конструкции корпуса и пыжа-стабилизатора обеспечивается снижение отдачи при выстреле, улучшение обтюрации при движении в стволе, улучшение вращения вокруг продольной оси в полете, раскрытие головной части при ударе о цель, отделение с выходом вперед сердечника, за счет этого увеличение скорости полета пули, точности попадания и поражающей способности. Поставленная задача решается тем, что в п уле для гладкоствольного оружия, содержащей корпус и пластмассовый пыж-стабилизатор, выполненный с обтюрирующей юбкой на заднем торце, турбинкой на боковой поверхности и выемкой на переднем торце установлен корпус, согласно изобретению: 1. Корпус выполнен в виде цилиндрической оболочки с дном и сердечника с головной частью и хвостовиком, размещенным в полости оболочки, имеющей сквозные продольные надрезы на всю глубину полости, при этом длина хвостовика меньше глубины полости, а полость и ответный ее хвостовик сердечника выполнены плавно расширяющимися в сторону головной части сердечника до выхода на ее боковую поверхность, на боковой поверхности оболочки корпуса напротив дна выполнен сужающийся внутрь паз. Такое выполнение корпуса обеспечивает соединение оболочки с сердечником и при ударе пули передней частью о цель значительное увеличение поражающей способности, так как сердечник при ударе смещается в оболочке и воздействует своей расширяющейся частью на переднюю часть оболочки, расширяя ее. Оболочка в передней части от этого воздействия раздается в стороны, а сужающийся внутрь паз при этом закрывается, облегчая расширение и не позволяя передней части оболочки разгибаться дальше и загибаться назад. На боковой поверхности пыжа-стабилизатора перед задней обтюрирующей юбкой выполнен кольцевой паз с наклоненными в сторону заднего торца боковыми стенками, образующими дополнительную обтюрирующую юбк у, причем наружная и внутренняя части поверхности стенки каждой обтюрирующей юбки в продольном сечении представляют собой изогнутые в заднюю сторону линии - части двух эллипсов в общими, отдельно для каждой юбки, центрами и осями симметрии эллипсов, одна из которых расположена на заднем торце каждой юбки перпендикулярно продольной оси пули и задний торец юбки имеет закругленную внутреннюю фаску. Такое выполнение обтюрирующи х юбок позволяет во время выстрела исключать прорыв продуктов сгорания пороха вперед пули, особенно при ее выходе из гильзы и переходе через сужение в цилиндрическую часть ствола и этим увеличить скорость полета пули и точность попадания, так как при этом улучшается гибкость стенок юбок и плотность прилегания к внутренней поверхности гильзы и ствола, а также повышается КПД продуктов сгорания пороха. Турбинка пыжа-стабилизатора образована выполнением на его боковой поверхности от переднего торца продольных пазов глубиной не менее 1,3мм, наклоненных в одну сторону с постоянным к продольной оси пули углом 8 - 15°, плавно переходящих в боковую цилиндрическую поверхность перед дополнительной обтюрирующей юбкой. Такое выполнение турбинки снижает сопротивление при движении пули в стволе, особенно при наличии дульного сужения, а также за его пределами и способствует улучшению вращения пули вокруг ее оси за пределами ствола, а следовательно, стабилизации ее полета и точности попадания. 2. На дне выемки пыжа-стабилизатора выполнен цилиндрический выступ, который входит в такую же выемку в заднем торце дна оболочки корпуса с упором в прокладку из эластичного материала - для облегчения задней части корпуса, дополнительной центровки его в пыже-стабилизаторе и снижения отдачи в момент выстрела, что обеспечивает улучшение стабилизации полета пули, увеличивает точность попадания. 3. На боковой поверхности оболочки корпуса от ее переднего торца выполнены выступы, которые расположены в ответных им пазах на поверхности выемки пыжа-стабилизатора напротив каждого выступа его турбинки и также наклонены к продольной оси, которые способствуют соединению корпуса с пыжомстабилизатором их боковыми поверхностями при движении пули в стволе и сразу за его пределами, ускоряют вращение пули в полете вокруг ее продольной оси, так как выступы на оболочке корпуса являются дополнительной турбинкой. При движении пули в стволе и входе в его дульное сужение сжатый пыжстабилизатор притормозится в нем, а корпус не тормозится и за счет большей скорости стремится вырваться вперед. Двигаясь в дульном сужении быстрее пыжа стабилизатора, корпус одновременно проворачивается своими выступами з пазах выемки пыжа-стабилизатора, как пуля в нарезном стволе или в стволе "парадокс". Поэтому вращение корпуса пули начинается еще в дульном сужении ствола, что важно для стабилизации его полета. Все это увеличивает скорость полета пули, точность попадания и поражающую способность. 4. Надрезы оболочки корпуса выполнены между выступами на ее боковой поверхности и параллельны им, что дополнительно ускоряет вращение пули в полете вокруг ее продольной оси и увеличивает точность по падания и поражающую способность. Кроме того, корпус пули выполнен из металла, который не деформируется от резкого ускорения при выстреле еще в стволе, например, из мягкой стали и не загрязняет окружающую среду при попадании в нее. На фиг.1 показана пуля в составе патрона в стволе, продольный разрез; на фиг.2 - то же, вид спереди; на фиг.3 - корпус, вид сбоку. Пуля для гладкоствольного оружия содержит пластмассовый пыж-стабилизатор 1, на боковой поверхности которого 2 от переднего горца выполнены продольные пазы 3 и наклонены в одну сторону с постоянным к продольной оси пули углом 8 - 15°, образующие гурбинку 4. Задний торец пыжа-стабилизатора 1 выполнен с обтюрирующей юбкой 5, перед которой на боковой поверхности выполнен кольцевой паз 6 с наклоненными в сторону заднего торца боковыми стенками 7, образующими дополнительную обтюрирующую юбку 8. Передний торец пыжа-стабилизатора 1 имеет выемку 9, в которую с упором в расположенную в ней прокладку 10 из эластичного материала, выполненную, например, из мягкой резины в форме кольца, установлен корпус пули, состоящий из цилиндрической оболочки 11 с дном и с полостью 12 в переднем торце, с размещенным в ней своим хвостовиком 13 сердечником 14. Оболочка 11 имеет сквозные продольные надрезы 15 на глубину полости 12. Причем длина хвостовика 13 сердечника меньше глубины полости 12. Наружная 16 и внутренняя 17 части поверхностей стенок каждой обтюрирующей юбки в продольном сечении представляют собой изогнутые в заднюю сторону линии - части двух эллипсов с общими, отдельно для каждой юбки, центрами 18 и осями симметрии 19 эллипсов, одна из которых расположена на заднем торце каждой юбки перпендикулярно продольной оси 20 пули и задний торец юбки имеет фаску 21, закругленную внутрь 22, причем диаметры обтюрирующи х юбок в их задних частях, задней 5 - не меньше диаметра канала гильзы 23, а передней 8 - не меньше диаметра 24 в средней части сужения 25 между патронником 26 и цилиндрической частью канала ствола 27. Стенки у передней обтюрирующей юбки 8 тоньше, чем у задней 5. На наружной боковой поверхности пыжа-стабилизатора 2 выполнено 5 - 8 продольных пазов 3 глубиной не менее 1,3мм, которые наклонены в одну сторону с постоянным к продольной оси пули 20 углом 8 - 15°. Они плавно переходят в боковую цилиндрическую поверхность 2 и образуют турбинку. На дне выемки 9 пыжа-стабилизатора 1 выполнен цилиндрический выступ 28, который входит в такую же выемку 29 в заднем торце оболочки 11 корпуса с упором в прокладку 10 из эластичного материала, которая расположена там. Полость 12 в переднем торце оболочки 11 корпуса и ответный ей хвостовик 13 сердечника 14 выполнены цилиндрической формы, которая плавно расширяется 31 в сторону головной части сердечника до выхода на боковую поверхность 32. На боковой поверхности 32 оболочки 11 корпуса, напротив дна 33 или возле него, выполнен сужающийся внутрь кольцевой паз 34, а также от переднего торца выполнены выступы 35, которые расположены в ответных им пазах 36 на поверхности выемки 9 пыжастабилизатора 1, напротив каждого выступа его турбинки 4 и так же наклонены к продольной оси, т.е. с постоянным к продольной оси 20 пули углом 8 - 15°, Надрезы 15 оболочки 11 корпуса выполнены между выступами 35 на его боковой поверхности и параллельны им. Оболочка 11 корпуса частично выступает из выемки 9 в переднем горце пыжа-стабилизатора. При снаряжении патрона в выемку 29 в заднем торце дна оболочки 11 корпуса устанавливают прокладку 10 из эластичного материала. Затем корпус задней стороной устанавливается в выемку 9 в переднем торце пыжа-стабилизатора 1, до упора прокладки 10 в цилиндрический выступ 28 на дне выемки 9. Сердечник 14 хвостовиком 13 установлен плотно в полость 12 оболочки 11 до упора расширениями 31. Корпус пули представляет собой неразъемное соединение. Пуля в собранном виде устанавливается в канал гильзы 23 на порох, без пыжей и прокладок. В момент выстрела, под действием давления продуктов сгорания пороха пуля начинает двигаться с резким ускорением. При этом упругая прокладка 10 из эластичного материала, например, из мягкой резины, от давления на нее выступа 28 деформируется и корпус, с проворотом выступов 35 оболочки 11 в ответных им наклоненных пазах 36 выемки 9 пыжа-стабилизатора 1, смещается ближе к заднему торцу пыжастабилизатора. Этим снижается отдача от выстрела. Давление продуктов сгорания еще больше прижимает гибкую стенку задней обтюрирующей юбки 5, выполненную в виде части эллипса, к внутренней поверхности гильзы 23, а после выхода из нее - к внутренней поверхности ствола 25 и 27, улучшая обтюрацию. В момент перехода задней части пыжа-стабилизатора 1 пули из канала гильзы 23 в сужение 25 ствола, а также по другим причинам, мимо задней обтюрирующей юбки 5 возможен прорыв продуктов сгорания пороха и снижение их давления. Этому препятствует передняя обтюрирующая юбка 8, которая в этот миг уже находится на выходе из сужения 25 между патронником 26 и цилиндрической частью канала ствола 27 и прижата к внутренней поверхности ствола. В связи с тем, что наибольшее давление продуктов сгорания наблюдается при переходе пули из гильзы в ствол, то в это т момент наиболее деформирована и прокладка из эластичного материала 10, а корпус пули находится на наименьшем расстоянии от заднего торца пыжастабилизатора 1. При движении пули дальше по цилиндрической части канала ствола давление продуктов сгорания и ускорение движения пули снижаются. Сжатая максимально прокладка 10 из эластичного материала, как пружина, распрямляется, а оболочка корпуса 11 вместе с сердечником 14 перемещаются в пыже-стабилизаторе 1 частично вперед. Так как оболочка 11 корпуса соединена с выемкой 9 пыжастабилизатора 1 наклоненными выступами 35, которые расположены в таких же пазах 36, то перемещение корпуса в пыже-стабилизаторе вперед происходит с частичным его вращением еще в цилиндрической части ствола. При входе пули в дульное сужение ствола гибкий и расширенный давлением продуктов сгорания пыжстабилизатор 1 в его задней части, притормозится в нем, а тяжелый и не деформированный корпус пули не тормозится и за счет большей скорости движения выходит вперед пыжа-стабилизатора 1. При этом корпус пули, вы ходя вперед, одновременно еще больше поворачивается своими выступами 35 в пазах 36 выемки 9 пыжа-стабилизатора 1, теперь как в дульной части ствола "парадокс". Поэтому вращение пули начинается еще в стволе, а отделение корпуса от пыжа-стабилизатора с выходом его вперед происходит в момент выхода из дульного сужения ствола. Для ускорения отделения корпуса пули от пыжа-стабилизатора переднюю часть пыжа-стабилизатора, при стрельбе из стволов с дульным сужением, можно выполнять с несколькими продольными надрезами, которые позволяют больше тормозить пыж-стабилизатор в дульном сужении и сразу после выхода из ствола. При стрельбе из ствола без дульного сужения отделение корпуса пули от пыжа-стабилизатора происходит несколько иначе. После выхода из ствола корпус пули остается еще соединенным с пыжом-стабилизатором. От лобового сопротивления воздуха на наклоненные выступы турбинки 4 пыжа-стабилизатора 1 пуля начинает интенсивно вращаться вокруг своей продольной оси 20, за счет чего стабилизируется ее полет. Затем, на некотором удалении от ствола, сжатая прокладка 10 из эластичного материала полностью распрямляется, а корпус еще больше выходит вперед из пыжастабилизатора 1. чем увеличиваются выступы турбинки и улучшается вращение пули. Далее от лобового сопротивления воздуха пыж-стабилизатор 1, как более легкий, окончательно сползает с оболочки 11 корпуса и отстает, а корпус пули, интенсивно вращаясь от воздействия воздуха только на выступы 35, точно летит к цели. Все это происходит в доли секунды. Надрезы 15 в оболочке 11 корпуса также выполнены наклоненными для улучшения его вращения в полете. При ударе о препятствие головной частью пули сердечник 14 сдвигается в полости 12 в сторону дна 33 оболочки 11 корпуса. При этом расширение 3 сердечника 14 воздействует на такое же расширение оболочки 11 и она, так как имеет надрезы 15 и кольцевой паз 34, расходится в передней части в стороны. Это расширение происходит до закрытия кольцевого паза 34 на боковой поверхности 32 оболочки корпуса 11. что значительно увеличивает поражающую способность пули. При этом оболочка корпуса, так как встречает большее сопротивление, тормозится больше, а освобожденный сердечник 14 - меньше и проникает глубже в цель. Поэтому такое двоякое действие сердечника 14 и расширившейся в передней части оболочки 11 еще больше увеличивает поражающее действие пули. На основе предлагаемой автором пули может быть разработано еще множество различных ее вариантов, отличающихся по своему действию и назначению, например, со сплошным корпусом, то есть без сердечника, без пазов и боковой поверхности пыжа-стабилизатора или выступов на боковой поверхности корпуса, с различным размером и весом корпуса в одном калибре, что значительно расширяет ее возможности.
