Автоматичний вимикач

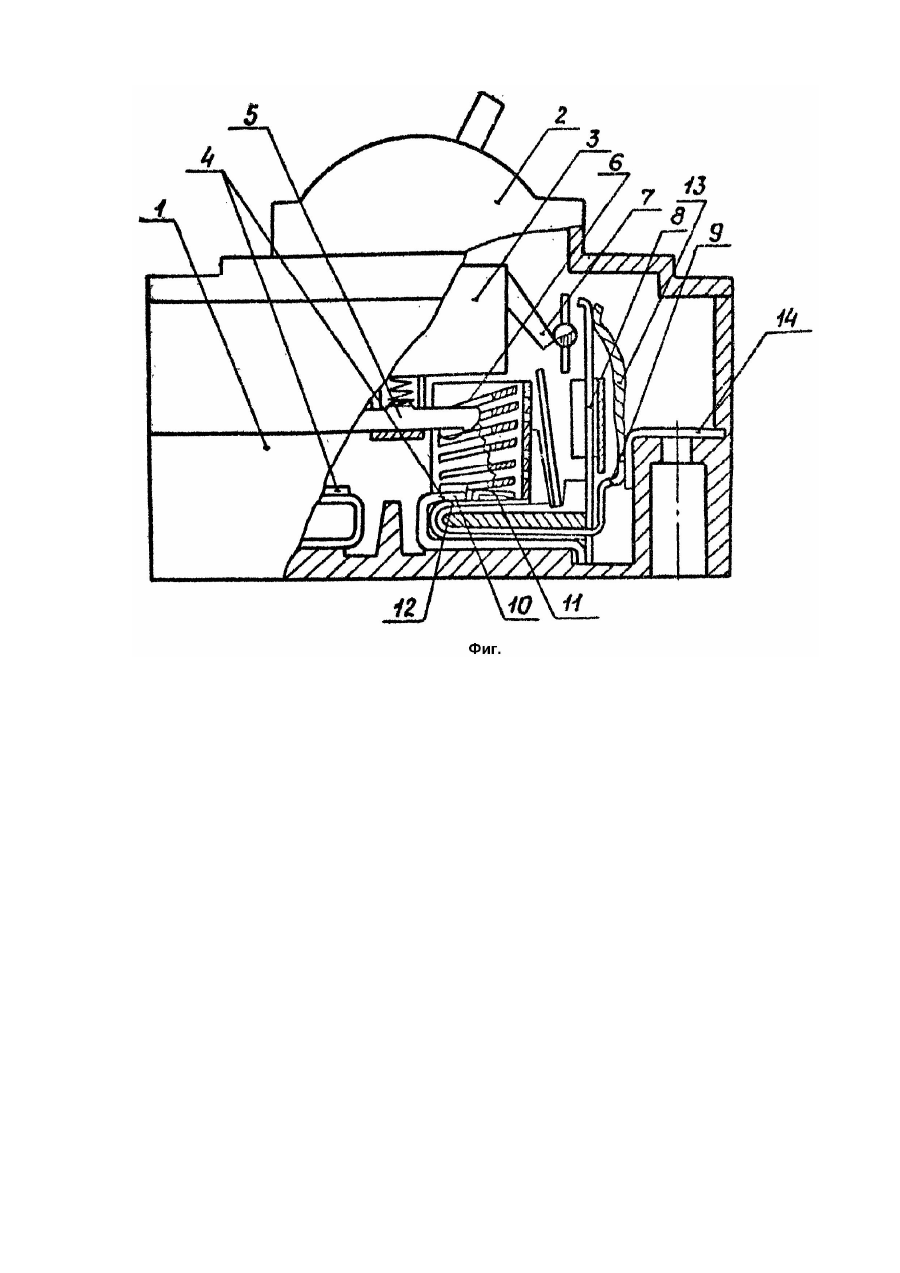

Изобретение относится к электроаппаратостроению, а именно к низковольтным автоматическим выключателям, обеспечивающим защиту электрических цепей от сверхтоков. Наиболее близким по технической сущности к заявляемому является автоматический выключатель, содержащий в каждом полюсе по два неподвижных контакта, подвижный контакт, выполненный в виде контактного мостика, защелку, механизм свободного расцепления, максимальный расцепитель, состоящий из термобиметаллической пластины и нагревателя, термобиметаллическая пластина одним своим концом жестко соединена непосредственно с концом подвижного контакта так, что неподвижный контакт выполняет функцию нагревателя. Недостатком этого выключателя является то, что термобиметалл находится под действием тока короткого замыкания в течение всего времени отключения, что может вызвать его перегорание при больших токах короткого замыкания, снижая надежность автоматического выключателя. В основу изобретения поставлена задача создания автоматического выключателя, в котором благодаря конструктивному усовершенствованию коммутационного узла термобиметалл предохраняется от расплавления при протекании тока короткого замыкания, за счет чего повышается надежность и предельная коммутационная способность выключателя. Поставленная задача решается тем, что в автоматическом выключателе, содержащем в каждом полюсе по два неподвижных контакта, подвижный контакт мостикового типа, защелку, механизм свободного расцепления, термобиметаллический максимальный расцепитель тока, который одним зажимом электрически соединен непосредственно с концом неподвижного контакта, расположенного со стороны этого расцепителя, согласно изобретению, это неподвижный контакт снабжен токопроводом, расположенным по внутреннему контуру этого неподвижного контакта с изолирующим зазором, при этом один конец токопровода является дугогасительным рогом, а второй конец токопровода соединен с выводом автоматического выключателя параллельно термобиметаллическому расцепителю. За счет того, что неподвижный контакт, расположенный со стороны термобиметаллического расцепителя, снабжен токопроводом, расположенным по внутреннему контуру этого неподвижного контакта, с изолирующим зазором, и при этом один конец токопровода является дугогасительным рогом, а второй конец токопровода соединен с выводом автоматического выключателя параллельно термобиметаллическому расцепителю, термобиметалл предохраняется от расплавления и за счет этого повышается надежность и предельная коммутационная способность выключателя. Сущность изобретения поясняется чертежом (фиг.), на котором показан в разрезе один полюс выключателя. Автоматический выключатель содержит изоляционный корпус, состоящий из основания 1, крышки 2, механизма свободного расцепления 3, неподвижные контакты 4, подвижный контакт 5 мостикового типа, дугогасительные камеры 6, защелку 7, термобиметаллический расцепитель 8, неподвижный контакт 4, расположенный со стороны расцепителя 8, снабжен токопроводом 9, расположенным по внутреннему контуру этого контакта с изолирующим зазором 10, один конец токопровода является дугогасительным рогом 11. Выключатель содержит изоляционную прокладку 12, изолирующую неподвижный контакт 4 от токопровода 9, гибкое соединение 13 термобиметаллического расцепителя 8, соединяющее его с выводом 14 выключателя, с которым свободным концом соединен токопровод 9. Устройство работает следующим образом. В нормальном режиме, когда неподвижные контакты 4 замкнуты подвижным контактом 5 мостикового типа, электрический ток проходит последовательно через контакты мостика 5, неподвижные контакты 4, термобиметаллический расцепитель 8, гибкое соединение 13 и вывод 14. При размыкании контактов 4 и 5 электрическая дуга сходит с неподвижного контакта 4 на дугогасительный рог 11 и ток идет через токопровод 9 на вывод 14, минуя термобиметаллический расцепитель 8, благодаря чему при протекании тока короткого замыкания термобиметалл предохраняется от расплавления. Таким образом, в заявляемом выключателе за счет наличия токопровода достигается повышение надежности и предельной коммутационной способности при коммутировании токов короткого замыкания.
