Прес-гранулятор
Номер патенту: 22273
Опубліковано: 03.02.1998
Формула / Реферат

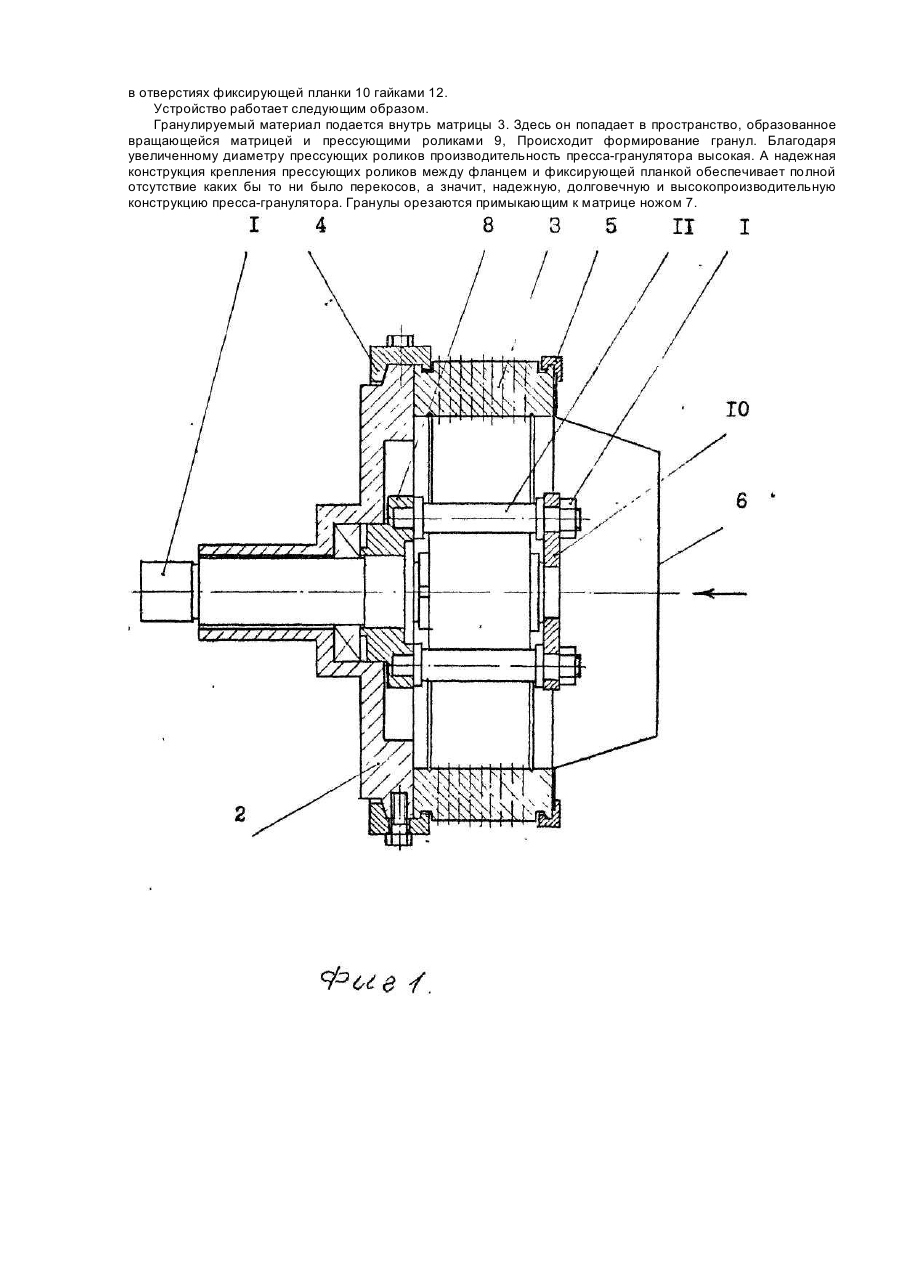

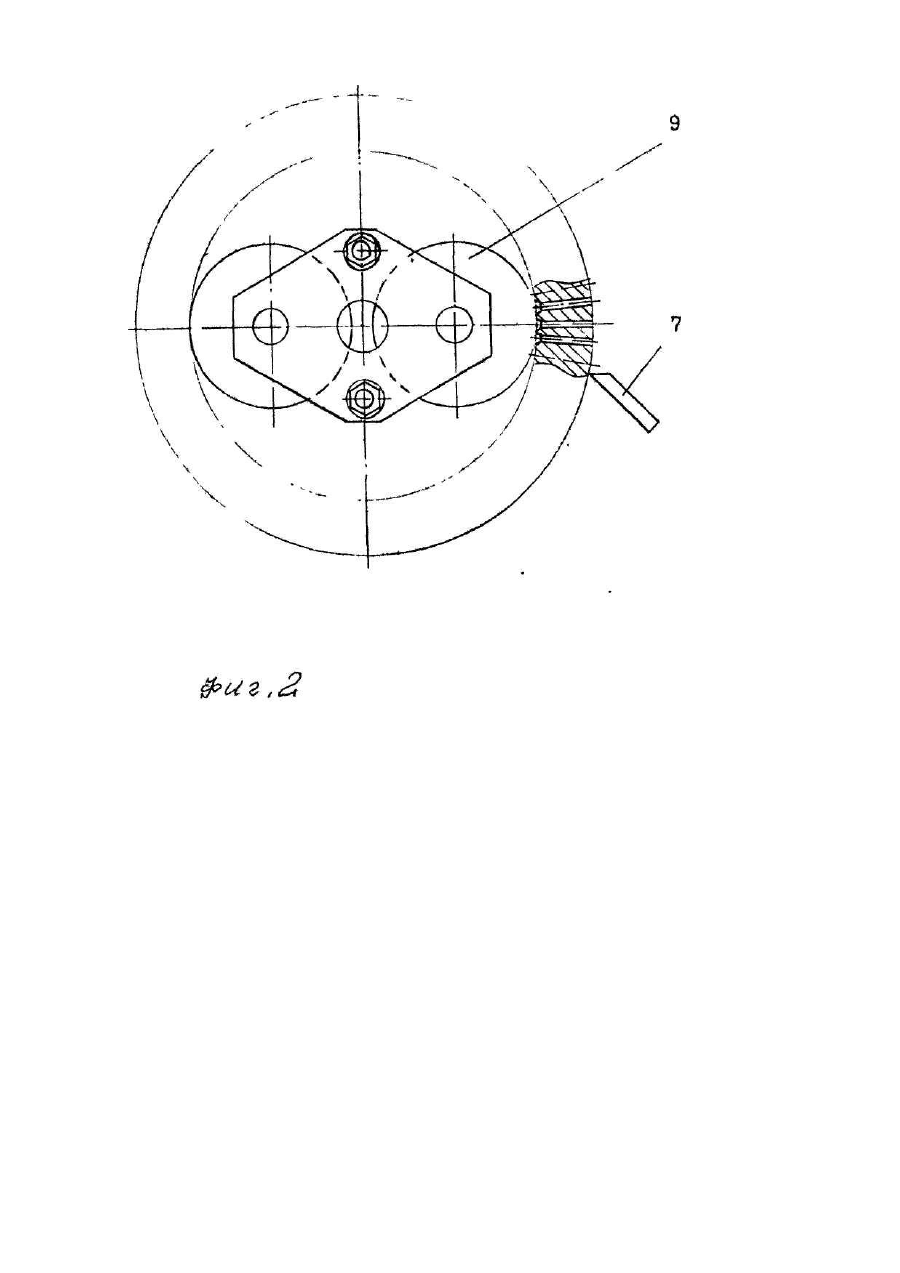

Пресс-гранулятор, содержащий центральную ось, установленную на ней с возможностью вращения планшайбу, деталями крепления связанную с матрицей, приемный конус, закрепленный элементом крепления на матрице, расположенный между ними нож, размещенный на центральной оси фланец С заглубленными в него и в фиксирующую планку осями прессующих роликов, отличающийся тем, что фланец закреплен на конце центральной оси, в нем дополнительно жестко укреплены стойки оси которых параллельны осям роликов и закреплены вторым концом в отверстиях фиксирующей планки гайками, при этом
Где dp - диаметр ролика;
dm - диаметр матрицы.
Текст
Изобретение относится к машиностроению, может быть использовано для кормоп-риготовления в комбикормовой промышленности и сельском хозяйстве, а также пищевой и химической промышленности. Известен гранулятор, применяемый в пищевой и комбикормовой промышленности [Авт.св. № 1489823, БИ № 24, 1989], содержащий вращающуюся матрицу с фильтрами, прессующие ролики, расположенные по обе стороны матрицы, которая выполнена в виде вертикального установленного диска, ролики расположены в смежных по направлению вращения квадрантах относительно горизонтального диаметра матрицы. При этом гранулятор снабжен направляющими лотками, установленными перед прессующими роликами. Гранулятор имеет два ножа для отрезки гранул. Однако данный гранулятор обладает низкой эффективностью и соответственно, низкой производительностью. Известен пресс-гранулятор типа Б6-ДГВ [Левченко В.И. и др. Производство и использование гранулированных кормов, Киев, "Урожай", 1982, с. 128]. Пресс-гранулятор состоит из планшайбы, к которой с помощью деталей крепления - 8 сегментов закреплена матрица. С другой стороны к матрице крепится с помощью элемента крепления специальной цепи приемный конус, перед которым размещен нож для отрезки гранул. На центральной оси, размещенной внутри планшайбы, установлен фланец, в отверстия которого введены оси прессующих роликов. Эти же оси другим концом входят в отверстия планки. В центре этой планки в прямоугольную прорезь входит центральная ось прессующего узла, конец которой выполнен в виде лопатки. К этому концу центральной оси и крепится фиксирующая планка с помощью гайки. Данная конструкция гранулятора имеет ряд недостатков: лопаткоподобная форма конца центральной оси, которая находится между прессующими роликам. и, не позволяет увеличить их диаметр, что влияет на условия прессования; ненадежное крепление роликов между .планкой и фланцем, путем затягивания гайки на центральной оси, приводит к перекосу осей роликов и, как следствие, быстрый и неравномерный износ рабочей поверхности как роликов, так и матрицы в процессе прессования; значительные затраты металла при изготовлении центральной оси, так как по длине оси имеется большой разбег диаметров. В основу изобретения поставлена задача усовершенствования пресса-гранулятора путем изменения конструкции центральной оси, узла крепления прессующих роликов, диаметра прессующих роликов обеспечить увеличение площади контакта между прессующими роликами и матрицей, повышение износостойкости рабочей поверхности роликов и матрицы, сокращение затрат металла. Поставленная задача решается тем, что в прессе-грануляторе, который содержит центральную ось, установленную на ней с возможностью вращения планшайбу, деталями крепления связанную с матрицей, приемный конус, закрепленный элементом крепления на матрице, расположенный между ними нож, размещенный на центральной оси фланец с заглубленными в него и в фиксирующую планку осями прессующих роликов, согласно изобретению, фланец закреплен на конце центральной оси, в нем дополнительно жестко укреплены стойки, оси которых параллельны осям роликов и закреплены вторым концом в отверстиях фиксирующей планки гайками, при этом где dp - диаметр ролика; dm - диаметр матрицы. Причинно-следственная связь между предлагаемыми признаками и ожидаемым техническим результатом заключается в следующем. Предложено выполнять центральную ось, заканчивающуюся в месте крепления на ней фланца. При этом сохраняется, как и в прототипе, в этом месте центральной оси обычная цилиндрическая форма. Таким образом, форма выполнения центральной оси уже не сможет ограничивать диаметры прессующих роликов. Даже незначительное увеличение диаметра прессующих роликов уже существенно влияет на производительность. Укороченная форма центральной оси, по сравнению с прототипом, позволяет значительно сократить расход металла и упростить технологию ее изготовления. Предложено в фланец дополнительно жестко укрепить стойки, оси которых параллельны осям роликов и закреплены вторым концом в отверстия фиксирующей планки гайками. Такое техническое решение обеспечивает надежное скрепление между собой фланца и фиксирующей планки, между которыми и закрепляются прессующие ролики. Именно такой вариант крепления приводит к полному отсутствию перекосов осей роликов, т.е. исключается быстрый и неравномерный износ рабочей поверхности как самих роликов, так и матрицы в процессе прессования. Количество этих дополнительных стоек может быть различным. Но наиболее рационально использовать 2 стойки, и с точки зрения надежности крепления, и с точки зрения оптимальной производительности. Предложено выполнять диаметр роликов увеличенным, при этом где dp - диаметр ролика; dm - диаметр матрицы. Предлагаемое соотношение позволяет оптимально увеличивать диаметр ролика, что существенно влияет на производительность устройства. Таким образом, именно совокупность предлагаемых признаков позволяет достигнуть ожидаемый технический результат. На фиг, 1 изображен общий вид пресса-гранулятора; на фиг. 2 - показан вид А общего вида прессагранулятора. Пресс-гранулятор состоит из неподвижной центральной оси 1, на которой с возможностью вращения установлена планшайба 2. Матрица 3 связана деталями крепления 4 с планшайбой 2 и элементами крепления 5 с приемным конусом 6. К матрице 3 примыкает перед приемным конусом 6 нож 7 для срезания гранул. На конце центральной оси 1 закреплен фланец 8, в отверстия которого заглублены одним концом оси прессующих роликов 9, второй конец этих осей вставлен в отверстия фиксирующей планки 10. Во фланце жестко укреплены две стойки 11, размещенные параллельно осям роликов 9 и закрепленные вторым концом в отверстиях фиксирующей планки 10 гайками 12. Устройство работает следующим образом. Гранулируемый материал подается внутрь матрицы 3. Здесь он попадает в пространство, образованное вращающейся матрицей и прессующими роликами 9, Происходит формирование гранул. Благодаря увеличенному диаметру прессующих роликов производительность пресса-гранулятора высокая. А надежная конструкция крепления прессующих роликов между фланцем и фиксирующей планкой обеспечивает полной отсутствие каких бы то ни было перекосов, а значит, надежную, долговечную и высокопроизводительную конструкцию пресса-гранулятора. Гранулы орезаются примыкающим к матрице ножом 7.
ДивитисяДодаткова інформація
Автори англійськоюZaiets Yurii Oleksandrovych, Zaets Yurii Oleksandrovych
Автори російськоюЗаец Юрий Александрович
МПК / Мітки
МПК: B30B 9/00, A01F 13/00
Мітки: прес-гранулятор
