Пристрій для нагріву і вивантаження металобрухту у плавильний агрегат

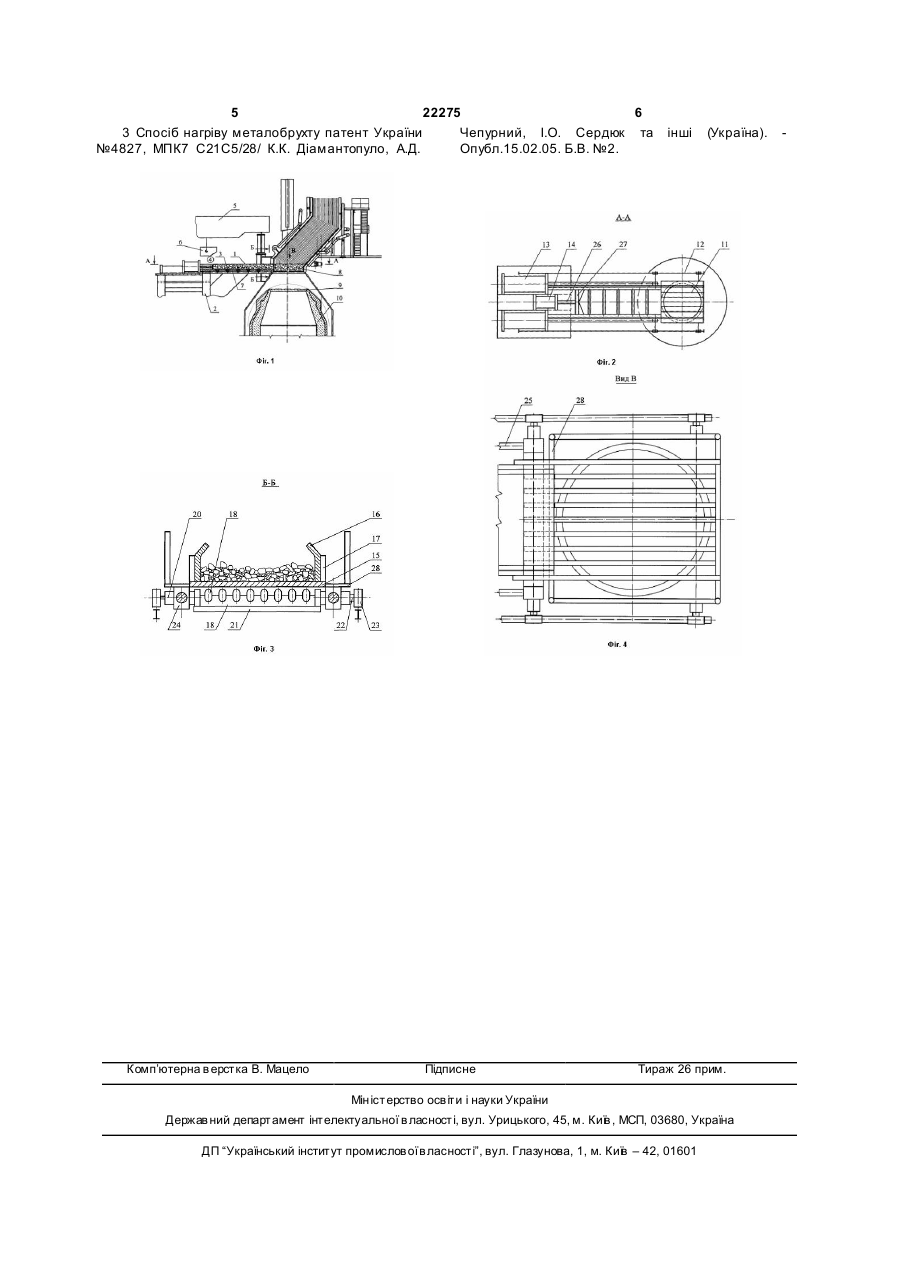

1. Пристрій для нагріву і вивантаження металобрухту у плавильний агрегат, що містить конвертер, як ємність для брухту, і випромінювач технологічного тепла, совок для брухту, з віссю якого взаємодіє мостовий кран, який відрізняється тим, що пристрій додатково обладнаний ковзуном Пподібного перерізу, один торець якого взаємодіє з рухомим дірчатим дном, яке розташовано над горловиною конвертера, а другий торець ковзуна спирається на ферму і розташований у зоні вивантаження холодного брухту із совка на ковзун. 3 22275 4 металобрухту, у якому розміщення нових конструнагріву брухту впритул до його розплавлення, що кційних елементів і вузлів та їх взаємодія дозвоутворює позитивний ефект і істотно розширює лять суттєво знизити енергетичні та ресурсні виобласть застосування пристрою. трати за рахунок використання технологічного Корисна модель пояснюється кресленням, де тепла і підвищити продуктивність конвертеру за на Фіг.1 зображено фронтальний переріз прирахунок виключення операції нахиляння конвертестрою; на Фіг.2 - те ж саме, вид зверху, переріз по ра у положення «завалка брухту» і скорочення АА; на Фіг.3 - переріз по ББ; на Фіг.4 - вид по стрітерміну плавки за рахунок високої температури льці В. нагріву металобрухту. Пристрій для нагріву і вивантаження металоДля розв'язання поставленої задачі у пристрої брухту у плавильний агрегат складається з ковзудля нагріву і вивантаження брухту у плавильний на 1, який встановлено горизонтально або в нахиагрегат, який містить конвертер, як ємність для леному стані за допомогою стаціонарної або брухту і випромінювач технологічного тепла, совок пересувної ферми 2. Ковзун 1, який обладнаний для брухту, з віссю якого взаємодіє мостовий кран, роликами 3, розташовано у зоні 4 вивантаження згідно з корисною моделлю, пристрій додатково мостовим електрокраном 5 совка 6 з металобрухобладнаний ковзуном П-подібного перерізу, один том 7 (на Фіг.2 і 4 металобрухт 7 умовно не зобраторець якого взаємодіє з рухомим дірчатим дном, жено). У вільній зоні котла-утилізатора 8 над горяке розташовано над горловиною конвертера, а ловиною 10 розташоване рухоме дірчате дно 11 другий торець ковзуна спирається на ферму і роз(Фіг.2) на рейках 12, яке має можливість зворотноташований у зоні вивантаження холодного брухту поступального переміщення за допомогою циліндіз совка на ковзун. рів 13. Поступове переміщення брухту 7 по ковзуОкрім того рухоме дірчате дно пристрою викону 1 на дно 11 виконують за допомогою циліндра нано у вигляді каретці з двох поперечних каркасів, 14. Поперечну форму ковзуна 1 (Фіг.1) утворюють з’єднаних охолоджуваними стрижнями, які розтаплита 15 (Фіг.3), стійки 16 і планки 17 , які виконушовані уздовж зворотно-поступального переміють зі зносостійкої сталі і які спрямовують і обмещення каретці через певний крок один від одного, жують переміщення металобрухту від зони 4 до причому на торцях поперечних каркасів встановдна 11. Охолоджувані стрижні 18 розташовані нилені вісі та колеса , які взаємодіють з рейками при жче плити 15 і жорстко скріплені з поперечинами переміщенні каретці пневматичними циліндрами. 19 і кареткою 20. Каретка 20 створена каркасами Істотність обладнання пристрою ковзуном П21, які поєднані зі стрижнями 18 і до торців яких подібного перерізу полягає у появі можливості жорстко приєднані вісі 22 з колесами 23. Втулки 24 пересувати брухт у положення над горловиною поєднані зі штоками 25 (Фіг.4) пневмоциліндрів 13. конвертора без розвороту останнього у положення Шток 26 циліндра 14 поєднаний зі штовхачем 27 «завантаження брухту» і нагріву брухту перед його (Фіг.2). вивантаженням у конвертер до будь-якої темпераНижня частина охолоджуваного каркасу 28 котури теплом гарячих газів впритул до розплавлентла-утилізатора 8 розташована нижче плити 15 і ня брухту і стікання його у конвертор, тому що тевище опорних поверхонь стрижнів 18. мпература газів на виході з конвертора сягає Пристрій працює наступним чином. 1700°С. Коли штовхач 27 циліндра 14 знаходиться у Використання тепла димових газів для попекрайньому лівому положенні, із совка 6, який знареднього нагріву брухту поза металургійним агреходиться у зоні 4, за допомогою крана 5 брухт 7 гатом шляхом пересування порції брухту по нахививантажують на плиту 15 ковзуна 1. Циліндром леному ковзуну на дірчате дно, яке поєднано з 14 штовхач 27 поступово пересуває порції брухту ковзуном і розташоване над горловиною конвер7 по плиті 15 і роликам 3 ковзуна 1 у напрямку катора, або пересування порції брухту у вільну зону ретці 20 до заповнення брухтом 7 простору між котла-утилізатора, яка також розташована над дірчатим дном 11 і планками 17. горловиною конвертера, і нагрів брухту на дірчаЛежачи на стрижнях 18 над горловиною 9 контому дні вільної зони теплом гарячих димових гавертора 10, брухт 7 нагрівається теплом гарячих зів, які відводять через котел-утилізатор, забезпедимових газів до температури 1500°С або вище. чує, таким чином, позитивний ефект. Для вивантаження нагрітого брухту 7 у конвертер При необхідності можливо забезпечити безпе10 через горловину 9 каретку 20 за допомогою рервне завантаження на нагрів, нагрів і вивантациліндрів 13 пересувають по рейках 12 під ковзуження брухту більш дрібними порціями брухту у ном 1 у ліве крайнє положення. При цьому брухт 7 будь-який час роботи конвертера без його розвозсувається зі стрижнів 18 і падає у ємність конверроту у положення «завантаження лому», а термін тера 10. Після цього каретку 20 вертають у початнагрівання брухту не може вплинути па продуктикове положення. вність плавильного агрегату тому, що брухт нагріУ подальшому робочий цикл повторюється. вають поза агрегатом. Перелік посилань: При цьому рівномірність нагріву брухту, гаран1 Баптизманский В.Й. й др. Металлолом в шитується необхідним часом нагріву, який не пов'яхте кислородных конвертеров. М.: Металлургия, заний з циклом роботи плавильного агрегату. 1982. Утилізація технологічного тепла для рівномір2 Способ предварительного нагрева лома в ного нагріву брухту дозволяє заощаджувати енерковертере: А.с. №1638174 СССР, МКИ С21С5/28 / говитрати і різко підвищити продуктивність плавиВ.И. Богмягков. В.П. Цымбал, И.И. Есипенко и др. льного агрегату за рахунок виключення повороту (СССР), №4257232/02; Заявл.05.06.87; конвертора у положення «завантаження брухту» і Опубл.30.03.91. Б.И. №12. 5 22275 6 3 Спосіб нагріву металобрухту патент України Чепурний, І.О. Сердюк та №4827, МПК7 С21С5/28/ К.К. Діамантопуло, А.Д. Опубл.15.02.05. Б.В. №2. Комп’ютерна в ерстка В. Мацело Підписне інші (Україна). Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
