Оптичний вимірювач концентрації завислих частинок

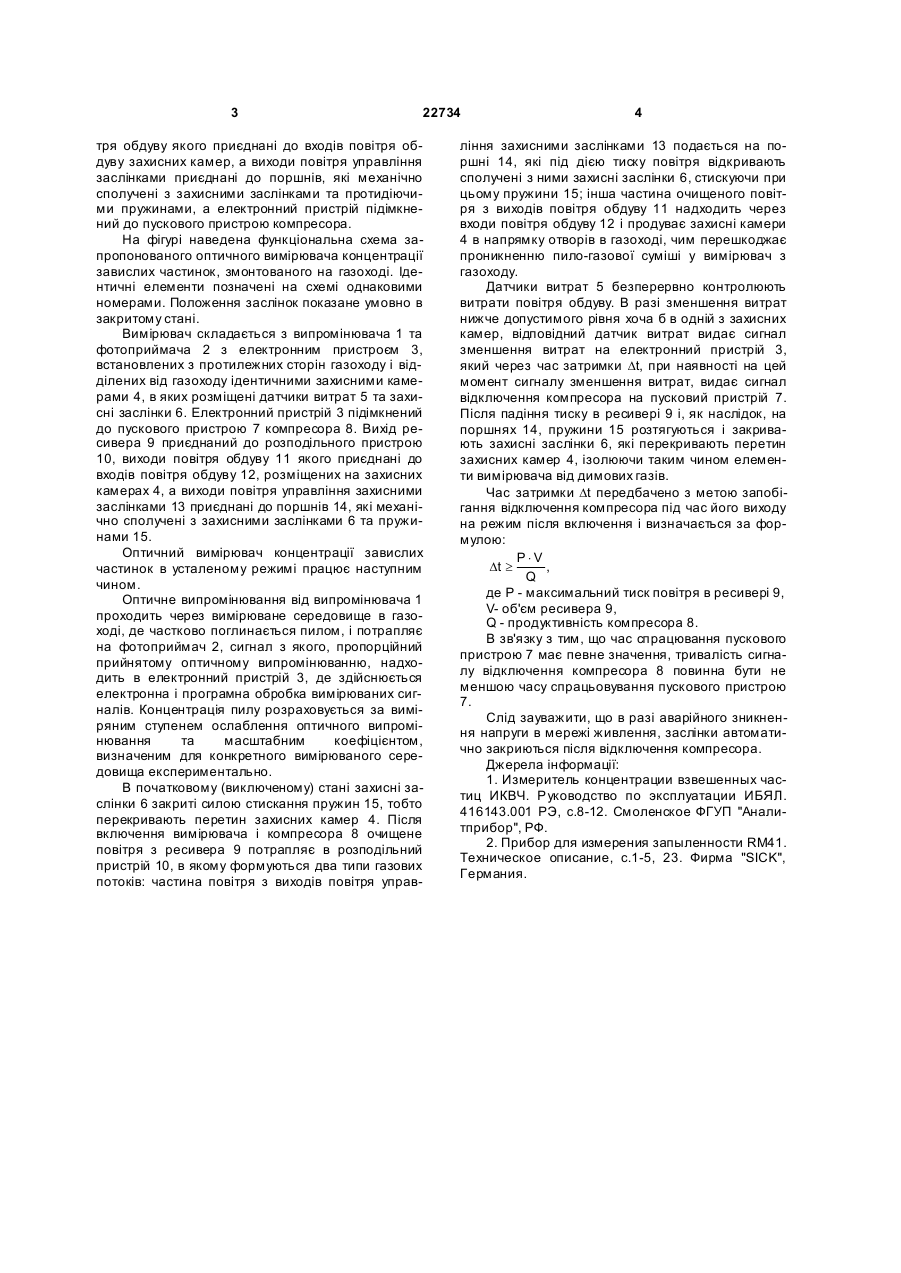

Оптичний вимірювач концентрації завислих частинок, який складається з випромінювача, фо 3 22734 тря обдуву якого приєднані до входів повітря обдуву захисних камер, а виходи повітря управління заслінками приєднані до поршнів, які механічно сполучені з захисними заслінками та протидіючими пружинами, а електронний пристрій підімкнений до пускового пристрою компресора. На фігурі наведена функціональна схема запропонованого оптичного вимірювача концентрації завислих частинок, змонтованого на газоході. Ідентичні елементи позначені на схемі однаковими номерами. Положення заслінок показане умовно в закритому стані. Вимірювач складається з випромінювача 1 та фотоприймача 2 з електронним пристроєм 3, встановлених з протилежних сторін газоходу і відділених від газоходу ідентичними захисними камерами 4, в яких розміщені датчики витрат 5 та захисні заслінки 6. Електронний пристрій 3 підімкнений до пускового пристрою 7 компресора 8. Вихід ресивера 9 приєднаний до розподільного пристрою 10, виходи повітря обдуву 11 якого приєднані до входів повітря обдуву 12, розміщених на захисних камерах 4, а виходи повітря управління захисними заслінками 13 приєднані до поршнів 14, які механічно сполучені з захисними заслінками 6 та пружинами 15. Оптичний вимірювач концентрації завислих частинок в усталеному режимі працює наступним чином. Оптичне випромінювання від випромінювача 1 проходить через вимірюване середовище в газоході, де частково поглинається пилом, і потрапляє на фотоприймач 2, сигнал з якого, пропорційний прийнятому оптичному випромінюванню, надходить в електронний пристрій 3, де здійснюється електронна і програмна обробка вимірюваних сигналів. Концентрація пилу розраховується за виміряним ступенем ослаблення оптичного випромінювання та масштабним коефіцієнтом, визначеним для конкретного вимірюваного середовища експериментально. В початковому (виключеному) стані захисні заслінки 6 закриті силою стискання пружин 15, тобто перекривають перетин захисних камер 4. Після включення вимірювача і компресора 8 очищене повітря з ресивера 9 потрапляє в розподільний пристрій 10, в якому формуються два типи газових потоків: частина повітря з виходів повітря управ 4 ління захисними заслінками 13 подається на поршні 14, які під дією тиску повітря відкривають сполучені з ними захисні заслінки 6, стискуючи при цьому пружини 15; інша частина очищеного повітря з виходів повітря обдуву 11 надходить через входи повітря обдуву 12 і продуває захисні камери 4 в напрямку отворів в газоході, чим перешкоджає проникненню пило-газової суміші у вимірювач з газоходу. Датчики витрат 5 безперервно контролюють витрати повітря обдуву. В разі зменшення витрат нижче допустимого рівня хоча б в одній з захисних камер, відповідний датчик витрат видає сигнал зменшення витрат на електронний пристрій 3, який через час затримки Dt, при наявності на цей момент сигналу зменшення витрат, видає сигнал відключення компресора на пусковий пристрій 7. Після падіння тиску в ресивері 9 і, як наслідок, на поршнях 14, пружини 15 розтягуються і закривають захисні заслінки 6, які перекривають перетин захисних камер 4, ізолюючи таким чином елементи вимірювача від димових газів. Час затримки Dt передбачено з метою запобігання відключення компресора під час його виходу на режим після включення і визначається за формулою: P×V Dt ³ , Q де Р - максимальний тиск повітря в ресивері 9, V- об'єм ресивера 9, Q - продуктивність компресора 8. В зв'язку з тим, що час спрацювання пускового пристрою 7 має певне значення, тривалість сигналу відключення компресора 8 повинна бути не меншою часу спрацьовування пускового пристрою 7. Слід зауважити, що в разі аварійного зникнення напруги в мережі живлення, заслінки автоматично закриються після відключення компресора. Джерела інформації: 1. Измеритель концентрации взвешенных частиц ИКВЧ. Руководство по эксплуатации ИБЯЛ. 416143.001 РЭ, с.8-12. Смоленское ФГУП "Аналитприбор", РФ. 2. Прибор для измерения запыленности RM41. Техническое описание, с.1-5, 23. Фирма "SICK", Германия. 5 Комп’ютерна в ерстка C.Литв иненко 22734 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
