Пластмасовий профіль рами для складання блоків для закривання отворів будівельних конструкцій

Номер патенту: 23617

Опубліковано: 11.06.2007

Автор: Лауманн Хейнріх

Завантажити PDF файл.

Формула / Реферат

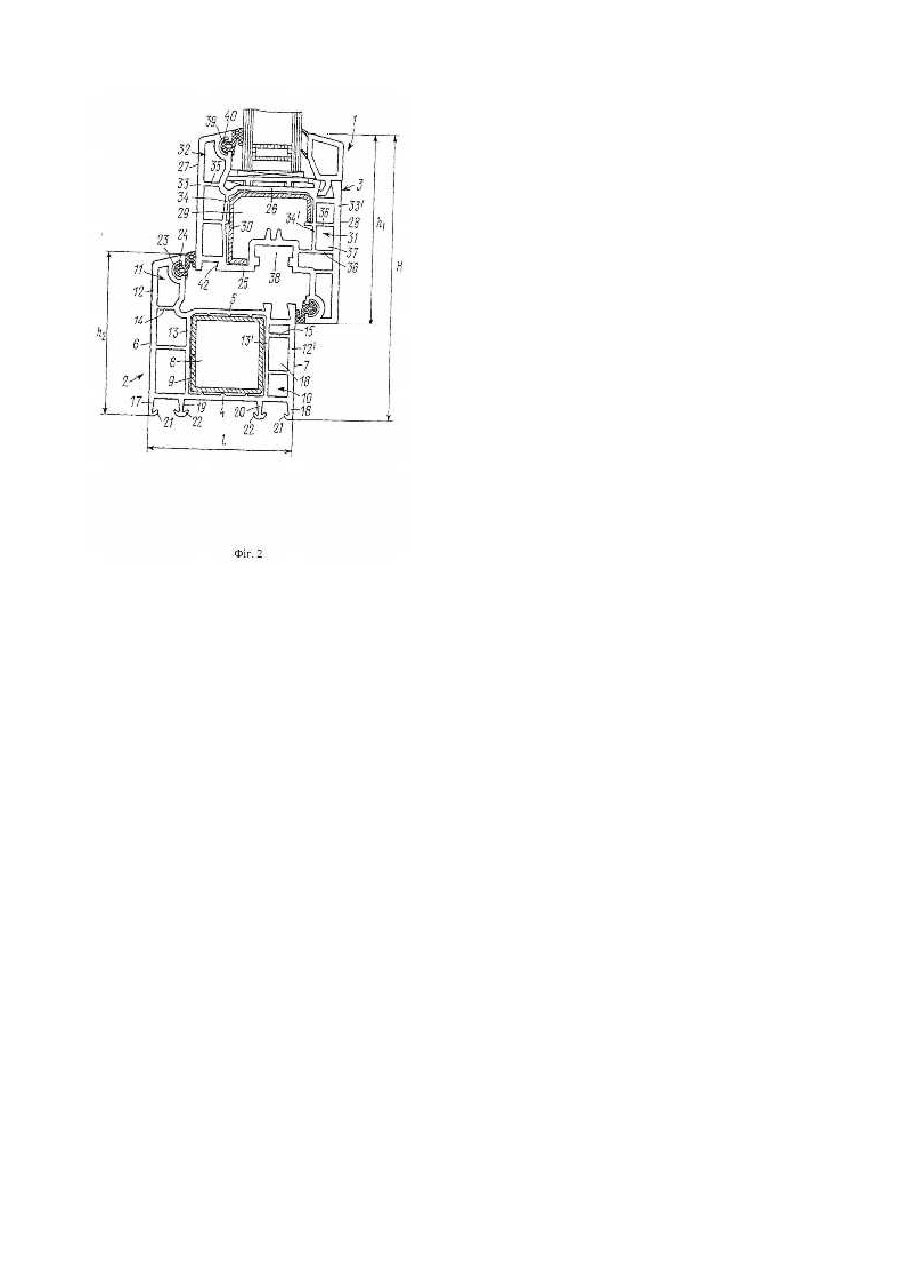

1. Пластмасовий профіль рами для складання блоків для закривання отворів будівельних конструкцій, таких як вікна, двері й фасадні елементи, що містить верхню, нижню і дві бічні стінки, що утворюють центральну камеру для розміщення в ній армуючого елемента із зовнішньою і внутрішньою полицями, що мають зовнішні і внутрішні стінки, з'єднані ребрами жорсткості з утворенням повітряних допоміжних камер, який відрізняється тим, що центральна камера в рамі виконана прямокутної форми для розміщення в ній армуючого елемента замкненого перерізу, при цьому в нижній частині рами виконані щонайменше два зовнішніх і два внутрішніх виступи для кріплення додаткових елементів конструкції, причому ширина профілю рами становить 58 мм, а висота - 64 мм.

2. Профіль за п. 1, який відрізняється тим, що у верхній частині внутрішньої полиці виконаний паз для розміщення в ньому ущільнювача для щільного сполучення профілю рами з іншими елементами конструкції.

3. Профіль за п. 1, який відрізняється тим, що зовнішні виступи є продовженням зовнішніх стінок і мають односторонній загин, повернений всередину до площини рами, а внутрішні виступи мають на своєму вільному кінці двосторонній загин.

4. Профіль за п. 1, який відрізняється тим, що виступи розташовані симетрично і по суті під кутом 90° до нижньої стінки рами.

5. Профіль за п. 1, який відрізняється тим, що відстань між зовнішнім і внутрішнім, що іде за ним, виступом становить 6,2 мм, а відстань між внутрішніми виступами становить 26,2 мм.

Текст

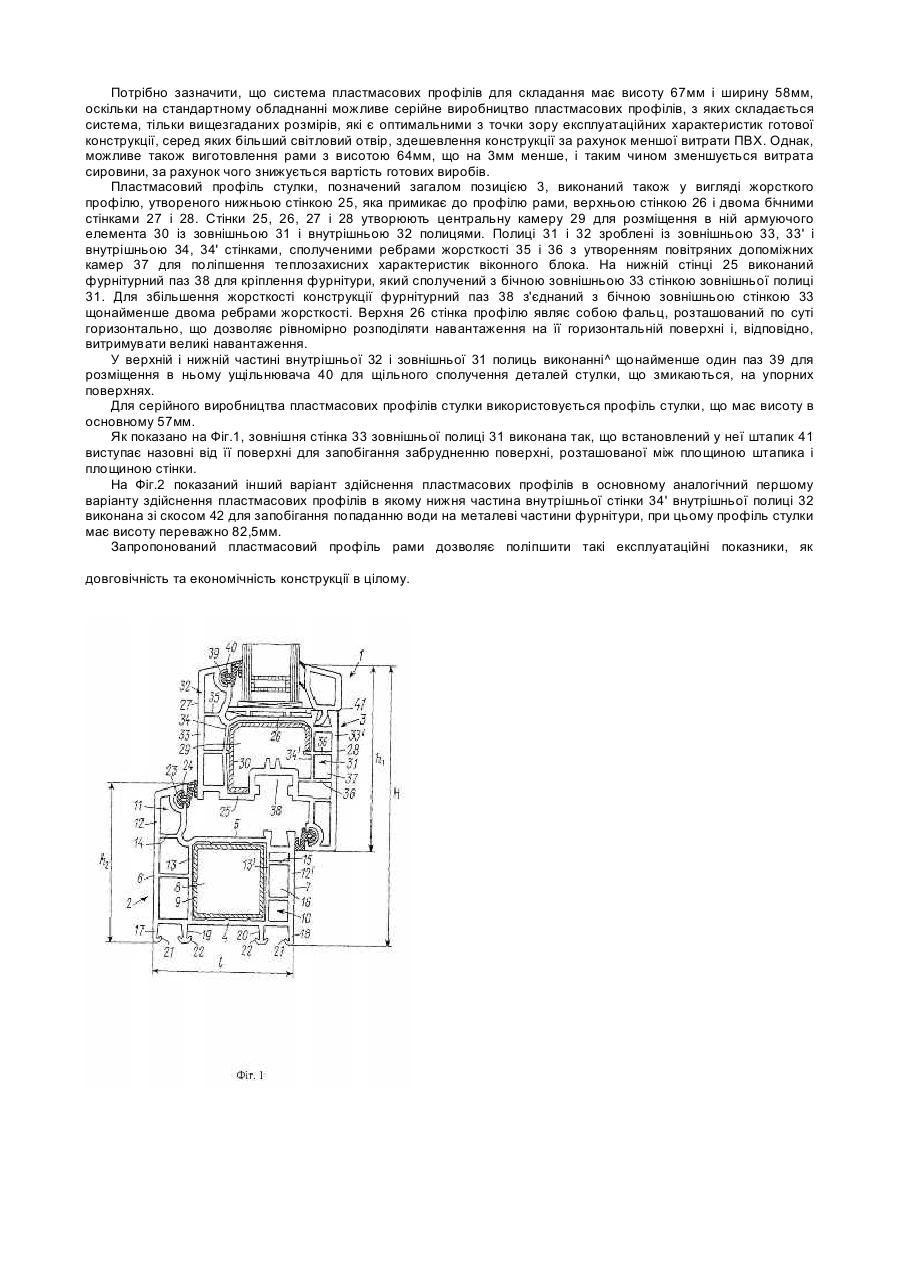

Дана корисна модель стосується галузі будівництва, зокрема, систем пластмасових профілів для блоків для закривання отворів будівельних конструкцій, а також пластмасових профілів рами і стулки для неї. Відомий пластмасовий профіль для складання віконних блоків, який має подовжні стінки, що утворюють камеру для розміщення металевого армуючого елемента із зовнішньою і внутрішніми полицями, що мають зовнішні і внутрішні подовжні стінки, сполучені з поперечними ребрами з утворенням камер [див. Каталог фірми "КВЕ", Німеччина, 1998 p., RG 200RUS, С.5, 34]. Але системи, зроблені з таких профілів, не мають достатньої жорсткості. Відомий також пластмасовий профіль рами для складання блоків для закривання отворів будівельних конструкцій, таких як вікна, двері й фасадні елементи, який містить верхню, нижню і дві бічні стінки, що утворюють центральну камеру для розміщення в ній армуючого елемента із зовнішньою і внутрішньою полицями, що мають зовнішні і внутрішні стінки, з'єднані ребрами жорсткості з утворенням повітряних допоміжних камер [див. наприклад, RU 2 171 347 Сl, 2001]. Однак геометрія центральної камери такого профілю унеможливлює ефективне використання армуючого підсилювача замкненого перерізу в центральній камері. Із цього ж патенту відомий також пластмасовий профіль стулки для складання блоків для закривання отворів будівельних конструкцій, таких як вікна, двері й фасадні елементи, що містить верхню, нижню і дві бічних стінки, які утворюють центральну камеру для розміщення в ній армуючого елемента із зовнішньою і внутрішніми полицями, що мають зовнішні і внутрішні стінки, з'єднані ребрами жорсткості з утворенням повітряних допоміжних камер, причому на нижній стінці виготовлений фурнітурний паз, з'єднаний з бічною зовнішньою стінкою зовнішньої полиці. Недоліком такого профілю є те, що фіксація фурнітурного паза однією перегородкою, сполученою із зовнішньою стінкою стулки, не забезпечує йому достатньої міцності, особливо під час інтенсивного механічного впливу, який виникає під час роботи металевих частин фурнітури. Крім того, верхня стінка рамної стулки має виявлений нахил навіть за умови використання спеціальних фальцевих вкладишів, внаслідок чого не забезпечується рівномірний розподіл тиску від склопакета на фальцеву зону, що обмежує діапазон застосування склопакетів. Завданням даної корисної моделі є створення системи пластмасових профілів для складання блоків для закривання отворів будівельних конструкцій, виконаної з пластмасових профілів рами і стулки, що має поліпшені експлуатаційні показники і дозволяє усунути вищезгадані недоліки відомого рівня техніки, а також здешевити її виготовлення. Поставлене завдання вирішується за рахунок того, що в пластмасовому профілі рами для складання блоків для закривання отворів будівельних конструкцій, таких як вікна, двері й фасадні елементи, що містить прилеглу до віконної коробки нижню, верхню і дві бічні стінки, що утворюють центральну камеру для розміщення в ній армуючого елемента із зовнішньою і внутрішньою полицями, що мають зовнішні і внутрішні стінки, з'єднані ребрами жорсткості з утворенням повітряних допоміжних камер, центральна камера в рамі виконана прямокутної форми для розміщення в ній армуючого елемента замкненого перерізу, при цьому в нижній частині рами зроблені щонайменше два зовнішніх і два внутрішніх виступи для кріплення додаткових елементів конструкції, причому ширина профілю рами становить 58мм, а висота 64мм. Додатково в верхній частині внутрішньої полиці може бути виготовлений паз для розміщення в ньому ущільнювача для щільного сполучення профілю рами з іншими елементами конструкції. Переважно зовнішні виступи є продовженням зовнішніх стінок і мають односторонній загин, повернений всередину до площини рами, а внутрішні виступи мають на своєму вільному кінці двосторонній загин. Крім того, виступи можуть бути розташовані симетрично відносно подовжньої осі профілю рами і по суті під кутом 90° до нижньої стінки рами. Переважно відстань між зовнішнім і внутрішнім, що іде за ним, виступом становить 6,2мм, а відстань між внутрішніми виступами становить 26,2мм. Інші переваги і особливості корисної моделі викладені в наступному описі різних варіантів її здійснення, приведених тільки як необмежувальні приклади і представлених на доданих кресленнях, на яких: На Фіг.1 зображений поперечний розріз першого варіанту виконання пластмасових профілів для складання блоків для закривання отворів будівельних конструкцій.На Фіг.2 зображений поперечний розріз другого варіанту виконання пластмасових профілів для складання блоків для закривання отворів будівельних конструкцій. Систему пластмасових профілів для складання, наприклад, вікон, дверей і фасадних елементів, показану на Фіг.1 посиланням 1, роблять складеною з профілю рами 2 і профілю стулки 3. Пластмасовий профіль рами 2 виготовлений у вигляді жорсткого профілю, утвореного нижньою, прилеглою до віконної коробки, стінкою 4, верхньою стінкою 5 і двома бічними стінками 6 і 7. Стінки 4,5,6 і 7 утворюють центральну камеру 8 для розміщення в ній армуючого елемента 9 із зовнішньою 10 і внутрішньою 11 полицями. Полиці 10 і 11 виконані із зовнішньою 12, 12' і внутрішньою 13, 13' стінками, сполученими ребрами жорсткості 14 і 15 з утворенням повітряних допоміжних камер 16 для поліпшення теплозахисних характеристик віконного блока. Центральна камера 8 має, по суті, прямокутну форму, що дозволяє розміщувати в ній армуючий елемент 9 замкненого перерізу. Таке виконання центральної камери дозволяє рівномірно розподіляти навантаження на її горизонтальній поверхні і, відповідно витримувати великі навантаження. У найбільш загальному випадку армуючий елемент виготовлений із оцинкованої сталі, товщиною 1,5мм. У нижній частині рами виконані щонайменше два зовнішніх 17, 18 і два внутрішніх 19, 20 виступи для кріплення додаткових елементів конструкції. Зовнішні виступи 17, 18 є продовженням зовнішніх стінок 12 і 12' і мають односторонній загин 21, повернений всередину до площини рами, а внутрішні виступи 19, 20 мають на своєму вільному кінці двосторонній загин 22. Виступи 17, 18 і 19, 20 розташовані симетрично відносно подовжньої осі профілю рами і по суті під кутом 90° до нижньої стінки рами. Переважно відстань між зовнішнім і внутрішнім, що іде за ним, виступом становить 6,2мм, а відстань між внутрішніми виступами становить 38,2мм. У верхній частині внутрішньої полиці 11 виконаний паз 23 для розміщення в ньому ущільнювача 24 для щільного сполучення деталей рами, що змикаються, на упорних поверхнях. Потрібно зазначити, що система пластмасових профілів для складання має висоту 67мм і ширину 58мм, оскільки на стандартному обладнанні можливе серійне виробництво пластмасових профілів, з яких складається система, тільки вищезгаданих розмірів, які є оптимальними з точки зору експлуатаційних характеристик готової конструкції, серед яких більший світловий отвір, здешевлення конструкції за рахунок меншої витрати ПВХ. Однак, можливе також виготовлення рами з висотою 64мм, що на 3мм менше, і таким чином зменшується витрата сировини, за рахунок чого знижується вартість готових виробів. Пластмасовий профіль стулки, позначений загалом позицією 3, виконаний також у вигляді жорсткого профілю, утвореного нижньою стінкою 25, яка примикає до профілю рами, верхньою стінкою 26 і двома бічними стінками 27 і 28. Стінки 25, 26, 27 і 28 утворюють центральну камеру 29 для розміщення в ній армуючого елемента 30 із зовнішньою 31 і внутрішньою 32 полицями. Полиці 31 і 32 зроблені із зовнішньою 33, 33' і внутрішньою 34, 34' стінками, сполученими ребрами жорсткості 35 і 36 з утворенням повітряних допоміжних камер 37 для поліпшення теплозахисних характеристик віконного блока. На нижній стінці 25 виконаний фурнітурний паз 38 для кріплення фурнітури, який сполучений з бічною зовнішньою 33 стінкою зовнішньої полиці 31. Для збільшення жорсткості конструкції фурнітурний паз 38 з'єднаний з бічною зовнішньою стінкою 33 щонайменше двома ребрами жорсткості. Верхня 26 стінка профілю являє собою фальц, розташований по суті горизонтально, що дозволяє рівномірно розподіляти навантаження на її горизонтальній поверхні і, відповідно, витримувати великі навантаження. У верхній і нижній частині внутрішньої 32 і зовнішньої 31 полиць виконанні^ щонайменше один паз 39 для розміщення в ньому ущільнювача 40 для щільного сполучення деталей стулки, що змикаються, на упорних поверхнях. Для серійного виробництва пластмасових профілів стулки використовується профіль стулки, що має висоту в основному 57мм. Як показано на Фіг.1, зовнішня стінка 33 зовнішньої полиці 31 виконана так, що встановлений у неї штапик 41 виступає назовні від її поверхні для запобігання забрудненню поверхні, розташованої між площиною штапика і площиною стінки. На Фіг.2 показаний інший варіант здійснення пластмасових профілів в основному аналогічний першому варіанту здійснення пластмасових профілів в якому нижня частина внутрішньої стінки 34' внутрішньої полиці 32 виконана зі скосом 42 для запобігання попаданню води на металеві частини фурнітури, при цьому профіль стулки має висоту переважно 82,5мм. Запропонований пластмасовий профіль рами дозволяє поліпшити такі експлуатаційні показники, як довговічність та економічність конструкції в цілому.

Дивитися

Додаткова інформація

Назва патенту англійською

Plastic profile of frame for assembling of blocks to close openings in building structures

Автори англійською

Laumann Heinrikh

Назва патенту російською

Пластмассовый профиль рамы для сборки блоков для закрывания отверстий строительных конструкций

Автори російською

Лауманн Хейнрих

МПК / Мітки

МПК: E06B 3/04

Мітки: будівельних, отворів, рами, блоків, профіль, складання, закривання, конструкцій, пластмасовий
