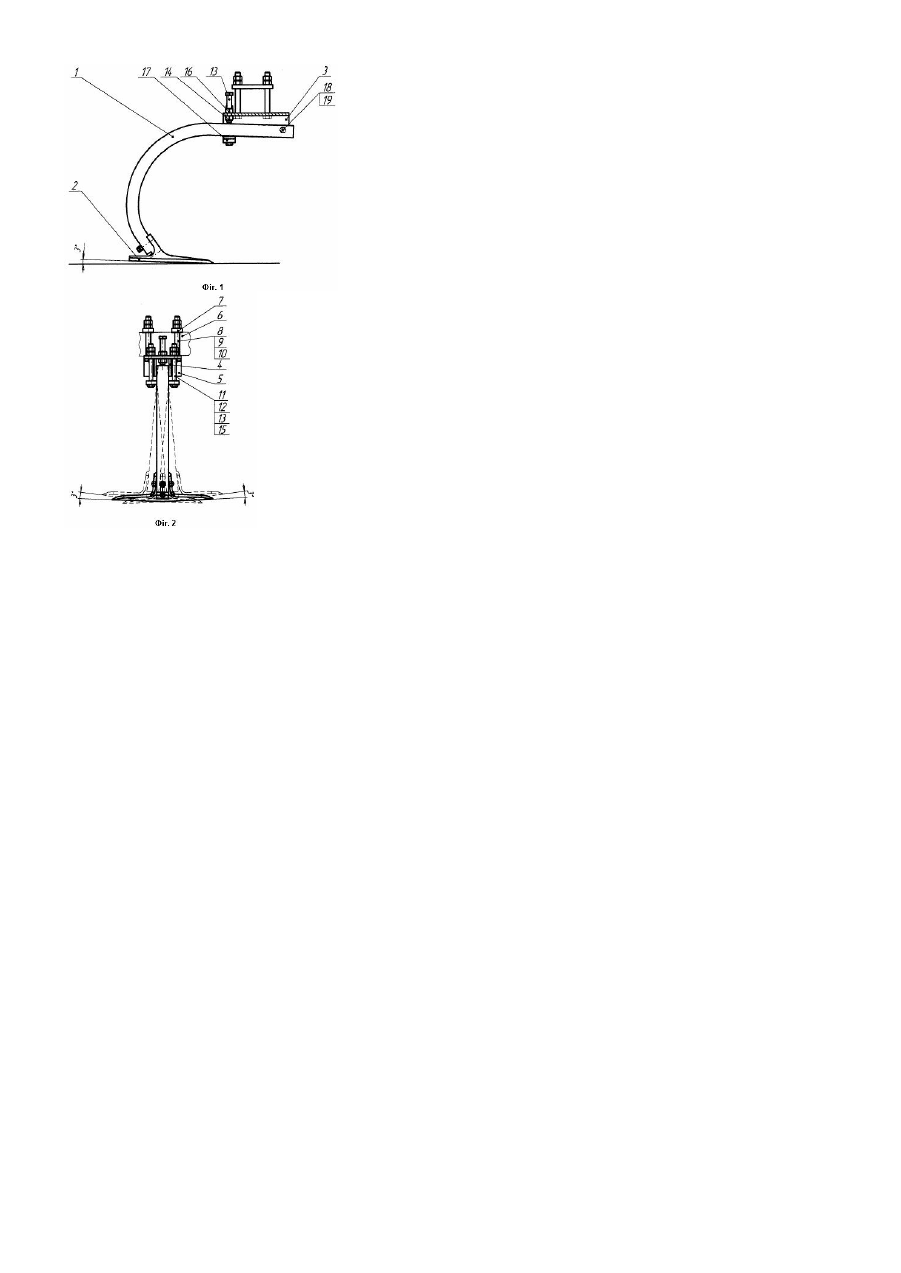

Грунтообробний робочий орган культиватора регульований

Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме стосується конструкції ґрунтообробного робочого органа культиватора і може бути використана для парової і передпосівної обробки ґрунту у сільському та лісовому господарствах. Відомий гряділь, який містить раму, шарнірно з'єднаний з нею стояк з розрихлюючим елементом, що розрихлює і пружину, шарнірно зв'язану з рамою і стояком, причому шарнір з'єднання пружини з рамою розташовано спереду шарніру з'єднання пружини зі стояком. Рама обладнана упором для взаємодії зі стояком, а пружина має гвинтовий механізм регулювання її натягу, при цьому пружина виконана плоскою, S-подібною, а упор виконано регульованим [а.с. СРСР №1568912]. Відомий також, ґрунтообробний робочий орган культиватора КПЕ-3,8 [Культиватор КПЕ-3,8: [Проспект] AT "Точмаш" - Донецьк. - 2002. - 1с.], який містить пружний стояк з лапою, що з'єднується з рамою кронштейном і тримачем, шарнірно зв'язаним з ним, регулюючий гвинт, пружини на скобі, упор. Відомий також ґрунтообробний робочий орган КПЕ, який містить пружний стояк з лапою, П-подібний кронштейн, що за допомогою скоб і гайок кріпиться до рами культиватора, пружини встановлені на скобі, коромисло, яке з однієї сторони за допомогою планки, скоби, шайб і гайок, а з другої - болта, шайби і гайки через вісь, приварену до вертикальних поверхонь кронштейна, жорстко кріпиться до пружного стояка з лапою, регулюючий гвинт з контргайкою, пружини, чашкові шайби, що установлені на скобі, розміщені на горизонтальній поверхні П-подібного кронштейна [Патент України №9863 від 17.10.2005 опубл. в Бюл. №10, 2005p.] Найбільш близьким аналогом робочого органа, що заявляється, вибраним як прототип є ґрунтообробний робочий орган культиватора КПЕ (підсилений), який містить підсилений стояк з лапою, П-подібний кронштейн, який за допомогою двох планок чотирьох болтів з шайбами і гайками кріпиться до бруса рами культиватора, регулюючий гвинт з гайкою і контргайкою, розміщений на горизонтальній поверхні П-подібного кронштейна, коромисло, яке з однієї сторони за допомогою планки, скоби, шайб і гайок, а з другої - болта, шайби і гайки через вісь, приварену до вертикальних поверхонь кронштейна, жорстко кріпиться до підсиленого стояка, та скобу з гайками, [Патент України №9855 від 17.10.05 опубл. в Бюл. №10, 2005p.]. Загальними суттєвими ознаками відомого ґрунтообробного робочого органа і того, що заявляється, є пружний стояк з лапою, П-подібний кронштейн, планки, болти з гайками і контргайками, для кріплення ґрунтообробного робочого органа до рами культиватора, регулюючий гвинт з гайкою і контргайкою. Недоліком даного робочого органа є регулювання тільки кута входження розрихлюючого елемента в ґрунт, який змінюють діючі на робочій орган значні пульсуючі динамічні навантаження, нерідко деформуючи пружний стояк, що знижує якість обробітку ґрунту. В основу корисної моделі поставлена задача удосконалення конструкції ґрунтообробного робочого органа культиватора шляхом спрощення конструкції і можливості регулювання положення робочого органа в двох площинах, що дозволяє підвищити якість обробки ґрунту, знизити витрати часу та кошти на ремонтні роботи. Пропонована конструкція гряділі значно спрощена і забезпечує регулювання кута входження лапи в ґрунт і постійне утримання її у горизонтальній площині, або з допустимим відхиленням до 3° у задньому куті. Поставлена задача вирішується тим, що пропонований ґрунтообробний робочий орган культиватора регульований містить стояк з лапою, П-подібний кронштейн з двома поздовжніми і чотирма поперечними ребрами жорсткості та отворами на горизонтальній поверхні кронштейна, для його кріплення до рами культиватора за допомогою планок, болтів, гайок і контргайок, болти, гайки, контргайки призначені для регулювання і фіксації робочого органа у необхідному положенні за допомогою фігурної планки, при цьому одна з гайок приварена до нижньої площини горизонтальної поверхні П-подібного кронштейна, а в отворах, які виконано у поздовжніх ребрах жорсткості розміщується болт з гайкою, який виконує функцію осі при регулюванні і запобіжного елемента при виникненні перевантажень на робочий орган. Запропонована конструкція ґрунтообробного робочого органа регульованого забезпечує регулювання кута входження лапи у ґрунт у двох взаємно перпендикулярних площинах, постійне утримання її паралельно рамі культиватора, або з допустимим відхиленням до 3° у задньому куті та якісний обробіток ґрунту. Суть запропонованої корисної моделі пояснюється кресленнями, де зображено на: - Фіг.1 - головний вид ґрунтообробного робочого органа культиватора регульованого; Фіг.2 - вид ззаду ґр унтообробного робочого органа культиватора регульованого. Ґрунтообробний робочий орган культиватора регульований застосовується у культиваторах для парової і передпосівної обробки ґрунту і містить стояк 1 з лапою 2, П-подібний кронштейн 3 з двома поздовжніми 4 і чотирма поперечними ребрами жорсткості 5 та отворами на горизонтальній поверхні кронштейна 3, для його кріплення до рами 6 культиватора за допомогою планок 7, болтів 8, гайок 9 і контргайок 10, болти 11, 12, гайки 13, 14, контргайки 15, 16 призначені для регулювання і фіксації робочого органа у необхідному положенні за допомогою фігурної планки 17, при цьому гайка 14 приварена до нижньої площини горизонтальної поверхні Пподібного кронштейна 3, а в отворах, які виконано у поздовжніх ребрах жорсткості 4 розміщується болт 18 з гайкою 19, який виконує функцію осі при регулюванні і запобіжного елемента при виникненні перевантажень робочого органа. Ґрунтообробний робочий орган культиватора регульований працює таким чином. Після установки робочого положення лап регулюючими болтами культиватор стоїть на лапах і з'єднується з трактором. Трактор починає рух, лапи заглиблюються у ґрунт на встановлену глибину, розпушують його і підрізають бур'яни. При зіткненні зі значними перешкодами зрізається запобіжний болт, попереджуючи поломку стояка. При необхідності виконання регулювання необхідне положення стояка з лапою встановлюється регулюючими болтами. При використанні ґрунтообробного робочого органа регульованого пропонованої конструкції забезпечується регулювання кута входження лапи у ґрунт у дво х взаємно перпендикулярних площинах, постійне утримання її паралельно рамі культиватора, або з допустимим відхиленням до 3° у задньому куті та якісний обробіток ґрунту.
