Шумоглушник-утилізатор для газотурбінної установки

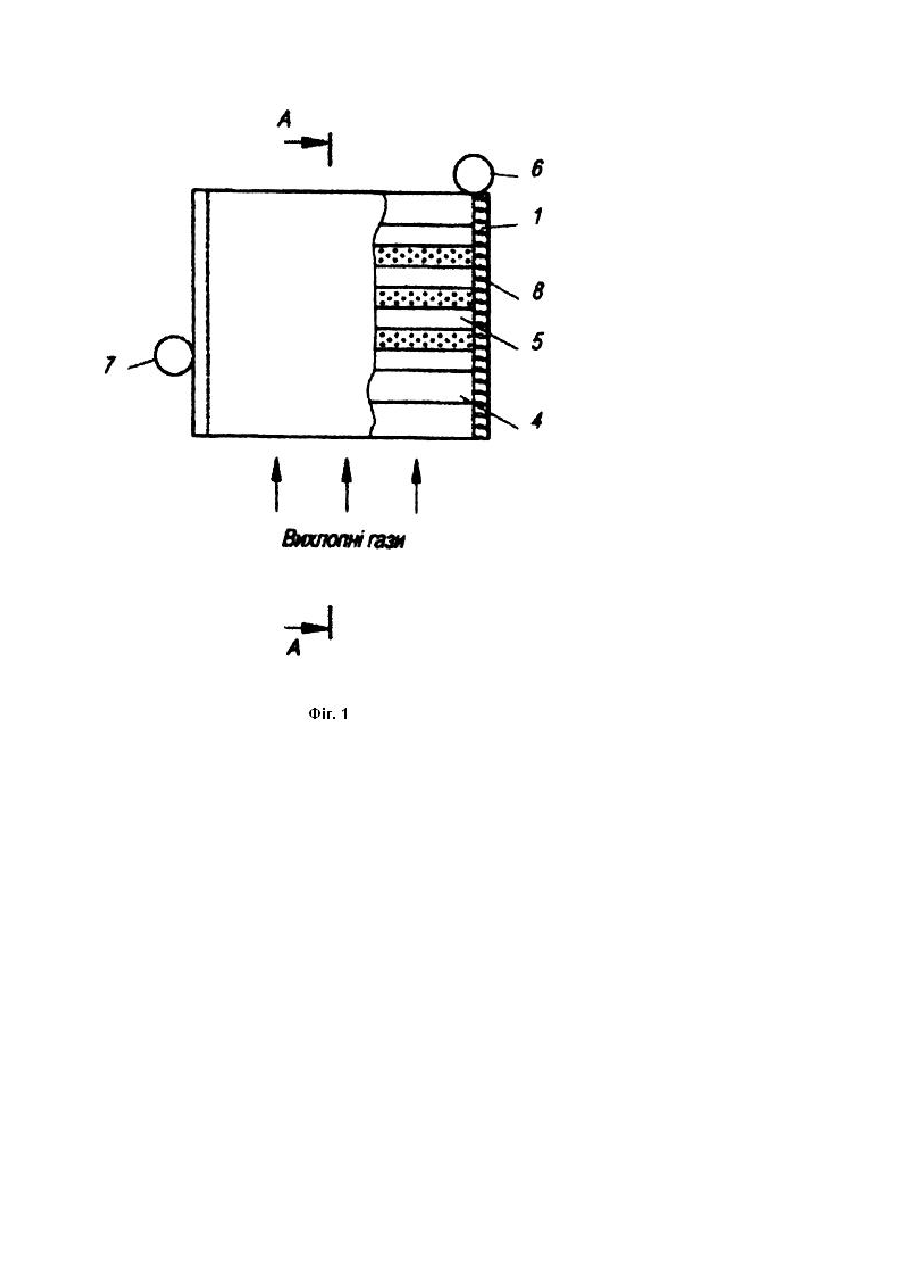

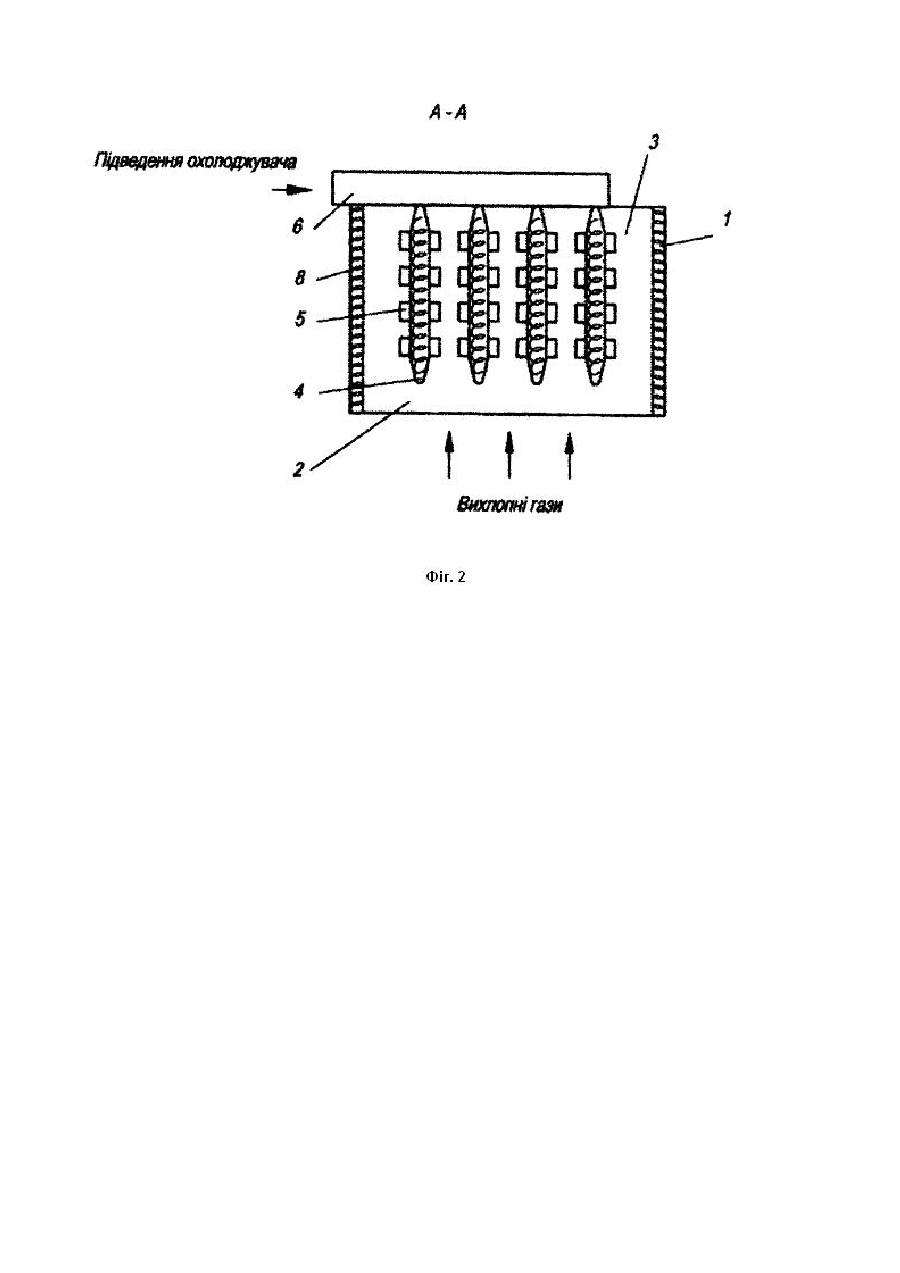

Пропонована корисна модель належить до машинобудування, зокрема, до енергетики, а більш конкретно, до конструкції апаратів, призначених для утилізації теплоти вихлопних газів і зниженню рівня шуму вихлопу суднових і авіаційних газотурбінних установок (ГТУ). Найбільш близьким до пропонованого за технічною суттю є шумоглушник-утилізатор для ГТУ, що містить корпус із впускним і випускним отворами, шумопоглинальний елемент і утилізаційний теплообмінник [А.с. СРСР №706551, МПК3 F01N1/02, 1975]. Недолік описаного пристрою полягає у його недостатній акустичній ефективності обумовленій неможливістю досягнення високих значень глушіння шуму газів, які випускають ГТУ. У основу пропонованої корисної моделі поставлено задачу створення такого шумоглушника-утилізатора для ГТУ, який би дозволив підвищити ефективність процесу глушіння шуму за рахунок створення умов для додаткового охолодження газів, які випускають ГТУ та створення умов для відбиття акустичних хвиль від стінок теплообмінника і їх впливу на основний потік вихлопних газів. Поставлена задача вирішується пропонованим пристроєм, що, як і відомий шумоглушник-утилізатор для ГТУ, містить корпус із впускним і випускним отворами, шумопоглинальний елемент та утилізаційний теплообмінник, а, відповідно до пропозиції, шумопоглинальний елемент виконаний у вигляді плоских перфорованих обтічників, заповнених звукопоглинаючим матеріалом і встановлених співвісно з корпусом, а утилізаційний теплообмінник виготовлений у вигляді принаймні двох паралелепіпедів, розташованих на бічних поверхнях обтічників, попарно протилежно один одному з розміщенням їх поздовжніх осей у площинах, перпендикулярних поздовжнім осям обтічників. Ще одною особливістю пропонованого пристрою є і те, що обтічники виконані у вигляді касет, а корпус - у вигляді дифузора. Суть пропонованої корисної моделі пояснюється схематичними кресленнями. На фіг. 1 наведений загальний вигляд шумоглушника-утилізатора; на фіг. 2 - показаний переріз А-А пристрою з фіг. 1. Шумоглушник-утилізатор для ГТУ містить корпус 1 із впускним 2 і випускним 3 отворами, шумопоглинальний елемент і утилізаційний теплообмінник. При цьому шумопоглинальний елемент виготовлений у вигляді плоских перфорованих обтічників 4, заповнених звукопоглинаючим матеріалом, наприклад, ультратонким базальтовим волокном. Перфоровані обтічники 4 встановлені співвісно з корпусом 1. Утилізаційний теплообмінник виконаний у вигляді принаймні двох паралелепіпедів 5, розташованих па бічних поверхнях обтічників 4 попарно протилежно один одному з розташуванням їх поздовжніх осей у площинах, перпендикулярних поздовжнім осям обтічників 4. Останні можуть бути виконані у вигляді касет, а корпус 1 - у вигляді дифузору. Підведення і відведення охолоджувача здійснюється за допомогою, відповідно, колекторів 6 та 7. Пристрої для підведення і відведення охолоджувача до теплообмінника 5 і від нього не показані. Шумоглушник-утилізатор для ГТУ працює так. Потік вихлопних газів через впускний отвір 2 надходить до порожнини корпуса 1, а потім у простір між обтічниками 4, де відбувається дроблення потоку на елементарні струмені, а також його багаторазові звуження і розширення за рахунок розташування на зовнішніх стінках обтічників 4 паралелепіпедів 5 утилізаційного теплообмінника. При цьому відбувається відбиття акустичних хвиль від прямокутних стінок паралелепіпедів 5, а також їх вплив на осьовий потік вихлопних газів. Одночасно відбувається інтенсивне охолодження потоку охолоджувачем, що циркулює в каналах теплообмінника 5, що на ділянках звуження потоку приводить до додаткового зниження рівня шуму потоку вихлопних газів. У результаті відбувається ефективне зниження рівня шуму вихлопу ГТУ та одночасно ефективна утилізація тепла її вихлопних газів.
