Пристрій для дистанційного керування багатофункціональними об”єктами
Номер патенту: 24455
Опубліковано: 21.07.1998
Автори: Стаднік Микола Іванович, Вєдєрніков Олександр Іванович, Мезніков Артур Володимирович, Зальцведель Віктор Брунович
Формула / Реферат
1. Устройство для дистанционного управления многофункциональными объектами, содержащее источник переменного тока, двухпроводную линию связи, селектор импульсов, включенный между упомянутыми источником и линией связи и двухполярный формирователь импульсов тока, включенный между проводами линии связи через коммутирующий элемент, отличающееся тем, что в него дополнительно введены и подключены между проводами линии связи через отдельные коммутирующие элементы, по крайней мере, два однополярных формирователя импульсов тока, причем проводимость формирователей направлена встречно друг другу.
2. Устройство по п.1, отличающееся тем, что параллельно, по крайней мере, одному из введенных однополярных формирователей импульсов тока подсоединен диод, причем проводимость этого диода направлена встречно проводимости формирователя.
3. Устройство по п.1, отличающееся тем, что в него дополнительно введен и включен между проводами линии связи через отдельный коммутирующий элемент первый диод.
4. Устройство по пп.1 и 3, отличающееся тем, что в него дополнительно введен и включен между проводами линии связи через отдельный коммутирующий элемент второй диод, причем проводимость этого диода направлена встречно проводимости первого диода.
Текст

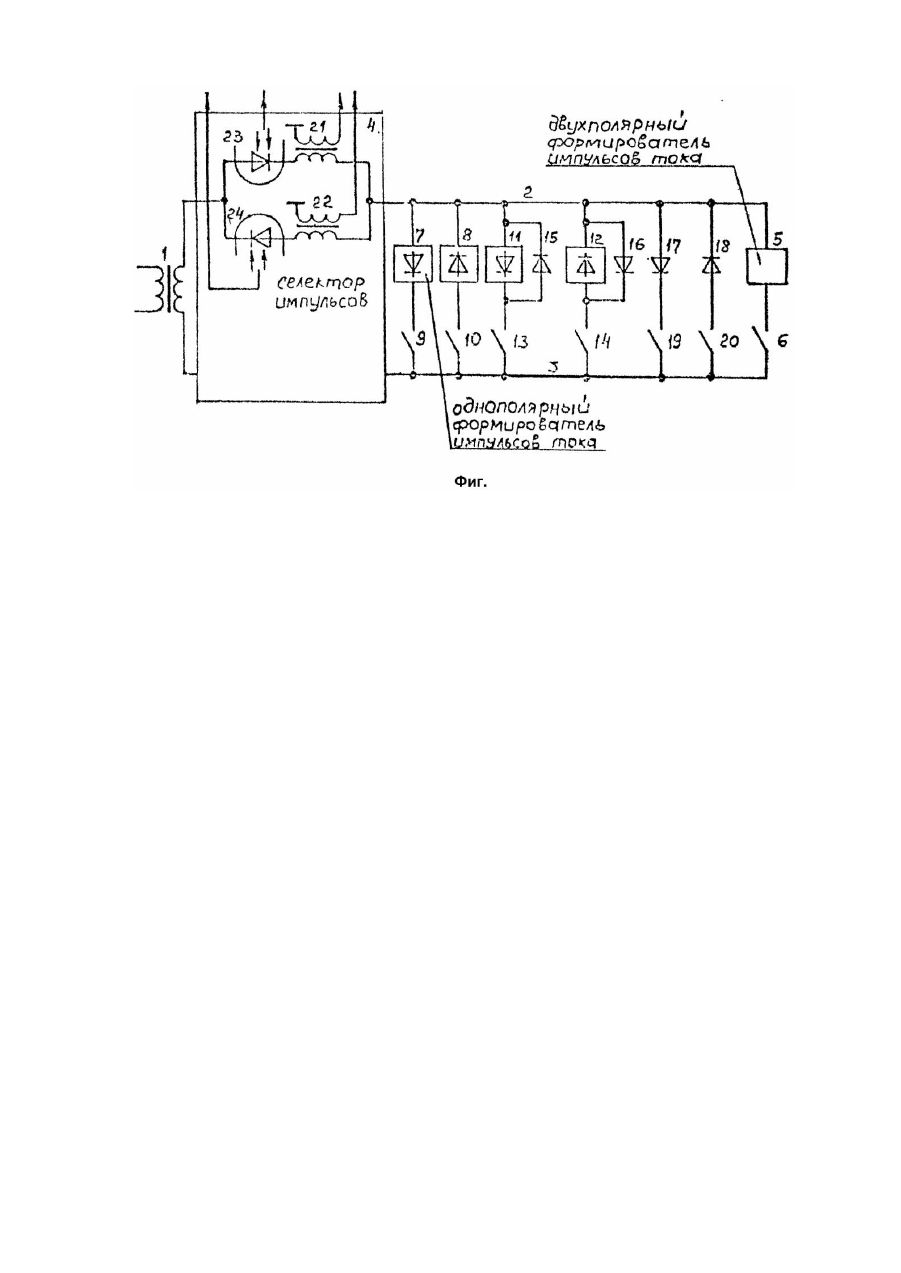

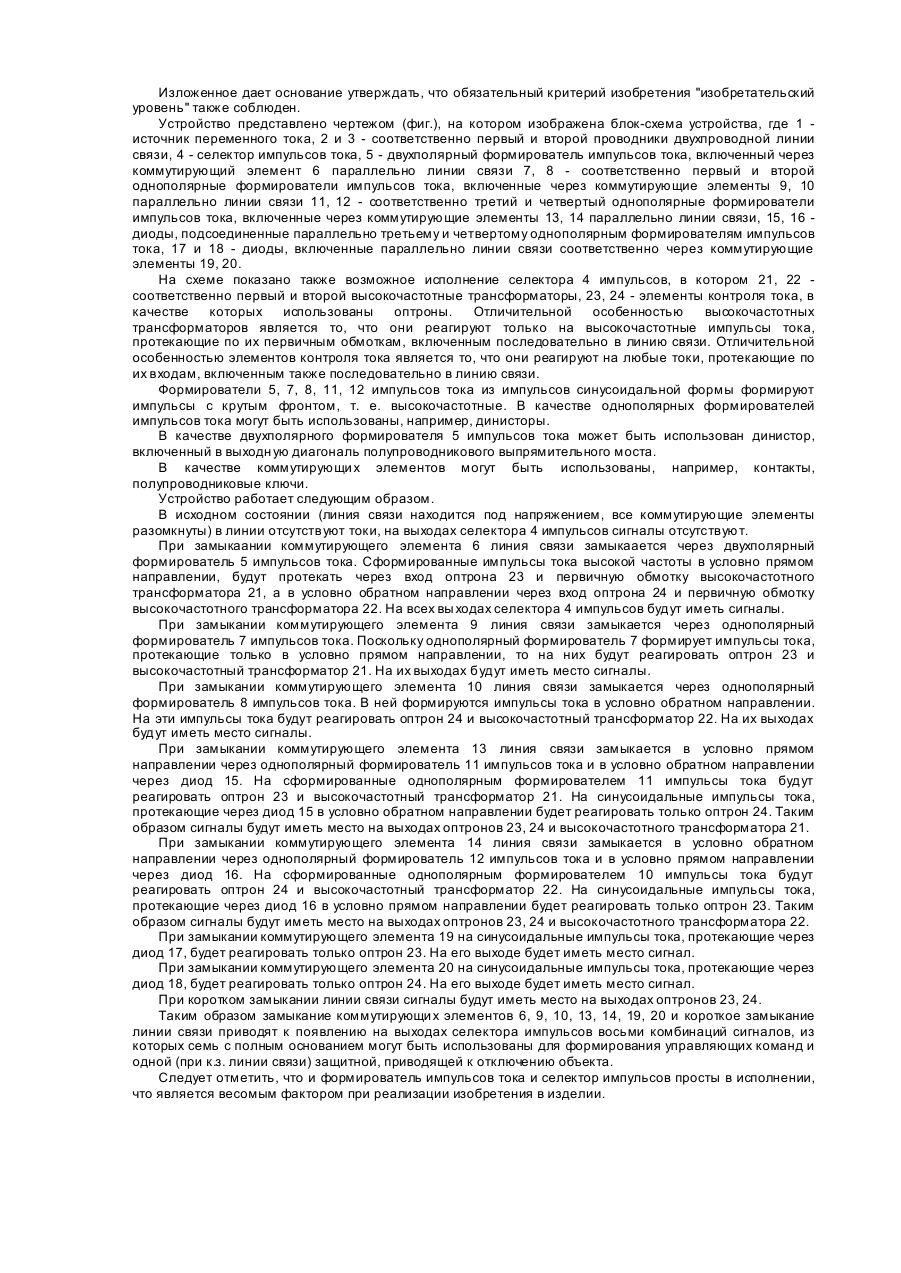

Изобретение относится к горной электротехнике, в частности к взрывозащищенным устройствам для дистанционного управления шахтными объектами. Известно устройство (А.с. СССР №415696, кл. G08C15/12, 1974), которое содержит источник переменного тока, селектор импульсов, включающий в себя элементы контроля тока, двухпроводную линию связи, в конце которой параллельно ей подключены через посредство коммутирующих элементов два диода. Недостатком устройства является то, что оно по двухпроводной линии связи может передать только две управляющие команды. Известно также устройство дистанционного управления (А.с. СССР №1746392, кл. G08C19/16, от 07.07.92), принятое за прототип и содержащее источник переменного тока, селектор импульсов, включающий в себя высокочастотные трансформаторы и элемент контроля тока, двухпроводную линию связи, двухполярный формирователь импульсов тока, включенный параллельно линии связи через коммутирующий элемент. Устройство хотя и обеспечивает более высокую надежность дистанционного управления объектом, но также может передать по двухпроводной линии связи только две управляющие команды, что ограничивает область его применения. Задачей изобретения является создание такого устройства, в котором за счет введения индивидуальных отличий в каждую управляющую команду обеспечивалась бы передача их по двухпроводной линии связи в количестве более двух, что позволит осуществлять дистанционное управление многофункциональными объектами. Решение поставленной задачи достигается тем, что в устройство для дистанционного управления многофункциональными объектами, содержащее источник переменного тока, двухпроводную линию связи, селектор импульсов, включенный между упомянутыми источником и линией связи, и двухполярный формирователь импульсов тока, включенный между проводами линии связи через коммутирующий элемент, согласно изобретению дополнительно введены и подключены между проводами линии связи через отдельные коммутирующие элементы по крайней мере два однополярных формирователя импульсов тока, причем проводимость этих формирователей направлена встречно друг другу. Кроме того параллельно по крайней мере одному из введенных однополярных формирователей импульсов тока подсоединен диод, проводимость которого направлена встречно проводимости формирователя. В устройство также дополнительно введены и подключены между проводами линии связи через отдельные коммутирующие элементы два диода, причем проводимость этих диодов направлена встречно друг другу. Из изложенного видно, что количество комбинаций подключения к линии связи формирователей импульсов тока и диодов, каждая из которых обеспечивает передачу отдельной команды, равно семи (двухполярный формирователь импульсов тока, два однополярных формирователя импульсов тока, два однополярных формирователя импульсов тока с подсоединенными параллельно им диодами и два диода). При подключении двухполярного формирователя импульсов тока в линии связи протекают импульсы тока высокой частоты обоих направлений, что является отождествлением управляющей команды №1. При подключении первого однополярного формирователя импульсов тока в линии связи протекают импульсы тока высокой частоты в условно прямом направлении, что является отождествлением управляющей команды №2. При подключении к линии связи второго однополярного формирователя импульсов тока в линии связи протекают импульсы тока высокой частоты в условно обратном направлении, что является отождествлением управляющей команды №3. При подключении к линии связи третьего однополярного формирователя импульсов тока, параллельно которому подсоединен диод, в линии связи протекают импульсы тока высокой частоты в условно прямом направлении и синусоидальные импульсы тока промышленной частоты в условно обратном направлении. Комбинация упомянутых импульсов тока является отождествлением управляющей команды №4. При подключении к линии связи четвертого однополярного формирователя импульсов тока, параллельно которому, подсоединен диод, в линии связи протекают импульсы тока высокой частоты в условно обратном направлении и синусоидальные импульсы тока промышленной частоты в условно прямом направлении. Комбинация упомянутых импульсов тока является отождествлением управляющей команды №5. При подключении к линии связи первого дополнительно введенного диода в ней протекают синусоидальные импульсы тока промышленной частоты в условно прямом направлении, что является отождествлением команды №6. При подключении к линии связи второго дополнительно введенного диода в ней протекают синусоидальные импульсы тока промышленной частоты в условно обратном направлении, что является отождествлением команды №7. Сопоставительный анализ заявляемого устройства с прототипом показывает, что в заявляемое устройство дополнительно введены однополярные формирователи импульсов тока и диоды, образованы новые связи. Это дает основание утверждать, что критерий изобретения "новизна" соблюден. Дополнения и новые связи позволили увеличить количество передаваемых команд по двухпроводной линии связи до семи. Такое резкое увеличение количества передаваемых команд по двухпроводной линии связи дает возможность осуществлять дистанционное управление многофункциональными объектами, например, монорельсовой дорогой. При управлении ею из кабины поезда по линии связи, состоящей из тягового каната и троллеи используются все семь команд: ПУСК ВПЕРЕД, ПУСК НАЗАД, БЫСТРЕЕ, МЕДЛЕННЕЕ, СТОП ОПЕРАТИВНЫЙ, СТОП ЭКСТРЕННЫЙ, СИГНАЛ. Изложенное дает основание утверждать, что обязательный критерий изобретения "изобретательский уровень" также соблюден. Устройство представлено чертежом (фиг.), на котором изображена блок-схема устройства, где 1 источник переменного тока, 2 и 3 - соответственно первый и второй проводники двухпроводной линии связи, 4 - селектор импульсов тока, 5 - двухполярный формирователь импульсов тока, включенный через коммутирующий элемент 6 параллельно линии связи 7, 8 - соответственно первый и второй однополярные формирователи импульсов тока, включенные через коммутирующие элементы 9, 10 параллельно линии связи 11, 12 - соответственно третий и четвертый однополярные формирователи импульсов тока, включенные через коммутирующие элементы 13, 14 параллельно линии связи, 15, 16 диоды, подсоединенные параллельно третьему и четвертому однополярным формирователям импульсов тока, 17 и 18 - диоды, включенные параллельно линии связи соответственно через коммутирующие элементы 19, 20. На схеме показано также возможное исполнение селектора 4 импульсов, в котором 21, 22 соответственно первый и второй высокочастотные трансформаторы, 23, 24 - элементы контроля тока, в качестве которых использованы оптроны. Отличительной особенностью высокочастотных трансформаторов является то, что они реагируют только на высокочастотные импульсы тока, протекающие по их первичным обмоткам, включенным последовательно в линию связи. Отличительной особенностью элементов контроля тока является то, что они реагируют на любые токи, протекающие по их входам, включенным также последовательно в линию связи. Формирователи 5, 7, 8, 11, 12 импульсов тока из импульсов синусоидальной формы формируют импульсы с крутым фронтом, т. е. высокочастотные. В качестве однополярных формирователей импульсов тока могут быть использованы, например, динисторы. В качестве двухполярного формирователя 5 импульсов тока может быть использован динистор, включенный в выходн ую диагональ полупроводникового выпрямительного моста. В качестве коммутирующи х элементов могут быть использованы, например, контакты, полупроводниковые ключи. Устройство работает следующим образом. В исходном состоянии (линия связи находится под напряжением, все коммутирующие элементы разомкнуты) в линии отсутствуют токи, на выходах селектора 4 импульсов сигналы отсутствуют. При замыкаании коммутирующего элемента 6 линия связи замыкаается через двухполярный формирователь 5 импульсов тока. Сформированные импульсы тока высокой частоты в условно прямом направлении, будут протекать через вход оптрона 23 и первичную обмотку высокочастотного трансформатора 21, а в условно обратном направлении через вход оптрона 24 и первичную обмотку высокочастотного трансформатора 22. На всех вы ходах селектора 4 импульсов будут иметь сигналы. При замыкании коммутирующего элемента 9 линия связи замыкается через однополярный формирователь 7 импульсов тока. Поскольку однополярный формирователь 7 формирует импульсы тока, протекающие только в условно прямом направлении, то на них будут реагировать оптрон 23 и высокочастотный трансформатор 21. На их выходах будут иметь место сигналы. При замыкании коммутирующего элемента 10 линия связи замыкается через однополярный формирователь 8 импульсов тока. В ней формируются импульсы тока в условно обратном направлении. На эти импульсы тока будут реагировать оптрон 24 и высокочастотный трансформатор 22. На их выходах будут иметь место сигналы. При замыкании коммутирующего элемента 13 линия связи замыкается в условно прямом направлении через однополярный формирователь 11 импульсов тока и в условно обратном направлении через диод 15. На сформированные однополярным формирователем 11 импульсы тока будут реагировать оптрон 23 и высокочастотный трансформатор 21. На синусоидальные импульсы тока, протекающие через диод 15 в условно обратном направлении будет реагировать только оптрон 24. Таким образом сигналы будут иметь место на выходах оптронов 23, 24 и высокочастотного трансформатора 21. При замыкании коммутирующего элемента 14 линия связи замыкается в условно обратном направлении через однополярный формирователь 12 импульсов тока и в условно прямом направлении через диод 16. На сформированные однополярным формирователем 10 импульсы тока будут реагировать оптрон 24 и высокочастотный трансформатор 22. На синусоидальные импульсы тока, протекающие через диод 16 в условно прямом направлении будет реагировать только оптрон 23. Таким образом сигналы будут иметь место на выходах оптронов 23, 24 и высокочастотного трансформатора 22. При замыкании коммутирующего элемента 19 на синусоидальные импульсы тока, протекающие через диод 17, будет реагировать только оптрон 23. На его выходе будет иметь место сигнал. При замыкании коммутирующего элемента 20 на синусоидальные импульсы тока, протекающие через диод 18, будет реагировать только оптрон 24. На его выходе будет иметь место сигнал. При коротком замыкании линии связи сигналы будут иметь место на выходах оптронов 23, 24. Таким образом замыкание коммутирующи х элементов 6, 9, 10, 13, 14, 19, 20 и короткое замыкание линии связи приводят к появлению на выходах селектора импульсов восьми комбинаций сигналов, из которых семь с полным основанием могут быть использованы для формирования управляющих команд и одной (при к.з. линии связи) защитной, приводящей к отключению объекта. Следует отметить, что и формирователь импульсов тока и селектор импульсов просты в исполнении, что является весомым фактором при реализации изобретения в изделии.
ДивитисяДодаткова інформація
Автори англійськоюMeznikov Artur Volodymyrovych, Stadnik Mykola Ivanovych, Zaltsvedel Viktor Brunovych
Автори російськоюМезников Артур Владимирович, Стадник Николай Иванович, Зальцведель Виктор Брунович
МПК / Мітки
Мітки: пристрій, дистанційного, керування, об'єктами, багатофункціональними
