Іскробезпечний пристрій дистанційного керування
Номер патенту: 9316
Опубліковано: 30.09.1996
Автори: Галкін Василь Дмитрович, Янопуло Володимир Миколайович, Лоцманов Михайло Сергійович, Резнік Леонід Бенціонович
Формула / Реферат
І» Искробезопасное устройство дистанционного управления, содержащее искробезопасный источник питания и исполнительное реле, расположенные в приемном блоке, соединенном двухпроводной линией связи с пультом управления, состоящим из генератора и последовательно соединенных кнопок "Пуск" и "Стоп", отличающееся тем, что, с целью повышения надежности работы, оно снабжено импульсным трансформатором, стабилизатором напряжения постоянного тока, ключевым элементом и блокировочным реле, контакт которого включен параллельно кнопке "Пуск", а обмотка подключена с возможностью отключения при обесточивании пульта управления, при этом первый провод двухпроводной линии связи соединен с первичным выводом кнопки "Стоп", а второй вывод кнопки "Пуск" подключен к входам стабилизатора и ключевого элемента, выход которого подключен к второму проводу двухпроводной линии связи и к первому выводу генератора, к второму выводу которого подключен выход стабилизатора, а управляющий выход генераторВі подключен к управляющему входу .ключевого элемента, а импульсный трансформатор размещен в приемном блоке, первичная обмотка которого подключена между первым выводом источника питания и первым проводом двухпроводной линии связи, а вторичной обмоткой'подключен к исполнительному реле, второй вывод искробезопасного источника питания подключен к второму проводу" двухпроводной линии связи.

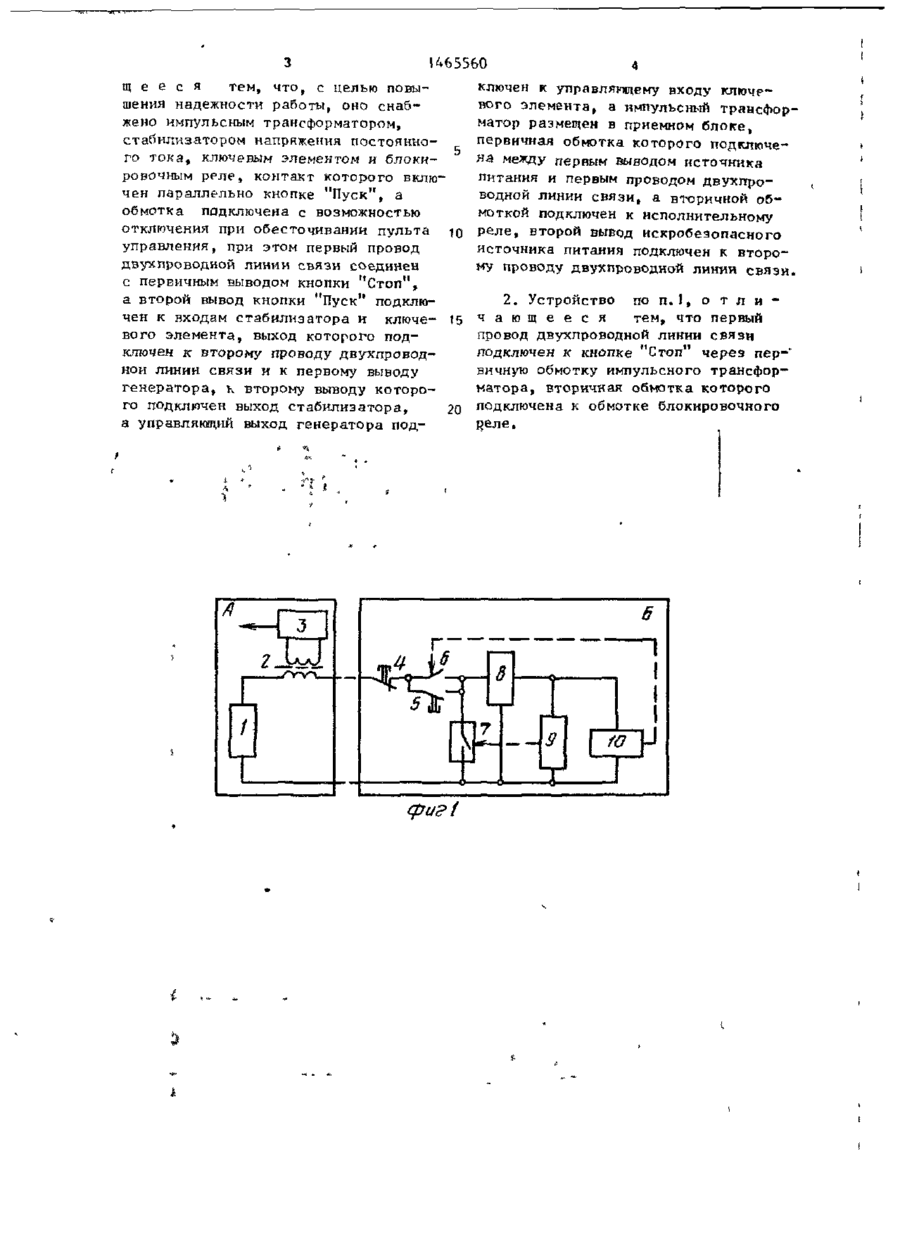

2. Устройство по п.1, отличающееся тем, что первый провод двухпроводной линии связи подключен к кнопке "Стоп" через первичную обмотку импульсного трансформатора, вторичная обмотка которого подключена к обмотке блокировочного реле.
Текст

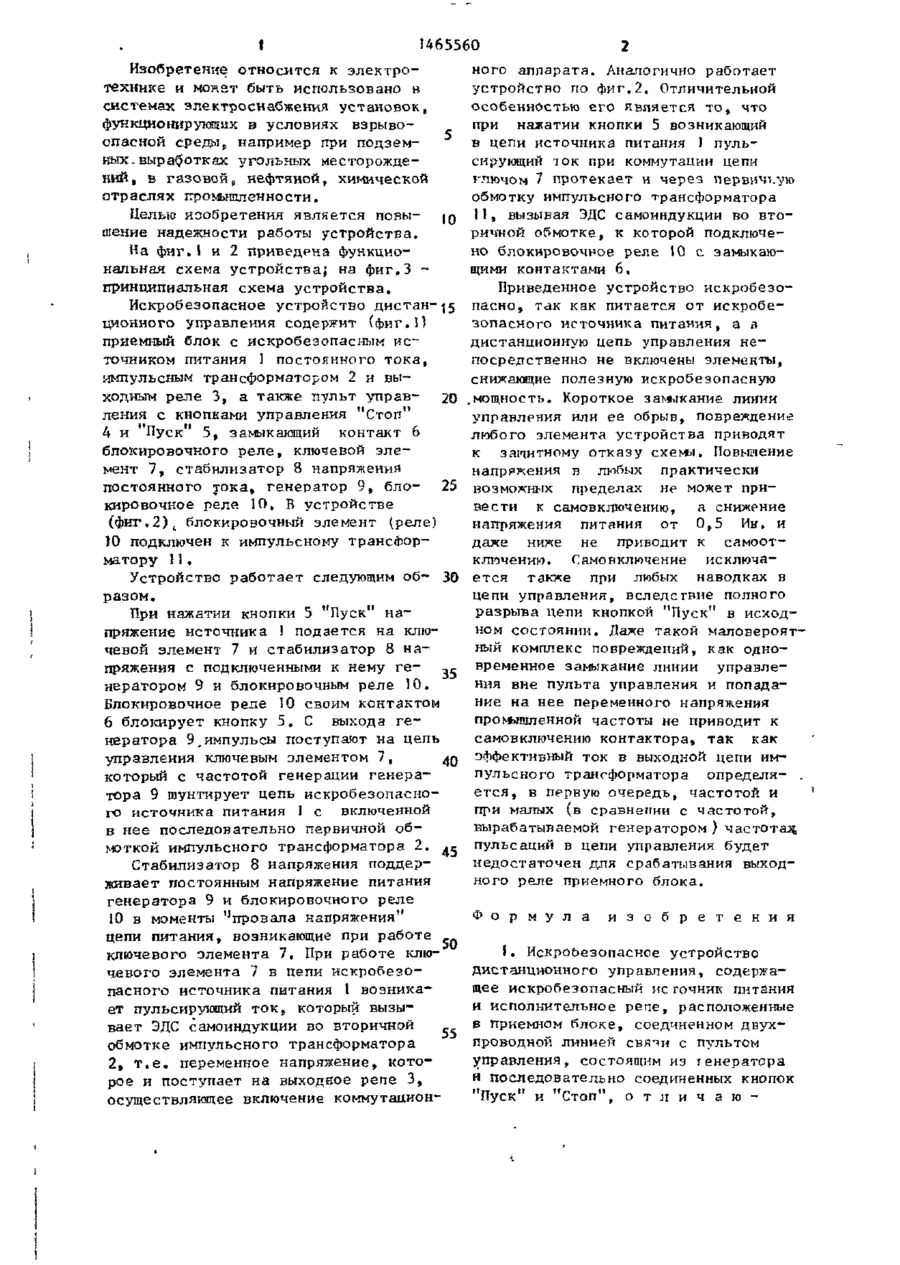

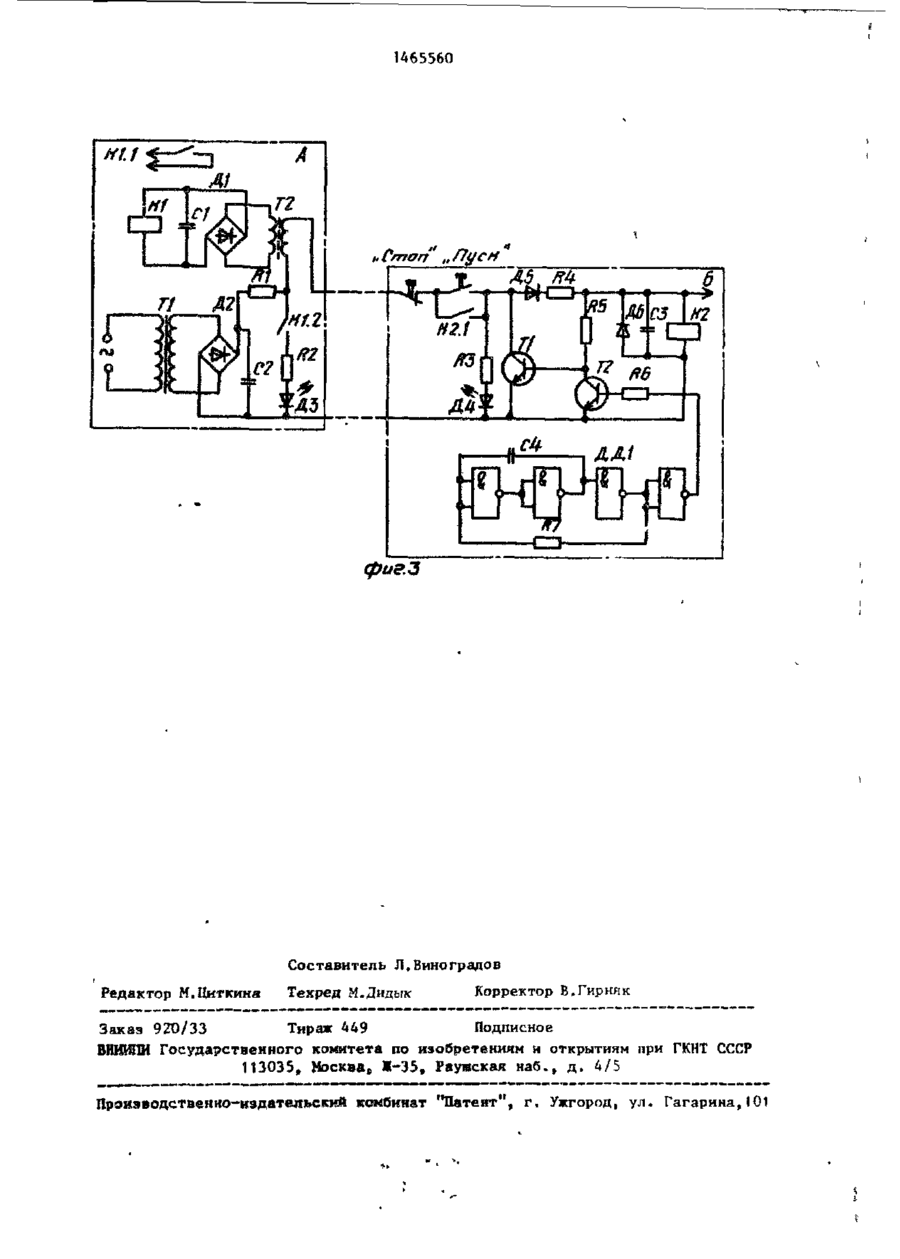

Изобретение относится к э л е к т р о технике и м . б . использовано в с и с темах электроснабжения у с т а н о в о к , функционирующих в условиях в з р ы в о опасной среды. Цель - повышение н а дежности работы устр-ва д и с т а н ц и о н ного у п р а в л е н и я . Устр-во содержит приемный блок с искробезопасным и с точником питания (ИП) 1 постоянного тока, импульсным трансформатором (Т ) 2 и выходным реле (?) 3 , пульт управления с кнопками 4 , 5 у п р а в л е ния Стоп" н " П у с к " , замыкающий к о н такт 6 блокировочного Р 10, ключевой элемент 7, с т а б и л и з а т о р 8 напряжения постоянного тока и г е н е р а т о р 9 . При этом Р 10 подключено к импульсному Т І Ї . Іїри нажатии кнопки 5 в о з никающий в цепи И 1 пульсирующий П ток при коммутации цепи ключевым элементом 7 п р о т е к а е т и ч е р е з п е р вичную обмотку Т I I , вызывая ЭДС самоиндукции во вторичной обмотке, к которой подключено Р 10, Замыкающий контакт 6 Р ' 0 блокирует кнопку 5 . С выхода г е н е р а т о р а 9 импульсы п о с т у пают в цепь элемента 7, который шунтирует цепь И 1. Стабилизатор 8 П поддерживает постоянным напряжение г е н е р а т о р а 9 и Р 10. Переменное н а пряжение с Т 2 поступает н а выходное Р 2 , включающее коммутационный а п п а р а т , 1 з . п , ф-лы, 3 и л . СЛ 65
ДивитисяДодаткова інформація
Назва патенту англійськоюSpark-safe unit of remote control
Автори англійськоюReznik Leonid Bentsionovych, Yanopulo Volodymyr Mykolaiovych, Lotsmanov Mykhailo Serhiiovych, Bibik Mykhailo Demianovych
Назва патенту російськоюИскробезопасное устройство дистанционного управления
Автори російськоюРезник Леонид Бенционович, Янопуло Владимир Николаевич, Лоцманов Михаил Сергеевич, Бибик Михаил Демьянович
МПК / Мітки
МПК: G05B 9/00
Мітки: дистанційного, пристрій, іскробезпечний, керування
