Пристрій для акупунктурної діагностики та лікування

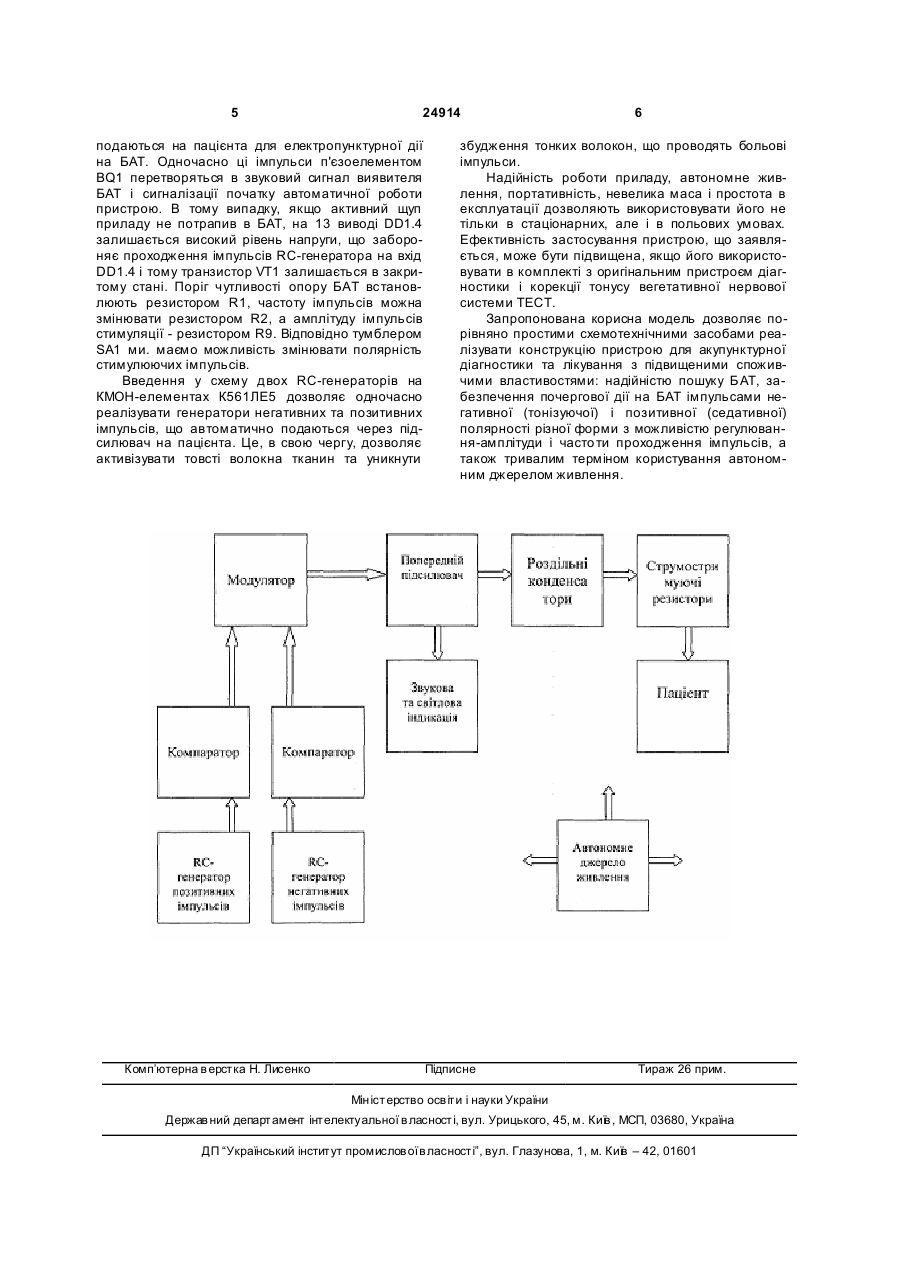

Пристрій для акупунктурної діагностики та лікування, що містить активний та пасивний електроди, автономне джерело живлення, два RC 3 24914 шує масо-габаритні показники та потужність споживання і певною мірою - ціну. Інший відомий пристрій для оцінки біоелектричної активності точок акупунктури [Казаков M.I., Скрипник Ю.О., Кірєєв В.В. Патент Росії RU2209033 С1, дата публікації 27.07.2003] містить диференціальний підсилювач, автоматичний перемикач, мультивібратор, балансний змішувач, вузькосмуговий підсилювач, синхронний детектор, фільтр низьких частот та реєструючий пристрій. Недоліком цього приладу є його функціональна вузьконаправленність та знову ж таки складна схемотехнічна реалізація, що неодмінно відіб'ється на його собівартості. Пристрої, що задекларовані у відповідних російських патентах [RU2079299 С1, RU2039551 С1, RU2209036 С2] використовують більш прості схемні рішення. Недоліками даних пристроїв є те, що вони призначені або для акупунктурної діагностики, або для лікування і мають постійне підключення автономного джерела живлення до ланцюга живлення, що зменшує термін його використання. Відомий також пристрій для діагностики БАТ [Шустов М. Устройство для диагностики биологически активных точек // Журнал "Радиолюбитель". - 1997. - №11. - с.30], вибраний як прототип. Пристрій виконаний на основі операційного підсилювача з низькоомним входом. На вході підсилювача ввімкнений подвійний Т-образний резистивний міст, ланцюжки з резисторів R1+R2 та R3+R4 при розімкненому вимірювальному колі визначають балансування схеми. Оптимальне співвідношення резистивних елементів схеми: R3=R4≤R5+Rx, де Rx - опір ланки тіла поміж БАТ та пасивним електродом; крім того R1+R2-R3+R4»Rвх мікросхеми DA1. Одним з недоліків даної схеми слід вважати те, що замір опорів кожної контрольованої БАТ треба проводити не менше трьох разів, а для контролю стану БАТ треба систематично записувати результати вимірів по каналах, що контролюються, у індивідуальні таблиці даних, або ж занести отримані данні на графік (електричний опір-каналдата). Інший недолік пов'язаний з тим, що оскільки контролюємий в точці прикладення активного електроду опір в процесі вимірювання змінюється (особливо в перші долі секунди дотику активного електроду), а сам опір залежить від точності влучення електроду в БАТ та від ступеня натискування електроду, то для зчитування показників зі шкали вимірювального приладу необхідний певний досвід та навички перерахування умовних одиниць. При розробці корисної моделі ми виходили з встановленого у фізіотерапії положення про збуджуючу дію сталого стр уму негативної полярності та тормозному (седативному) впливі струму позитивної полярності. Слід, проте, відзначити, що до теперішнього часу існують значні розбіжності з приводу параметрів електричного струму (особливо полярності), використовуваного для отримання гальмівного або збудливого ефекту. Застосовуючи з метою тонізуючої (збудливої) дії гальванічний струм з електроду негативної по 4 лярності, а для седативної (гальмівної) - струм позитивної полярності, ми виходили крім фізіотерапевтичних уявлень з того, що "введення" електронів в точку акупунктури асоціюється з традиційним поняттям "додати" ("бу"), а їх "ви тягання" - з поняттям "відняти" ("се"). Природно, що з погляду сучасних фізіологічних уявлень про збудження і гальмування такого роду аналогія з традиційними поняттями "бу" і "се" вельми умовна. Вочевидь, за відсутності даних про механізми дії акупунктури важко науково обґрунтувати параметри. різних методів дії в плані прогнозування у відповідь реакцій системи (організму). В наш час дані параметри підбираються емпірично: або шляхом експериментів на тваринах, або в ході клінічних спостережень. Це характерно і для інших нових методів дії на периферичні рефлекторні елементи (акупунктурні точки), таких, як лазерне випромінювання, ультразвук, магнітне поле і ін. У основу корисної моделі поставлена задача створити такий пристрій, котрий дозволив би визначати місцезнаходження точок акупунктури контактним способом і контролювати їх електричний опір, а також - проводити рефлексотерапію методами. електропунктури, електромасажу, мікроакупунктури та мікроелектрофорезу. Поставлена задача, розв'язується відповідними схемотехнічними рішеннями, а саме: пристрій для акупунктурної діагностики та лікування містить активний та пасивний електроди, автономне джерело живлення, два RC-генератори, відповідно два компаратори - визначники біологічно активних точок, модулятор імпульсів, попередній підсилювач, роздільні конденсатори, струмостримуючі резистори, світлову та звукову сигналізації. Принципова відмінність приладу від розроблених раніше подібних пристроїв - забезпечення почергової дії на БАТ імпульсами негативної (стимулюючої) і позитивної (седативної) полярності різної форми з можливістю регулювання амплітуди і частоти проходження імпульсів. Сутність пристрою, що заявляється, зображена на блок-схемі. Пристрій дозволяє регулювати форму та великість струму впливу і міняти його полярність та частоту. При визначенні місцезнаходження БАТ здійснюється звукова та світлова індикація. Пристрій містить активний та пасивний електроди, автономне джерело живлення, два RCгенератори імпульсів на елементах DD1.1-DD1.3 і DD2.1-DD2.3 відповідно і два компаратори - визначники біологічно активних точок на елементах DD1.4 і DD2.4, а також модулятор імпульсів на елементах VT4, VT5 і DA1, попередній підсилювач, світлову та звукову сигналізації. Пристрій працює таким чином. Модулятор по черзі підключає до джерела живлення генератори позитивних і негативних імпульсів. Коли щуп активного електроду потрапляє на БАТ, опір якої приблизно в два рази менше навколишніх шкірних покривів, то під час дії імпульсу живлення позитивної полярності напруга на 13 виводі мікросхеми DD1.4 знижується до рівня, при якому імпульси генератора з виходу DD1.3 поступають на базу попереднього підсилювача на VT1 і далі через струмостримуючі резистори R8 і R9 5 24914 подаються на пацієнта для електропунктурної дії на БАТ. Одночасно ці імпульси п'єзоелементом BQ1 перетворяться в звуковий сигнал виявителя БАТ і сигналізації початку автоматичної роботи пристрою. В тому випадку, якщо активний щуп приладу не потрапив в БАТ, на 13 виводі DD1.4 залишається високий рівень напруги, що забороняє проходження імпульсів RC-генератора на вхід DD1.4 і тому транзистор VT1 залишається в закритому стані. Поріг чутливості опору БАТ встановлюють резистором R1, частоту імпульсів можна змінювати резистором R2, а амплітуду імпульсів стимуляції - резистором R9. Відповідно тумблером SA1 ми. маємо можливість змінювати полярність стимулюючих імпульсів. Введення у схему двох RC-генераторів на КМОН-елементах К561ЛЕ5 дозволяє одночасно реалізувати генератори негативних та позитивних імпульсів, що автоматично подаються через підсилювач на пацієнта. Це, в свою чергу, дозволяє активізувати товсті волокна тканин та уникнути Комп’ютерна в ерстка Н. Лисенко 6 збудження тонких волокон, що проводять больові імпульси. Надійність роботи приладу, автономне живлення, портативність, невелика маса і простота в експлуатації дозволяють використовувати його не тільки в стаціонарних, але і в польових умовах. Ефективність застосування пристрою, що заявляється, може бути підвищена, якщо його використовувати в комплекті з оригінальним пристроєм діагностики і корекції тонусу вегетативної нервової системи ТЕСТ. Запропонована корисна модель дозволяє порівняно простими схемотехнічними засобами реалізувати конструкцію пристрою для акупунктурної діагностики та лікування з підвищеними споживчими властивостями: надійністю пошуку БАТ, забезпечення почергової дії на БАТ імпульсами негативної (тонізуючої) і позитивної (седативної) полярності різної форми з можливістю регулювання-амплітуди і часто ти проходження імпульсів, а також тривалим терміном користування автономним джерелом живлення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
