Поглинач хвильової енергії

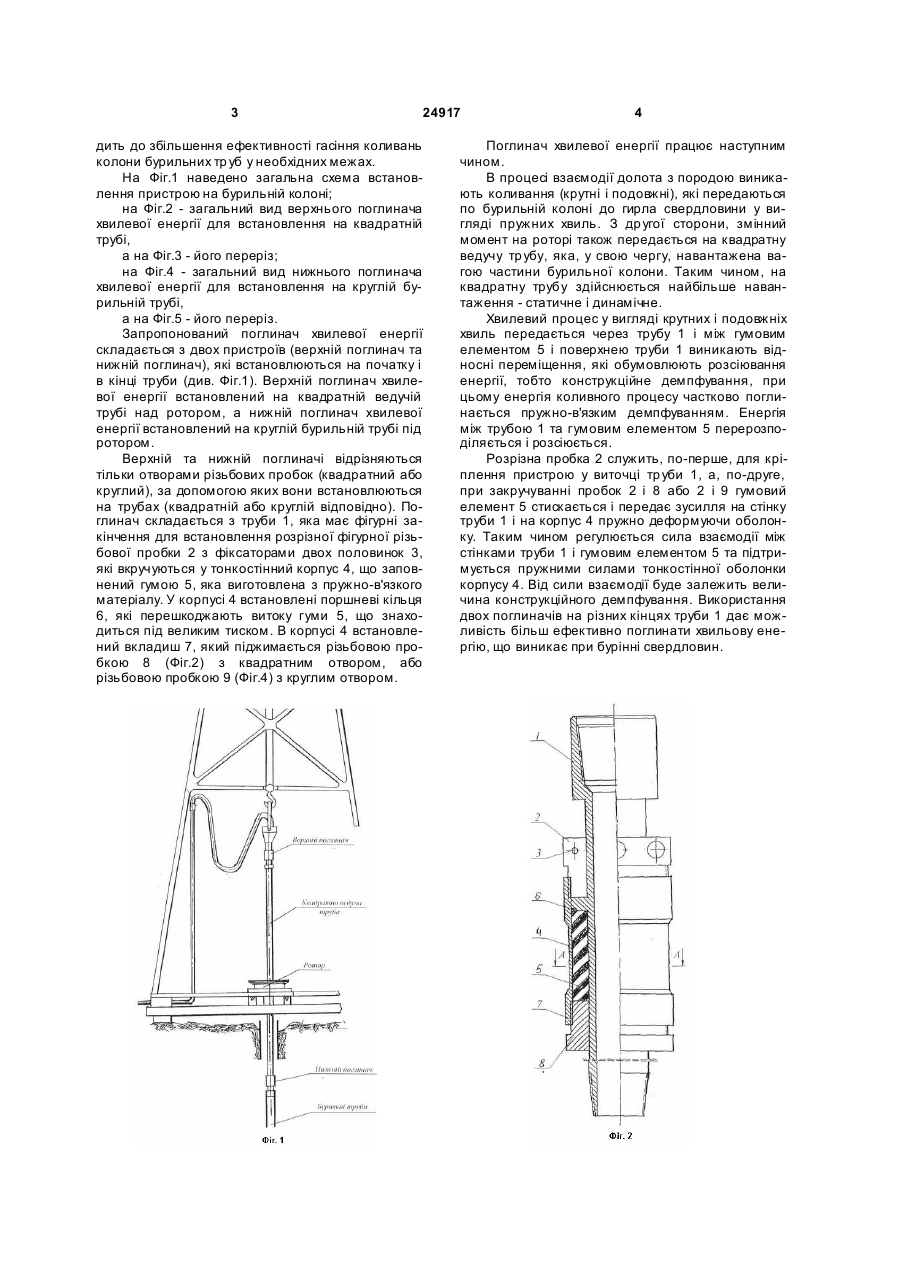

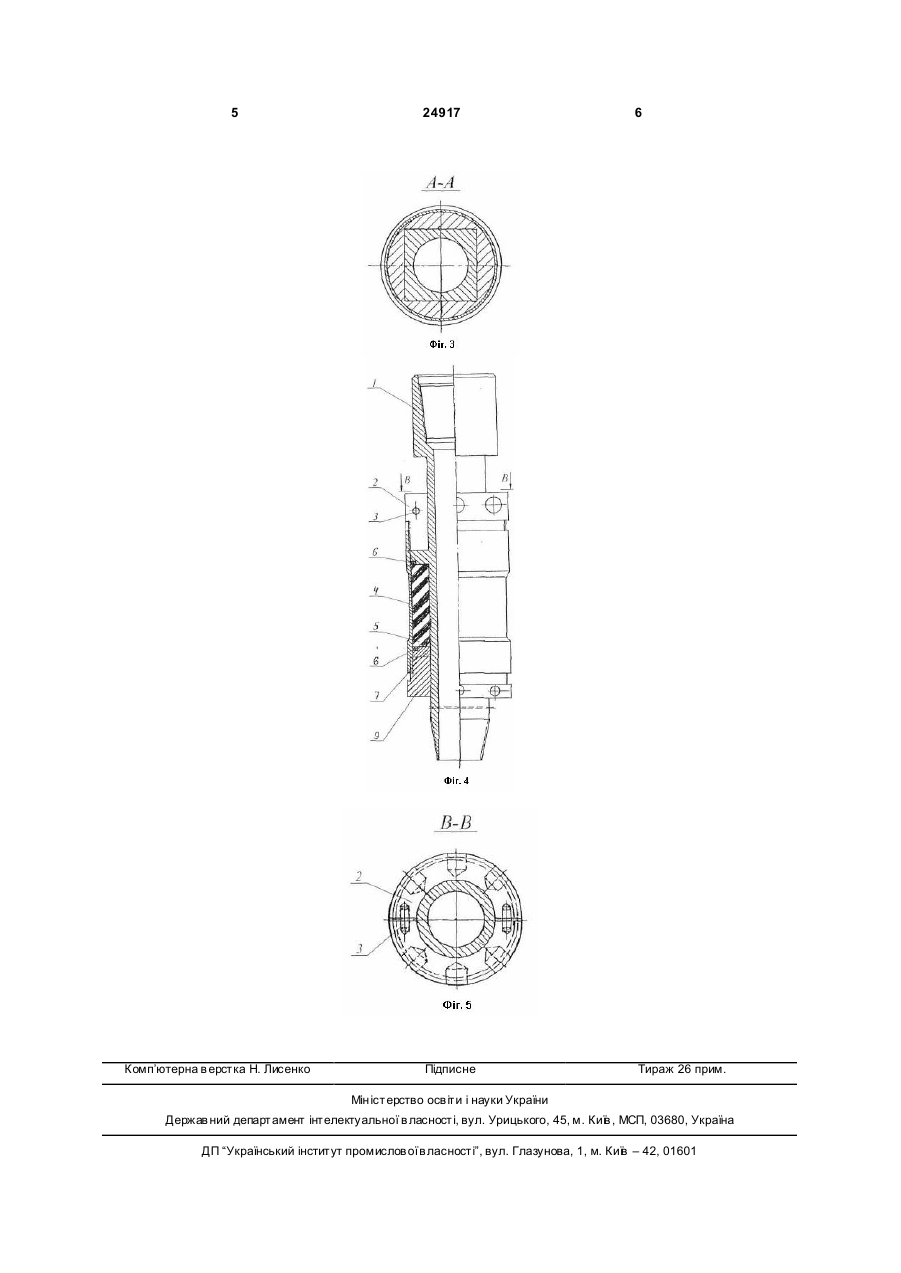

Поглинач хвильової енергії, який складається з верхнього та нижнього поглиначів у вигляді двох корпусів, що містять гумові елементи, який відрізняється тим, що кожний з корпусів виконаний у вигляді тонкостінної оболонки, в якій гумовий елемент стиснутий встановленими з можливістю взаємодії з корпусом різьбовими пробками, одна з яких розрізана подовж навпіл. (19) (21) u200613146 (22) 12.12.2006 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Рибчич Ілля Йосипович, Малярчук Богдан Ми хайлович, Огородніков Петро Іванович, Світлицький Віктор Михайлович, Стефурак Роман Іванович (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМП АНІЇ "НАФТОГАЗ УКРАЇНИ" 3 24917 дить до збільшення ефективності гасіння коливань колони бурильних тр уб у необхідних межах. На Фіг.1 наведено загальна схема встановлення пристрою на бурильній колоні; на Фіг.2 - загальний вид верхнього поглинача хвилевої енергії для встановлення на квадратній трубі, а на Фіг.3 - його переріз; на Фіг.4 - загальний вид нижнього поглинача хвилевої енергії для встановлення на круглій бурильній трубі, а на Фіг.5 - його переріз. Запропонований поглинач хвилевої енергії складається з двох пристроїв (верхній поглинач та нижній поглинач), які встановлюються на початку і в кінці труби (див. Фіг.1). Верхній поглинач хвилевої енергії встановлений на квадратній ведучій трубі над ротором, а нижній поглинач хвилевої енергії встановлений на круглій бурильній трубі під ротором. Верхній та нижній поглиначі відрізняються тільки отворами різьбових пробок (квадратний або круглий), за допомогою яких вони встановлюються на трубах (квадратній або круглій відповідно). Поглинач складається з труби 1, яка має фігурні закінчення для встановлення розрізної фігурної різьбової пробки 2 з фіксаторами двох половинок 3, які вкручуються у тонкостінний корпус 4, що заповнений гумою 5, яка виготовлена з пружно-в'язкого матеріалу. У корпусі 4 встановлені поршневі кільця 6, які перешкоджають витоку гуми 5, що знаходиться під великим тиском. В корпусі 4 встановлений вкладиш 7, який піджимається різьбовою пробкою 8 (Фіг.2) з квадратним отвором, або різьбовою пробкою 9 (Фіг.4) з круглим отвором. 4 Поглинач хвилевої енергії працює наступним чином. В процесі взаємодії долота з породою виникають коливання (крутні і подовжні), які передаються по бурильній колоні до гирла свердловини у вигляді пружних хвиль. З др угої сторони, змінний момент на роторі також передається на квадратну ведучу тр убу, яка, у свою чергу, навантажена вагою частини бурильної колони. Таким чином, на квадратну трубу здійснюється найбільше навантаження - статичне і динамічне. Хвилевий процес у вигляді крутних і подовжніх хвиль передається через трубу 1 і між гумовим елементом 5 і поверхнею труби 1 виникають відносні переміщення, які обумовлюють розсіювання енергії, тобто конструкційне демпфування, при цьому енергія коливного процесу частково поглинається пружно-в'язким демпфуванням. Енергія між трубою 1 та гумовим елементом 5 перерозподіляється і розсіюється. Розрізна пробка 2 служить, по-перше, для кріплення пристрою у виточці тр уби 1, а, по-друге, при закручуванні пробок 2 і 8 або 2 і 9 гумовий елемент 5 стискається і передає зусилля на стінку труби 1 і на корпус 4 пружно деформуючи оболонку. Таким чином регулюється сила взаємодії між стінками труби 1 і гумовим елементом 5 та підтримується пружними силами тонкостінної оболонки корпусу 4. Від сили взаємодії буде залежить величина конструкційного демпфування. Використання двох поглиначів на різних кінцях труби 1 дає можливість більш ефективно поглинати хвильову енергію, що виникає при бурінні свердловин. 5 Комп’ютерна в ерстка Н. Лисенко 24917 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
