Нвч-поглинач

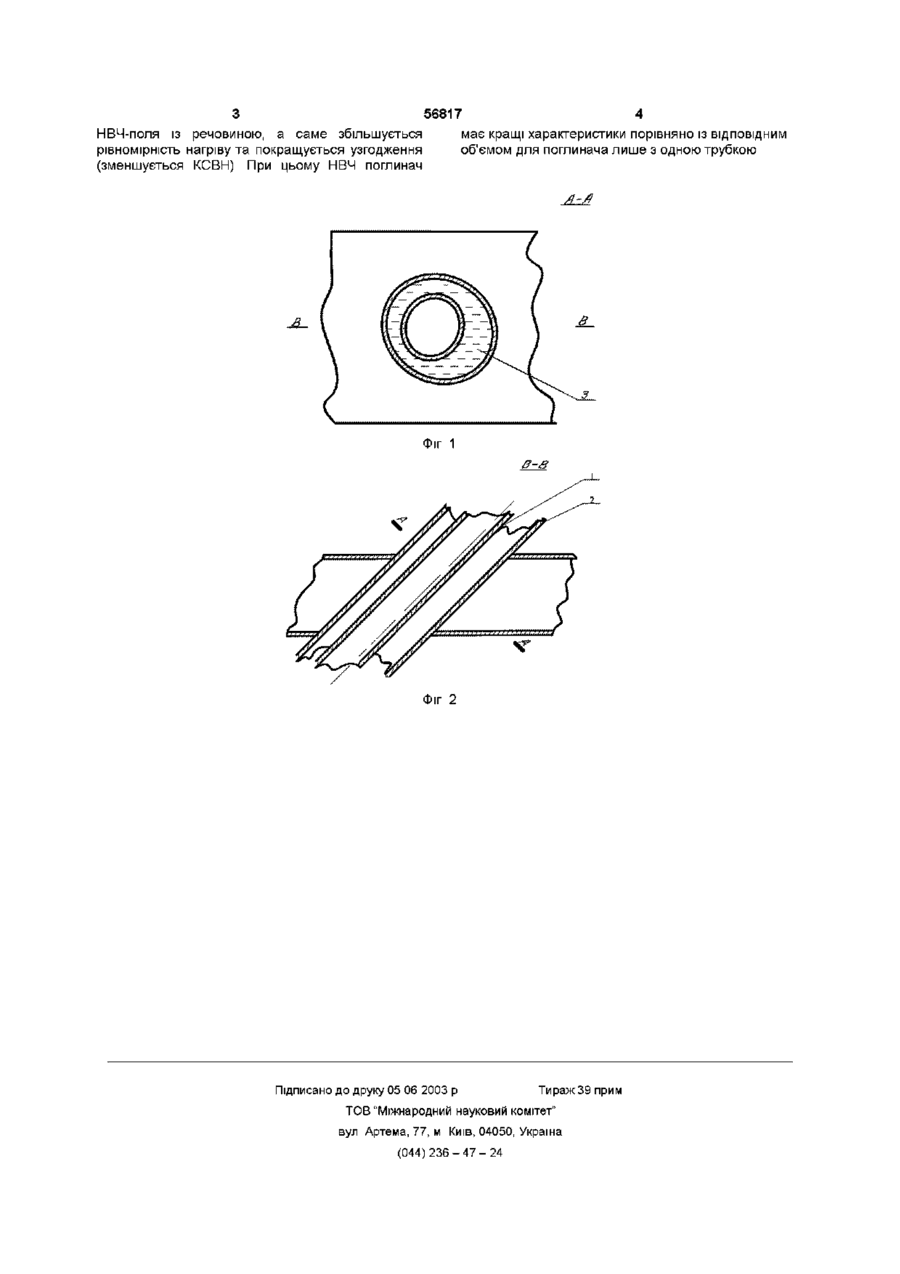

НВЧ-поглинач, який включає хвилевід та радюпрозору трубку, співмірну із розмірами хвилеводу, яка перетинає хвилевід, який відрізняється тим, що НВЧ-поглинач додатково оснащено другою радюпрозорою трубкою, яка встановлена всередині першої радюпрозорої трубки з утворенням простору між ними, який заповнено поглинаючою рідиною Винахід відноситься до пристроїв нагрівання з використанням НВЧ енергії, і може бути використаний у технології мікрохвильової обробки рідкої суміші поточним способом, для дослідження впливу НВЧ поля на біологічні об'єкти, а також в атенюаторних і вимірювальних пристроях НВЧ з розсіюванням потужності на наватаженні ВІДОМІ різні варіанти поглиначів для НВЧнагрівання рідкої суміші в яких тим чи іншим способом в хвилевід вводиться одна чи декілька трубок для протікання рідкої суміші Відомий НВЧнагрівач рідини, що містить хвилевід, який перетинають перпендикулярно до вузьких стінок 15 діелектричних трубок, розміщених спеціальним способом [Патент РФ № 2087084, МПК 6Н05В6/64 опубл 26 01 95] 3 відомих пристроїв для поглинання НВЧ-енергм найбільш близьким до пристрою, що пропонується є "СВЧ-нагреватель жидкости" [SU 2087083, МКП 6 Н05 В 6/64] та [Патент РФ №2101884, МПК Н05В6/64, F24C7/02] , в яких діелектрична трубка входить у хвилевід під кутом 45±2° до його широких стінок, а у відрізку прямокутного хвилевода симетрично на одній із широких стінок розташований П-подібний виступ складної конструкції тим, що НВЧ-поглинач, який включає хвилевід та радюпрозору трубку, співмірну із розмірами хвилевода, яка перетинає хвилевід, згідно винаходу, НВЧ-поглинач додатково споряджено другою радюпрозорою трубкою, яка встановлена всередині першої радюпрозорої трубки з утворенням простору між ними, який заповнено поглинаючою рідиною На кресленні (див фіг 1, 2) показано конструкцію НВЧ-поглинача в двох перерізах Простір, що утворений між трубками 1 та 2 заповнений поглинаючою речовиною 3, визначає зону в якій відбувається взаємодія із полем При збудженні в хвилеводі основного типу хвилі Ню максимум розподілу поля буде знаходитись на ВІСІ хвилевода поблизу однієї із широких стінок хвилевода Систему із двох трубок розміщена на ВІСІ широкої стінки і перетинає її під кутом, що забезпечує рівномірну взаємодію в перетині поглинаючої речовини Діаметр внутрішньої трубки 1 та и положення відносно зовнішньої трубки 2 вибирається з метою досягнення максимального узгодження НВЧпоглинача із джерелом коливань, і може змінюватись в залежності від діелектричних властивостей поглинаючої речовини Приклад конкретної реалізації Система із двох концентричних трубок, виготовлених із кварцового скла, перетинає хвилевід 45x90 мм під кутом 20±1° і утримується на ньому за допомогою спеціальних кронштейнів ЗОВНІШНІЙ діаметр трубки 1-13 мм, внутрішній діаметр трубки 2-19,2 мм Завдяки запропонованій конфігурації трубок досягається висока ефективність взаємодії Недоліком прототипу є складність виготовлення узгоджуючої конструкції, недостатня рівномірність розподілу поля всередині речовини, що нагрівається Задачею, на рішення якої направлено даний винахід є така зміна конструкцій НВЧ - поглинача, при якій забезпечується більша ефективність взаємодії речовини із НВЧ-полем Вирішення поставленої задачі досягається 00 (О ю З 56817 НВЧ-поля із речовиною, а саме збільшується має кращі характеристики порівняно із ВІДПОВІДНИМ рівномірність нагріву та покращується узгодження об'ємом для поглинача лише з одною трубкою (зменшується КСВН) При цьому НВЧ поглинач Фіг 1 0 І Фіг 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
