Стенд для визначення характеристик повітряно-рідинного потоку по зоні розпилу обприскувача

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 25257

Опубліковано: 10.08.2007

Автори: Малюжеч Володимир Олександрович, Заграфов Григорій Костянтинович

Завантажити PDF файл.

Формула / Реферат

1. Стенд для визначення характеристик повітряно-рідинного потоку по зоні розпилу обприскувача, що містить основу, збірники робочої рідини, встановлені на останній з можливістю перекриття всієї зони розпилу обприскувача, і мірні ємності для визначення кількості робочої рідини, що потрапила в кожний збірник, який відрізняється тим, що основа виконана з можливістю вертикальної установки, а кожний збірник робочої рідини виконаний із бічними поверхнями у вигляді корита з забезпеченням можливості відведення зібраної робочої рідини в індивідуальні мірні ємності.

2. Стенд для визначення характеристик повітряно-рідинного потоку по зоні розпилу обприскувача за п. 1, який відрізняється тим, що бічні поверхні кожного корита виконані із загнутими краями усередину нього.

3. Стенд для визначення характеристик повітряно-рідинного потоку по зоні розпилу обприскувача за п. 1, який відрізняється тим, що корита виконані із днищем у вигляді паралелограма й установлені з направленням їх нижньої бічної поверхні до горизонту під кутом α=2°...45°.

4. Стенд для визначення характеристик повітряно-рідинного потоку по зоні розпилу обприскувача за п. 1, який відрізняється тим, що корита додатково оснащені сітчастим екраном, установленим на відстані від днища відповідно до співвідношення:

2/3 * Η < h < Η, де:

Η - відстань від днища корита до площини, що проходить через крайки країв бічної поверхні корита;

h - відстань від днища корита до площини сітки.

5. Стенд для визначення характеристик повітряно-рідинного потоку по зоні розпилу обприскувача за п. 1, який відрізняється тим, що на шляху прямування повітряної суміші перед кожним коритом для збору робочої рідини встановлені датчики аеродинамічного тиску.

6. Стенд для визначення характеристик повітряно-рідинного потоку по зоні розпилу обприскувача за п. 5, який відрізняється тим, що датчики аеродинамічного тиску виконані у вигляді встановлених на поворотних коромислах трубок Піто, які трубопроводами з'єднані з U-подібними трубками, заповненими рідиною для виміру аеродинамічного тиску, причому поворотні коромисла оснащені хвостовим оперенням.

Текст

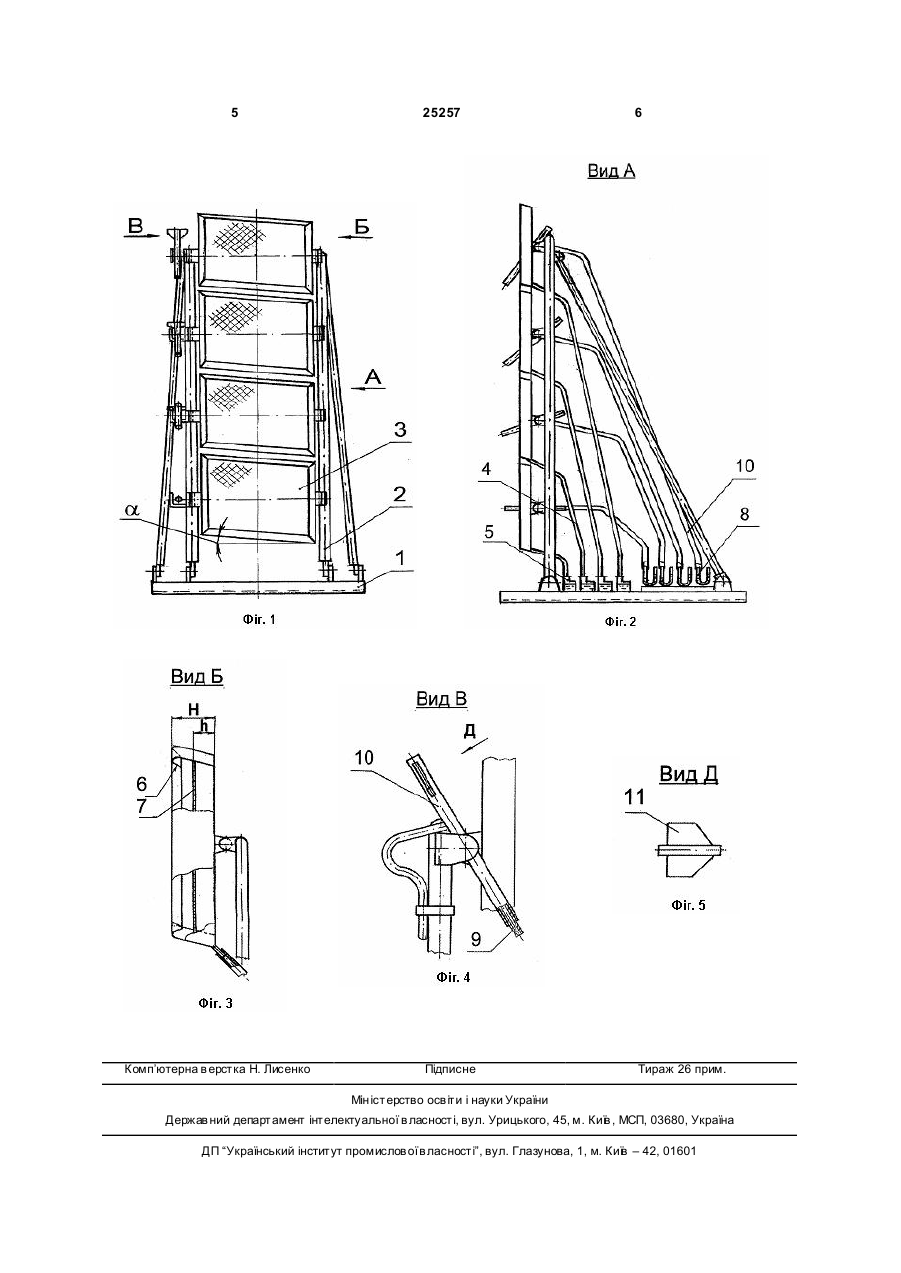

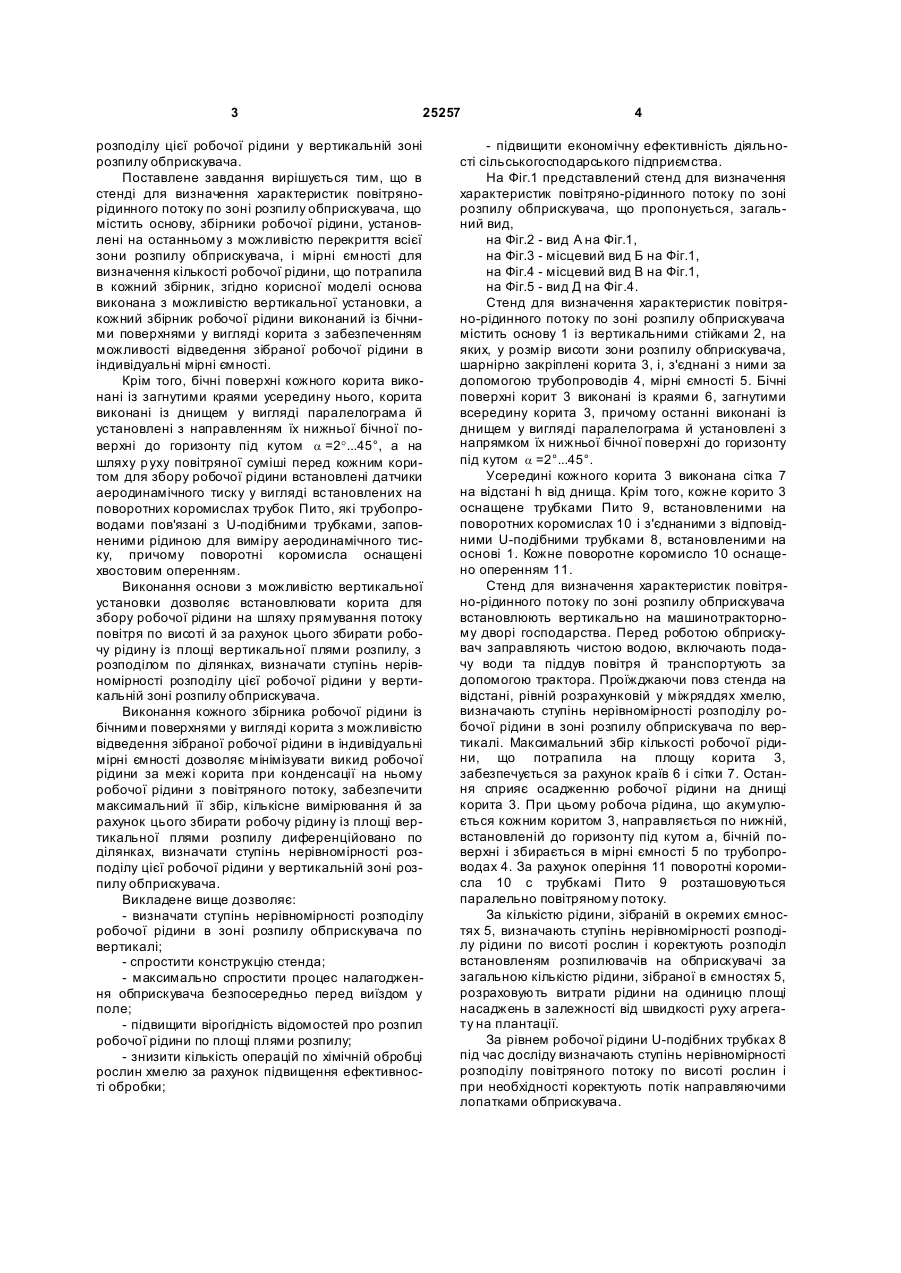

УКРАЇНА (19) UA (11) 25257 (13) U (51) МПК (2006) A01M 7/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС в идається під в ідпов ідальність в ласника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) СТЕНД ДЛЯ ВИЗ НАЧЕННЯ ХАРАКТЕРИСТИК ПОВІТРЯНО-РІДИННОГО ПОТОКУ ПО ЗОНІ РОЗПИЛУ ОБПРИСКУВАЧА Корисна модель відноситься до пристроїв для настроювання параметрів виконання технологічного процесу машин для хімічного захисту рослин від шкодочинних об'єктів. Відомий пристрій для випробування обприскувачів, що містить мобільний енергетичний засіб, основу, встановлену паралельно поверхні ґрунту з можливістю переміщення на колесах, і знімні збірники рідини, встановлені на основі за допомогою короба й виконані з можливістю перекриття всієї ширини захвата обприскувача [див. патент Російської Федерації №2236787, МПК А01 Μ7/00, 2004]. Однак даний пристрій складний конструктивно, призначений тільки для випробування обприску вачів із горизонтальною плямою зони розпилу, тобто не забезпечує можливість випробування садових обприскувачів на ступінь нерівномірності розподілу робочої рідини по висоті розпилу, зокрема, для обприскувачів, призначених для обприскування хмільників. Крім того, за допомогою даного пристрою неможливо визначити величину та розподіл кінетичної енергії потоку повітря по висоті розпилу. Задачею створення стенда, що заявляється, є забезпечення можливості збору робочої рідини, що розпилюється обприскувачем, із площі вертикальної плями розпилу, з розподілом по ділянках, і за рахунок цього виміру ступеня нерівномірності (13) із днищем у вигляді паралелограма й установлені з направленням їх нижньої бічної поверхні до горизонту під кутом α=2°...45°. 4. Стенд для визначення характеристик повітрянорідинного потоку по зоні розпилу обприскувача за п. 1, який відрізняється тим, що корита додатково оснащені сітчастим екраном, установленим на відстані від днища відповідно до співвідношення: 2/3*Η

Дивитися

Додаткова інформація

Назва патенту англійською

Stand for determination of characteristics of air-fluid stream over zone of sprinkler atomization

Назва патенту російською

Стенд для определения характеристик воздушно-жидкостного потока по зоне распыления опрыскивателя

МПК / Мітки

МПК: A01M 7/00

Мітки: визначення, характеристик, обприскувача, зони, повітряно-рідинного, стенд, потоку, розпилу
