Пристрій для знищення гризунів

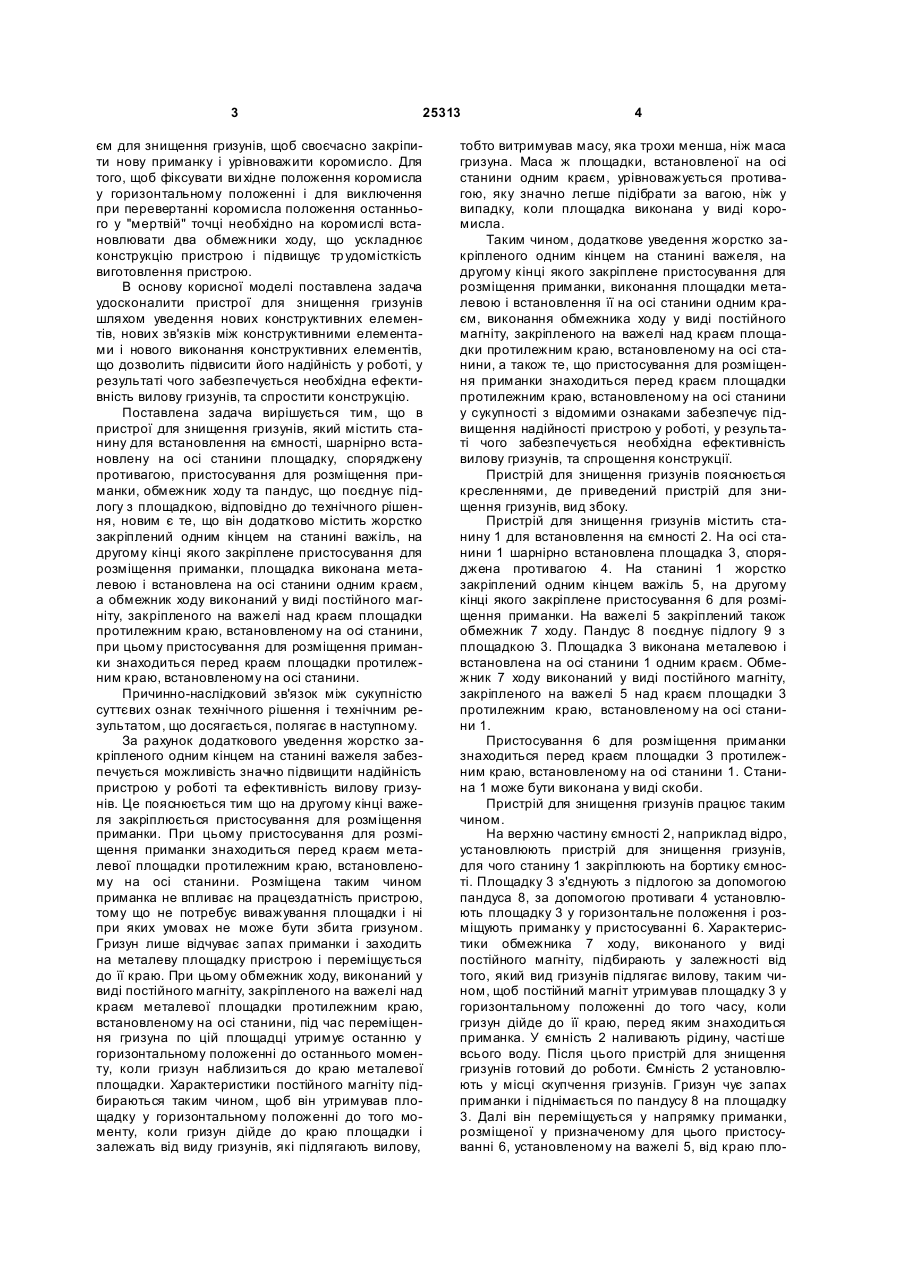

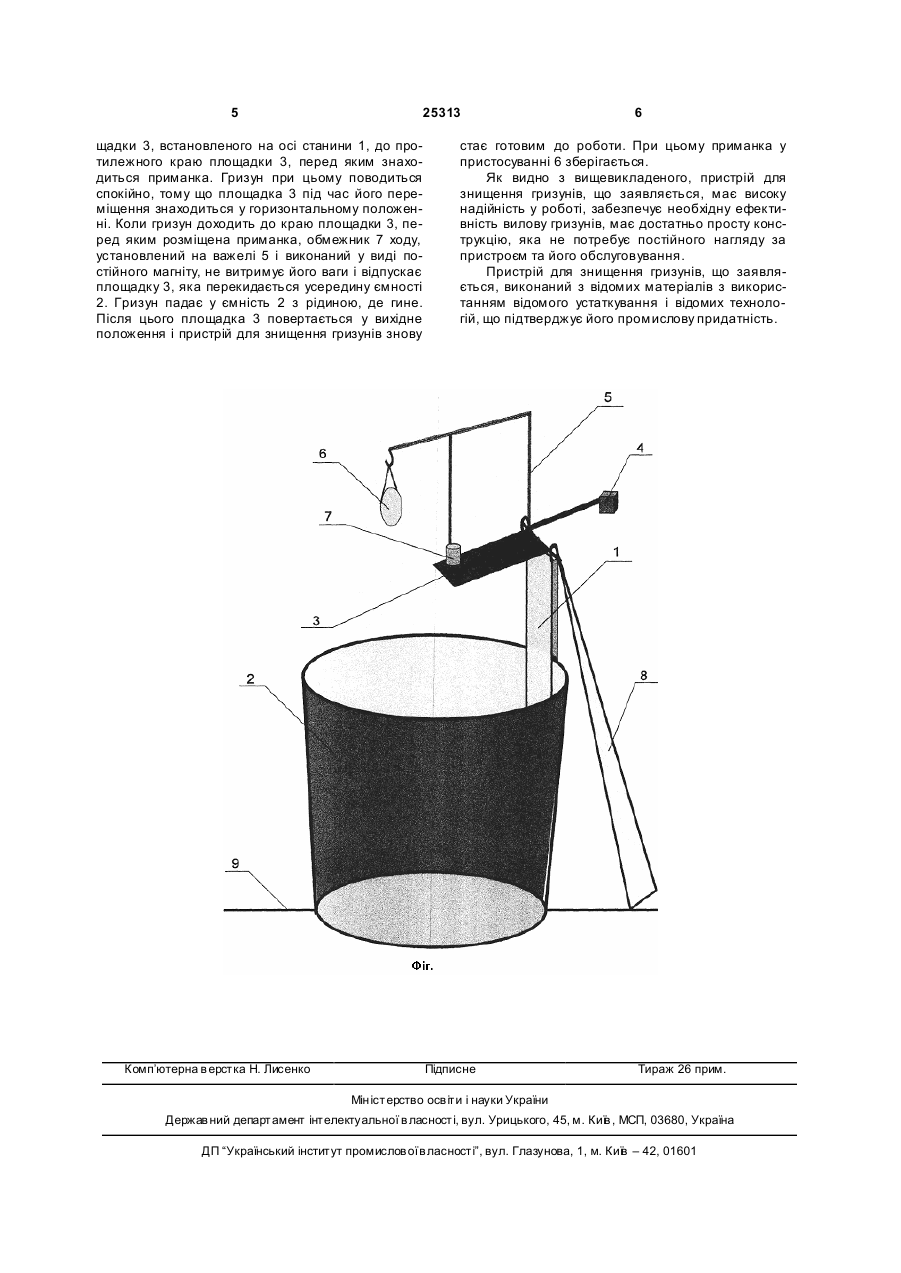

Пристрій для знищення гризунів, який містить станину для встановлення на ємності, шарнірно встановлену на осі станини площадку, оснащену противагою, пристосування для розміщення приманки, обмежник ходу та пандус, що з’єднує підлогу з площадкою, який відрізняється тим, що він 3 25313 єм для знищення гризунів, щоб своєчасно закріпити нову приманку і урівноважити коромисло. Для того, щоб фіксувати ви хідне положення коромисла у горизонтальному положенні і для виключення при перевертанні коромисла положення останнього у "мертвій" точці необхідно на коромислі встановлювати два обмежники ходу, що ускладнює конструкцію пристрою і підвищує тр удомісткість виготовлення пристрою. В основу корисної моделі поставлена задача удосконалити пристрої для знищення гризунів шляхом уведення нових конструктивних елементів, нових зв'язків між конструктивними елементами і нового виконання конструктивних елементів, що дозволить підвисити його надійність у роботі, у результаті чого забезпечується необхідна ефективність вилову гризунів, та спростити конструкцію. Поставлена задача вирішується тим, що в пристрої для знищення гризунів, який містить станину для встановлення на ємності, шарнірно встановлену на осі станини площадку, споряджену противагою, пристосування для розміщення приманки, обмежник ходу та пандус, що поєднує підлогу з площадкою, відповідно до технічного рішення, новим є те, що він додатково містить жорстко закріплений одним кінцем на станині важіль, на другому кінці якого закріплене пристосування для розміщення приманки, площадка виконана металевою і встановлена на осі станини одним краєм, а обмежник ходу виконаний у виді постійного магніту, закріпленого на важелі над краєм площадки протилежним краю, встановленому на осі станини, при цьому пристосування для розміщення приманки знаходиться перед краєм площадки протилежним краю, встановленому на осі станини. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак технічного рішення і технічним результатом, що досягається, полягає в наступному. За рахунок додаткового уведення жорстко закріпленого одним кінцем на станині важеля забезпечується можливість значно підвищити надійність пристрою у роботі та ефективність вилову гризунів. Це пояснюється тим що на другому кінці важеля закріплюється пристосування для розміщення приманки. При цьому пристосування для розміщення приманки знаходиться перед краєм металевої площадки протилежним краю, встановленому на осі станини. Розміщена таким чином приманка не впливає на працездатність пристрою, тому що не потребує виважування площадки і ні при яких умовах не може бути збита гризуном. Гризун лише відчуває запах приманки і заходить на металеву площадку пристрою і переміщується до її краю. При цьому обмежник ходу, виконаний у виді постійного магніту, закріпленого на важелі над краєм металевої площадки протилежним краю, встановленому на осі станини, під час переміщення гризуна по цій площадці утримує останню у горизонтальному положенні до останнього моменту, коли гризун наблизиться до краю металевої площадки. Характеристики постійного магніту підбираються таким чином, щоб він утримував площадку у горизонтальному положенні до того моменту, коли гризун дійде до краю площадки і залежать від виду гризунів, які підлягають вилову, 4 тобто витримував масу, яка трохи менша, ніж маса гризуна. Маса ж площадки, встановленої на осі станини одним краєм, урівноважується противагою, яку значно легше підібрати за вагою, ніж у випадку, коли площадка виконана у виді коромисла. Таким чином, додаткове уведення жорстко закріпленого одним кінцем на станині важеля, на другому кінці якого закріплене пристосування для розміщення приманки, виконання площадки металевою і встановлення її на осі станини одним краєм, виконання обмежника ходу у виді постійного магніту, закріпленого на важелі над краєм площадки протилежним краю, встановленому на осі станини, а також те, що пристосування для розміщення приманки знаходиться перед краєм площадки протилежним краю, встановленому на осі станини у сукупності з відомими ознаками забезпечує підвищення надійності пристрою у роботі, у результаті чого забезпечується необхідна ефективність вилову гризунів, та спрощення конструкції. Пристрій для знищення гризунів пояснюється кресленнями, де приведений пристрій для знищення гризунів, вид збоку. Пристрій для знищення гризунів містить станину 1 для встановлення на ємності 2. На осі станини 1 шарнірно встановленаплощадка 3, споряджена противагою 4. На станині 1 жорстко закріплений одним кінцем важіль 5, на другому кінці якого закріплене пристосування 6 для розміщення приманки. На важелі 5 закріплений також обмежник 7 ходу. Пандус 8 поєднує підлогу 9 з площадкою 3. Площадка 3 виконана металевою і встановлена на осі станини 1 одним краєм. Обмежник 7 ходу виконаний у виді постійного магніту, закріпленого на важелі 5 над краєм площадки 3 протилежним краю, встановленому на осі станини 1. Пристосування 6 для розміщення приманки знаходиться перед краєм площадки 3 протилежним краю, встановленому на осі станини 1. Станина 1 може бути виконана у виді скоби. Пристрій для знищення гризунів працює таким чином. На верхню частину ємності 2, наприклад відро, установлюють пристрій для знищення гризунів, для чого станину 1 закріплюють на бортику ємності. Площадку 3 з'єднують з підлогою за допомогою пандуса 8, за допомогою противаги 4 установлюють площадку 3 у горизонтальне положення і розміщують приманку у пристосуванні 6. Характеристики обмежника 7 ходу, виконаного у виді постійного магніту, підбирають у залежності від того, який вид гризунів підлягає вилову, таким чином, щоб постійний магніт утримував площадку 3 у горизонтальному положенні до того часу, коли гризун дійде до її краю, перед яким знаходиться приманка. У ємність 2 наливають рідину, часті ше всього воду. Після цього пристрій для знищення гризунів готовий до роботи. Ємність 2 установлюють у місці скупчення гризунів. Гризун чує запах приманки і піднімається по пандусу 8 на площадку 3. Далі він переміщується у напрямку приманки, розміщеної у призначеному для цього пристосуванні 6, установленому на важелі 5, від краю пло 5 25313 щадки 3, встановленого на осі станини 1, до протилежного краю площадки 3, перед яким знаходиться приманка. Гризун при цьому поводиться спокійно, тому що площадка 3 під час його переміщення знаходиться у горизонтальному положенні. Коли гризун доходить до краю площадки 3, перед яким розміщена приманка, обмежник 7 ходу, установлений на важелі 5 і виконаний у виді постійного магніту, не витримує його ваги і відпускає площадку 3, яка перекидається усередину ємності 2. Гризун падає у ємність 2 з рідиною, де гине. Після цього площадка 3 повертається у вихідне положення і пристрій для знищення гризунів знову Комп’ютерна в ерстка Н. Лисенко 6 стає готовим до роботи. При цьому приманка у пристосуванні 6 зберігається. Як видно з вищевикладеного, пристрій для знищення гризунів, що заявляється, має високу надійність у роботі, забезпечує необхідну ефективність вилову гризунів, має достатньо просту конструкцію, яка не потребує постійного нагляду за пристроєм та його обслуговування. Пристрій для знищення гризунів, що заявляється, виконаний з відомих матеріалів з використанням відомого устаткування і відомих технологій, що підтверджує його промислову придатність. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
