Стенд для перевіряння безперебійності роботи магнето
Номер патенту: 25314
Опубліковано: 10.08.2007
Автори: Чугаєвський Сергій Анатолійович, Ситніченко Віктор Михайлович, Юхачов Віталій Володимирович, Шраго Леонід Костянтинович, Самойлов Олександр Іванович
Формула / Реферат
1. Стенд для перевіряння безперебійності роботи магнето, що містить пристрій для встановлення і приводу магнето і розрядний пристрій, який відрізняється тим, що додатково містить фотодіодний датчик, зв'язаний з лічильником спалахів, які виникають у розрядному пристрої при спрацьовуванні магнето, та імітатор положень верхніх мертвих точок циліндрів двигуна внутрішнього згоряння, виконаний у вигляді синхронно зв'язаного з приводом магнето диска з отворами, який знаходиться між світлодіодом і фотодіодним датчиком, зв'язаним з лічильником верхніх мертвих точок.
2. Стенд за п. 1, який відрізняється тим, що на ньому передбачено лічильник часу, який спливає між сигналами досягнення верхніх мертвих точок, і лічильник часу, що спливає між сигналом від спрацьовування розрядного пристрою і сигналом досягнення відповідної верхньої мертвої точки.
Текст

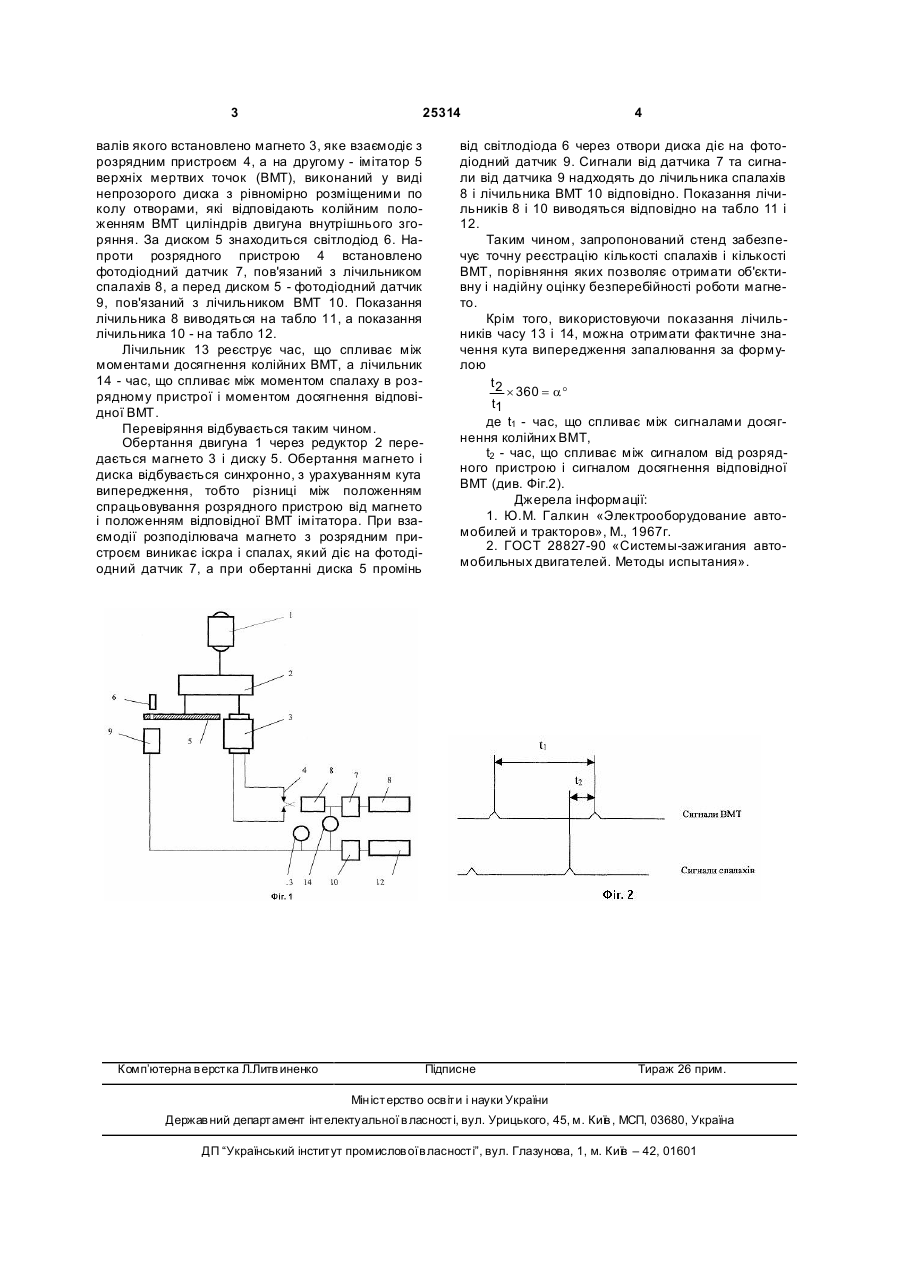

1. Стенд для перевіряння безперебійності роботи магнето, що містить пристрій для встановлення і приводу магнето і розрядний пристрій, 3 25314 валів якого встановлено магнето 3, яке взаємодіє з розрядним пристроєм 4, а на другому - імітатор 5 верхніх мертвих точок (ВМТ), виконаний у виді непрозорого диска з рівномірно розміщеними по колу отворами, які відповідають колійним положенням ВМТ циліндрів двигуна внутрішнього згоряння. За диском 5 знаходиться світлодіод 6. Напроти розрядного пристрою 4 встановлено фотодіодний датчик 7, пов'язаний з лічильником спалахів 8, а перед диском 5 - фотодіодний датчик 9, пов'язаний з лічильником ВМТ 10. Показання лічильника 8 виводяться на табло 11, а показання лічильника 10 - на табло 12. Лічильник 13 реєструє час, що спливає між моментами досягнення колійних ВМТ, а лічильник 14 - час, що спливає між моментом спалаху в розрядному пристрої і моментом досягнення відповідної ВМТ. Перевіряння відбувається таким чином. Обертання двигуна 1 через редуктор 2 передається магнето 3 і диску 5. Обертання магнето і диска відбувається синхронно, з урахуванням кута випередження, тобто різниці між положенням спрацьовування розрядного пристрою від магнето і положенням відповідної ВМТ імітатора. При взаємодії розподілювача магнето з розрядним пристроєм виникає іскра і спалах, який діє на фотодіодний датчик 7, а при обертанні диска 5 промінь Комп’ютерна в ерстка Л.Литв иненко 4 від світлодіода 6 через отвори диска діє на фотодіодний датчик 9. Сигнали від датчика 7 та сигнали від датчика 9 надходять до лічильника спалахів 8 і лічильника ВМТ 10 відповідно. Показання лічильників 8 і 10 виводяться відповідно на табло 11 і 12. Таким чином, запропонований стенд забезпечує точну реєстрацію кількості спалахів і кількості ВМТ, порівняння яких позволяє отримати об'єктивну і надійну оцінку безперебійності роботи магнето. Крім того, використовуючи показання лічильників часу 13 і 14, можна отримати фактичне значення кута випередження запалювання за формулою t2 ´ 360 = a ° t1 де t1 - час, що спливає між сигналами досягнення колійних ВМТ, t2 - час, що спливає між сигналом від розрядного пристрою і сигналом досягнення відповідної ВМТ (див. Фіг.2). Джерела інформації: 1. Ю.М. Галкин «Электрооборудование автомобилей и тракторов», М., 1967г. 2. ГОСТ 28827-90 «Системы-зажигания автомобильных двигателей. Методы испытания». Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStand for check of continuous operation of magneto
Автори англійськоюShraho Leonid Kostiantynovych, Sytnychenko Viktor Mykhailovych, Yukhachov Vitalii Volodymyrovych
Назва патенту російськоюСтенд для проверки бесперебойности работы магнето
Автори російськоюШраго Леонид Константинович, Ситныченко Виктор Михайлович, Юхачов Виталий Владимирович
МПК / Мітки
МПК: F02P 17/00
Мітки: роботи, магнето, стенд, перевіряння, безперебійності
Код посилання
