Спосіб визначення осідань і горизонтальних зрушень земної поверхні на важкодоступних ділянках

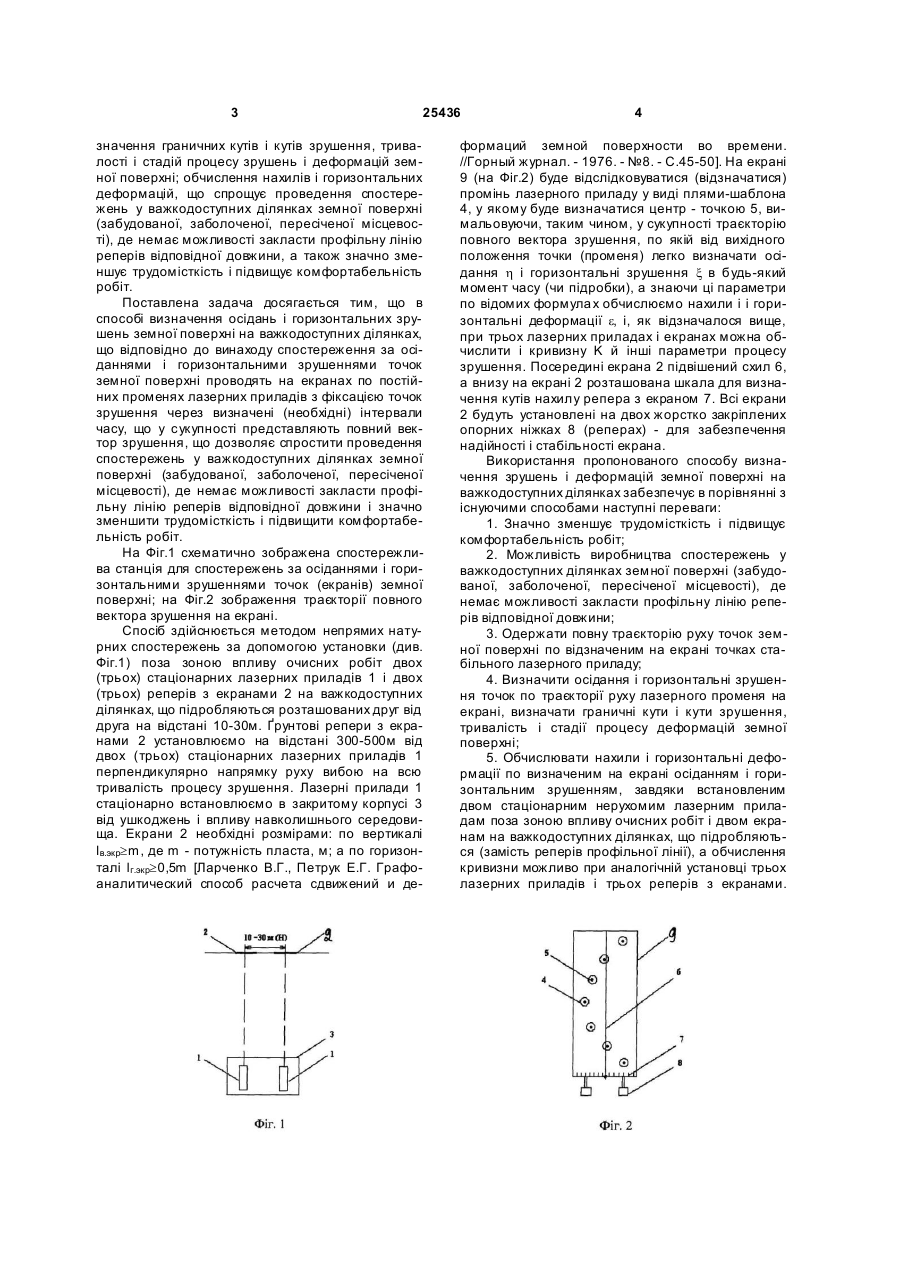

Спосіб визначення осідань і горизонтальних зрушень земної поверхні на важкодоступних діля 3 25436 значення граничних кутів і кутів зрушення, тривалості і стадій процесу зрушень і деформацій земної поверхні; обчислення нахилів і горизонтальних деформацій, що спрощує проведення спостережень у важкодоступних ділянках земної поверхні (забудованої, заболоченої, пересіченої місцевості), де немає можливості закласти профільну лінію реперів відповідної довжини, а також значно зменшує трудомісткість і підвищує комфортабельність робіт. Поставлена задача досягається тим, що в способі визначення осідань і горизонтальних зрушень земної поверхні на важкодоступних ділянках, що відповідно до винаходу спостереження за осіданнями і горизонтальними зрушеннями точок земної поверхні проводять на екранах по постійних променях лазерних приладів з фіксацією точок зрушення через визначені (необхідні) інтервали часу, що у сукупності представляють повний вектор зрушення, що дозволяє спростити проведення спостережень у важкодоступних ділянках земної поверхні (забудованої, заболоченої, пересіченої місцевості), де немає можливості закласти профільну лінію реперів відповідної довжини і значно зменшити трудомісткість і підвищити комфортабельність робіт. На Фіг.1 схематично зображена спостережлива станція для спостережень за осіданнями і горизонтальними зрушеннями точок (екранів) земної поверхні; на Фіг.2 зображення траєкторії повного вектора зрушення на екрані. Спосіб здійснюється методом непрямих натурних спостережень за допомогою установки (див. Фіг.1) поза зоною впливу очисних робіт двох (трьох) стаціонарних лазерних приладів 1 і двох (трьох) реперів з екранами 2 на важкодоступних ділянках, що підробляються розташованих друг від друга на відстані 10-30м. Ґрунтові репери з екранами 2 установлюємо на відстані 300-500м від двох (трьох) стаціонарних лазерних приладів 1 перпендикулярно напрямку руху вибою на всю тривалість процесу зрушення. Лазерні прилади 1 стаціонарно встановлюємо в закритому корпусі 3 від ушкоджень і впливу навколишнього середовища. Екрани 2 необхідні розмірами: по вертикалі lв.экр³m, де m - потужність пласта, м; а по горизонталі lг.экр³0,5m [Ларченко В.Г., Петрук Е.Г. Графоаналитический способ расчета сдвижений и де 4 формаций земной поверхности во времени. //Горный журнал. - 1976. - №8. - С.45-50]. На екрані 9 (на Фіг.2) буде відслідковуватися (відзначатися) промінь лазерного приладу у виді плями-шаблона 4, у якому буде визначатися центр - точкою 5, вимальовуючи, таким чином, у сукупності траєкторію повного вектора зрушення, по якій від вихідного положення точки (променя) легко визначати осідання h і горизонтальні зрушення x в будь-який момент часу (чи підробки), а знаючи ці параметри по відомих формула х обчислюємо нахили і і горизонтальні деформації e, і, як відзначалося вище, при трьох лазерних приладах і екранах можна обчислити і кривизну K й інші параметри процесу зрушення. Посередині екрана 2 підвішений схил 6, а внизу на екрані 2 розташована шкала для визначення кутів нахилу репера з екраном 7. Всі екрани 2 будуть установлені на двох жорстко закріплених опорних ніжках 8 (реперах) - для забезпечення надійності і стабільності екрана. Використання пропонованого способу визначення зрушень і деформацій земної поверхні на важкодоступних ділянках забезпечує в порівнянні з існуючими способами наступні переваги: 1. Значно зменшує трудомісткість і підвищує комфортабельність робіт; 2. Можливість виробництва спостережень у важкодоступних ділянках земної поверхні (забудованої, заболоченої, пересіченої місцевості), де немає можливості закласти профільну лінію реперів відповідної довжини; 3. Одержати повну траєкторію руху точок земної поверхні по відзначеним на екрані точках стабільного лазерного приладу; 4. Визначити осідання і горизонтальні зрушення точок по траєкторії руху лазерного променя на екрані, визначати граничні кути і кути зрушення, тривалість і стадії процесу деформацій земної поверхні; 5. Обчислювати нахили і горизонтальні деформації по визначеним на екрані осіданням і горизонтальним зрушенням, завдяки встановленим двом стаціонарним нерухомим лазерним приладам поза зоною впливу очисних робіт і двом екранам на важкодоступних ділянках, що підробляються (замість реперів профільної лінії), а обчислення кривизни можливо при аналогічній установці трьох лазерних приладів і трьох реперів з екранами. 5 Комп’ютерна в ерстка Л. Купенко 25436 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
