Спосіб ліквідації боєприпасів і вибухових речовин

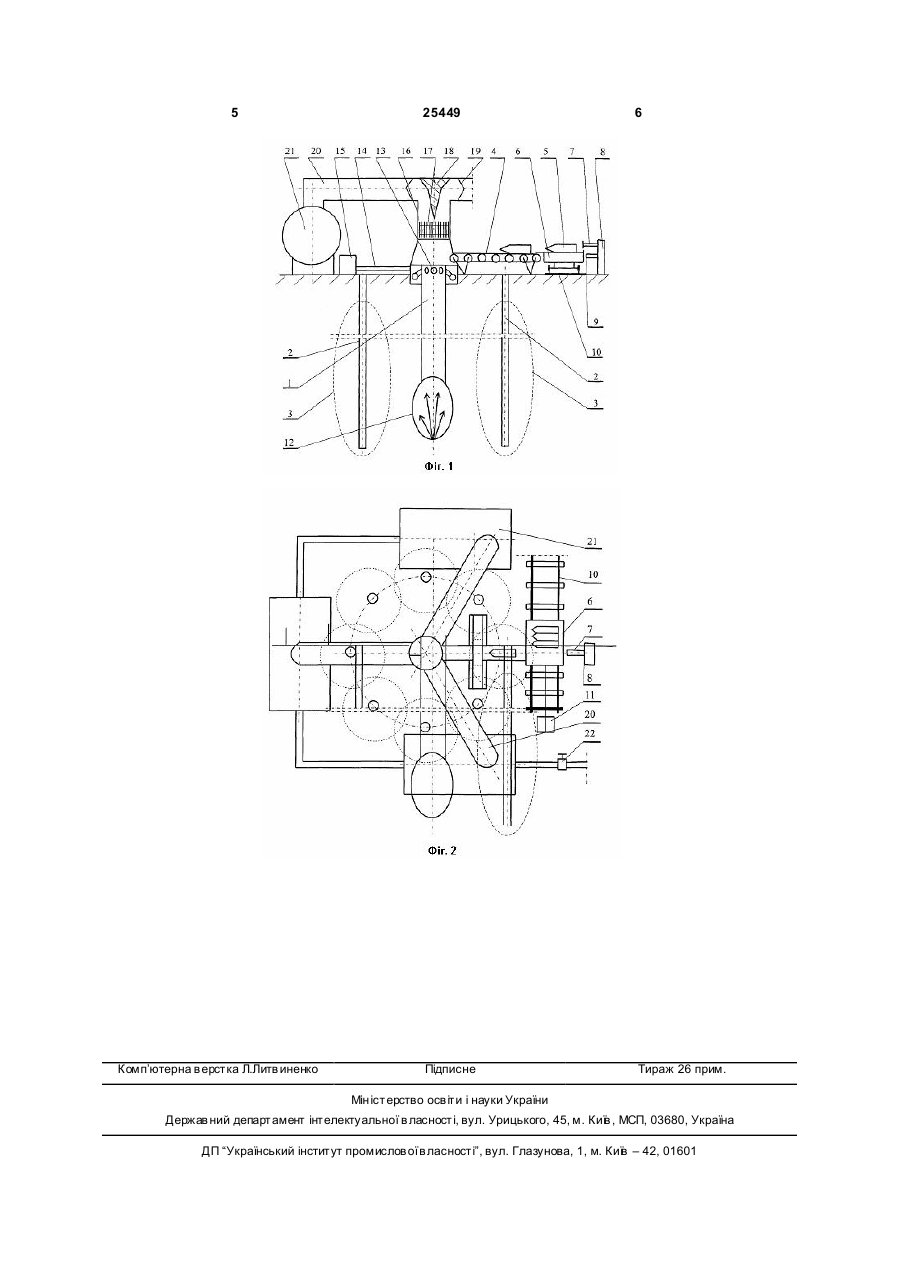

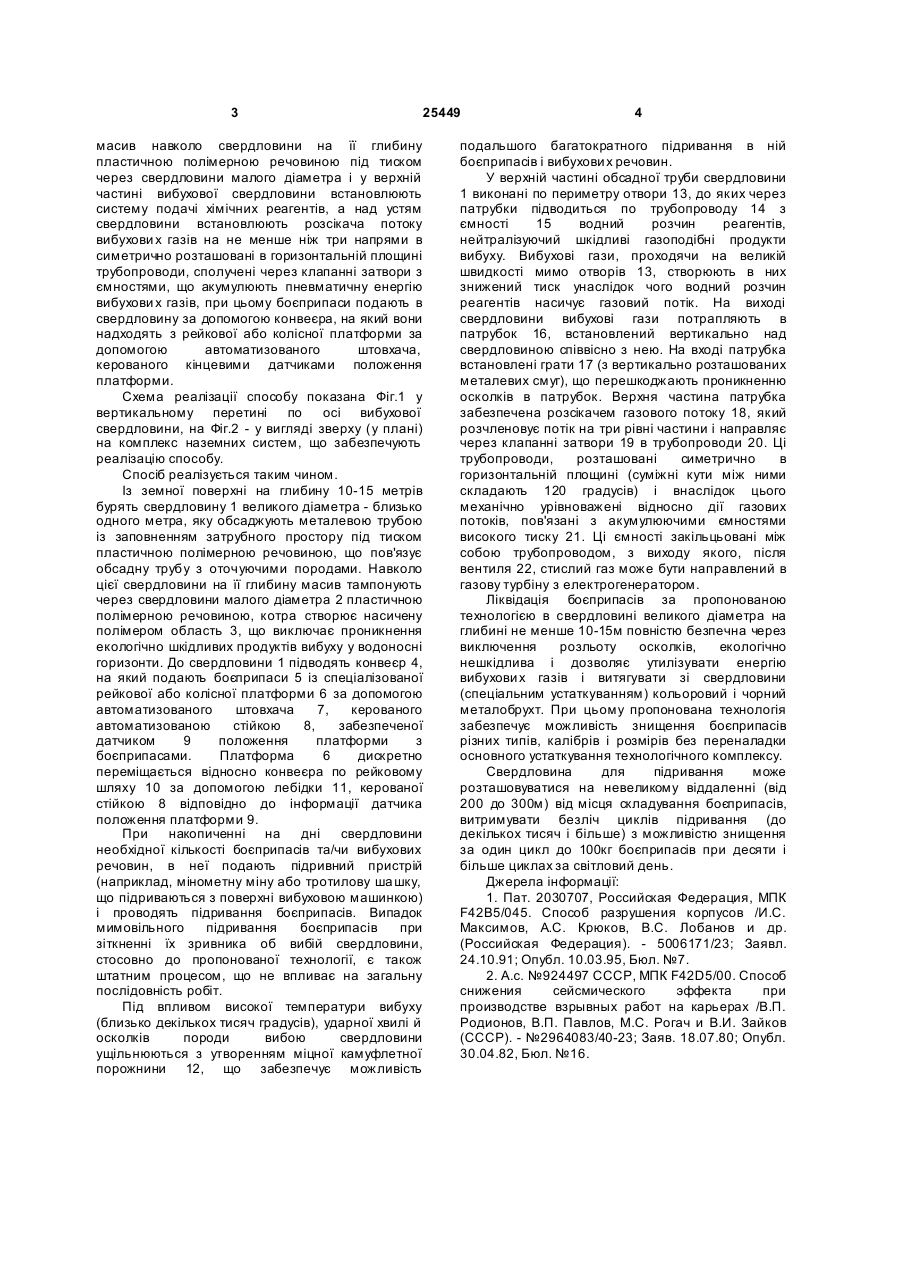

Спосіб ліквідації боєприпасів і вибухови х речовин, що включає підривання вибухови х речовин в свердловині, який відрізняється тим, що боєприпаси і вибухові речовини підривають на глибині не менше 10-15 метрів в свердловині великого діаметра, обсадженій металевою трубою, із 3 25449 масив навколо свердловини на її глибину пластичною полімерною речовиною під тиском через свердловини малого діаметра і у верхній частині вибухової свердловини встановлюють систему подачі хімічних реагентів, а над устям свердловини встановлюють розсікача потоку вибухови х газів на не менше ніж три напрями в симетрично розташовані в горизонтальній площині трубопроводи, сполучені через клапанні затвори з ємностями, що акумулюють пневматичну енергію вибухови х газів, при цьому боєприпаси подають в свердловину за допомогою конвеєра, на який вони надходять з рейкової або колісної платформи за допомогою автоматизованого штовхача, керованого кінцевими датчиками положення платформи. Схема реалізації способу показана Фіг.1 у вертикальному перетині по осі вибухової свердловини, на Фіг.2 - у вигляді зверху (у плані) на комплекс наземних систем, що забезпечують реалізацію способу. Спосіб реалізується таким чином. Із земної поверхні на глибину 10-15 метрів бурять свердловину 1 великого діаметра - близько одного метра, яку обсаджують металевою трубою із заповненням затрубного простору під тиском пластичною полімерною речовиною, що пов'язує обсадну трубу з оточуючими породами. Навколо цієї свердловини на її глибину масив тампонують через свердловини малого діаметра 2 пластичною полімерною речовиною, котра створює насичену полімером область 3, що виключає проникнення екологічно шкідливих продуктів вибуху у водоносні горизонти. До свердловини 1 підводять конвеєр 4, на який подають боєприпаси 5 із спеціалізованої рейкової або колісної платформи 6 за допомогою автоматизованого штовхача 7, керованого автоматизованою стійкою 8, забезпеченої датчиком 9 положення платформи з боєприпасами. Платформа 6 дискретно переміщається відносно конвеєра по рейковому шляху 10 за допомогою лебідки 11, керованої стійкою 8 відповідно до інформації датчика положення платформи 9. При накопиченні на дні свердловини необхідної кількості боєприпасів та/чи вибухових речовин, в неї подають підривний пристрій (наприклад, мінометну міну або тротилову ша шку, що підриваються з поверхні вибуховою машинкою) і проводять підривання боєприпасів. Випадок мимовільного підривання боєприпасів при зіткненні їх зривника об вибій свердловини, стосовно до пропонованої технології, є також штатним процесом, що не впливає на загальну послідовність робіт. Під впливом високої температури вибуху (близько декількох тисяч градусів), ударної хвилі й осколків породи вибою свердловини ущільнюються з утворенням міцної камуфлетної порожнини 12, що забезпечує можливість 4 подальшого багатократного підривання в ній боєприпасів і вибухови х речовин. У верхній частині обсадної труби свердловини 1 виконані по периметру отвори 13, до яких через патрубки підводиться по трубопроводу 14 з ємності 15 водний розчин реагентів, нейтралізуючий шкідливі газоподібні продукти вибуху. Вибухові гази, проходячи на великій швидкості мимо отворів 13, створюють в них знижений тиск унаслідок чого водний розчин реагентів насичує газовий потік. На виході свердловини вибухові гази потрапляють в патрубок 16, встановлений вертикально над свердловиною співвісно з нею. На вході патрубка встановлені грати 17 (з вертикально розташованих металевих смуг), що перешкоджають проникненню осколків в патрубок. Верхня частина патрубка забезпечена розсікачем газового потоку 18, який розчленовує потік на три рівні частини і направляє через клапанні затвори 19 в трубопроводи 20. Ці трубопроводи, розташовані симетрично в горизонтальній площині (суміжні кути між ними складають 120 градусів) і внаслідок цього механічно урівноважені відносно дії газових потоків, пов'язані з акумулюючими ємностями високого тиску 21. Ці ємності закільцьовані між собою трубопроводом, з виходу якого, після вентиля 22, стислий газ може бути направлений в газову турбіну з електрогенератором. Ліквідація боєприпасів за пропонованою технологією в свердловині великого діаметра на глибині не менше 10-15м повністю безпечна через виключення розльоту осколків, екологічно нешкідлива і дозволяє утилізувати енергію вибухови х газів і витягувати зі свердловини (спеціальним устаткуванням) кольоровий і чорний металобрухт. При цьому пропонована технологія забезпечує можливість знищення боєприпасів різних типів, калібрів і розмірів без переналадки основного устаткування технологічного комплексу. Свердловина для підривання може розташовуватися на невеликому віддаленні (від 200 до 300м) від місця складування боєприпасів, витримувати безліч циклів підривання (до декількох тисяч і більше) з можливістю знищення за один цикл до 100кг боєприпасів при десяти і більше циклах за світловий день. Джерела інформації: 1. Пат. 2030707, Российская Федерация, МПК F42B5/045. Способ разрушения корпусов /И.С. Максимов, А.С. Крюков, B.C. Лобанов и др. (Российская Федерация). - 5006171/23; Заявл. 24.10.91; Опубл. 10.03.95, Бюл. №7. 2. А.с. №924497 СССР, МПК F42D5/00. Способ снижения сейсмического эффекта при производстве взрывных работ на карьерах /В.П. Родионов, В.П. Павлов, М.С. Рогач и В.И. Зайков (СССР). - №2964083/40-23; Заяв. 18.07.80; Опубл. 30.04.82, Бюл. №16. 5 Комп’ютерна в ерстка Л.Литв иненко 25449 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
