Перетворювач з інвертором і напівпровідниковим вмикачем гальмових резисторів
Формула / Реферат
Перетворювач з інвертором і напівпровідниковим вмикачем гальмових резисторів, який відрізняється тим, що згаданий вмикач утворений з тиристорів, з'єднаних попарно зустрічно-паралельно, які приєднують гальмові резистори до фаз змінного струму інвертора.
Текст

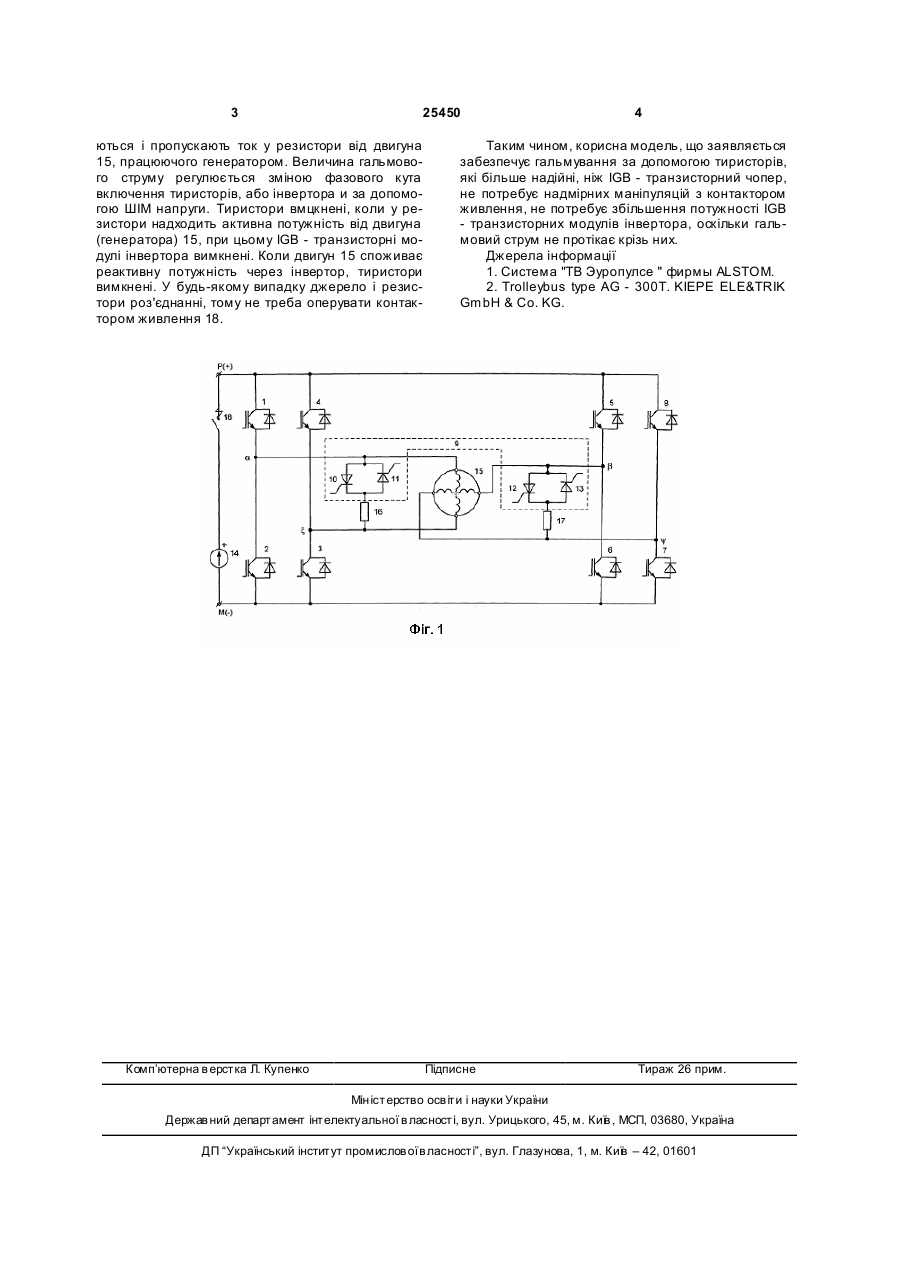

Перетворювач з інвертором і напівпровідниковим вмикачем гальмових резисторів, який відрізняється тим, що згаданий вмикач утворений з тиристорів, з'єднаних попарно зустрічнопаралельно, які приєднують гальмові резистори до фаз змінного струму інвертора. (19) (21) u200703283 (22) 27.03.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Чернишев Аркадій Олексійович (73) Чернишев Аркадій Олексійович 3 25450 ються і пропускають ток у резистори від двигуна 15, працюючого генератором. Величина гальмового струму регулюється зміною фазового кута включення тиристорів, або інвертора и за допомогою ШІМ напруги. Тиристори вмцкнені, коли у резистори надходить активна потужність від двигуна (генератора) 15, при цьому IGB - транзисторні модулі інвертора вимкнені. Коли двигун 15 споживає реактивну потужність через інвертор, тиристори вимкнені. У будь-якому випадку джерело і резистори роз'єднанні, тому не треба оперувати контактором живлення 18. Комп’ютерна в ерстка Л. Купенко 4 Таким чином, корисна модель, що заявляється забезпечує гальмування за допомогою тиристорів, які більше надійні, ніж IGB - транзисторний чопер, не потребує надмірних маніпуляцій з контактором живлення, не потребує збільшення потужності IGB - транзисторних модулів інвертора, оскільки гальмовий струм не протікає крізь них. Джерела інформації 1. Система "ТВ Эуропулсе " фирмы ALSTOM. 2. Trolleybus type AG - 300T. KIEPE ELE&TRIK GmbH & Co. KG. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTransformer with inverter and a semiconductor switch for brake resistors
Автори англійськоюChernyshev Arkadii Oleksiiovych
Назва патенту російськоюПреобразователь с инвертором и полупроводниковым выключателем тормозных резисторов
Автори російськоюЧернышев Аркадий Алексеевич
МПК / Мітки
МПК: H02P 5/74, G05D 13/00, H02M 7/66
Мітки: перетворювач, гальмових, напівпровідниковим, вмикачем, інвертором, резисторів
