Установка для виробництва стиснутого й осушеного повітря

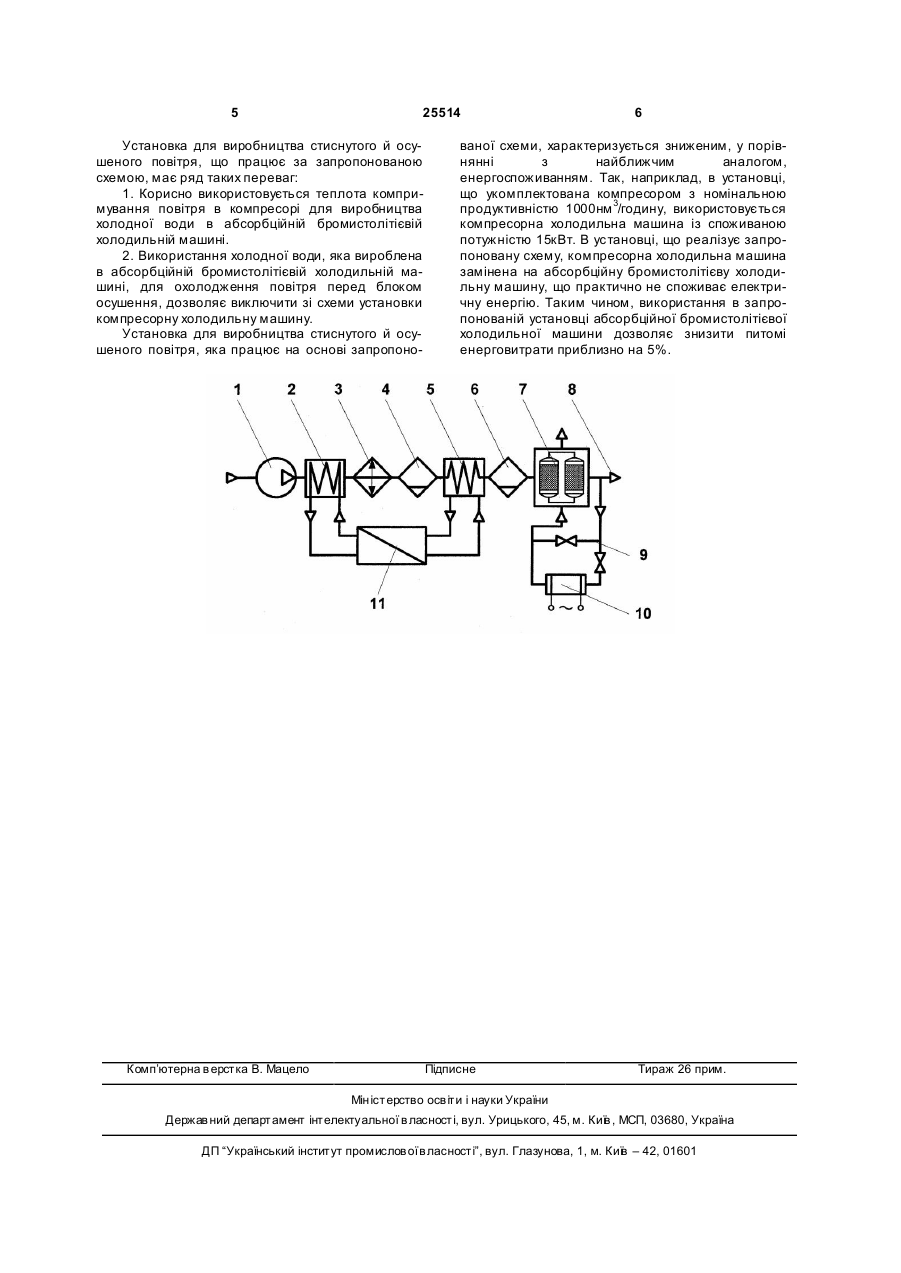

Установка для виробництва стиснутого й осушеного повітря, що містить сполучені між собою системою технологічних трубопроводів компресор, кінцевий холодильник, два вологовіддільники, блок осушення та електронагрівник, яка відрізняється тим, що вона додатково містить два теплообмінники та абсорбційну бромистолітієву холодильну машину, при цьому вихід компресора сполучений з першим входом першого теплообмінника, перший вихід якого сполучений з входом кінцевого холодильника, вихід кінцевого холодильника сполучений з входом першого вологовідді 3 ков и др. - М.: Машиностроение, 1999. - 720с.]. Прототип і корисна модель, що заявляється, мають такі спільні ознаки: - компресор; - кінцевий холодильник; - два вологовіддільника; - блок осушення; - електронагрівник. Але недоліком такої установки, незважаючи на зниження об'ємів адсорберів приблизно у два рази, є використання в її складі енергоємної компресорної холодильної машини. В основу корисної моделі поставлено задачу створити установку для виробництва стиснутого й осушеного повітря, в якій шляхом введення до складу установки двох теплообмінників та абсорбційної бромистолітієвої холодильної машини, а також іншої схеми сполучення відомих і нових вузлів та елементів забезпечити зменшення енергоспоживання. Поставлена задача вирішена в установці для виробництва стиснутого й осушеного повітря, що містить сполучені між собою системою технологічних трубопроводів компресор, кінцевий холодильник, два вологовіддільника, блок осушення та електронагрівник тим, що вона додатково містить два теплообмінника та абсорбційну бромистолітієву холодильну машину, при цьому ви хід компресора сполучений з першим входом першого теплообмінника, перший вихід якого сполучений з входом кінцевого холодильника, вихід кінцевого холодильника сполучений з входом першого вологовіддільника, вихід якого сполучений з першим входом другого теплообмінника, перший вихід другого теплообмінника сполучений з входом другого вологовіддільника, вихід якого сполучений з першим входом блока осушення, вихід якого сполучений з повітропроводом, причому повітропровід сполучений також з входом електронагрівника, вихід якого сполучений з другим входом блока осушення, а трубопроводи з'єднання повітропроводу з електронагрівником і блоком осушення сполучені між собою обвідним трубопроводом, окрім того, др угий вихід другого теплообмінника сполучений з першим входом абсорбційної бромистолітієвої холодильної машини, перший вихід якої сполучений з другим входом першого теплообмінника, другий вихід першого теплообмінника сполучений з другим входом абсорбційної бромистолітієвої холодильної машини, другий вихід якої сполучений з другим входом другого теплообмінника. Досягнення заявленого технічного результату забезпечується, зокрема, тим, що в абсорбційній бромистолітієвій холодильній машині виробляється холодна вода з температурою +7...+8°С, за допомогою якої забезпечується охолодження повітря перед блоком осушення до необхідної оптимальної температури, що відповідає максимуму поглинаючої здатності адсорбенту. Це дозволяє виключити з установки енергоємну компресорну холодильну машину. Технологічна схема установки для виробництва стиснутого й осушеного повітря зображена на кресленні. 25514 4 Установка містить сполучені між собою системою технологічних трубопроводів компресор 1, перший теплообмінник 2, кінцевий холодильник 3, перший вологовіддільник 4, другий теплообмінник 5, другий вологовіддільник 6, блок осушення 7, повітропровід 8, обвідний трубопровід 9, електронагрівник 10 та абсорбційну бромистолітієву холодильну машину 11. Перелічені вузли й елементи кріогенної повітророзділової установки сполучені між собою за такою технологічною схемою. Вихід компресора 1 сполучений з першим входом першого теплообмінника 2, перший вихід якого сполучений з входом кінцевого холодильника 3, вихід кінцевого холодильника 3 сполучений з входом першого вологовіддільника 4, вихід якого сполучений з першим входом другого теплообмінника 5, перший вихід другого теплообмінника 5 сполучений з входом другого вологовіддільника 6, вихід якого сполучений з першим входом блока осушення 7, вихід якого сполучений з повітропроводом 8, причому повітропровід 8 сполучений також з входом електронагрівника 10, вихід якого сполучений з другим входом блока осушення 7, а трубопроводи з'єднання повітропроводу 8 з електронагрівником 10 і блоком осушення 7 сполучені між собою обвідним трубопроводом 9, окрім того, другий вихід другого теплообмінника 5 сполучений з першим входом абсорбційної бромистолітієвої холодильної машини 11, перший вихід якої сполучений з другим входом першого теплообмінника 2, другий вихід першого теплообмінника 2 сполучений з другим входом абсорбційної бромистолітієвої холодильної машини 11, другий вихід якої сполучений з другим входом другого теплообмінника 5. Установки для виробництва стиснутого й осушеного повітря працює таким чином. Атмосферне повітря через систему фільтрів всмоктується в компресор 1, стискається в ньому до тиску 0,6...0,8МПа, послідовно охолоджується в першому теплообміннику 2 і кінцевому холодильнику 3, очищається від краплинної вологи у першому вологовіддільнику 4, охолоджується в другому теплообміннику 5 холодною водою, що поступає від абсорбційної бромистолітієвої холодильної машини 11, до оптимальної температури адсорбції +9...+10°С. Після видалення сконденсованої вологи при охолодженні повітря у вологовіддільнику 6 воно направляється в блок осушення 7, де повітря осушується до необхідної температури «крапки роси». Потік осушеного в блоці осушення 7 повітря поділяється на дві частини у співвідношенні 1:5, більша частина потоку подається по повітропроводу 8 кінцевому споживачеві, а менша, попередньо підігріта в електронагрівнику 10, надходить на регенерацію адсорбенту блока осушення 7, після чого дроселюється й викидається в атмосферу. При охолоджуванні блока осушення 7 повітря до нього подається, минаючи електронагрівник 10, по обвідному тр убопроводу 9. Підведення теплоти до абсорбційної бромистолітієвої холодильної машини 11 забезпечується за рахунок теплоти компримування в компресорі 1, яка передається першим теплообмінником 2. 5 25514 Установка для виробництва стиснутого й осушеного повітря, що працює за запропонованою схемою, має ряд таких переваг: 1. Корисно використовується теплота компримування повітря в компресорі для виробництва холодної води в абсорбційній бромистолітієвій холодильній машині. 2. Використання холодної води, яка вироблена в абсорбційній бромистолітієвій холодильній машині, для охолодження повітря перед блоком осушення, дозволяє виключити зі схеми установки компресорну холодильну машину. Установка для виробництва стиснутого й осушеного повітря, яка працює на основі запропоно Комп’ютерна в ерстка В. Мацело 6 ваної схеми, характеризується зниженим, у порівнянні з найближчим аналогом, енергоспоживанням. Так, наприклад, в установці, що укомплектована компресором з номінальною продуктивністю 1000нм 3/годину, використовується компресорна холодильна машина із споживаною потужністю 15кВт. В установці, що реалізує запропоновану схему, компресорна холодильна машина замінена на абсорбційну бромистолітієву холодильну машину, що практично не споживає електричну енергію. Таким чином, використання в запропонованій установці абсорбційної бромистолітієвої холодильної машини дозволяє знизити питомі енерговитрати приблизно на 5%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
