Вогнегасник

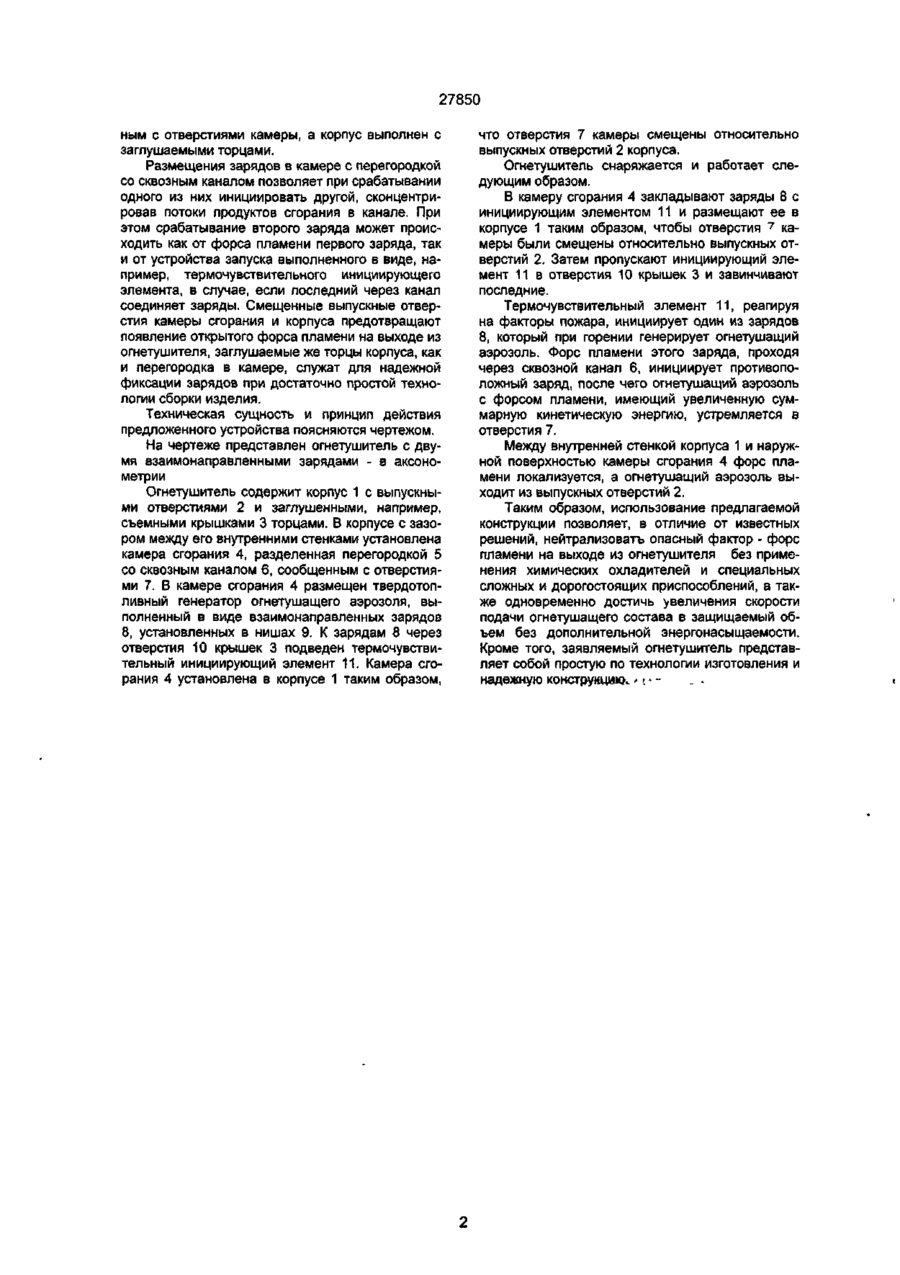

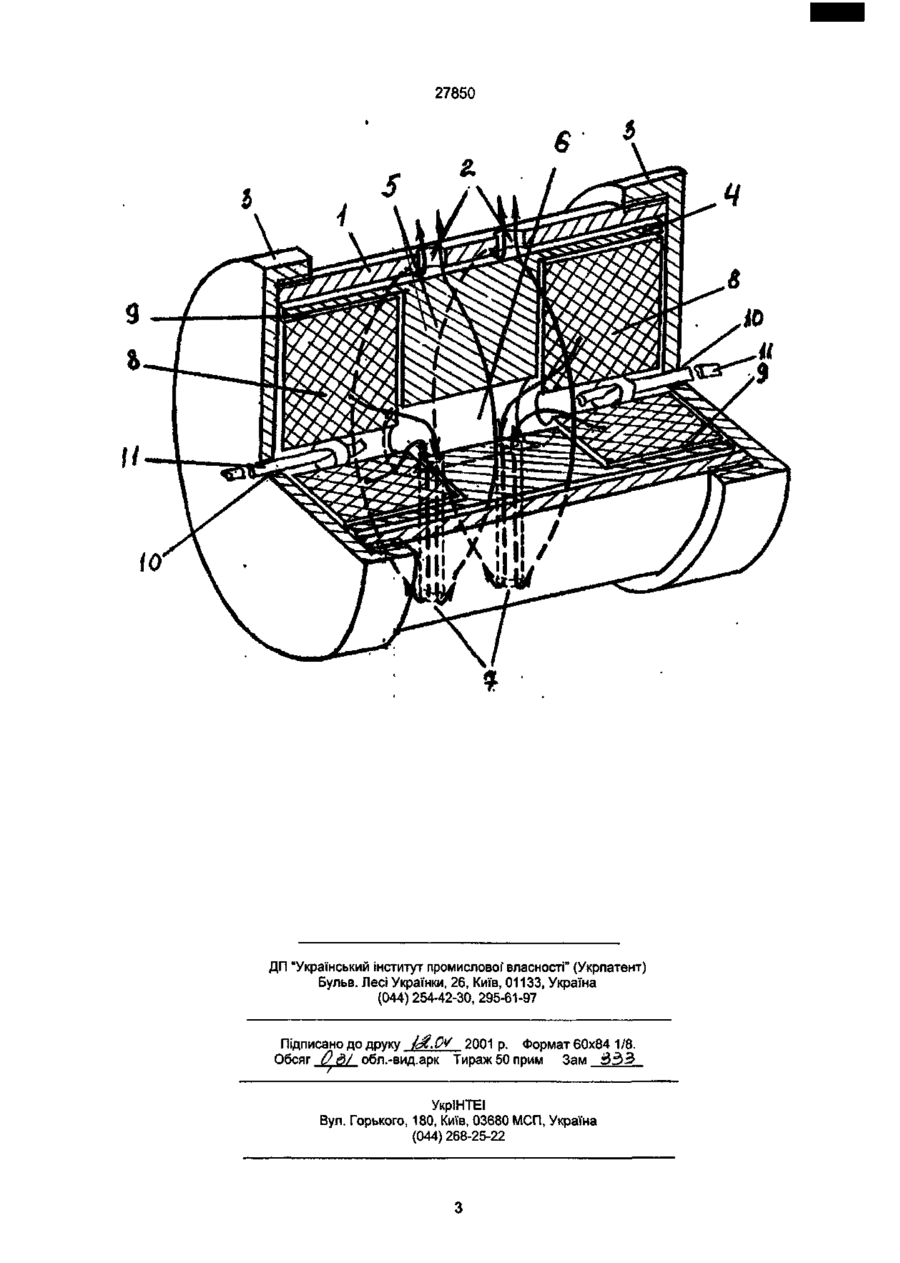

Огнетушитель, состоящий из корпуса с выпу скными отверстиями, камеры сгорания с твердотопливным генератором огнетушащего аэрозоля, имеющей отверстия, смещенные относительно выпускных отверстий корпуса, а также оснащенный устройством запуска, отличающийся тем, что генератор выполнен в виде, по крайней мере, двух зарядов, разделенных в камере перегородкой со сквозным каналом, сообщенным с отверстиями камеры, а корпус выполнен с заглушёнными торцами. Изобретение относится к противопожарной технике и предназначено для тушения возгораний в замкнутых объемах. Известна система объемного тушения с использованием аэрозольобразующих составов, состоящая из корпуса с заключенным в нем твердотопливным генератором огнетушащего аэрозоля и устройства термозапуска /см. ТУ на "СОТГТУ400ТО"С"ЦЗ/130588-246-02-92/. Недостатком известного решения является наличие открытого форса пламени на выходе из системы при тушении очага пожара, что исключает возможность применения подобного устройства в электротехнической промышленности. Данное устройство имеет значительные массогабаритные размеры. Известен пиротехнический газовый генератор, включающий корпус, закрытый с двух сторон, оборудованный крышкой с патрубком для выхода газа. Внутри корпуса размещена камера сгорания, разделенная перегородкой с отверстиями, и камера охлаждения, заполненная гранулированным наполнителем /см. пат. Франции № 2159667, М.Кл. С 06 D 5/00,1973/. Недостатком указанного генератора является наличие камеры охлаждения со специальным химическим наполнителем, что снижает эффективность работы и существенно увеличивает стоимость изделия. Наиболее близким по технической сущности и достигаемому эффекту к заявляемому решению является огнетушитель, состоящий из корпуса с выпускными отверстиями, камеры сгорания с твердотопливным генератором огнетушащего аэрозоля, имеющую отверстия, смещенные относи тельно выпускных отверстий корпуса, а также оснащенный устройством термозапуска /см. а.с.СССР № 878318, М.Кл А 62 С 37/28, 1981/. Недостатком такого решения является возможность появления форса пламени на выходе из корпуса огнетушителя после вытеснения огнетушащего состава, а также низкая скорость истечения вырабатываемых продуктов горения. В заявленном огнетушителе, состоящем из корпуса с выпускными отверстиями, камеры сгорания с твердотопливным генератором огнетушащего аэрозоля, имеющей отверстия, смещенные относительно выпускных отверстий корпуса, а также оснащенным устройством запуска, генератор выполнен в виде, по крайней мере, двух зарядов, создающих взаимонаправленные потоки продуктов сгорания и разделенных в камере перегородкой со сквозным каналом, сообщенным с отверстиями камеры, а корпус выполнен с заглушаемыми торцами. Задачей изобретения является ликвидация возможности появления форса пламени на выходе из корпуса огнетушителя с одновременным увеличением скорости истечения огнетушащего состава. Задача решается благодаря тому, что в огнетушителе, состоящем из корпуса с выпускными отверстиями, камеры сгорания с твердотопливным генератором огнетушащего аэрозоля, имеющей отверстия, смещенные относительно выпускных отверстий корпуса, а также оснащенном устройством запуска, генератор выполнен в виде, по крайней мере двух зарядов, разделенных в камере перегородкой со сквозным каналом, сообщен О Ю СО N. СМ 27850 ным с отверстиями камеры, а корпус выполнен с заглушаемыми торцами. Размещения зарядов в камере с перегородкой со сквозным каналом позволяет при срабатывании одного из них инициировать другой, сконцентрировав потоки продуктов сгорания в канале. При этом срабатывание второго заряда может происходить как от форса пламени первого заряда, так и от устройства запуска выполненного в виде, например, термочувствительного инициирующего элемента, в случае, если последний через канал соединяет заряды. Смещенные выпускные отверстия камеры сгорания и корпуса предотвращают появление открытого форса пламени на выходе из огнетушителя, заглушаемые же торцы корпуса, как и перегородка в камере, служат для надежной фиксации зарядов при достаточно простой технологии сборки изделия. Техническая сущность и принцип действия предложенного устройства поясняются чертежом. На чертеже представлен огнетушитель с двумя взаимонаправленными зарядами - в аксонометрии Огнетушитель содержит корпус 1 с выпускными отверстиями 2 и заглушёнными, например, съемными крышками 3 торцами. В корпусе с зазором между его внутренними стенками установлена камера сгорания 4, разделенная перегородкой 5 со сквозным каналом 6, сообщенным с отверстиями 7. В камере сгорания 4 размещен твердотопливный генератор огнетушащего аэрозоля, выполненный в виде взаимонаправленных зарядов 8, установленных в нишах 9. К зарядам 8 через отверстия 10 крышек 3 подведен термочувствительный инициирующий элемент 11. Камера сгорания 4 установлена в корпусе 1 таким образом, что отверстия 7 камеры смещены относительно выпускных отверстий 2 корпуса. Огнетушитель снаряжается и работает следующим образом. В камеру сгорания 4 закладывают заряды 8 с инициирующим элементом 11 и размещают ее в корпусе 1 таким образом, чтобы отверстия 7 камеры были смещены относительно выпускных отверстий 2. Затем пропускают инициирующий элемент 11 в отверстия 10 крышек 3 и завинчивают последние. Термочувствительный элемент 11, реагируя на факторы пожара, инициирует один из зарядов 8, который при горении генерирует огнетушащий аэрозоль. Форс пламени этого заряда, проходя через сквозной канал 6, инициирует противоположный заряд, после чего огнетушащий аэрозоль с форсом пламени, имеющий увеличенную суммарную кинетическую энергию, устремляется в отверстия 7. Между внутренней стенкой корпуса 1 и наружной поверхностью камеры сгорания 4 форс пламени локализуется, а огнетушащий аэрозоль выходит из выпускных отверстий 2. Таким образом, использование предлагаемой конструкции позволяет, в отличие от известных решений, нейтрализовать опасный фактор - форс пламени на выходе из огнетушителя без применения химических охладителей и специальных сложных и дорогостоящих приспособлений, а также одновременно достичь увеличения скорости подачи огнетушащего состава в защищаемый объем без дополнительной энергонасыщаемости. Кроме того, заявляемый огнетушитель представляет собой простую по технологии изготовления и надежную конструкцию. /1 • ~ 27850 Ь ДП "Український інститут промислової" власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044)254-42-30,295-61-97 Підписано до друку Щ.ОУ 2001 р. Формат 60x84 1/8. Обсяг Од/ обл.-вид.арк Тираж50 прим Зам в З З УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
