Огороджувальна конструкція для радіаторів систем опалювання

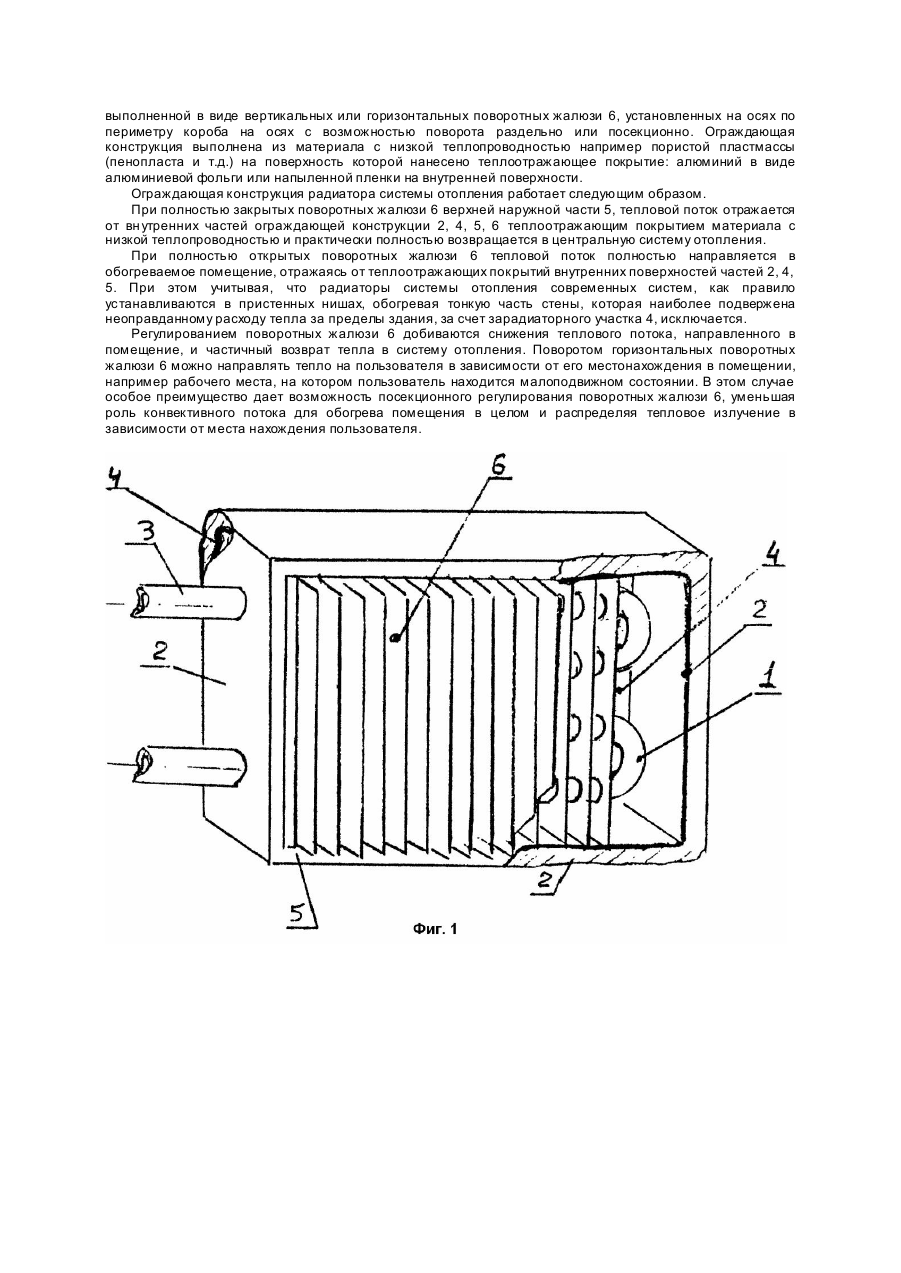

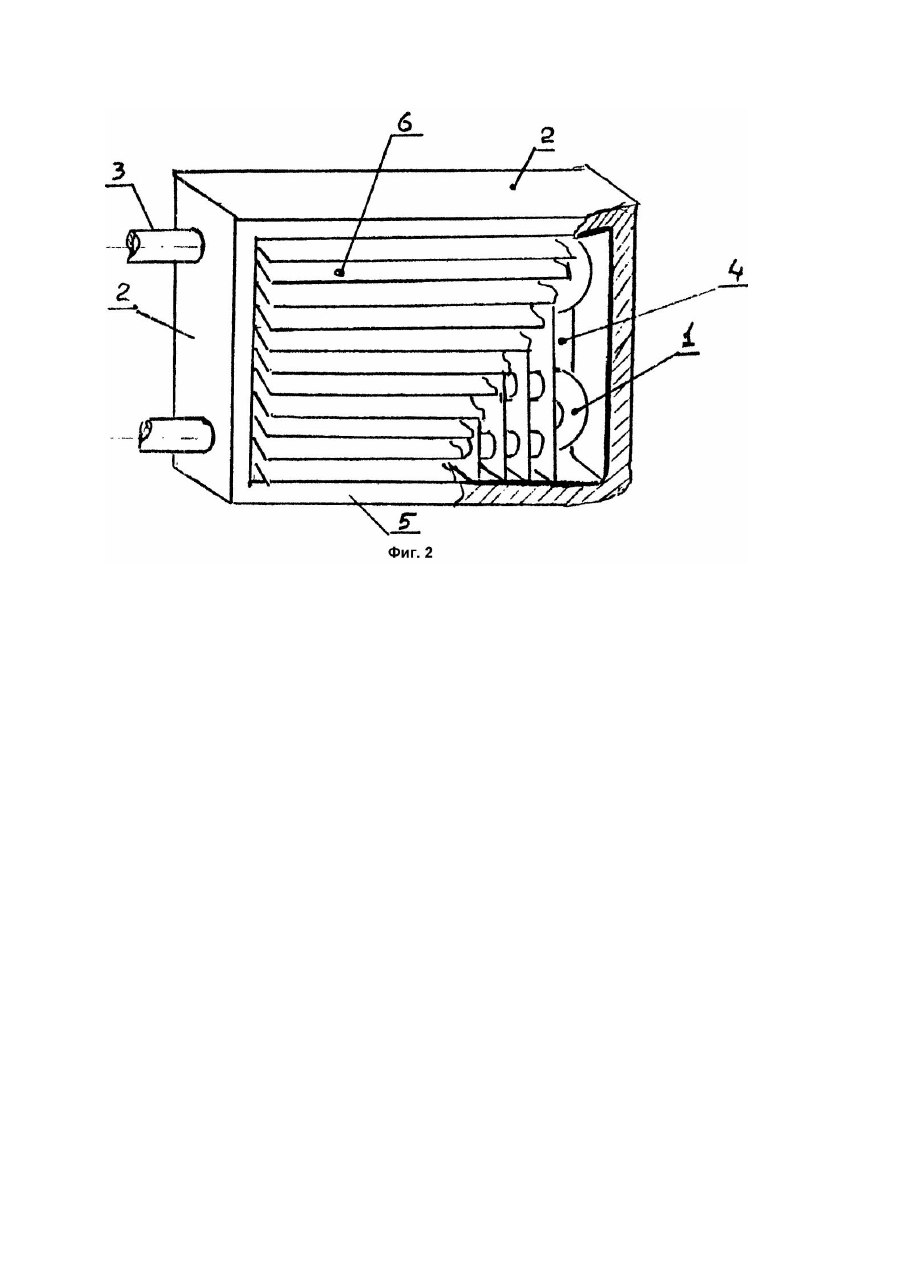

Изобретение относится к области нагревательных приборов центральных систем отопления, позволяющих возвращать излишки тепла в центральную систему отопления, преимущественно позволяющих избирательно распределять тепловое излучение в вертикальном или горизонтальном направлении и регулировать конвекционный тепловой поток. Известна ограждающая конструкция для радиаторов центральной системы отопления, устанавливаемая вдоль стены или стенной ниши и радиатором центральной системы отопления (Заявка ЕПВ №4013608, кл. F24D19/06, опубл. 20.12.90). Между ограждающей конструкцией и радиатором имеется воздушный промежуток. Ограждающая конструкция содержит пористый термоизолирующий элемент с вертикальными каналами для прохода нагретого воздуха. Известная ограждающая конструкция позволяет снизить расход тепла на обогрев стены, но не позволяет регулировать тепловой поток, направляемый на обогрев помещения. Известна ограждающая конструкция для радиаторов центральной системы отопления, содержащая поворотную крышку, выполненную в виде короба, перекрывающую переднюю, верхнюю и боковые поверхности радиатора (Заявка Великобритании №2248923, кл. F23D19/06, опубл. 14.10.91). Крышка содержит запирающее приспособление для ее удержания. Однако в известной ограждающей конструкции для радиаторов системы отопления возможность регулировки распределения теплового потока исчерпывается регулировкой вертикального конвекционного потока, что не позволяет избирательно распределять тепловой поток по помещению и не позволяет регулировать тепловое излучение, что приводит к избыточному расходу тепла. Кроме того, данная конструкция в откинутом состоянии увеличивает предгабаритное пространство у радиатора, что приводит к неудобству пользователя и обладает низкими эстетическими свойствами. Известна ограждающая конструкция для радиаторов системы отопления, содержащая теплоизолированные боковые части, установленные в виде короба и установленную снаружи верхнюю наружную часть, в виде крышки, установленную снаружи вдоль радиатора, выполненную с возможностью перемещений относительно плоскости периметра теплоизолированных боковых частей короба, выбранная в качестве прототипа (Заявка ЕПВ №0421975, кл. F24D19/06, опубл. 10.04.91). Известная ограждающая конструкция позволяет возвращать излишки тепла в центральную систему отопления, а регулирование теплового потока возможно только за счет регулирования конвекционного вертикального потока, образованного нагретым воздухом, направленным вертикально вверх вдоль зазора между верхней наружной частью, установленной снаружи вдоль радиатора по периметру короба, состоящего из теплоизолированных боковых частей, выполненных в виде короба, и верхней наружной части, установленной вертикально по периметру короба, за счет изменения зазора относительно периметра короба. Известные ограждающие для конструкции радиаторов системы отопления позволяют регулировать тепловой поток, направляемый в помещение, в основном за счет управления вертикальным восходящим конвекционным потоком нагретого в радиаторе воздуха и не позволяет избирательно направлять тепловое излучение в обогреваемую зону. Тепло, которое используется для обогрева, тепловой поток, состоит из двух примерно равноценных составляющих: конвекционного вертикального потока воздуха, нагретого в радиаторе и теплового инфракрасного излучения, которое распространяется как обычное электромагнитное излучение, например световое. Исследования, проведенные за рубежом по бытовым нагревательным приборам для обогрева помещений с целью экономии затрат тепла, показали что использование конвекционных тепловых потоков нецелесообразно, в видутого, что температурная разница у пола и потолка помещения составляет от 5 до 8°C, что приводит, во-первых, к излишним затратам тепла на обогрев потолочной зоны, находящейся вне сферы обитания, а во-вторых, к субъективным ощущениям холода людей, находящихся в зоне обитания. В основу изобретения поставлена задача усовершенствования известной ограждающей конструкции для радиатора системы отопления при одновременном повышении его эффективности работы, путем избирательного распределения теплового излучения и снижения излишнего расхода тепла на обогрев помещения. Поставленная задача решается тем, что в известной ограждающей конструкции радиатора системы отопления, содержащей теплоизолированные новые части, установленные в виде короба, и верхнюю наружную часть, установленную вдоль периметра короба, выполненную с возможностью перемещения, в виде поворотных жалюзи, установленных на вертикальных или горизонтальных осях, с возможностью поворота относительно плоскости периметра наружной, части короба. Поворотные жалюзи предпочтительнее выполнить в виде секций, установленных с возможностью поворота независимо друг от друга. Ограждающая конструкция системы отопления дополнительно содержит теплоизолированную зарадиаторную часть, предохраняющую от излишнего расхода тепла на обогрев стены. На все внутренние поверхности короба, а также на жалюзи нанесено теплоотражающее покрытие в виде алюминиевой фольги или пленки, полученной методом напыления. В заявляемой ограждающей конструкции системы для радиаторов отопления посредством регулирования положения жалюзи обеспечивается возможность кроме регулирования конвекционного вертикального потока нагретого воздуха, избирательно направлять тепловое излучение в зону обогрева, например письменный стол, пол и т.д., а также снизить расходы тепла на обогрев помещения. Достигаемый при этом технический результат, повышение эффективности обогрева и снижение расхода тепла, за счет избирательного распределения теплового излучения. Изобретение поясняется схемой ограждающей конструкции радиатора системы отопления. Ограждающая конструкция для радиатора системы отопления выполнена в виде короба, устанавливаемого снаружи вдоль радиатора 1, состоящего из торцевых частей 2 с вырезами для повода труб 3 системы отопления, теплоизолированного зарадиаторного участка 4, верхней наружной части 5, выполненной в виде вертикальных или горизонтальных поворотных жалюзи 6, установленных на осях по периметру короба на осях с возможностью поворота раздельно или посекционно. Ограждающая конструкция выполнена из материала с низкой теплопроводностью например пористой пластмассы (пенопласта и т.д.) на поверхность которой нанесено теплоотражающее покрытие: алюминий в виде алюминиевой фольги или напыленной пленки на внутренней поверхности. Ограждающая конструкция радиатора системы отопления работает следующим образом. При полностью закрытых поворотных жалюзи 6 верхней наружной части 5, тепловой поток отражается от вн утренних частей ограждающей конструкции 2, 4, 5, 6 теплоотражающим покрытием материала с низкой теплопроводностью и практически полностью возвращается в центральную систему отопления. При полностью открытых поворотных жалюзи 6 тепловой поток полностью направляется в обогреваемое помещение, отражаясь от теплоотражающих покрытий внутренних поверхностей частей 2, 4, 5. При этом учитывая, что радиаторы системы отопления современных систем, как правило устанавливаются в пристенных нишах, обогревая тонкую часть стены, которая наиболее подвержена неоправданному расходу тепла за пределы здания, за счет зарадиаторного участка 4, исключается. Регулированием поворотных жалюзи 6 добиваются снижения теплового потока, направленного в помещение, и частичный возврат тепла в систему отопления. Поворотом горизонтальных поворотных жалюзи 6 можно направлять тепло на пользователя в зависимости от его местонахождения в помещении, например рабочего места, на котором пользователь находится малоподвижном состоянии. В этом случае особое преимущество дает возможность посекционного регулирования поворотных жалюзи 6, уменьшая роль конвективного потока для обогрева помещения в целом и распределяя тепловое излучение в зависимости от места нахождения пользователя.
