Спосіб одержання водню

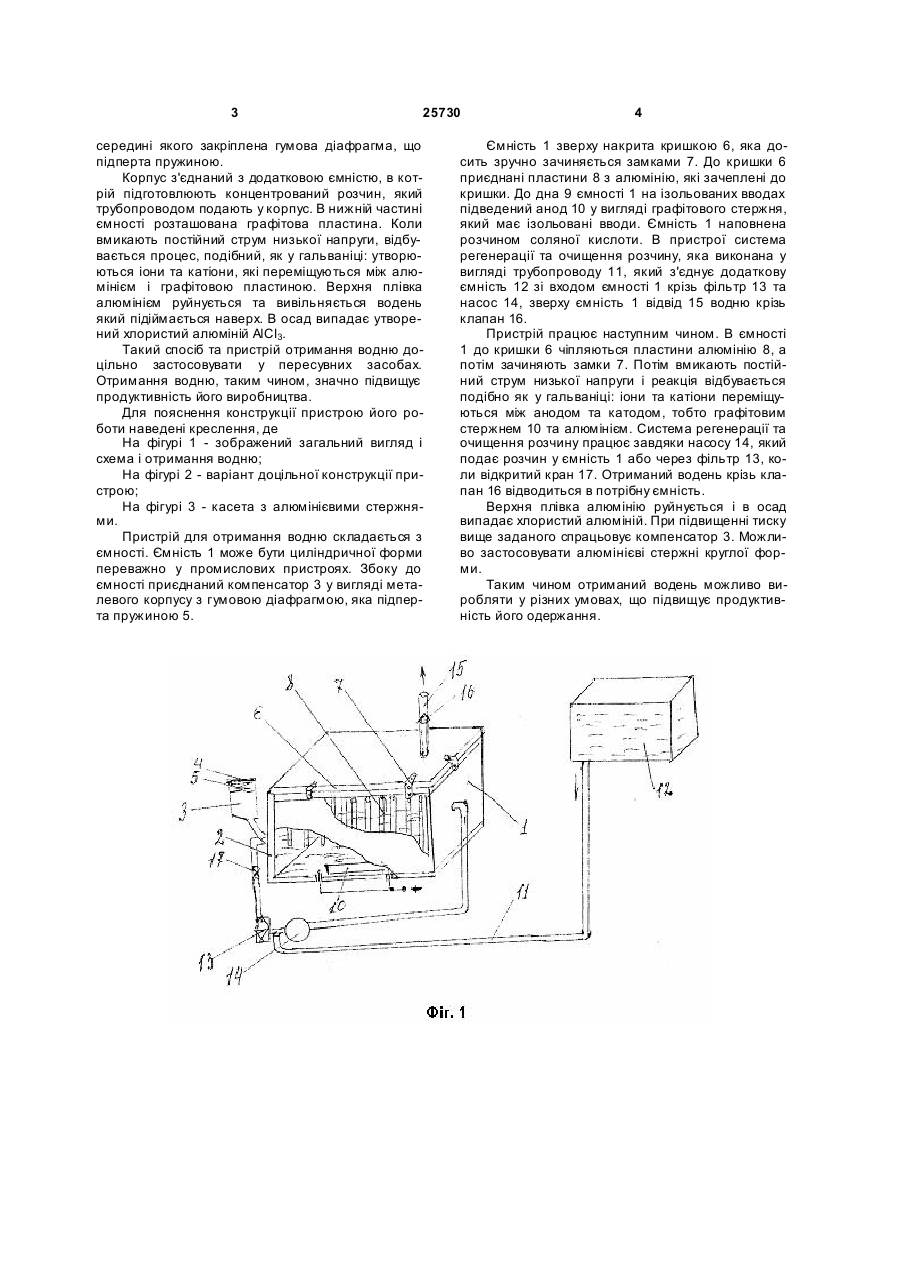

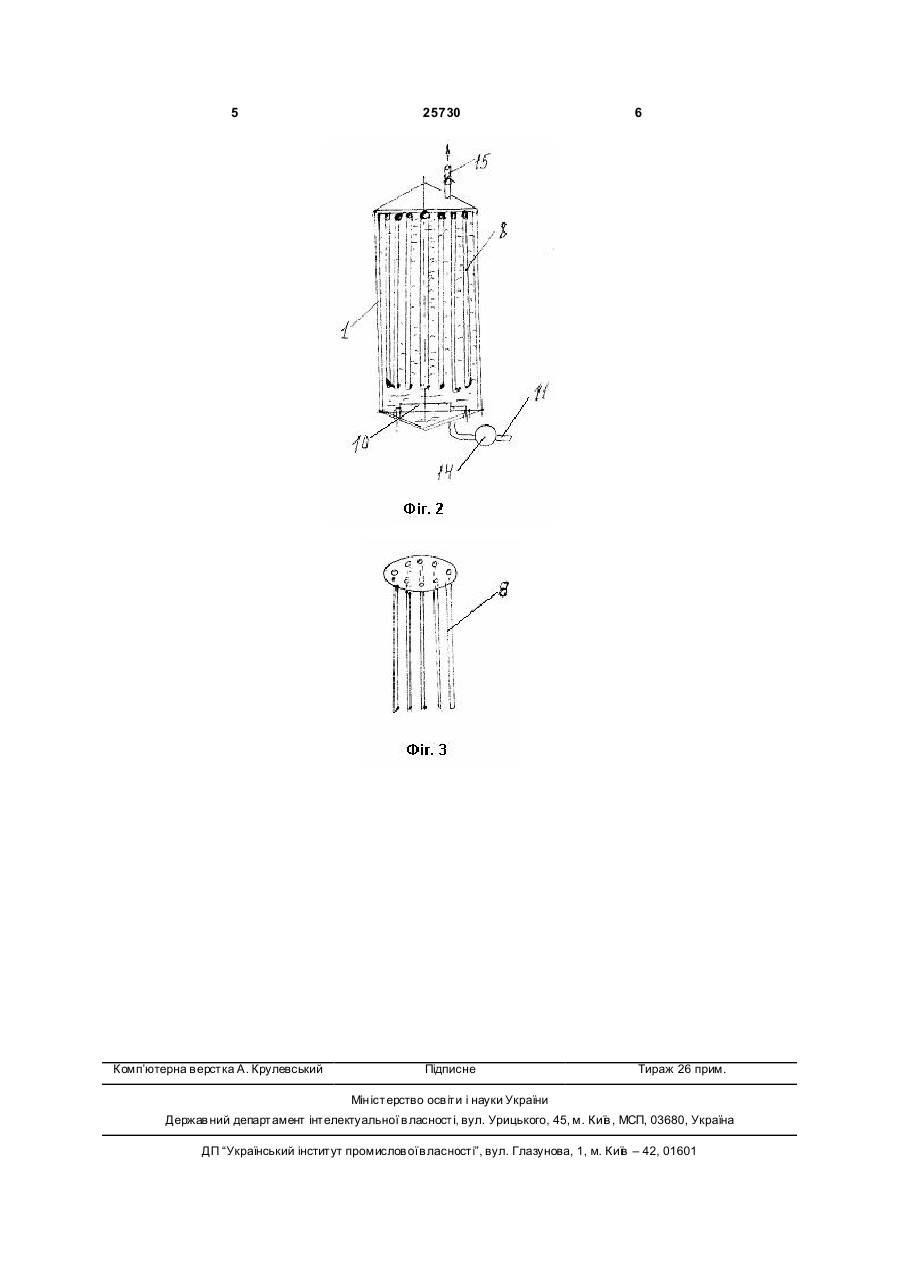

Спосіб одержання водню шляхом розкладу 3 25730 середині якого закріплена гумова діафрагма, що підперта пружиною. Корпус з'єднаний з додатковою ємністю, в котрій підготовлюють концентрований розчин, який трубопроводом подають у корпус. В нижній частині ємності розташована графітова пластина. Коли вмикають постійний струм низької напруги, відбувається процес, подібний, як у гальваніці: утворюються іони та катіони, які переміщуються між алюмінієм і графітовою пластиною. Верхня плівка алюмінієм руйнується та вивільняється водень який підіймається наверх. В осад випадає утворений хлористий алюміній АlСl3. Такий спосіб та пристрій отримання водню доцільно застосовувати у пересувних засобах. Отримання водню, таким чином, значно підвищує продуктивність його виробництва. Для пояснення конструкції пристрою його роботи наведені креслення, де На фігурі 1 - зображений загальний вигляд і схема і отримання водню; На фігурі 2 - варіант доцільної конструкції пристрою; На фігурі 3 - касета з алюмінієвими стержнями. Пристрій для отримання водню складається з ємності. Ємність 1 може бути циліндричної форми переважно у промислових пристроях. Збоку до ємності приєднаний компенсатор 3 у вигляді металевого корпусу з гумовою діафрагмою, яка підперта пружиною 5. 4 Ємність 1 зверху накрита кришкою 6, яка досить зручно зачиняється замками 7. До кришки 6 приєднані пластини 8 з алюмінію, які зачеплені до кришки. До дна 9 ємності 1 на ізольованих вводах підведений анод 10 у вигляді графітового стержня, який має ізольовані вводи. Ємність 1 наповнена розчином соляної кислоти. В пристрої система регенерації та очищення розчину, яка виконана у вигляді трубопроводу 11, який з'єднує додаткову ємність 12 зі входом ємності 1 крізь фільтр 13 та насос 14, зверху ємність 1 відвід 15 водню крізь клапан 16. Пристрій працює наступним чином. В ємності 1 до кришки 6 чіпляються пластини алюмінію 8, а потім зачиняють замки 7. Потім вмикають постійний струм низької напруги і реакція відбувається подібно як у гальваніці: іони та катіони переміщуються між анодом та катодом, тобто графітовим стержнем 10 та алюмінієм. Система регенерації та очищення розчину працює завдяки насосу 14, який подає розчин у ємність 1 або через фільтр 13, коли відкритий кран 17. Отриманий водень крізь клапан 16 відводиться в потрібну ємність. Верхня плівка алюмінію руйнується і в осад випадає хлористий алюміній. При підвищенні тиску вище заданого спрацьовує компенсатор 3. Можливо застосовувати алюмінієві стержні круглої форми. Таким чином отриманий водень можливо виробляти у різних умовах, що підвищує продуктивність його одержання. 5 Комп’ютерна в ерстка А. Крулевський 25730 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
