Пристрій для отримання водню

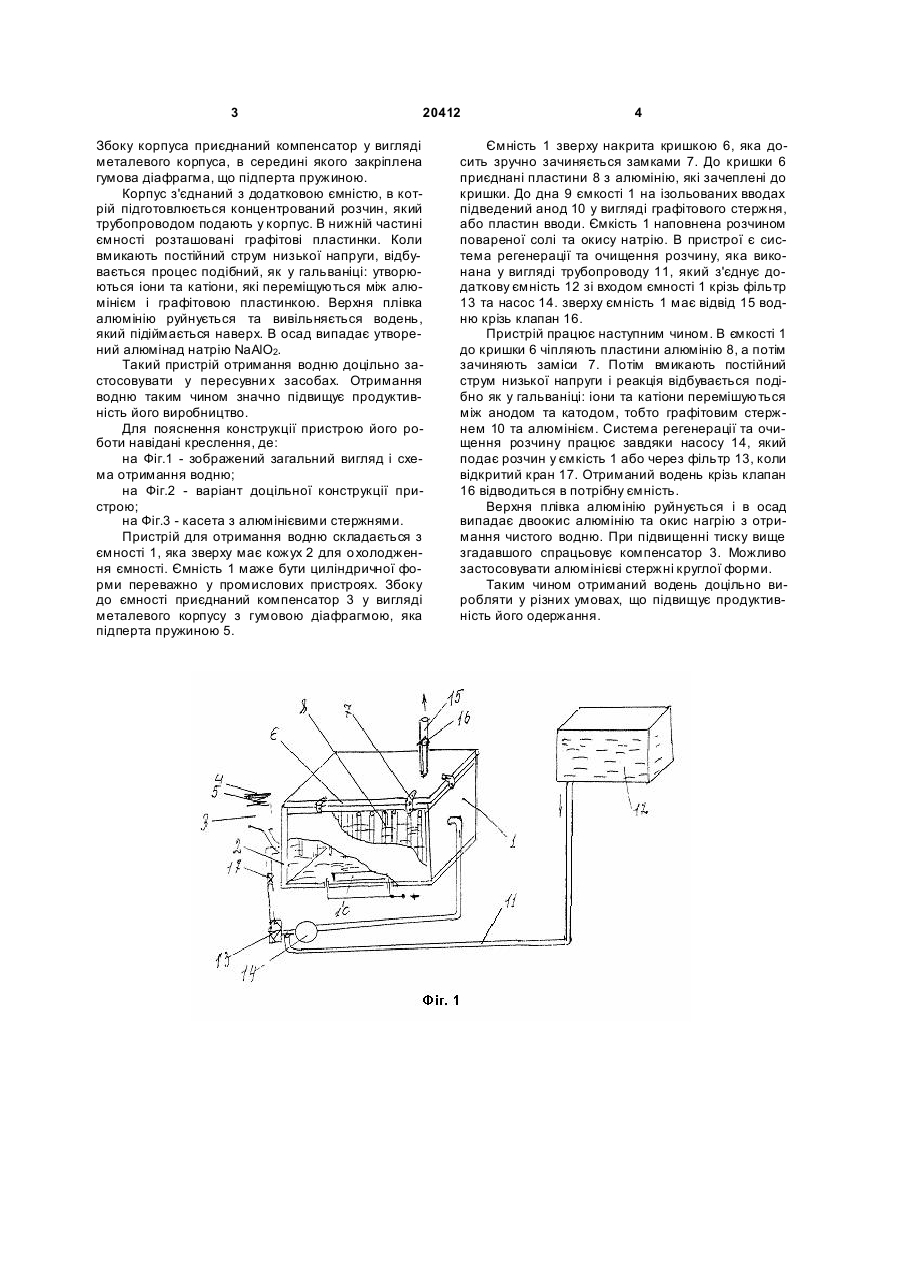

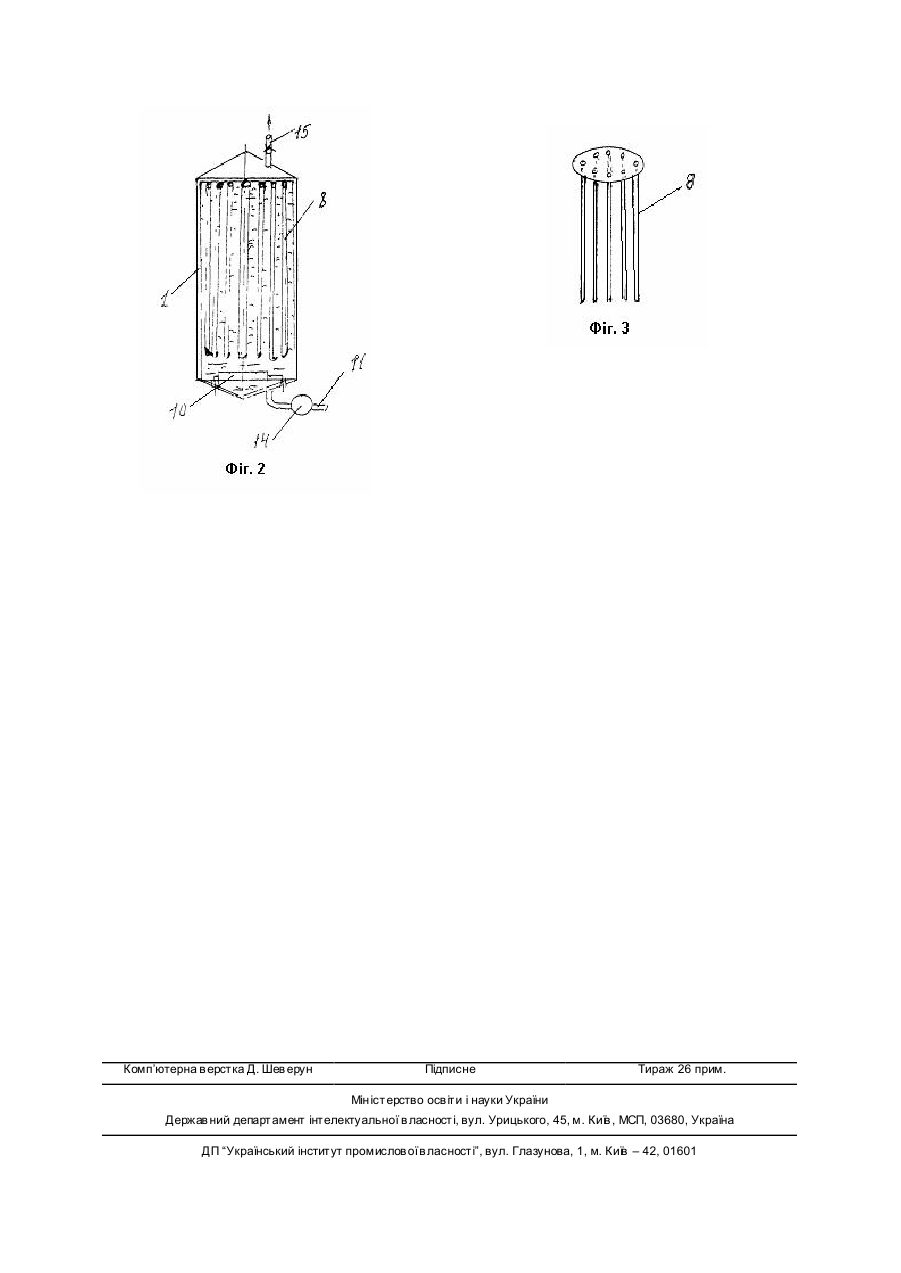

Пристрій для отримання водню, що містить ємність з кришкою, який відрізняється тим, що 3 20412 Збоку корпуса приєднаний компенсатор у вигляді металевого корпуса, в середині якого закріплена гумова діафрагма, що підперта пружиною. Корпус з'єднаний з додатковою ємністю, в котрій підготовлюється концентрований розчин, який трубопроводом подають у корпус. В нижній частині ємності розташовані графітові пластинки. Коли вмикають постійний струм низької напруги, відбувається процес подібний, як у гальваніці: утворюються іони та катіони, які переміщуються між алюмінієм і графітовою пластинкою. Верхня плівка алюмінію руйнується та вивільняється водень, який підіймається наверх. В осад випадає утворений алюмінад натрію NaAlO2. Такий пристрій отримання водню доцільно застосовувати у пересувни х засобах. Отримання водню таким чином значно підвищує продуктивність його виробництво. Для пояснення конструкції пристрою його роботи навідані креслення, де: на Фіг.1 - зображений загальний вигляд і схема отримання водню; на Фіг.2 - варіант доцільної конструкції пристрою; на Фіг.3 - касета з алюмінієвими стержнями. Пристрій для отримання водню складається з ємності 1, яка зверху має кожух 2 для о холодження ємності. Ємність 1 маже бути циліндричної форми переважно у промислових пристроях. Збоку до ємності приєднаний компенсатор 3 у вигляді металевого корпусу з гумовою діафрагмою, яка підперта пружиною 5. 4 Ємність 1 зверху накрита кришкою 6, яка досить зручно зачиняється замками 7. До кришки 6 приєднані пластини 8 з алюмінію, які зачеплені до кришки. До дна 9 ємкості 1 на ізольованих вводах підведений анод 10 у вигляді графітового стержня, або пластин вводи. Ємкість 1 наповнена розчином повареної солі та окису натрію. В пристрої є система регенерації та очищення розчину, яка виконана у вигляді трубопроводу 11, який з'єднує додаткову ємність 12 зі входом ємності 1 крізь фільтр 13 та насос 14. зверху ємність 1 має відвід 15 водню крізь клапан 16. Пристрій працює наступним чином. В ємкості 1 до кришки 6 чіпляють пластини алюмінію 8, а потім зачиняють заміси 7. Потім вмикають постійний струм низької напруги і реакція відбувається подібно як у гальваніці: іони та катіони перемішуються між анодом та катодом, тобто графітовим стержнем 10 та алюмінієм. Система регенерації та очищення розчину працює завдяки насосу 14, який подає розчин у ємкість 1 або через фільтр 13, коли відкритий кран 17. Отриманий водень крізь клапан 16 відводиться в потрібну ємність. Верхня плівка алюмінію руйнується і в осад випадає двоокис алюмінію та окис нагрію з отримання чистого водню. При підвищенні тиску вище згадавшого спрацьовує компенсатор 3. Можливо застосовувати алюмінієві стержні круглої форми. Таким чином отриманий водень доцільно виробляти у різних умовах, що підвищує продуктивність його одержання. Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
