Спосіб передачі сповіщень у комплексній інтегрованій системі централізованої охорони

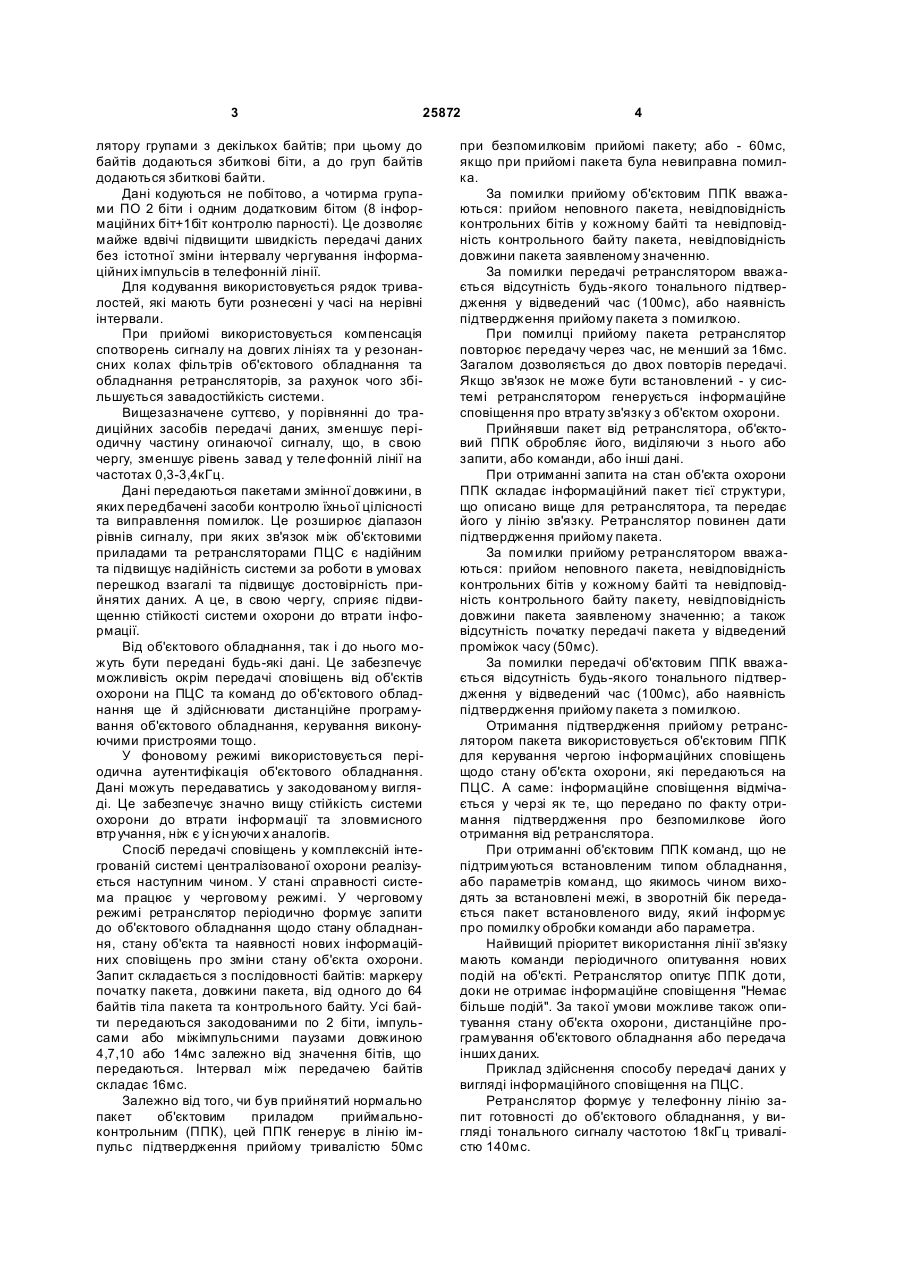

Спосіб передачі сповіщень у комплексній інтегрованій системі централізованої охорони, яка містить приймально-контрольний прилад, що встановлено на об'єкті охорони, та ретранслятор, з’єднаний з комп'ютером, встановлений на пульті централізованого спостереження, що передбачає 3 25872 лятору групами з декількох байтів; при цьому до байтів додаються збиткові біти, а до груп байтів додаються збиткові байти. Дані кодуються не побітово, а чотирма групами ПО 2 біти і одним додатковим бітом (8 інформаційних біт+1біт контролю парності). Це дозволяє майже вдвічі підвищити швидкість передачі даних без істотної зміни інтервалу чергування інформаційних імпульсів в телефонній лінії. Для кодування використовується рядок тривалостей, які мають бути рознесені у часі на нерівні інтервали. При прийомі використовується компенсація спотворень сигналу на довгих лініях та у резонансних колах фільтрів об'єктового обладнання та обладнання ретрансляторів, за рахунок чого збільшується завадостійкість системи. Вищезазначене суттєво, у порівнянні до традиційних засобів передачі даних, зменшує періодичну частину огинаючої сигналу, що, в свою чергу, зменшує рівень завад у теле фонній лінії на частотах 0,3-3,4кГц. Дані передаються пакетами змінної довжини, в яких передбачені засоби контролю їхньої цілісності та виправлення помилок. Це розширює діапазон рівнів сигналу, при яких зв'язок між об'єктовими приладами та ретрансляторами ПЦС є надійним та підвищує надійність системи за роботи в умовах перешкод взагалі та підвищує достовірність прийнятих даних. А це, в свою чергу, сприяє підвищенню стійкості системи охорони до втрати інформації. Від об'єктового обладнання, так і до нього можуть бути передані будь-які дані. Це забезпечує можливість окрім передачі сповіщень від об'єктів охорони на ПЦС та команд до об'єктового обладнання ще й здійснювати дистанційне програмування об'єктового обладнання, керування виконуючими пристроями тощо. У фоновому режимі використовується періодична аутентифікація об'єктового обладнання. Дані можуть передаватись у закодованому вигляді. Це забезпечує значно вищу стійкість системи охорони до втрати інформації та зловмисного втр учання, ніж є у існ уючи х аналогів. Спосіб передачі сповіщень у комплексній інтегрованій системі централізованої охорони реалізується наступним чином. У стані справності система працює у черговому режимі. У черговому режимі ретранслятор періодично формує запити до об'єктового обладнання щодо стану обладнання, стану об'єкта та наявності нових інформаційних сповіщень про зміни стану об'єкта охорони. Запит складається з послідовності байтів: маркеру початку пакета, довжини пакета, від одного до 64 байтів тіла пакета та контрольного байту. Усі байти передаються закодованими по 2 біти, імпульсами або міжімпульсними паузами довжиною 4,7,10 або 14мс залежно від значення бітів, що передаються. Інтервал між передачею байтів складає 16мс. Залежно від того, чи був прийнятий нормально пакет об'єктовим приладом приймальноконтрольним (ППК), цей ППК генерує в лінію імпульс підтвердження прийому тривалістю 50мс 4 при безпомилковім прийомі пакету; або - 60мс, якщо при прийомі пакета була невиправна помилка. За помилки прийому об'єктовим ППК вважаються: прийом неповного пакета, невідповідність контрольних бітів у кожному байті та невідповідність контрольного байту пакета, невідповідність довжини пакета заявленому значенню. За помилки передачі ретранслятором вважається відсутність будь-якого тонального підтвердження у відведений час (100мс), або наявність підтвердження прийому пакета з помилкою. При помилці прийому пакета ретранслятор повторює передачу через час, не менший за 16мс. Загалом дозволяється до двох повторів передачі. Якщо зв'язок не може бути встановлений - у системі ретранслятором генерується інформаційне сповіщення про втрату зв'язку з об'єктом охорони. Прийнявши пакет від ретранслятора, об'єктовий ППК обробляє його, виділяючи з нього або запити, або команди, або інші дані. При отриманні запита на стан об'єкта охорони ППК складає інформаційний пакет тієї структури, що описано вище для ретранслятора, та передає його у лінію зв'язку. Ретранслятор повинен дати підтвердження прийому пакета. За помилки прийому ретранслятором вважаються: прийом неповного пакета, невідповідність контрольних бітів у кожному байті та невідповідність контрольного байту пакету, невідповідність довжини пакета заявленому значенню; а також відсутність початку передачі пакета у відведений проміжок часу (50мс). За помилки передачі об'єктовим ППК вважається відсутність будь-якого тонального підтвердження у відведений час (100мс), або наявність підтвердження прийому пакета з помилкою. Отримання підтвердження прийому ретранслятором пакета використовується об'єктовим ППК для керування чергою інформаційних сповіщень щодо стану об'єкта охорони, які передаються на ПЦС. А саме: інформаційне сповіщення відмічається у черзі як те, що передано по факту отримання підтвердження про безпомилкове його отримання від ретранслятора. При отриманні об'єктовим ППК команд, що не підтримуються встановленим типом обладнання, або параметрів команд, що якимось чином виходять за встановлені межі, в зворотній бік передається пакет встановленого виду, який інформує про помилку обробки команди або параметра. Найвищий пріоритет використання лінії зв'язку мають команди періодичного опитування нових подій на об'єкті. Ретранслятор опитує ППК доти, доки не отримає інформаційне сповіщення "Немає більше подій". За такої умови можливе також опитування стану об'єкта охорони, дистанційне програмування об'єктового обладнання або передача інших даних. Приклад здійснення способу передачі даних у вигляді інформаційного сповіщення на ПЦС. Ретранслятор формує у телефонну лінію запит готовності до об'єктового обладнання, у вигляді тонального сигналу частотою 18кГц тривалістю 140мс. 5 25872 Через 16мс об'єктове обладнання формує у лінію підтвердження готовності у вигляді тонального сигналу частотою 18кГц тривалістю 7мс. Через 16мс ретранслятор формує у лінію пакет запиту стан у, що складається з послідовності 16 байтів, що передаються у телефонну лінію у вигляді тональних сигналів частотою 18кГц та пауз наступним чином: перший байт: тон 7мс, пауза 7мс, тон 4мс, пауза 13мс, тон 4мс (біт парності), пауза 16мс (міжбайтова пауза); решта 15 байтів передаються таким же чином; останній байт - контрольна сума пакета. Через 16мс об'єктове обладнання формує у лінію підтвердження отримання пакета у вигляді тонального сигналу частотою 18кГц тривалістю 30мс. Через 16мс об'єктове обладнання формує у лінію запит готовності ретранслятора вигляді тонального сигналу частотою 18кГц тривалістю 47мс. Через 16мс ретранслятор формує у лінію підтвердження готовності у вигляді тонального сигналу частотою 18кГц тривалістю 7мс. Через 16мс об'єктове обладнання формує у лінію пакет, що відображає стан, останні події (як Комп’ютерна в ерстка М. Мацело 6 що є) на об'єкті охорони, унікальний номер останньої переданої події; що складається з послідовності 24 байта, що передаються у телефонну лінію у вигляді тональних сигналів частотою 18кГц та пауз таким самим чином, що дані ретранслятора. Через 16мс ретранслятор формує у лінію підтвердження отримання пакета у вигляді тонального сигналу частотою 18кГц тривалістю 30мс. У проміжок між прийомом інформаційних сповіщень із заданим адміністратором ПЦС інтервалом ретранслятор автоматично виконує процедуру аутенти фікації об'єктового обладнання з метою виявлення його підміни або інтелектуального саботажу каналу зв'язку. Ця процедура полягає в обміні динамічними паролями між ретранслятором та об'єктовим обладнанням. У разі помилок у процесі аутентифікації у системі ретранслятором генерується інформаційне сповіщення про саботаж каналу зв'язку. Спосіб може бути використаний для цілодобового неперервного спостереження за станом квартир, банків, офісів, магазинів, складів та інших об'єктів від несанкціонованого проникнення, виникнення пожежі; для телеметричного контролю за станом вищезазначених об'єктів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
