Мініатюрна зубна щітка

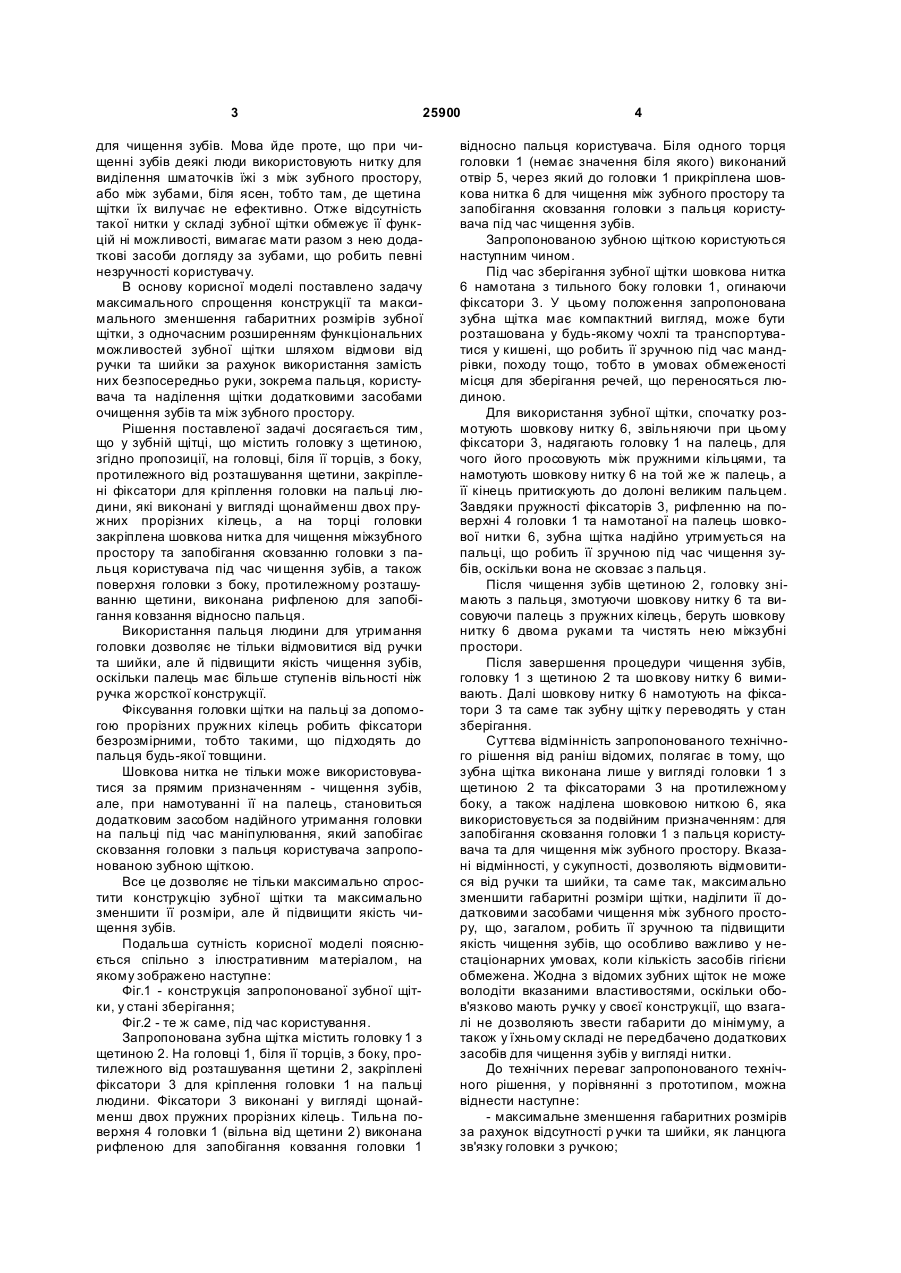

Мініатюрна зубна щітка, що містить головку з щетиною, яка відрізняється тим, що на головці, біля її торців, з боку, протилежного від розташу 3 25900 для чищення зубів. Мова йде проте, що при чищенні зубів деякі люди використовують нитку для виділення шматочків їжі з між зубного простору, або між зубами, біля ясен, тобто там, де щетина щітки їх вилучає не ефективно. Отже відсутність такої нитки у складі зубної щітки обмежує її функцій ні можливості, вимагає мати разом з нею додаткові засоби догляду за зубами, що робить певні незручності користувачу. В основу корисної моделі поставлено задачу максимального спрощення конструкції та максимального зменшення габаритних розмірів зубної щітки, з одночасним розширенням функціональних можливостей зубної щітки шляхом відмови від ручки та шийки за рахунок використання замість них безпосередньо руки, зокрема пальця, користувача та наділення щітки додатковими засобами очищення зубів та між зубного простору. Рішення поставленої задачі досягається тим, що у зубній щітці, що містить головку з щетиною, згідно пропозиції, на головці, біля її торців, з боку, протилежного від розташування щетини, закріплені фіксатори для кріплення головки на пальці людини, які виконані у вигляді щонайменш двох пружних прорізних кілець, а на торці головки закріплена шовкова нитка для чищення міжзубного простору та запобігання сковзанню головки з пальця користувача під час чи щення зубів, а також поверхня головки з боку, протилежному розташуванню щетини, виконана рифленою для запобігання ковзання відносно пальця. Використання пальця людини для утримання головки дозволяє не тільки відмовитися від ручки та шийки, але й підвищити якість чищення зубів, оскільки палець має більше ступенів вільності ніж ручка жорсткої конструкції. Фіксування головки щітки на пальці за допомогою прорізних пружних кілець робить фіксатори безрозмірними, тобто такими, що підходять до пальця будь-якої товщини. Шовкова нитка не тільки може використовуватися за прямим призначенням - чищення зубів, але, при намотуванні її на палець, становиться додатковим засобом надійного утримання головки на пальці під час маніпулювання, який запобігає сковзання головки з пальця користувача запропонованою зубною щіткою. Все це дозволяє не тільки максимально спростити конструкцію зубної щітки та максимально зменшити її розміри, але й підвищити якість чищення зубів. Подальша сутність корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - конструкція запропонованої зубної щітки, у стані зберігання; Фіг.2 - те ж саме, під час користування. Запропонована зубна щітка містить головку 1 з щетиною 2. На головці 1, біля її торців, з боку, протилежного від розташування щетини 2, закріплені фіксатори 3 для кріплення головки 1 на пальці людини. Фіксатори 3 виконані у вигляді щонайменш двох пружних прорізних кілець. Тильна поверхня 4 головки 1 (вільна від щетини 2) виконана рифленою для запобігання ковзання головки 1 4 відносно пальця користувача. Біля одного торця головки 1 (немає значення біля якого) виконаний отвір 5, через який до головки 1 прикріплена шовкова нитка 6 для чищення між зубного простору та запобігання сковзання головки з пальця користувача під час чищення зубів. Запропонованою зубною щіткою користуються наступним чином. Під час зберігання зубної щітки шовкова нитка 6 намотана з тильного боку головки 1, огинаючи фіксатори 3. У цьому положення запропонована зубна щітка має компактний вигляд, може бути розташована у будь-якому чохлі та транспортуватися у кишені, що робить її зручною під час мандрівки, походу тощо, тобто в умовах обмеженості місця для зберігання речей, що переносяться людиною. Для використання зубної щітки, спочатку розмотують шовкову нитку 6, звільняючи при цьому фіксатори 3, надягають головку 1 на палець, для чого його просовують між пружними кільцями, та намотують шовкову нитку 6 на той же ж палець, а її кінець притискують до долоні великим пальцем. Завдяки пружності фіксаторів 3, рифленню на поверхні 4 головки 1 та намотаної на палець шовкової нитки 6, зубна щітка надійно утримується на пальці, що робить її зручною під час чищення зубів, оскільки вона не сковзає з пальця. Після чищення зубів щетиною 2, головку знімають з пальця, змотуючи шовкову нитку 6 та висовуючи палець з пружних кілець, беруть шовкову нитку 6 двома руками та чистять нею міжзубні простори. Після завершення процедури чищення зубів, головку 1 з щетиною 2 та шо вкову нитку 6 вимивають. Далі шовкову нитку 6 намотують на фіксатори 3 та саме так зубну щітк у переводять у стан зберігання. Суттєва відмінність запропонованого технічного рішення від раніш відомих, полягає в тому, що зубна щітка виконана лише у вигляді головки 1 з щетиною 2 та фіксаторами 3 на протилежному боку, а також наділена шовковою ниткою 6, яка використовується за подвійним призначенням: для запобігання сковзання головки 1 з пальця користувача та для чищення між зубного простору. Вказані відмінності, у сукупності, дозволяють відмовитися від ручки та шийки, та саме так, максимально зменшити габаритні розміри щітки, наділити її додатковими засобами чищення між зубного простору, що, загалом, робить її зручною та підвищити якість чищення зубів, що особливо важливо у нестаціонарних умовах, коли кількість засобів гігієни обмежена. Жодна з відомих зубних щіток не може володіти вказаними властивостями, оскільки обов'язково мають ручку у своєї конструкції, що взагалі не дозволяють звести габарити до мінімуму, а також у їхньому складі не передбачено додаткових засобів для чищення зубів у вигляді нитки. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - максимальне зменшення габаритних розмірів за рахунок відсутності р учки та шийки, як ланцюга зв'язку головки з ручкою; 5 25900 - максимальне спрощення конструкції з тієї ж причини; - розширення функціональних можливостей за рахунок наявності шовкової нитки для чищення між зубного простору; - надійність кріплення до пальця користувача за рахунок виконання фіксаторів у вигляді пружних кілець та рифлення тильної поверхні головки; - можливість оперативної зміни шовкової нитки - достатньо прив'язати через отвір нову нитку будь-якої зручної довжини. Комп’ютерна в ерстка Н. Лисенко 6 Економічний ефект від впровадження корисної моделі, у порівнянні з використанням прототипу, отримують за рахунок зниження собівартості зубної щітки внаслідок спрощення її конструкції. Соціальний ефект від корисної моделі, у порівнянні з прототипом, отримують за рахунок зручності зберігання, транспортування та користування щіткою під час подорожі. Медичний ефект від корисної моделі, у порівнянні з прототипом, отримують за рахунок підвищення якості чищення зубів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
