Всеспрямована антена

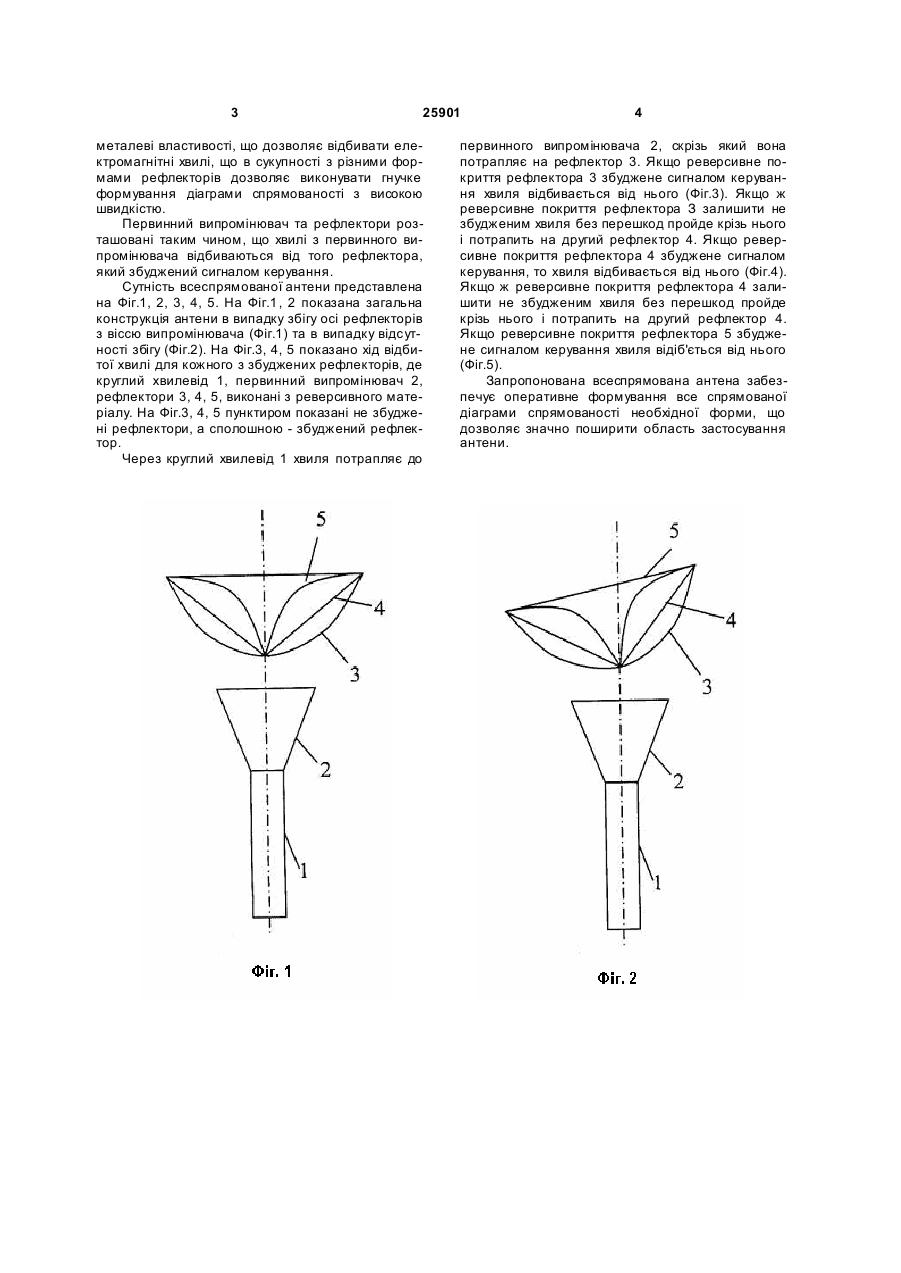

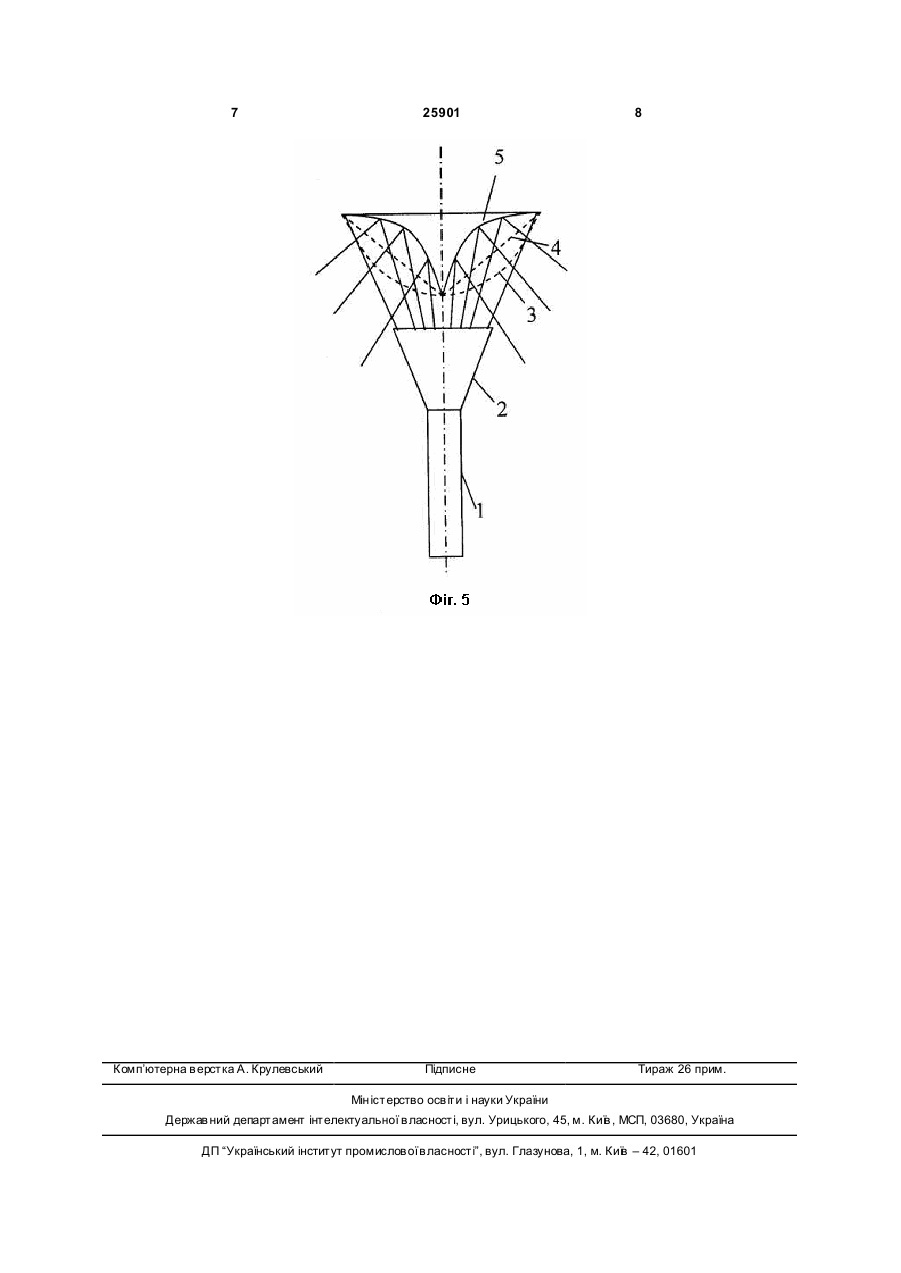

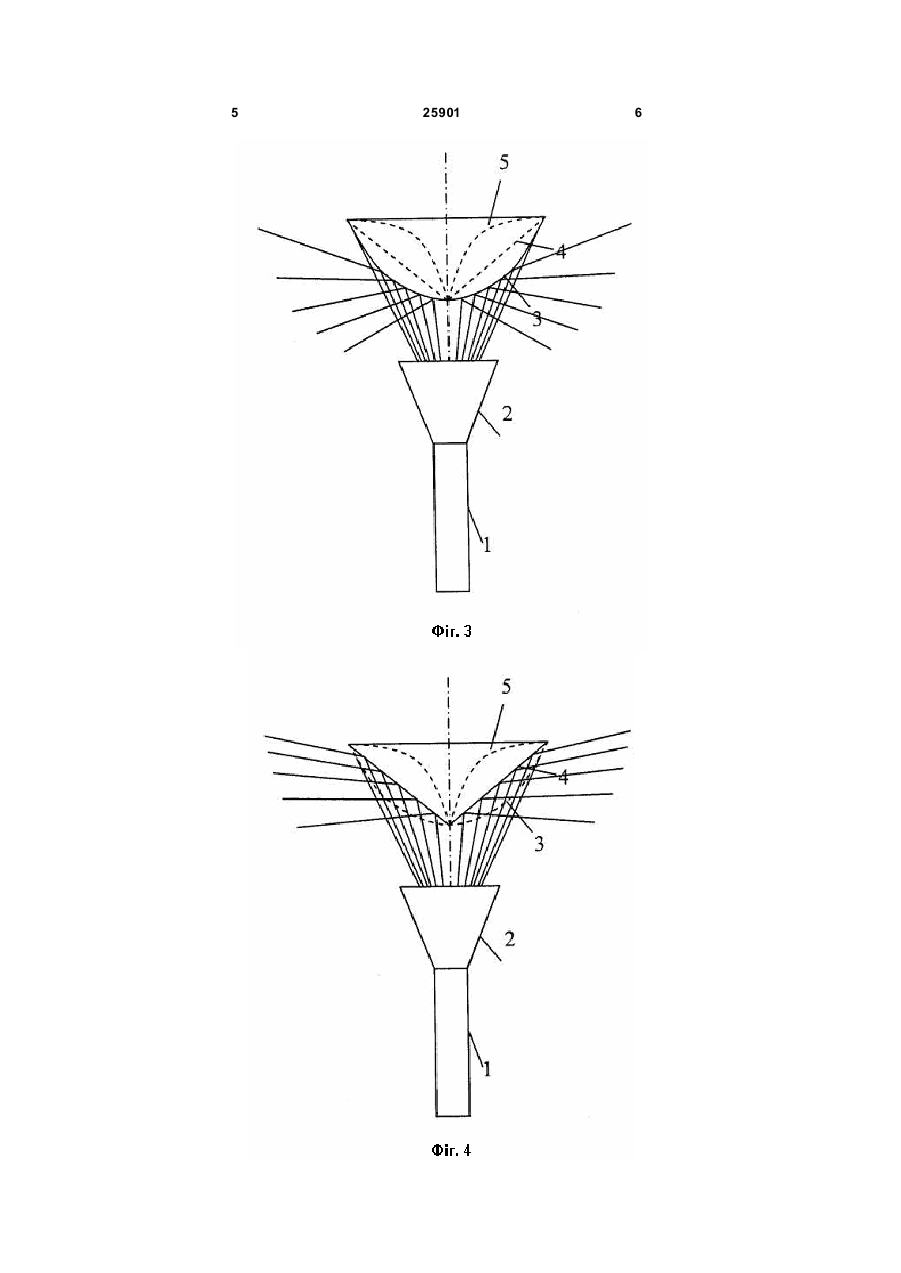

Всеспрямована антена, що містить круглий хвилевід, первинний випромінювач та рефлектор, яка відрізняється тим, що вона містить не менш ніж два рефлектори, виконаних з реверсивного матеріалу, а бічна поверхня кожного з рефлекторів являє собою поверхню, утворену обертанням відрізка довільної кривої, один кінець якого лежить на осі обертання, а інший пересувається навколо осі обертання по колу, центр якого лежить на осі обертання. (19) (21) u200704294 (22) 18.04.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Хлуднева Ганна Володимирівна, Михайлов Максим Володимирович, Пасльон Володимир Володимирович, Ольшевський Олександр Лаврентійович (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 25901 металеві властивості, що дозволяє відбивати електромагнітні хвилі, що в сукупності з різними формами рефлекторів дозволяє виконувати гнучке формування діаграми спрямованості з високою швидкістю. Первинний випромінювач та рефлектори розташовані таким чином, що хвилі з первинного випромінювача відбиваються від того рефлектора, який збуджений сигналом керування. Сутність всеспрямованої антени представлена на Фіг.1, 2, 3, 4, 5. На Фіг.1 , 2 показана загальна конструкція антени в випадку збігу осі рефлекторів з віссю випромінювача (Фіг.1) та в випадку відсутності збігу (Фіг.2). На Фіг.3, 4, 5 показано хід відбитої хвилі для кожного з збуджених рефлекторів, де круглий хвилевід 1, первинний випромінювач 2, рефлектори 3, 4, 5, виконані з реверсивного матеріалу. На Фіг.3, 4, 5 пунктиром показані не збуджені рефлектори, а сполошною - збуджений рефлектор. Через круглий хвилевід 1 хвиля потрапляє до 4 первинного випромінювача 2, скрізь який вона потрапляє на рефлектор 3. Якщо реверсивне покриття рефлектора 3 збуджене сигналом керування хвиля відбивається від нього (Фіг.3). Якщо ж реверсивне покриття рефлектора З залишити не збудженим хвиля без перешкод пройде крізь нього і потрапить на другий рефлектор 4. Якщо реверсивне покриття рефлектора 4 збуджене сигналом керування, то хвиля відбивається від нього (Фіг.4). Якщо ж реверсивне покриття рефлектора 4 залишити не збудженим хвиля без перешкод пройде крізь нього і потрапить на другий рефлектор 4. Якщо реверсивне покриття рефлектора 5 збуджене сигналом керування хвиля відіб'ється від нього (Фіг.5). Запропонована всеспрямована антена забезпечує оперативне формування все спрямованої діаграми спрямованості необхідної форми, що дозволяє значно поширити область застосування антени. 5 25901 6 7 Комп’ютерна в ерстка А. Крулевський 25901 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
