Установка для виробництва цілющої питної води

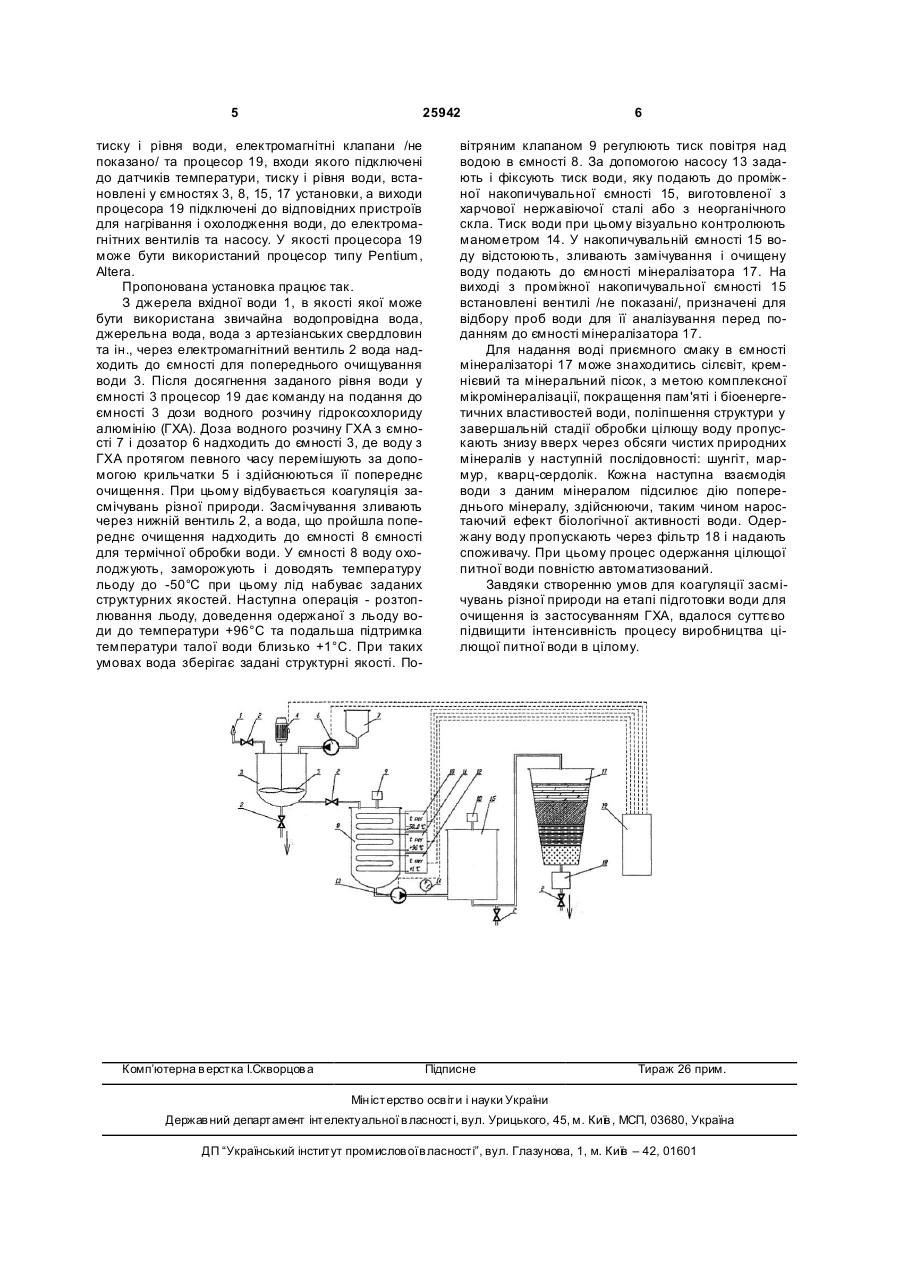

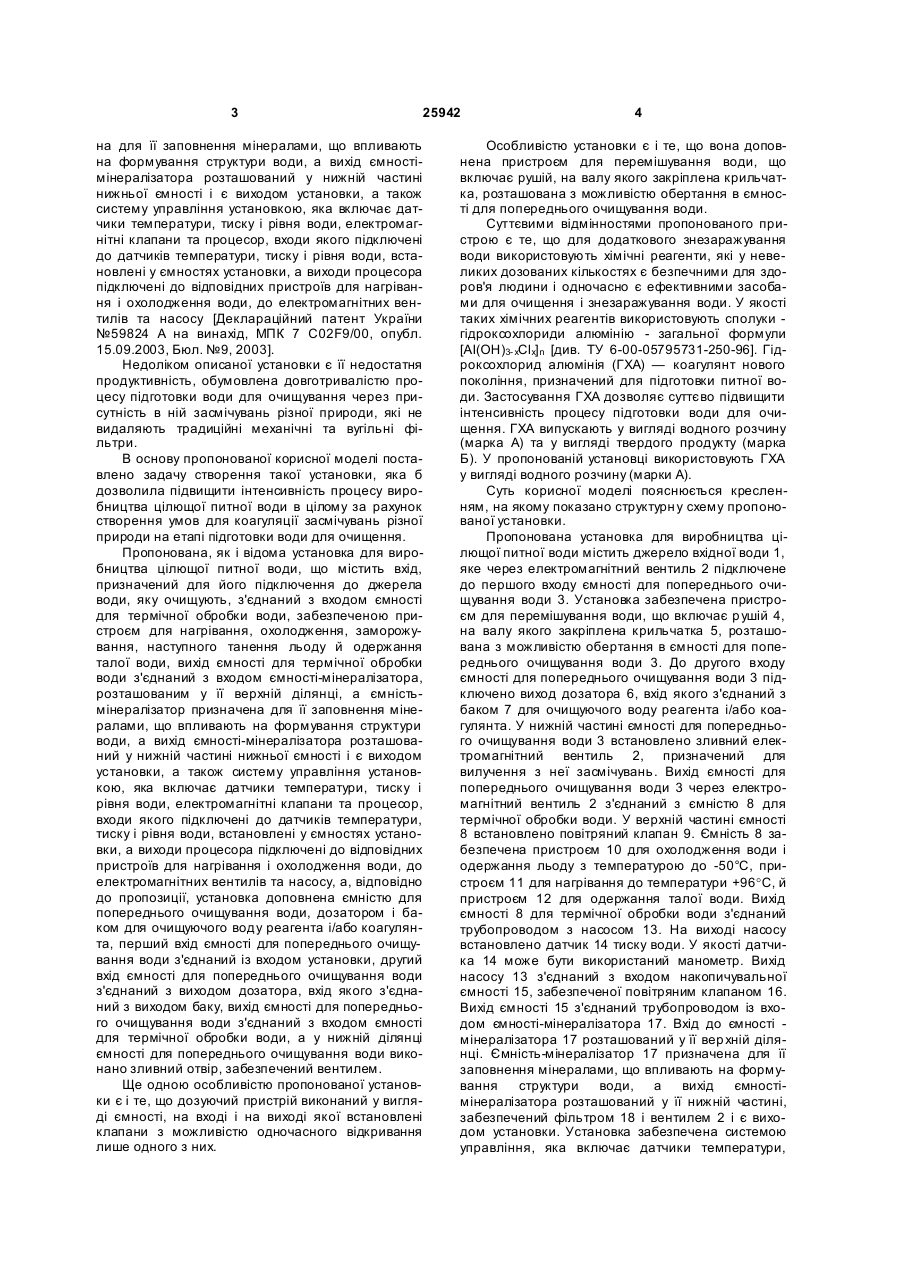

1. Установка для виробництва цілющої питної води, що містить вхід, призначений для його підключення до джерела води, яку очищують, з'єднаний з входом ємності для термічної обробки води, забезпеченої пристроєм для нагрівання, охолодження, заморожування, наступного танення льоду й одержання талої води, вихід ємності для термічної обробки води з'єднаний з входом ємностімінералізатора, розташованим у її вер хній ділянці, а ємність-мінералізатор призначена для її заповнення мінералами, що впливають на формування структури води, а ви хід ємності-мінералізатора розташований у нижній частині нижньої ємності і є виходом установки, а також систему керування установкою, яка включає датчики температури, тиску і рівня води, електромагнітні клапани та процесор, входи якого підключені до датчиків температури, тиску і рівня води, встановлені у ємностях установки, а виходи процесора підключені до відповідних пристроїв для нагрівання і охолодження U 2 (19) 1 3 25942 на для її заповнення мінералами, що впливають на формування структури води, а вихід ємностімінералізатора розташований у нижній частині нижньої ємності і є виходом установки, а також систему управління установкою, яка включає датчики температури, тиску і рівня води, електромагнітні клапани та процесор, входи якого підключені до датчиків температури, тиску і рівня води, встановлені у ємностях установки, а виходи процесора підключені до відповідних пристроїв для нагрівання і охолодження води, до електромагнітних вентилів та насосу [Деклараційний патент України №59824 А на винахід, МПК 7 C02F9/00, опубл. 15.09.2003, Бюл. №9, 2003]. Недоліком описаної установки є її недостатня продуктивність, обумовлена довготривалістю процесу підготовки води для очищування через присутність в ній засмічувань різної природи, які не видаляють традиційні механічні та вугільні фільтри. В основу пропонованої корисної моделі поставлено задачу створення такої установки, яка б дозволила підвищити інтенсивність процесу виробництва цілющої питної води в цілому за рахунок створення умов для коагуляції засмічувань різної природи на етапі підготовки води для очищення. Пропонована, як і відома установка для виробництва цілющої питної води, що містить вхід, призначений для його підключення до джерела води, яку очищують, з'єднаний з входом ємності для термічної обробки води, забезпеченою пристроєм для нагрівання, охолодження, заморожування, наступного танення льоду й одержання талої води, вихід ємності для термічної обробки води з'єднаний з входом ємності-мінералізатора, розташованим у її верхній ділянці, а ємністьмінералізатор призначена для її заповнення мінералами, що впливають на формування структури води, а вихід ємності-мінералізатора розташований у нижній частині нижньої ємності і є виходом установки, а також систему управління установкою, яка включає датчики температури, тиску і рівня води, електромагнітні клапани та процесор, входи якого підключені до датчиків температури, тиску і рівня води, встановлені у ємностях установки, а виходи процесора підключені до відповідних пристроїв для нагрівання і охолодження води, до електромагнітних вентилів та насосу, а, відповідно до пропозиції, установка доповнена ємністю для попереднього очищування води, дозатором і баком для очищуючого воду реагента і/або коагулянта, перший вхід ємності для попереднього очищування води з'єднаний із входом установки, другий вхід ємності для попереднього очищування води з'єднаний з виходом дозатора, вхід якого з'єднаний з виходом баку, вихід ємності для попереднього очищування води з'єднаний з входом ємності для термічної обробки води, а у нижній ділянці ємності для попереднього очищування води виконано зливний отвір, забезпечений вентилем. Ще одною особливістю пропонованої установки є і те, що дозуючий пристрій виконаний у вигляді ємності, на вході і на виході якої встановлені клапани з можливістю одночасного відкривання лише одного з них. 4 Особливістю установки є і те, що вона доповнена пристроєм для перемішування води, що включає рушій, на валу якого закріплена крильчатка, розташована з можливістю обертання в ємності для попереднього очищування води. Суттєвими відмінностями пропонованого пристрою є те, що для додаткового знезаражування води використовують хімічні реагенти, які у невеликих дозованих кількостях є безпечними для здоров'я людини і одночасно є ефективними засобами для очищення і знезаражування води. У якості таких хімічних реагентів використовують сполуки гідроксохлориди алюмінію - загальної формули [АІ(ОН)3- хСlx] n [див. ТУ 6-00-05795731-250-96]. Гідроксохлорид алюмінія (ГХА) — коагулянт нового покоління, призначений для підготовки питної води. Застосування ГХА дозволяє суттєво підвищити інтенсивність процесу підготовки води для очищення. ГХА випускають у вигляді водного розчину (марка А) та у вигляді твердого продукту (марка Б). У пропонованій установці використовують ГХА у вигляді водного розчину (марки А). Суть корисної моделі пояснюється кресленням, на якому показано структурн у схему пропонованої установки. Пропонована установка для виробництва цілющої питної води містить джерело вхідної води 1, яке через електромагнітний вентиль 2 підключене до першого входу ємності для попереднього очищування води 3. Установка забезпечена пристроєм для перемішування води, що включає р ушій 4, на валу якого закріплена крильчатка 5, розташована з можливістю обертання в ємності для попереднього очищування води 3. До другого входу ємності для попереднього очищування води 3 підключено виход дозатора 6, вхід якого з'єднаний з баком 7 для очищуючого воду реагента і/або коагулянта. У нижній частині ємності для попереднього очищування води 3 встановлено зливний електромагнітний вентиль 2, призначений для вилучення з неї засмічувань. Вихід ємності для попереднього очищування води 3 через електромагнітний вентиль 2 з'єднаний з ємністю 8 для термічної обробки води. У верхній частині ємності 8 встановлено повітряний клапан 9. Ємність 8 забезпечена пристроєм 10 для охолодження води і одержання льоду з температурою до -50°С, пристроєм 11 для нагрівання до температури +96°С, й пристроєм 12 для одержання талої води. Вихід ємності 8 для термічної обробки води з'єднаний трубопроводом з насосом 13. На виході насосу встановлено датчик 14 тиску води. У якості датчика 14 може бути використаний манометр. Вихід насосу 13 з'єднаний з входом накопичувальної ємності 15, забезпеченої повітряним клапаном 16. Вихід ємності 15 з'єднаний трубопроводом із входом ємності-мінералізатора 17. Вхід до ємності мінералізатора 17 розташований у її вер хній ділянці. Ємність-мінералізатор 17 призначена для її заповнення мінералами, що впливають на формування структури води, а вихід ємностімінералізатора розташований у її нижній частині, забезпечений фільтром 18 і вентилем 2 і є виходом установки. Установка забезпечена системою управління, яка включає датчики температури, 5 25942 тиску і рівня води, електромагнітні клапани /не показано/ та процесор 19, входи якого підключені до датчиків температури, тиску і рівня води, встановлені у ємностях 3, 8, 15, 17 установки, а виходи процесора 19 підключені до відповідних пристроїв для нагрівання і охолодження води, до електромагнітних вентилів та насосу. У якості процесора 19 може бути використаний процесор типу Pentium, Altera. Пропонована установка працює так. З джерела вхідної води 1, в якості якої може бути використана звичайна водопровідна вода, джерельна вода, вода з артезіанських свердловин та ін., через електромагнітний вентиль 2 вода надходить до ємності для попереднього очищування води 3. Після досягнення заданого рівня води у ємності 3 процесор 19 дає команду на подання до ємності 3 дози водного розчину гідроксохлориду алюмінію (ГХА). Доза водного розчину ГХА з ємності 7 і дозатор 6 надходить до ємності 3, де воду з ГХА протягом певного часу перемішують за допомогою крильчатки 5 і здійснюються її попереднє очищення. При цьому відбувається коагуляція засмічувань різної природи. Засмічування зливають через нижній вентиль 2, а вода, що пройшла попереднє очищення надходить до ємності 8 ємності для термічної обробки води. У ємності 8 воду охолоджують, заморожують і доводять температуру льоду до -50°С при цьому лід набуває заданих структурних якостей. Наступна операція - розтоплювання льоду, доведення одержаної з льоду води до температури +96°С та подальша підтримка температури талої води близько +1°С. При таких умовах вода зберігає задані структурні якості. По Комп’ютерна в ерстка І.Скворцов а 6 вітряним клапаном 9 регулюють тиск повітря над водою в ємності 8. За допомогою насосу 13 задають і фіксують тиск води, яку подають до проміжної накопичувальної ємності 15, виготовленої з харчової нержавіючої сталі або з неорганічного скла. Тиск води при цьому візуально контролюють манометром 14. У накопичувальній ємності 15 воду відстоюють, зливають замічування і очищену воду подають до ємності мінералізатора 17. На виході з проміжної накопичувальної ємності 15 встановлені вентилі /не показані/, призначені для відбору проб води для її аналізування перед поданням до ємності мінералізатора 17. Для надання воді приємного смаку в ємності мінералізаторі 17 може знаходитись сілєвіт, кремнієвий та мінеральний пісок, з метою комплексної мікромінералізації, покращення пам'яті і біоенергетичних властивостей води, поліпшення структури у завершальній стадії обробки цілющу воду пропускають знизу вверх через обсяги чистих природних мінералів у наступній послідовності: шунгіт, мармур, кварц-сердолік. Кожна наступна взаємодія води з даним мінералом підсилює дію попереднього мінералу, здійснюючи, таким чином наростаючий ефект біологічної активності води. Одержану воду пропускають через фільтр 18 і надають споживачу. При цьому процес одержання цілющої питної води повністю автоматизований. Завдяки створенню умов для коагуляції засмічувань різної природи на етапі підготовки води для очищення із застосуванням ГХА, вдалося суттєво підвищити інтенсивність процесу виробництва цілющої питної води в цілому. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
