Пакувальна коробка

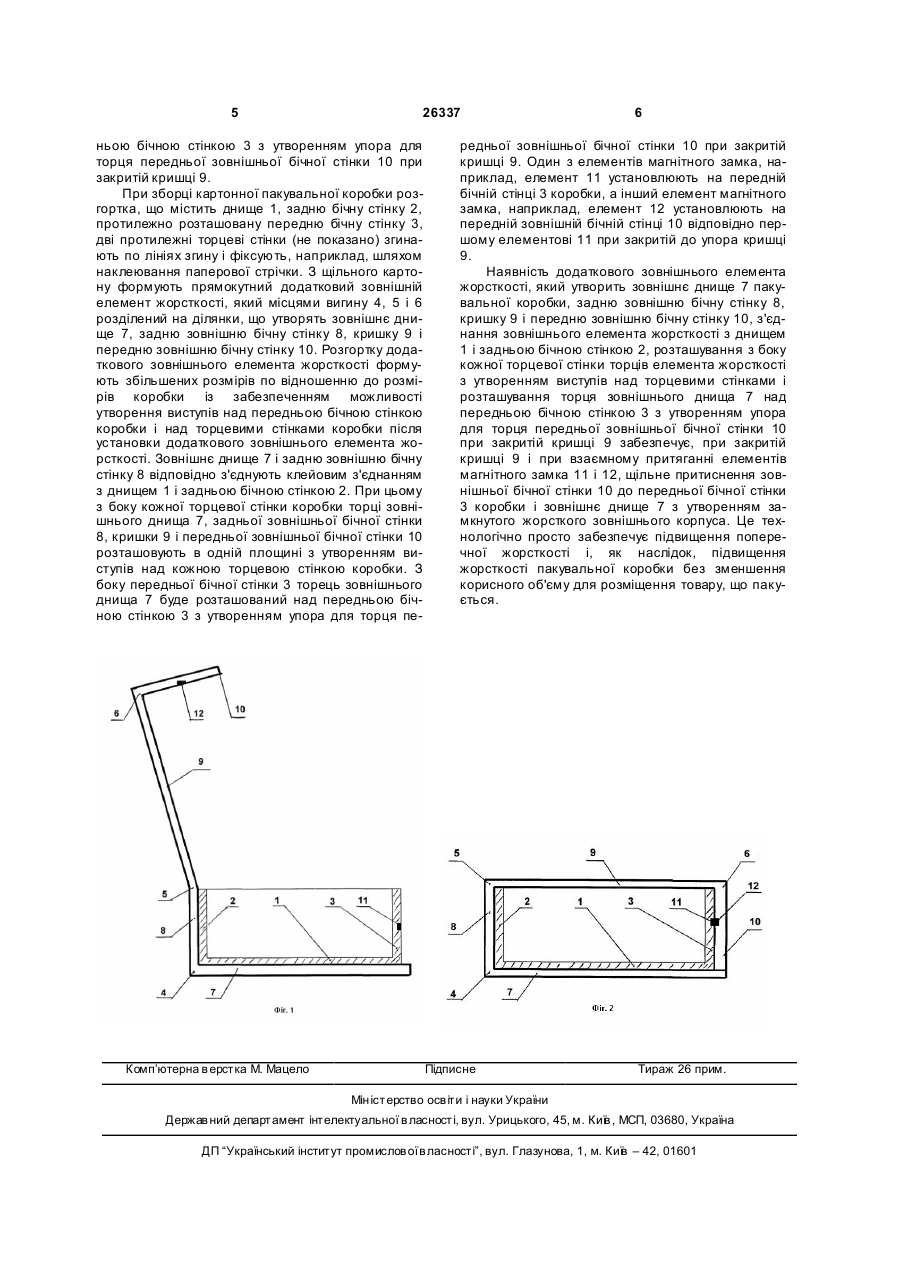

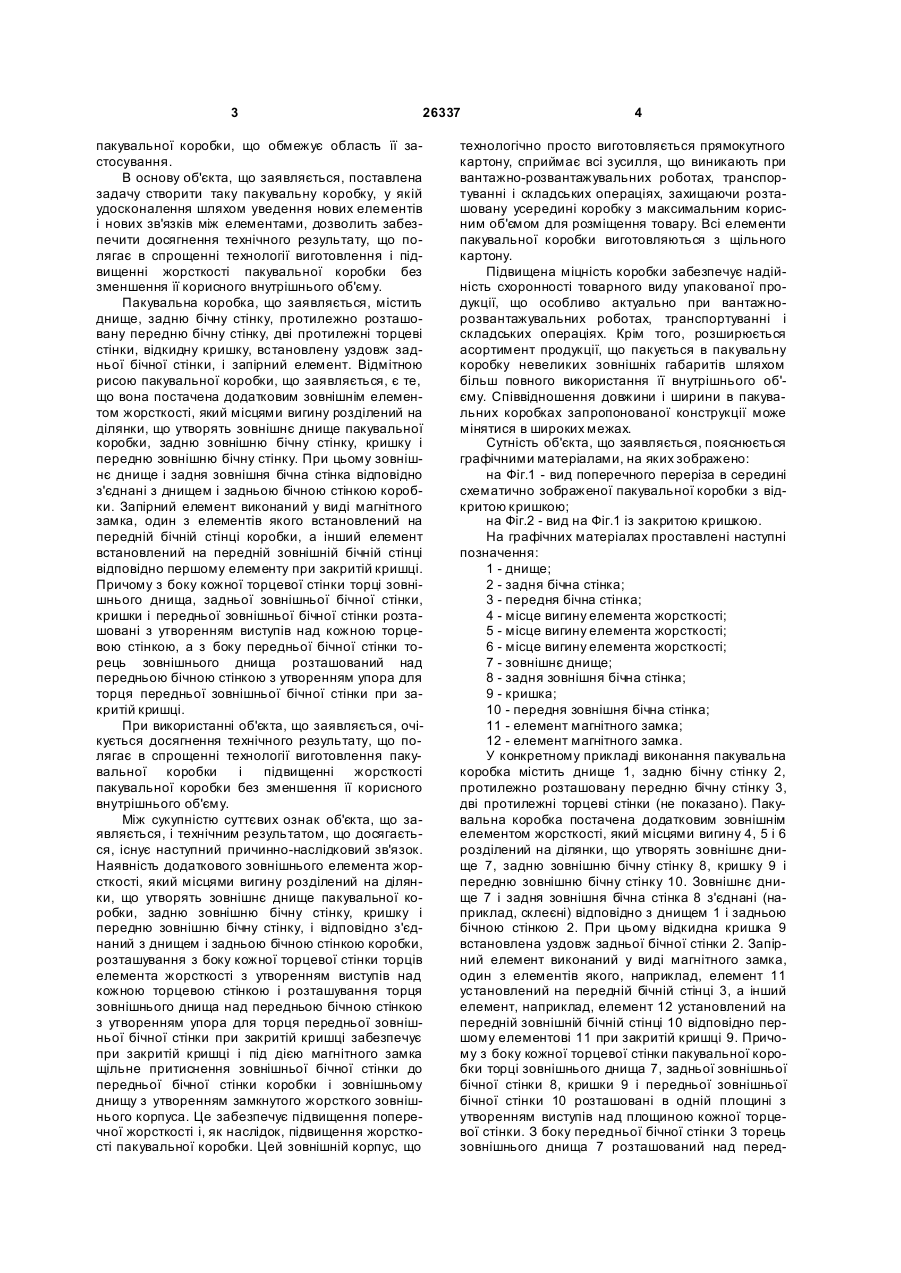

Пакувальна коробка, що містить днище, задню бічну стінку, протилежно розташовану передню бічну стінку, дві протилежні торцеві стінки, відкидну кришку, встановлену уздовж задньої бічної стінки, і запірний елемент, яка відрізняється тим, що вона оснащена додатковим зовнішнім елементом жорсткості, який місцями вигину розділений на ділянки, що утворюють зовнішнє днище пакувальної коробки, задню зовнішню бічну стінку, кришку і передню зовнішню бічну стінку, при цьому зовніш 3 26337 пакувальної коробки, що обмежує область її застосування. В основу об'єкта, що заявляється, поставлена задачу створити таку пакувальну коробку, у якій удосконалення шляхом уведення нових елементів і нових зв'язків між елементами, дозволить забезпечити досягнення технічного результату, що полягає в спрощенні технології виготовлення і підвищенні жорсткості пакувальної коробки без зменшення її корисного внутрішнього об'єму. Пакувальна коробка, що заявляється, містить днище, задню бічну стінку, протилежно розташовану передню бічну стінку, дві протилежні торцеві стінки, відкидну кришку, встановлену уздовж задньої бічної стінки, і запірний елемент. Відмітною рисою пакувальної коробки, що заявляється, є те, що вона постачена додатковим зовнішнім елементом жорсткості, який місцями вигину розділений на ділянки, що утворять зовнішнє днище пакувальної коробки, задню зовнішню бічну стінку, кришку і передню зовнішню бічну стінку. При цьому зовнішнє днище і задня зовнішня бічна стінка відповідно з'єднані з днищем і задньою бічною стінкою коробки. Запірний елемент виконаний у виді магнітного замка, один з елементів якого встановлений на передній бічній стінці коробки, а інший елемент встановлений на передній зовнішній бічній стінці відповідно першому елементу при закритій кришці. Причому з боку кожної торцевої стінки торці зовнішнього днища, задньої зовнішньої бічної стінки, кришки і передньої зовнішньої бічної стінки розташовані з утворенням виступів над кожною торцевою стінкою, а з боку передньої бічної стінки торець зовнішнього днища розташований над передньою бічною стінкою з утворенням упора для торця передньої зовнішньої бічної стінки при закритій кришці. При використанні об'єкта, що заявляється, очікується досягнення технічного результату, що полягає в спрощенні технології виготовлення пакувальної коробки і підвищенні жорсткості пакувальної коробки без зменшення її корисного внутрішнього об'єму. Між сукупністю суттєвих ознак об'єкта, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Наявність додаткового зовнішнього елемента жорсткості, який місцями вигину розділений на ділянки, що утворять зовнішнє днище пакувальної коробки, задню зовнішню бічну стінку, кришку і передню зовнішню бічну стінку, і відповідно з'єднаний з днищем і задньою бічною стінкою коробки, розташування з боку кожної торцевої стінки торців елемента жорсткості з утворенням виступів над кожною торцевою стінкою і розташування торця зовнішнього днища над передньою бічною стінкою з утворенням упора для торця передньої зовнішньої бічної стінки при закритій кришці забезпечує при закритій кришці і під дією магнітного замка щільне притиснення зовнішньої бічної стінки до передньої бічної стінки коробки і зовнішньому днищу з утворенням замкнутого жорсткого зовнішнього корпуса. Це забезпечує підвищення поперечної жорсткості і, як наслідок, підвищення жорсткості пакувальної коробки. Цей зовнішній корпус, що 4 технологічно просто виготовляється прямокутного картону, сприймає всі зусилля, що виникають при вантажно-розвантажувальних роботах, транспортуванні і складських операціях, захищаючи розташовану усередині коробку з максимальним корисним об'ємом для розміщення товару. Всі елементи пакувальної коробки виготовляються з щільного картону. Підвищена міцність коробки забезпечує надійність схоронності товарного виду упакованої продукції, що особливо актуально при вантажнорозвантажувальних роботах, транспортуванні і складських операціях. Крім того, розширюється асортимент продукції, що пакується в пакувальну коробку невеликих зовнішніх габаритів шляхом більш повного використання її внутрішнього об'єму. Співвідношення довжини і ширини в пакувальних коробках запропонованої конструкції може мінятися в широких межах. Сутність об'єкта, що заявляється, пояснюється графічними матеріалами, на яких зображено: на Фіг.1 - вид поперечного переріза в середині схематично зображеної пакувальної коробки з відкритою кришкою; на Фіг.2 - вид на Фіг.1 із закритою кришкою. На графічних матеріалах проставлені наступні позначення: 1 - днище; 2 - задня бічна стінка; 3 - передня бічна стінка; 4 - місце вигину елемента жорсткості; 5 - місце вигину елемента жорсткості; 6 - місце вигину елемента жорсткості; 7 - зовнішнє днище; 8 - задня зовнішня бічна стінка; 9 - кришка; 10 - передня зовнішня бічна стінка; 11 - елемент магнітного замка; 12 - елемент магнітного замка. У конкретному прикладі виконання пакувальна коробка містить днище 1, задню бічну стінку 2, протилежно розташовану передню бічну стінку 3, дві протилежні торцеві стінки (не показано). Пакувальна коробка постачена додатковим зовнішнім елементом жорсткості, який місцями вигину 4, 5 і 6 розділений на ділянки, що утворять зовнішнє днище 7, задню зовнішню бічну стінку 8, кришку 9 і передню зовнішню бічну стінку 10. Зовнішнє днище 7 і задня зовнішня бічна стінка 8 з'єднані (наприклад, склеєні) відповідно з днищем 1 і задньою бічною стінкою 2. При цьому відкидна кришка 9 встановлена уздовж задньої бічної стінки 2. Запірний елемент виконаний у виді магнітного замка, один з елементів якого, наприклад, елемент 11 установлений на передній бічній стінці 3, а інший елемент, наприклад, елемент 12 установлений на передній зовнішній бічній стінці 10 відповідно першому елементові 11 при закритій кришці 9. Причому з боку кожної торцевої стінки пакувальної коробки торці зовнішнього днища 7, задньої зовнішньої бічної стінки 8, кришки 9 і передньої зовнішньої бічної стінки 10 розташовані в одній площині з утворенням виступів над площиною кожної торцевої стінки. З боку передньої бічної стінки 3 торець зовнішнього днища 7 розташований над перед 5 26337 ньою бічною стінкою 3 з утворенням упора для торця передньої зовнішньої бічної стінки 10 при закритій кришці 9. При зборці картонної пакувальної коробки розгортка, що містить днище 1, задню бічну стінку 2, протилежно розташовану передню бічну стінку 3, дві протилежні торцеві стінки (не показано) згинають по лініях згину і фіксують, наприклад, шляхом наклеювання паперової стрічки. З щільного картону формують прямокутний додатковий зовнішній елемент жорсткості, який місцями вигину 4, 5 і 6 розділений на ділянки, що утворять зовнішнє днище 7, задню зовнішню бічну стінку 8, кришку 9 і передню зовнішню бічну стінку 10. Розгортку додаткового зовнішнього елемента жорсткості формують збільшених розмірів по відношенню до розмірів коробки із забезпеченням можливості утворення виступів над передньою бічною стінкою коробки і над торцевими стінками коробки після установки додаткового зовнішнього елемента жорсткості. Зовнішнє днище 7 і задню зовнішню бічну стінку 8 відповідно з'єднують клейовим з'єднанням з днищем 1 і задньою бічною стінкою 2. При цьому з боку кожної торцевої стінки коробки торці зовнішнього днища 7, задньої зовнішньої бічної стінки 8, кришки 9 і передньої зовнішньої бічної стінки 10 розташовують в одній площині з утворенням виступів над кожною торцевою стінкою коробки. З боку передньої бічної стінки 3 торець зовнішнього днища 7 буде розташований над передньою бічною стінкою 3 з утворенням упора для торця пе Комп’ютерна в ерстка М. Мацело 6 редньої зовнішньої бічної стінки 10 при закритій кришці 9. Один з елементів магнітного замка, наприклад, елемент 11 установлюють на передній бічній стінці 3 коробки, а інший елемент магнітного замка, наприклад, елемент 12 установлюють на передній зовнішній бічній стінці 10 відповідно першому елементові 11 при закритій до упора кришці 9. Наявність додаткового зовнішнього елемента жорсткості, який утворить зовнішнє днище 7 пакувальної коробки, задню зовнішню бічну стінку 8, кришку 9 і передню зовнішню бічну стінку 10, з'єднання зовнішнього елемента жорсткості з днищем 1 і задньою бічною стінкою 2, розташування з боку кожної торцевої стінки торців елемента жорсткості з утворенням виступів над торцевими стінками і розташування торця зовнішнього днища 7 над передньою бічною стінкою 3 з утворенням упора для торця передньої зовнішньої бічної стінки 10 при закритій кришці 9 забезпечує, при закритій кришці 9 і при взаємному притяганні елементів магнітного замка 11 і 12, щільне притиснення зовнішньої бічної стінки 10 до передньої бічної стінки 3 коробки і зовнішнє днище 7 з утворенням замкнутого жорсткого зовнішнього корпуса. Це технологічно просто забезпечує підвищення поперечної жорсткості і, як наслідок, підвищення жорсткості пакувальної коробки без зменшення корисного об'єму для розміщення товару, що пакується. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
