Портативний багатозарядний стріляючий пристрій карпеченка

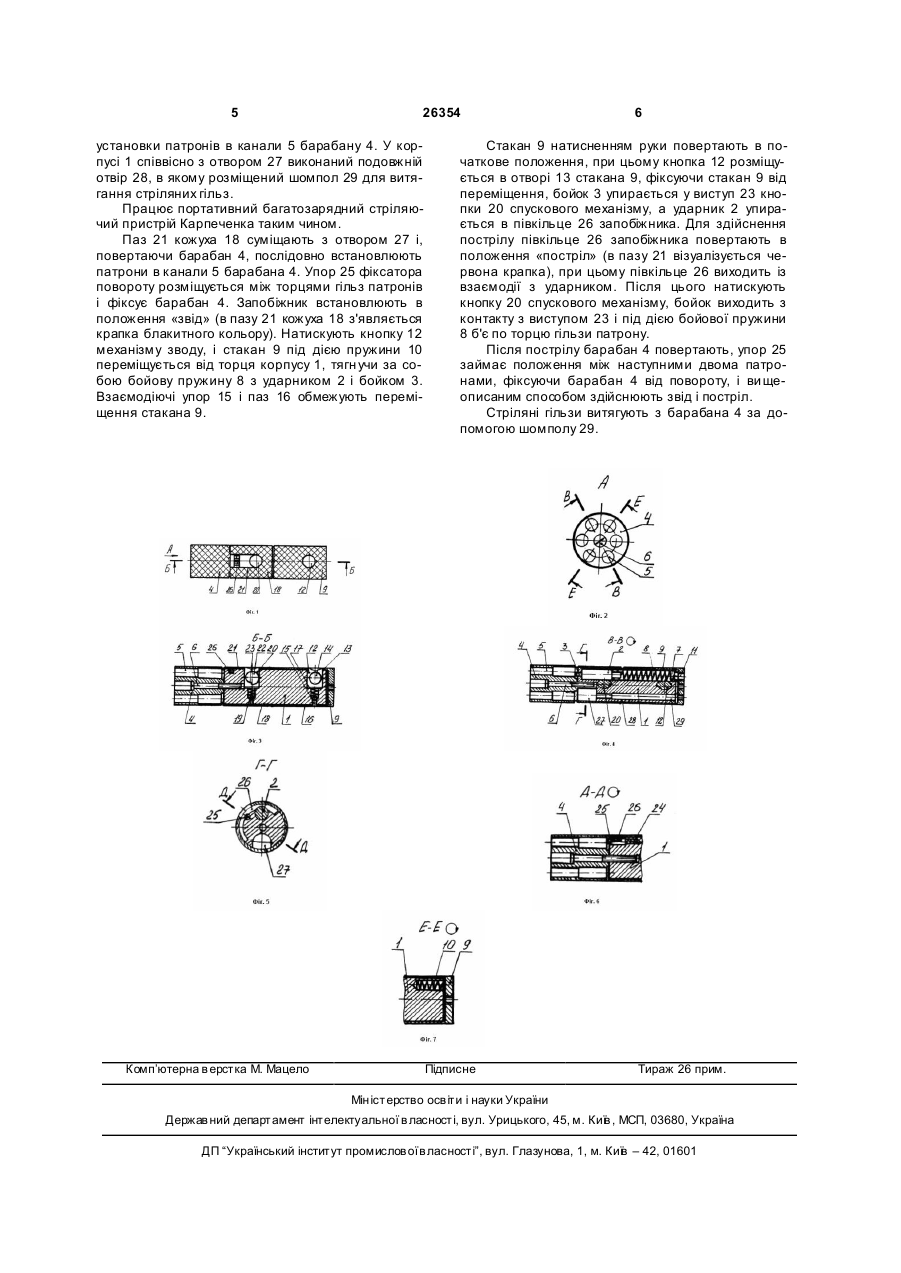

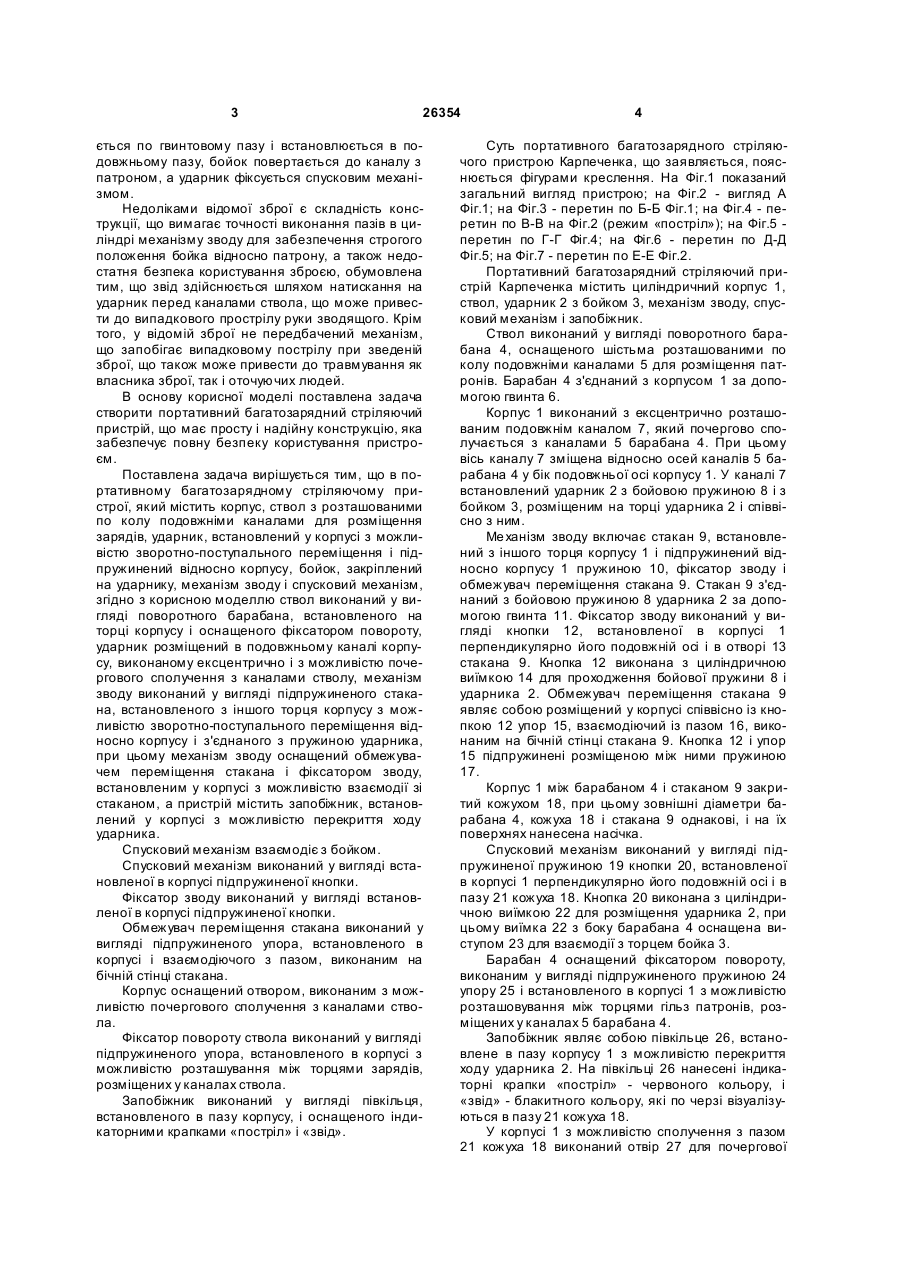

1. Портативний багатозарядний стріляючий пристрій, що містить корпус, ствол з розташованими по колу подовжніми каналами для розміщення зарядів, ударник, встановлений у корпусі з можливістю зворотно-поступального переміщення і підпружинений відносно корпусу, бойок, закріплений на ударнику, механізм зводу і спусковий механізм, який відрізняється тим, що ствол виконаний у вигляді поворотного барабана, встановленого на торці корпусу і оснащеного фіксатором повороту, ударник розміщений в подовжньому каналі корпусу, виконаному ексцентрично і з можливістю почергового сполучення з каналами ствола, механізм зводу виконаний у вигляді підпружиненого стакана, встановленого з іншого торця корпусу з можливістю зворотно-поступального переміщення відносно корпусу і з'єднаного з пружиною ударника, при цьому механізм зводу оснащений обмежувачем переміщення стакана і фіксатором зводу, встановленим у корпусі з можливістю взаємодії зі стаканом, а пристрій містить запобіжник, встановлений у корпусі з можливістю перекриття ходу ударника. 2. Портативний багатозарядний стріляючий пристрій за п. 1, який відрізняється тим, що спусковий механізм взаємодіє з бойком. U 2 (19) 1 3 26354 ється по гвинтовому пазу і встановлюється в подовжньому пазу, бойок повертається до каналу з патроном, а ударник фіксується спусковим механізмом. Недоліками відомої зброї є складність конструкції, що вимагає точності виконання пазів в циліндрі механізму зводу для забезпечення строгого положення бойка відносно патрону, а також недостатня безпека користування зброєю, обумовлена тим, що звід здійснюється шляхом натискання на ударник перед каналами ствола, що може привести до випадкового прострілу руки зводящого. Крім того, у відомій зброї не передбачений механізм, що запобігає випадковому пострілу при зведеній зброї, що також може привести до травмування як власника зброї, так і оточуючих людей. В основу корисної моделі поставлена задача створити портативний багатозарядний стріляючий пристрій, що має просту і надійну конструкцію, яка забезпечує повну безпеку користування пристроєм. Поставлена задача вирішується тим, що в портативному багатозарядному стріляючому пристрої, який містить корпус, ствол з розташованими по колу подовжніми каналами для розміщення зарядів, ударник, встановлений у корпусі з можливістю зворотно-поступального переміщення і підпружинений відносно корпусу, бойок, закріплений на ударнику, механізм зводу і спусковий механізм, згідно з корисною моделлю ствол виконаний у вигляді поворотного барабана, встановленого на торці корпусу і оснащеного фіксатором повороту, ударник розміщений в подовжньому каналі корпусу, виконаному ексцентрично і з можливістю почергового сполучення з каналами стволу, механізм зводу виконаний у вигляді підпружиненого стакана, встановленого з іншого торця корпусу з можливістю зворотно-поступального переміщення відносно корпусу і з'єднаного з пружиною ударника, при цьому механізм зводу оснащений обмежувачем переміщення стакана і фіксатором зводу, встановленим у корпусі з можливістю взаємодії зі стаканом, а пристрій містить запобіжник, встановлений у корпусі з можливістю перекриття ходу ударника. Спусковий механізм взаємодіє з бойком. Спусковий механізм виконаний у вигляді встановленої в корпусі підпружиненої кнопки. Фіксатор зводу виконаний у вигляді встановленої в корпусі підпружиненої кнопки. Обмежувач переміщення стакана виконаний у вигляді підпружиненого упора, встановленого в корпусі і взаємодіючого з пазом, виконаним на бічній стінці стакана. Корпус оснащений отвором, виконаним з можливістю почергового сполучення з каналами ствола. Фіксатор повороту ствола виконаний у вигляді підпружиненого упора, встановленого в корпусі з можливістю розташування між торцями зарядів, розміщених у каналах ствола. Запобіжник виконаний у вигляді півкільця, встановленого в пазу корпусу, і оснащеного індикаторними крапками «постріл» і «звід». 4 Суть портативного багатозарядного стріляючого пристрою Карпеченка, що заявляється, пояснюється фігурами креслення. На Фіг.1 показаний загальний вигляд пристрою; на Фіг.2 - вигляд А Фіг.1; на Фіг.3 - перетин по Б-Б Фіг.1; на Фіг.4 - перетин по В-В на Фіг.2 (режим «постріл»); на Фіг.5 перетин по Г-Г Фіг.4; на Фіг.6 - перетин по Д-Д Фіг.5; на Фіг.7 - перетин по Е-Е Фіг.2. Портативний багатозарядний стріляючий пристрій Карпеченка містить циліндричний корпус 1, ствол, ударник 2 з бойком 3, механізм зводу, спусковий механізм і запобіжник. Ствол виконанийу вигляді поворотного барабана 4, оснащеного шістьма розташованими по колу подовжніми каналами 5 для розміщення патронів. Барабан 4 з'єднаний з корпусом 1 за допомогою гвинта 6. Корпус 1 виконаний з ексцентрично розташованим подовжнім каналом 7, який почергово сполучається з каналами 5 барабана 4. При цьому вісь каналу 7 зміщена відносно осей каналів 5 барабана 4 у бік подовжньої осі корпусу 1. У каналі 7 встановлений ударник 2 з бойовою пружиною 8 і з бойком 3, розміщеним на торці ударника 2 і співвісно з ним. Ме ханізм зводу включає стакан 9, встановлений з іншого торця корпусу 1 і підпружинений відносно корпусу 1 пружиною 10, фіксатор зводу і обмежувач переміщення стакана 9. Стакан 9 з'єднаний з бойовою пружиною 8 ударника 2 за допомогою гвинта 11. Фіксатор зводу виконаний у вигляді кнопки 12, встановленої в корпусі 1 перпендикулярно його подовжній осі і в отворі 13 стакана 9. Кнопка 12 виконана з циліндричною виїмкою 14 для проходження бойової пружини 8 і ударника 2. Обмежувач переміщення стакана 9 являє собою розміщений у корпусі співвісно із кнопкою 12 упор 15, взаємодіючий із пазом 16, виконаним на бічній стінці стакана 9. Кнопка 12 і упор 15 підпружинені розміщеною між ними пружиною 17. Корпус 1 між барабаном 4 і стаканом 9 закритий кожухом 18, при цьому зовнішні діаметри барабана 4, кожуха 18 і стакана 9 однакові, і на їх поверхнях нанесена насічка. Спусковий механізм виконаний у вигляді підпружиненої пружиною 19 кнопки 20, встановленої в корпусі 1 перпендикулярно його подовжній осі і в пазу 21 кожуха 18. Кнопка 20 виконана з циліндричною виїмкою 22 для розміщення ударника 2, при цьому виїмка 22 з боку барабана 4 оснащена виступом 23 для взаємодії з торцем бойка 3. Барабан 4 оснащений фіксатором повороту, виконаним у вигляді підпружиненого пружиною 24 упору 25 і встановленого в корпусі 1 з можливістю розташовування між торцями гільз патронів, розміщених у каналах 5 барабана 4. Запобіжник являє собою півкільце 26, встановлене в пазу корпусу 1 з можливістю перекриття ходу ударника 2. На півкільці 26 нанесені індикаторні крапки «постріл» - червоного кольору, і «звід» - блакитного кольору, які по черзі візуалізуються в пазу 21 кожуха 18. У корпусі 1 з можливістю сполучення з пазом 21 кожуха 18 виконаний отвір 27 для почергової 5 26354 установки патронів в канали 5 барабану 4. У корпусі 1 співвісно з отвором 27 виконаний подовжній отвір 28, в якому розміщений шомпол 29 для витягання стріляних гільз. Працює портативний багатозарядний стріляючий пристрій Карпеченка таким чином. Паз 21 кожуха 18 суміщають з отвором 27 і, повертаючи барабан 4, послідовно встановлюють патрони в канали 5 барабана 4. Упор 25 фіксатора повороту розміщується між торцями гільз патронів і фіксує барабан 4. Запобіжник встановлюють в положення «звід» (в пазу 21 кожуха 18 з'являється крапка блакитного кольору). Натискують кнопку 12 механізму зводу, і стакан 9 під дією пружини 10 переміщується від торця корпусу 1, тягн учи за собою бойову пружину 8 з ударником 2 і бойком 3. Взаємодіючі упор 15 і паз 16 обмежують переміщення стакана 9. Комп’ютерна в ерстка М. Мацело 6 Стакан 9 натисненням руки повертають в початкове положення, при цьому кнопка 12 розміщується в отворі 13 стакана 9, фіксуючи стакан 9 від переміщення, бойок 3 упирається у виступ 23 кнопки 20 спускового механізму, а ударник 2 упирається в півкільце 26 запобіжника. Для здійснення пострілу півкільце 26 запобіжника повертають в положення «постріл» (в пазу 21 візуалізується червона крапка), при цьому півкільце 26 виходить із взаємодії з ударником. Після цього натискують кнопку 20 спускового механізму, бойок виходить з контакту з виступом 23 і під дією бойової пружини 8 б'є по торцю гільзи патрону. Після пострілу барабан 4 повертають, упор 25 займає положення між наступними двома патронами, фіксуючи барабан 4 від повороту, і ви щеописаним способом здійснюють звід і постріл. Стріляні гільзи витягують з барабана 4 за допомогою шомполу 29. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
