Стріляючий пристрій ігрового автомата “російська рулетка”

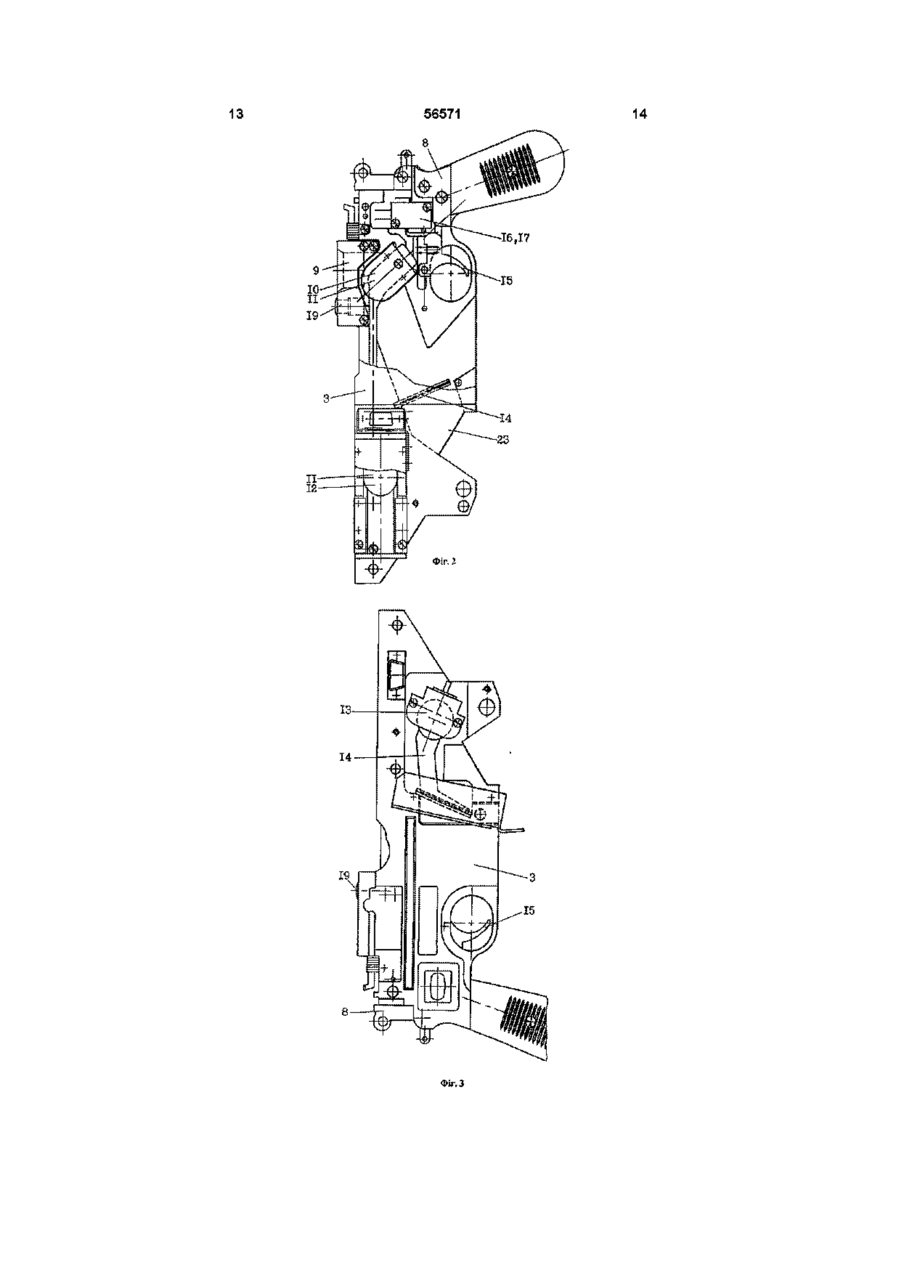

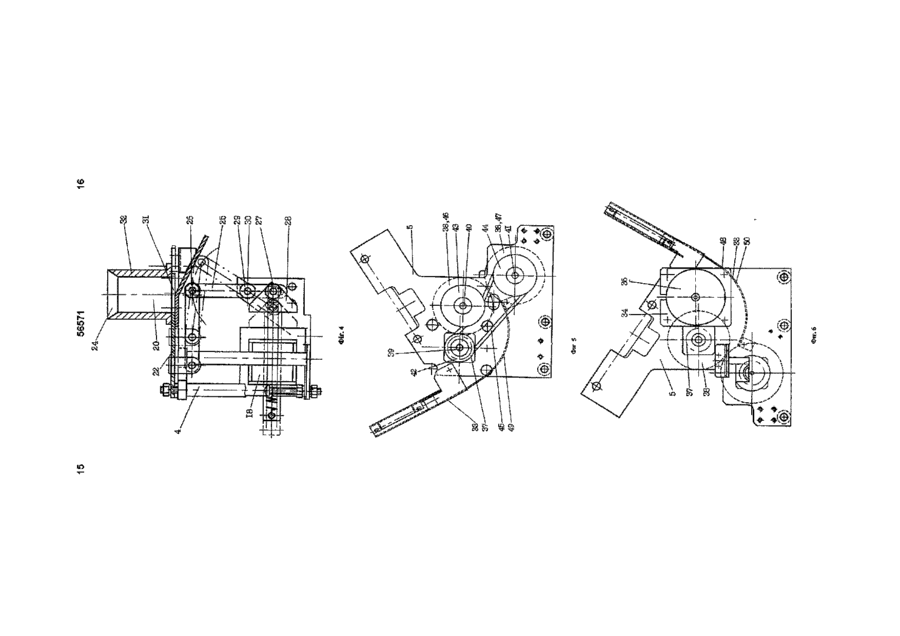

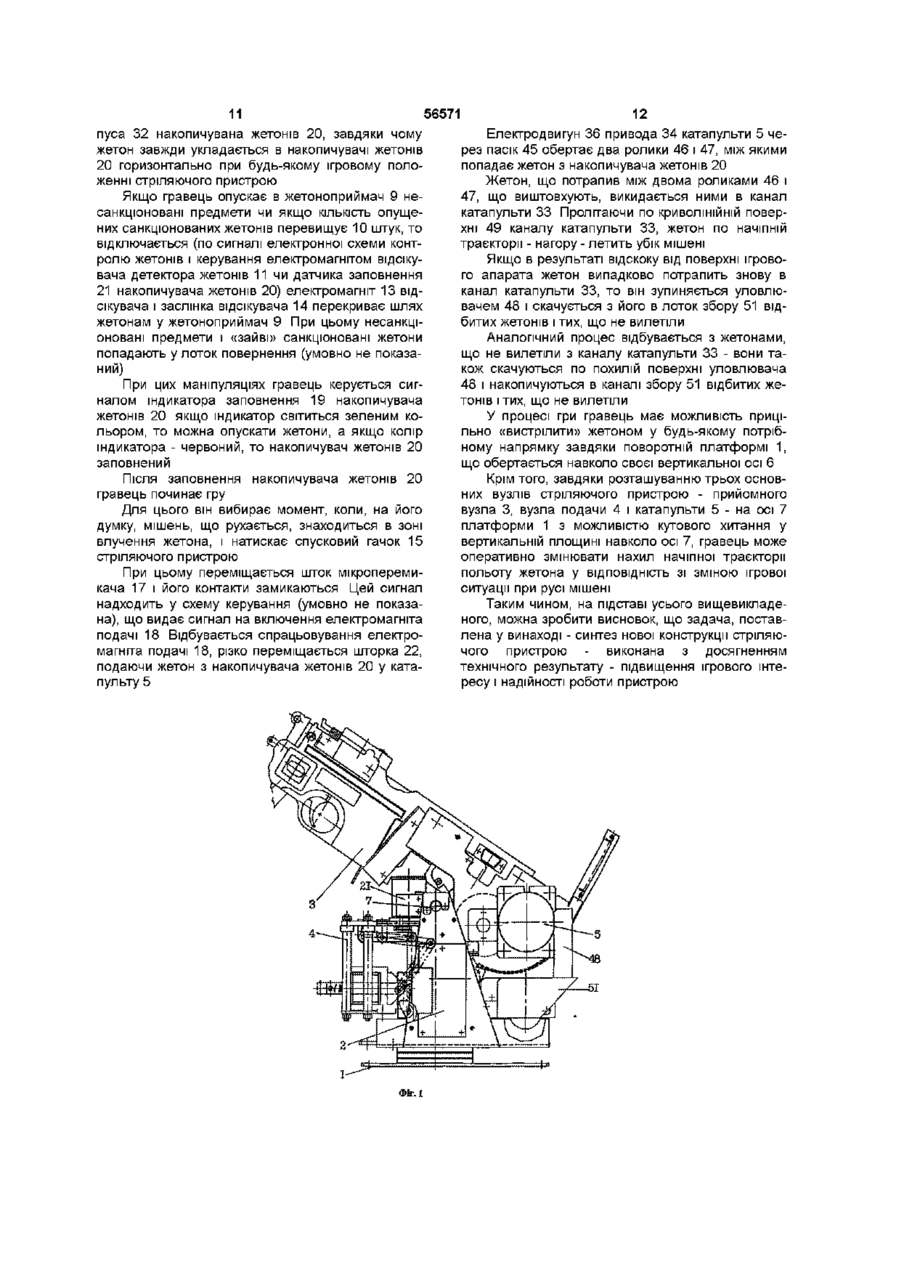

1 Стріляючий пристрій ігрового автомата, який включає поворотний вузол, платформа якого виконана з можливістю повороту навколо своєї вертикальної осі в горизонтальній площині, а на платформі з можливістю кутового хитання у вертикальній площині укріплений прийомний вузол з жетоноприймачем, детектором жетонів і спусковим пристроєм, вузол подачі з накопичувачем жетонів, шторкою й електромагнітом подачі, катапульти з приводом, датчиком обертів і двома роликами, виконаними з можливістю обертання, при цьому привід складається з електродвигуна, трьох валів зі шківами і пасика, що з'єднує шківи між собою, причому канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору, який відрізняється тим, що корпус прийомного вузла виконаний у вигляді маузера, у верхній частині якого розташований жетоноприймач і індикатор заповнення накопичувача, усередині корпуса маузера розташований детектор жетонів з електромагнітом і заслінкою відсікувача, а також спусковий механізм зі спусковим гачком, знизу прийомного вузла розташований вузол подачі, у верхній частині якого розміщений накопичувач жетонів і датчик заповнення накопичувача, причому вихід каналу жетонопроводу прийомного вузла зміщений щодо подовжньої осі накопичувача жетонів, вхід якого виконаний конусоподібним, при цьому на дні накопичувача розташована шторка, виконана з можливістю переміщення за допомогою тяги, одним кінцем з'єднаної зі шторкою, другий кінець якої укріплений на якорі електромагніта, а з боку накопичувача жетонів розташована катапульти с лотком збору відбитих жетонів і тих, що не вилетіли, крім того, канал катапульт має уловлювач відбитих жетонів і тих, що не вилетіли 2 Стріляючий пристрій ігрового автомата за п 1, який відрізняється тим, що детектор жетонів прийомного вузла виконаний у вигляді двох електромагнітних датчиків - робочого й еталонного, з'єднаних зі схемою контролю і зі схемою керування електромагнітом відсікувача 3 Стріляючий пристрій ігрового автомата за пп 1 і 2, який відрізняється тим, що схема керування електромагніта відсікувача додатково з'єднана з датчиком заповнення накопичувача жетонів 4 Стріляючий пристрій ігрового автомата за п 1, який відрізняється тим, що накопичувач жетонів виконаний щонайменше десятимісним 5 Стріляючий пристрій ігрового автомата за п 1, який відрізняється тим, що індикатор заповнення накопичувача виконаний у вигляді двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоний - повне заповнення жетонами накопичувача 6 Стріляючий пристрій ігрового автомата за п 1, який відрізняється тим, що спусковий механізм виконаний у вигляді мікроперемикача, що керує включенням електромагніта вузла подачі жетонів 7 Стріляючий пристрій ігрового автомата за п 1, який відрізняється тим, що тяга вузла подачі виконана у вигляді важеля, середня частина якого закріплена на нерухомій осі 8 Стріляючий пристрій ігрового автомата за п 1, який відрізняється тим, що шторка накопичувача жетонів виконана з центральним отвором, розмір якого перевищує розмір жетона 9 Стріляючий пристрій ігрового автомата за пп 1 і 8, який відрізняється тим, що центральний отвір шторки накопичувача розташований СПІВВІСНО з корпусом накопичувача жетонів, виконаного циліндричної форми 10 Стріляючий пристрій ігрового автомата за п 1, який відрізняється тим, що датчик заповнення накопичувача жетонів виконаний у вигляді випромінюючого і прийомного інфрачервоних світлодюдів 11 Стріляючий пристрій ігрового автомата за п 1, який відрізняється тим, що уловлювач катапульти виконаний у вигляді східчастого переходу криволінійної поверхні каналу катапульти з меншого радіуса кривизни на більший, розташований у середній частині каналу катапульти і має нахил у бік лотка збору відбитих і тих, що не вилетіли 1 ю (О ю 56571 Винахід відноситься до області індустрії розваг, зокрема до пристроїв для проведення ігор, конкретно, до ігрових автоматів з об'ємним ігровим простором і з трьохвимірними маніпуляціями з жетонами (чи монетами) і переміщенням мішеней Відомий «Спосіб гри в російську рулетку» (патент RU № 2061522, МПК - 6 А 63 F 5/00, бюл № 16, 10 06 96 р), який полягає у використанні комплекту з декількох маркірованих патронів, а також у прийомі в гравців грошових ставок на пророкування маркірування випадковим образом обираного з комплекту патрона і положення цього патрона після зарядки їм барабана револьвера, обертання барабана і зупинки барабана револьвера у випадковому положенні Реалізація способу можлива на комп'ютері чи грошовому ігровому автоматі з убудованим процесором Недоліком цього способу і пристрою, що реалізує цей спосіб, є невисокий ігровий інтерес через відсутність маніпуляцій у трьохвимірному просторі з реальним револьвером, а також через відсутність мішені, що переміщається, і одноманітних ігрових варіацій зі ставками Відомо «Пристрій для проведення гри» (патент RU № 2053559, МПК-6 G 07 F 17/32, 27 01 96 р), який містить ігрову панель, на якій розміщена перша група датчиків призу, щілина для введення монет і жолоб для подачі монет, у верхній частині якого встановлений засіб для запуску, жолоб для подачі монет кінематично зв'язаний з піднімальним засобом і на його вході встановлений детектор проходження монет, вузол видачі призу, що керує, вхід якого зв'язаний з інформаційними виходами датчиків призу першої групи, друга група датчиків призу, причому останні розміщені на ігровій панелі в зоні проходження монет, а їхні інформаційні виходи через елементи індикації з'єднані з другим входом вузла видачі призу, при цьому датчики призу другої групи розміщені нижче рівня розташування датчиків призу першої групи, а елементи індикації розташовані нижче рівня розташування датчиків призу першої групи Недоліком цього пристрою є «двухмерность» руху монет по ігровому полю пристрою, відсутність тривимірних переміщень монети (чи жетона) по керуючому впливі гравця, деяка примітивність ігрових ситуацій, і внаслідок чого - незначний ігровий інтерес при користуванні цим пристроєм Відомо багато пристроїв для проведення гри, функціонування яких засновано на русі чи монет їм подібних предметів, іменованих надалі жетонами, у вертикальній ігровій панелі, і в який жетон опускається чи кидається в ігрову панель з метою проходження їм зони спрацьовування датчиків призу, розташованих у зоні руху ігрової панелі Усі ВОНИ, ЯК І вищевказані пристрої, володіють незначним і одноманітним ігровим інтересом через примітивність ігрової ситуації через «двухмерности» переміщення чи монети жетона по плоскому ігровому полю Відомий «Ігровий автомат» (заявка на патент ЕПВ № 0 084 230, МПК А 63 F 5/00, G 07 F 17/32, бюл № 83/30, 15 12 81 р), який має корпус, що визначає ігрову зону, трохи монетоприймачів і ребристий поворотний барабан під монетоприймачами для розкидання прийнятої монети в межах ігрової зони У нижній частині ігрової зони розташовані дві полиці, на які можуть упасти монети, що розкидаються, причому, полиці можуть переміщатися поперечно за допомогою штовхальників, що штовхають зібрані монети до краю відповідної полиці У верхній частині ігрової зони знаходяться кілька кошиків, що містять датчики, які спрацьовують при проходженні через кошик монети, для забезпечення заданого призу Один з кошиків рухливий У цьому ігровому автоматі реалізована можливість гри в тривимірному просторі, однак цей ігровий автомат має невисокий ігровий інтерес через одноманітність можливостей гравця (тільки вибір часу опускання монети в конкретний монетоприймач) впливати на траєкторію польоту монети (чи жетона) через фіксоване розташування монетоприймачів на ігровій панелі і заздалегідь заданого руху ребристого поворотного барабана, що розкидає ці монети (чи жетони) Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є японський пушер «Cannonship» (див Інструкцію з експлуатації, 20 с), до складу якого входить стріляючий пристрій -тригер, який містить поворотний пристрій, платформа якого виконана з можливістю повороту навколо своєї вертикальної осі в горизонтальній площині, а на платформі з можливістю кутового хитання у вертикальній площині укріплений прийомний вузол з жетоноприймачем, детектором жетонів і спусковим пристроєм з гашеткою, вузол подачі з накопичувачем жетонів, шторкою й електромагнітом подачі, катапультою із приводом, датчиком оборотів і двома роликами, виконаними з можливістю обертання, при цьому привод складається з електродвигуна, трьох валів зі шківами і пасика, що з'єднує шківи між собою, причому канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору Недоліком стріляючого пристрою прототипу є невисокий ігровий інтерес, зв'язаний з невідповідністю конструкції і форми гашетки тригера - ручка з кнопкою - іміджу і відчуттям гравця в гру «Російська рулетка», зв'язаним із психологічною потребою в тактильних відчуттях дійсного маузера (чи його гарної імітації), що не дозволяє реалізувати ці ігрові відчуття в рамках конструкції прототипу Крім того, у прототипі відсутні ряд необхідних конструктивних елементів і датчиків, що роблять гру «Російська рулетка» більш азартною, динамічною і привабливою Задачею дійсного винаходу є синтез нової конструкції стріляючого пристрою з досягненням технічного результату - підвищення ігрового інтересу і надійності роботи пристрою Поставлена задача досягається тим, що в 56571 «Стріляючому пристрої ігрового автомата «Російська рулетка», який включає поворотний вузол, платформа якого виконана з можливістю повороту навколо своєї вертикальної осі в горизонтальній площині, а на платформі з можливістю кутового хитання у вертикальній площині укріплений прийомний вузол з жетоноприймачом, детектором жетонів і спусковим пристроєм, вузол подачі з накопичувачем жетонів, шторкою й електромагнітом подачі, катапульта з приводом, датчиком оборотів і двома роликами, виконаними з можливістю обертання, при цьому привод складається з електродвигуна, трьох валів зі шківами і пасика, що з'єднує шківи між собою, причому канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору, корпус прийомного вузла виконаний у вигляді маузера, у верхній частині якого розташований жетоноприймач і індикатор заповнення накопичувача, усередині корпуса маузера розташований детектор жетонів з електромагнітом і заслінкою відсікувача, а також спусковий механізм зі спусковим гачком, знизу прийомного вузла розташований вузол подачі, у верхній частині якого розміщений накопичувач жетонів і датчик заповнення накопичувача, причому вихід каналу жетонопроводу прийомного вузла зміщений щодо подовжньої осі накопичувача жетонів, вхід якого виконаний конусоподібним, при цьому на дні накопичувача розташована шторка, виконана з можливістю переміщення за допомогою тяги, одним кінцем з'єднаної зі шторкою, другий кінець якої укріплений на якорі електромагніта, а збоку накопичувача жетонів розташована катапульта з лотком збору відбитих жетонів і тих, що не вилетіли, при цьому канал катапульти має уловлювач відбитих жетонів і тих, що не вилетіли, крім того, детектор жетонів прийомного вузла виконаний у вигляді двох електромагнітних датчиків - робочого й еталонного, з'єднаних зі схемою контролю і зі схемою керування електромагнітом відсікувача, що додатково з'єднана з датчиком заповнення накопичувача жетонів, виконаного, щонайменше, десятимісним, при цьому індикатор заповнення накопичувача виконаний у вигляді двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоний - повне заповнення жетонами накопичувача, а спусковий механізм виконаний у вигляді мікроперемикача, що керує включенням електромагніта вузла подачі жетонів, тяга якого виконана у вигляді важеля, середня частина якого закріплена на нерухомій осі, а шторка накопичувача жетонів виконана з центральним отвором, розмір якого перевищує розмір жетона, і яке розташовано СПІВВІСНО з корпусом накопичувача жетонів, виконаного циліндричної форми, крім того, датчик заповнення накопичувача жетонів виконаний у виді випромінюючого і прийомного інфрачервоних світлодюдів, а уловлювач катапульти виконаний у виді східчастого переходу криволінійної поверхні каналу катапульти з меншого радіуса кривизни на більший, розташований у середній частині каналу катапульти і має нахил убік лотка збору відбитих жетонів і тих, що не вилетіли Новим у пристрої, що заявляється, є нове конструктивне виконання стріляючого пристрою, якій складається з нових конструктивних вузлів, датчиків і виконавчих механізмів, що дозволяє виконати задачу, поставлену у винаході - синтез нової конструкції стріляючого пристрою - з досягненням технічного результату - підвищення ігрового інтересу і надійності роботи пристрою Істотними ознаками пристрою, який заявляється, співпадаючими з прототипом, є наступні ознаки - поворотний вузол із платформою, - платформа поворотного вузла виконана з можливістю повороту навколо своєї вертикальної осі в горизонтальній площині, - на платформі поворотного вузла з можливістю кутового хитання у вертикальній площині укріплені прийомний вузол, вузол подачі і катапульта, - прийомний вузол містить жетоноприймач, детектор жетонів і спусковий пристрій, - вузол подачі містить накопичувач жетонів, шторку й електромагніт подачі, - катапульта виконана з приводом, датчиком оборотів і двома роликами, - ролики виконані з можливістю обертання, - привод обертання роликів складається з електродвигуна, трьох валів зі шківами і пасика, що з'єднує шківи між собою, - канал катапульти виконаний криволінійним із траєкторією польоту жетона нагору Істотними ознаками пристрою, якій заявляється, що відрізняються від прототипу, є наступні ознаки - корпус прийомного вузла виконаний у вигляді маузера, - у верхній частині корпуса прийомного вузла розташований жетоноприймач і індикатор заповнення накопичувача, - усередині корпуса прийомного вузла розташований детектор жетонів з електромагнітом і заслінкою відсікувача, а також спусковий механізм зі спусковим гачком, - знизу прийомного вузла розташований вузол подачі, - у верхній частині вузла подачі розміщений накопичувач жетонів і датчик заповнення накопичувача, - вихід каналу жетонопровода прийомного вузла зміщений щодо подовжньої осі накопичувача жетонів, - вхід накопичувача жетонів виконаний конусоподібним, - на дні накопичувача жетонів розташована шторка, - шторка накопичувача жетонів виконана з можливістю переміщення за допомогою тяги, - тяга одним кінцем з'єднана зі шторкою, а другим кінцем укріплена на якорі електромагніта, - збоку накопичувача жетонів розташована катапульта, - катапульта постачена лотком збору відбитих жетонів і тих, що не вилетіли, - канал катапульти має уловлювач відбитих жетонів і тих, що не вилетіли Приватними істотними ознаками пристрою, якій заявляється, що відрізняються від прототипу, є наступні ознаки - детектор жетонів прийомного вузла викона 56571 ний у вигляді двох елеісгромагнітних датчиків робочого й еталонного, - датчики детектора жетонів з'єднані зі схемою контролю і зі схемою керування електромагнітом відсікувача, - схема керування електромагнітом відсікувача додатково з'єднана з датчиком заповнення накопичувача жетонів, - накопичувач жетонів виконаний, щонайменше, десятимісним, - індикатор заповнення накопичувача виконаний у вигляді двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоний - повне заповнення жетонами накопичувача, - спусковий механізм виконаний у вигляді мікроперемикача, що керує включенням електромагніта пристрою подачі жетонів, - тяга спускового механізму виконана у вигляді важеля, середня частина якого закріплена на нерухомій осі, - шторка накопичувача жетонів виконана з центральним отвором, розмір якого перевищує розмір жетона, і яке розташовано СПІВВІСНО з корпусом накопичувача жетонів, - накопичувач жетонів виконаний циліндричної форми, - датчик заповнення накопичувача жетонів виконаний у вигляді випромінюючого і прийомного інфрачервоних СВІТЛОДІОДІВ, - уловлювач катапульти виконаний у вигляді східчастого переходу криволінійної поверхні каналу катапульти з меншого радіуса кривизни на більший, - уловлювач катапульти розташований у середній частині каналу катапульти, - уловлювач катапульти має нахил убік каналу збору відбитих жетонів і тих, що не вилетіли Між ІСТОТНИМИ ознаками винаходу, якій заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Дійсно, виконання корпуса прийомного вузла у вигляді маузера дозволяє імітувати заряджання зброї (маузера) при заповненні жетонами накопичувача стріляючого пристрою, а виконання накопичувача, щонайменше, десятимісним, дозволяє гравцю після заряджання маузера не відволікатися від гри і цілком зосередитися на точності стрілянини з маузера по мішені, наявність же індикатора заповнення накопичувача також сприяє концентрації гравця на ігровій ситуації, а розташування цього індикатора на верхній частині корпуса маузера (прийомного пристрою) не відволікає увагу, гравця від гри, тому що знаходиться в його полі зору Виконання індикатора заповнення накопичувача у виді двоколірного світлодюда дозволяє гравцю легко візуально сприймати інформацію про наявність жетонів у накопичувачі стріляючого пристрою Виконання детектора жетонів у вигляді двох електромагнітних датчиків дозволяє упевнено визначати «свої» жетона (чи монети), тому що в одному з датчиків постійно знаходиться зразок (еталон) дійсного жетона (монети), що нескладно замінити при користуванні іншими жетонами (чи 8 монетами), ВІДПОВІДНО підкоректував настроювання електронної схеми детектора жетонів Наявність електромагніта з відсікувачем усередині корпуса маузера дозволяє компактно розташувати жетоноприймач, жетонопровод і детектор жетонів у корпусі прийомного вузла стріляючого пристрою і, крім функції видалення несанкціонованих предметів, переривати доступ зайвих жетонів у накопичувач жетонів при переповненні останнього, тобто розширити функції відсікувача Виконання спускового пристрою у вигляді спускового механізму зі спусковим гачком дозволяє точно імітувати процес стрілянини з маузера шляхом натискання гравцем на гачок у потрібний момент часу, тому що мікроперемикач, керуючий роботою електромагніта вузла подачі жетонів має деякий хід (люфт) до спрацьовування, що дозволяє додатково імітувати «плавне» натискання на спусковий гачок для точної стрілянини з маузера по мішені Виконання вузла подачі зі шторкою, керованої електромагнітом, дозволяє легко поштучно подавати жетони з накопичувача на сліп до катапульти, причому подача жетонів здійснюється точно і швидко (без запізнювання), що істотно впливає на ігрову ситуацію, дозволяючи гравцю в потрібний момент здійснити «стрілянину» жетоном по мішені, що також підвищує ігровий інтерес, що залежить у даному випадку від реакції гравця і точності його окоміру Виконання каналу жетонопровода прийомного вузла зміщеним щодо подовжньої осі накопичувача жетонів виключає «зависання» жетонів у накопичувачі в невизначеному положенні при завантаженні гравцем маузера жетонами в будь-якому ігровому просторовому положенні корпуса стріляючого пристрою Це підвищує надійність роботи стріляючого пристрою і всього ігрового автомата Постачання катапульти уловлювачем, виконаним у вигляді східчастого переходу криволінійної поверхні каналу катапульти, дозволяє жетонам, які не вилетіли з каналу катапульти, а також відбитим від конструкції автомата жетонам, які потрапили назад у криволінійний канал, самостійно по похилій поверхні уловлювача скотитися в лоток відбитих жетонів и тих, що не вилетіли, ВІДКІЛЯ вони періодично віддаляються при огляді Це підвищує надійність роботи пристрою, тому що при відсутності уловлювача відбитих жетонів и тих, що не вилетіли, і які знаходяться в криволінійному каналі катапульти, приводило б до збою роботи стріляючого пристрою при викиді чергового жетона Інші приватні ІСТОТНІ ознаки пристрою, що заявляється, необхідні і достатні для нормального функціонування стріляючого пристрою ігрового автомата «Російська рулетка» і можуть бути виконані в різних конструктивних варіантах, крім зазначених у формулі винаходу Таким чином, можна зробити висновок, що поставлена у винаході задача - синтез нової конструкції стріляючого пристрою - виконана з досягненням технічного результату - підвищення ігрового інтересу і надійності роботи пристрою Винахід ілюстрований кресленнями На фіг 1 зображений загальний вид пристрою, 56571 10 вид праворуч, на фіг 2 зображений прийомний казана) електромагніта 13 відсікувача вузол, вид ліворуч, на фіг 3 - те ж, вид праворуч, На дні накопичувача жетонів 20 розташована на фіг 4 зображений вузол подачі, вид праворуч, шторка 22, виконана з можливістю переміщення за на фіг 5 зображена катапульта, вид ліворуч, на допомогою тяги 25 фіг 6 - те ж, вид праворуч, на фіг 7 - те ж, вид Один кінець 26 тяги 25 з'єднаний зі шторкою позаду 22, а другий кінець 27 тяги 25 укріплений на якорі 28 електромагніта подачі 18 Стріляючій пристрій ігрового автомата «Російська рулетка» складається з наступних основних Конструктивно тяга 25 виконана у вигляді вавузлів, об'єднаних у єдину конструкцію желя, середня частина 29 якого закріплена на нерухомій осі ЗО На платформі 1 поворотного вузла 2 розміщені три основних вузли стріляючого пристрою - приШторка 22 накопичувача жетонів 20 виконана йомний вузол 3, вузол подачи 4 і катапульта 5, з центральним отвором 31, розмір якого перевиоб'єднані в єдину жорстку конструкцію щує розмір жетона Платформа 1 має можливість повороту навкоКрім того, центральний отвір 31 шторки 22 ло своєї вертикальної осі 6 розташований СПІВВІСНО з корпусом 32 накопичувана жетонів 20, причому корпус 32 накопичувача Три вузли - прийомний 3, вузол подачи 4 і кажетонів 20 виконаний циліндричним, тому що в тапульта 5 - укріплені на осі 7 платформи 1 з можданому ігровому автоматі використовуються круглі ливість кутового хитання у вертикальній площині жетони Корпус 8 прийомного вузла 3 виконаний у виді маузера Збоку вузла подачі 4 розташована катапульта 5, що складається з каналу катапульти 33, привоЗовні корпуса 8 розташований жетоноприймач да 34, датчика оборотів 35 9, нижня частина якого примикає до електромагнітного датчика (робочого) 10 детектора жетонів 11, Привод 34 катапульти 5 складається з електрозташованого усередині корпуса 8 родвигуна 36, передавального механізму 37 і рушія 38 Детектор жетонів 11 містить також другий електромагнітний датчик (еталонний) 12, усередині Передавальний механізм 37 складається з якого знаходиться еталон (жетон для гри - умовно трьох валів 39, 40, 41 зі шківами 42,43, 44 і пасика не показаний) 45, що з'єднує між собою всі три шківи 42- 44 Крім того, до складу детектора жетонів 11 На валах 40 і 41 жорстко посаджені два роливходить електронна схема контролю жетонів і кеки - 46 і 47, що представляють собою рушій 38, рування електромагнітом відсікувача (умовно не якій поштучно викидає жетони з накопичувача жепоказаний) і електромагніт 13 із заслінкою відсікутонів 20 у канал катапульти 33 вача 14 Канал катапульти 33 постачений уловлювачом 48, виконаним у вигляді східчастого переходу криЗовні корпуса 8 прийомного вузла 3 розташоволінійної поверхні 49 каналу катапульти 33 з меваний спусковий гачок 15, при натисканні на який ншого радіуса кривизни на більший включається спусковий механізм 16, виконаний у вигляді мікроперемикача 17, що керує роботою Уловлювач 48 розташований у середній часелектромагніта подачі 18 вузла подачі 4 жетонів тині 50 каналу катапульти 33 і має нахил убік лотка збору 51 відбитих і не вилетіли жетонів Зверху прийомного вузла 3 зовні поруч з жетоноприймочом 9 розташований індикатор заповНа валу 40 жорстко закріплена крильчатка 52 нення 19 накопичувача жетонів датчика оборотів 35, що включає також випромінюючий і прийомний інфрачервоні світлодюди зі Індикатор заповнення 19 виконаний у вигляді схемою керування (умовно не показані) двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоКрильчатка 52 при своєму обертанні разом з ний - повне заповнення жетонами нагромаджувавалом 40 періодично перекриває світловий потік ча між світлодюдами датчика оборотів 35, що служить сигналом нормальної роботи привода 34 Вузол подачі 4 стріляючого пристрою ігрового автомата «Російська рулетка» складається з накоДатчик оборотів 35, крім вищевказаного викопичувача жетонів 20, електромагніта подачі 18, нання, може бути виконаний також у виді магнітодатчика заповнення 21 накопичувача жетонів 20, чутливого датчика (герконного, на магнітодюдах, шторки 22 магнітотранзісторах, магнітотірісторах) чи у виді тахометричного датчика Вузол подачі 4 розташований знизу прийомного вузла 3, при цьому вихід жетонопровода 23 Стріляючій пристрій «Російська рулетка» праприйомного вузла 3 збігається з входом накопичуцює таким чином вача жетонів 20, що виконаний, щонайменше, деГравець опускає в жетоноприймач 9 кілька жесяти місн им тонів, кожний з який проходить повз електромагнітний датчик (робочий) 10 детектора жетонів 11 Крім того, вихід жетонопровода 23 зміщений щодо подовжньої осі накопичувача жетонів 20, Якщо гравець опускає санкціоновані жетони, вхід якого 24 виконаний конусоподібним то спрацьовує електромагніт 13 відсікувача і заслінка 14 відкриває шлях жетонам у жетонопровод Датчик заповнення 21 накопичувача жетонів 23 і жетони надходять у накопичувач жетонів 20 20 розташований у верхній частині накопичувача При цьому завдяки зсуву подовжньої осі накопичужетонів і виконаний у вигляді випромінюючого і вача жетонів 20 щодо виходу жетонопровода 23 прийомного інфрачервоних СВІТЛОДІОДІВ (умовно жетон попадає на конусоподібної вхід 24 накопине показані) чувача жетонів 20 Далі жетон робить складний Датчик заповнення 21 накопичувача жетонів «гвинтоподібний» обертальний рух усередині кор20 з'єднаний зі схемою керування (умовно не по 11 56571 пуса 32 накопичувана жетонів 20, завдяки чому жетон завжди укладається в накопичувачі жетонів 20 горизонтально при будь-якому ігровому положенні стріляючого пристрою Якщо гравець опускає в жетоноприймач 9 несанкціоновані предмети чи якщо КІЛЬКІСТЬ опущених санкціонованих жетонів перевищує 10 штук, то відключається (по сигналі електронної схеми контролю жетонів і керування електромагнітом відсікувача детектора жетонів 11 чи датчика заповнення 21 накопичувача жетонів 20) електромагніт 13 відсікувача і заслінка відсікувача 14 перекриває шлях жетонам у жетоноприймач 9 При цьому несанкціоновані предмети і «зайві» санкціоновані жетони попадають у лоток повернення (умовно не показаний) При цих маніпуляціях гравець керується сигналом індикатора заповнення 19 накопичувача жетонів 20 якщо індикатор світиться зеленим кольором, то можна опускати жетони, а якщо колір індикатора - червоний, то накопичувач жетонів 20 заповнений Після заповнення накопичувача жетонів 20 гравець починає гру Для цього він вибирає момент, коли, на його думку, мішень, що рухається, знаходиться в зоні влучення жетона, і натискає спусковий гачок 15 стріляючого пристрою При цьому переміщається шток мікроперемикача 17 і його контакти замикаються Цей сигнал надходить у схему керування (умовно не показана), що видає сигнал на включення електромагніта подачі 18 Відбувається спрацьовування електромагніта подачі 18, різко переміщається шторка 22, подаючи жетон з накопичувача жетонів 20 у катапульту 5 Фіг.1 12 Електродвигун 36 привода 34 катапульти 5 через пасік 45 обертає два ролики 46 і 47, між якими попадає жетон з накопичувача жетонів 20 Жетон, що потрапив між двома роликами 46 і 47, що виштовхують, викидається ними в канал катапульти 33 Пролітаючи по криволінійній поверхні 49 каналу катапульти 33, жетон по начіпній траєкторії - нагору - летить убік мішені Якщо в результаті відскоку від поверхні ігрового апарата жетон випадково потрапить знову в канал катапульти 33, то він зупиняється уловлювачем 48 і скачується з його в лоток збору 51 відбитих жетонів і тих, що не вилетіли Аналогічний процес відбувається з жетонами, що не вилетіли з каналу катапульти 33 - вони також скачуються по похилій поверхні уловлювача 48 і накопичуються в каналі збору 51 відбитих жетонів і тих, що не вилетіли У процесі гри гравець має можливість прицільно «вистрілити» жетоном у будь-якому потрібному напрямку завдяки поворотній платформі 1, що обертається навколо своєї вертикальної осі 6 Крім того, завдяки розташуванню трьох основних вузлів стріляючого пристрою - прийомного вузла 3, вузла подачи 4 і катапульти 5 - на осі 7 платформи 1 з можливістю кутового хитання у вертикальній площині навколо осі 7, гравець може оперативно змінювати нахил начіпної траєкторії польоту жетона у ВІДПОВІДНІСТЬ ЗІ ЗМІНОЮ ігрової ситуації при русі мішені Таким чином, на підставі усього вищевикладеного, можна зробити висновок, що задача, поставлена у винаході - синтез нової конструкції стріляючого пристрою - виконана з досягненням технічного результату - підвищення ігрового інтересу і надійності роботи пристрою 13 56571 Фіг. З 14 г ю C D Ю 17 56571 18 Фіг. 7 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
