Пристрій для кріплення ізольованих проводів повітряних ліній електропередачі

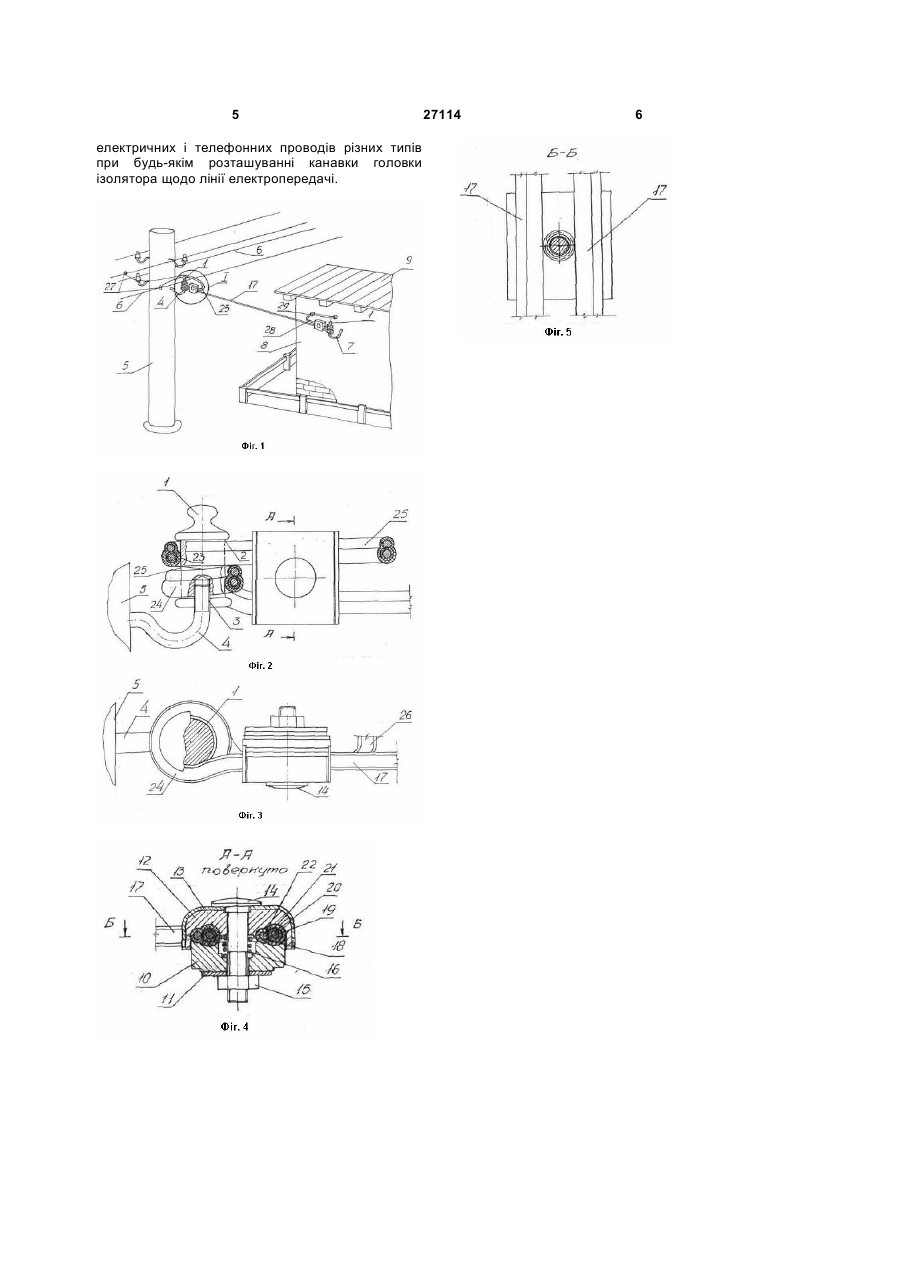

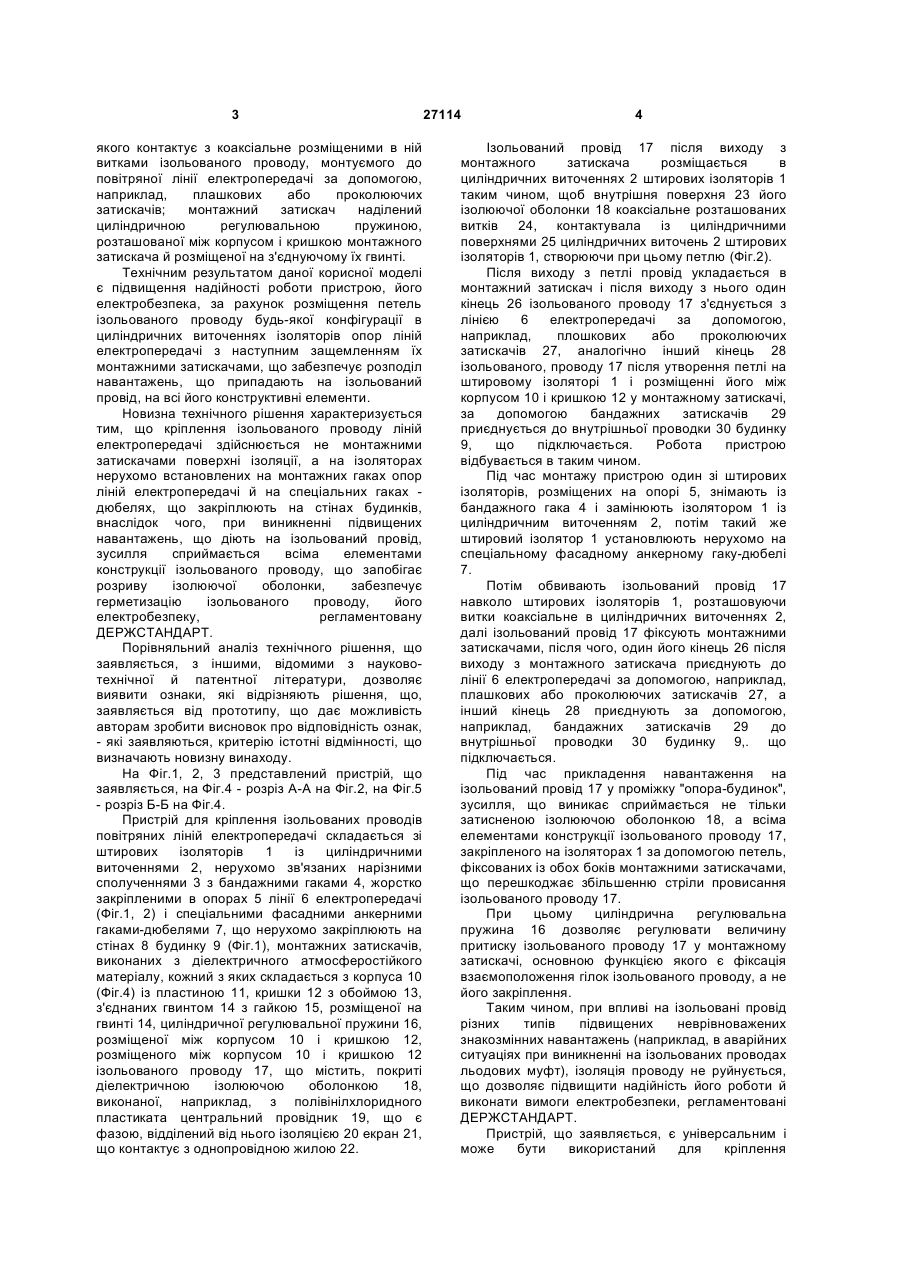

1. Пристрій для кріплення ізольованих проводів повітряних ліній електропередачі, що містить штировий ізолятор, нерухомо зв'язаний різьбовим з’єднанням з бандажним гаком, жорстко закріпленим в опорі повітряних ліній електропередачі, монтажний затискач з 3 якого контактує з коаксіальне розміщеними в ній витками ізольованого проводу, монтуємого до повітряної лінії електропередачі за допомогою, наприклад, плашкових або проколюючих затискачів; монтажний затискач наділений циліндричною регулювальною пружиною, розташованої між корпусом і кришкою монтажного затискача й розміщеної на з'єднуючому їх гвинті. Технічним результатом даної корисної моделі є підвищення надійності роботи пристрою, його електробезпека, за рахунок розміщення петель ізольованого проводу будь-якої конфігурації в циліндричних виточеннях ізоляторів опор ліній електропередачі з наступним защемленням їх монтажними затискачами, що забезпечує розподіл навантажень, що припадають на ізольований провід, на всі його конструктивні елементи. Новизна технічного рішення характеризується тим, що кріплення ізольованого проводу ліній електропередачі здійснюється не монтажними затискачами поверхні ізоляції, а на ізоляторах нерухомо встановлених на монтажних гаках опор ліній електропередачі й на спеціальних гаках дюбелях, що закріплюють на стінах будинків, внаслідок чого, при виникненні підвищених навантажень, що діють на ізольований провід, зусилля сприймається всіма елементами конструкції ізольованого проводу, що запобігає розриву ізолюючої оболонки, забезпечує герметизацію ізольованого проводу, його електробезпеку, регламентовану ДЕРЖСТАНДАРТ. Порівняльний аналіз технічного рішення, що заявляється, з іншими, відомими з науковотехнічної й патентної літератури, дозволяє виявити ознаки, які відрізняють рішення, що, заявляється від прототипу, що дає можливість авторам зробити висновок про відповідність ознак, - які заявляються, критерію істотні відмінності, що визначають новизну винаходу. На Фіг.1, 2, 3 представлений пристрій, що заявляється, на Фіг.4 - розріз А-А на Фіг.2, на Фіг.5 - розріз Б-Б на Фіг.4. Пристрій для кріплення ізольованих проводів повітряних ліній електропередачі складається зі штирових ізоляторів 1 із циліндричними виточеннями 2, нерухомо зв'язаних нарізними сполученнями 3 з бандажними гаками 4, жорстко закріпленими в опорах 5 лінії 6 електропередачі (Фіг.1, 2) і спеціальними фасадними анкерними гаками-дюбелями 7, що нерухомо закріплюють на стінах 8 будинку 9 (Фіг.1), монтажних затискачів, виконаних з діелектричного атмосферостійкого матеріалу, кожний з яких складається з корпуса 10 (Фіг.4) із пластиною 11, кришки 12 з обоймою 13, з'єднаних гвинтом 14 з гайкою 15, розміщеної на гвинті 14, циліндричної регулювальної пружини 16, розміщеної між корпусом 10 і кришкою 12, розміщеного між корпусом 10 і кришкою 12 ізольованого проводу 17, що містить, покриті діелектричною ізолюючою оболонкою 18, виконаної, наприклад, з полівінілхлоридного пластиката центральний провідник 19, що є фазою, відділений від нього ізоляцією 20 екран 21, що контактує з однопровідною жилою 22. 27114 4 Ізольований провід 17 після виходу з монтажного затискача розміщається в циліндричних виточеннях 2 штирових ізоляторів 1 таким чином, щоб внутрішня поверхня 23 його ізолюючої оболонки 18 коаксіальне розташованих витків 24, контактувала із циліндричними поверхнями 25 циліндричних виточень 2 штирових ізоляторів 1, створюючи при цьому петлю (Фіг.2). Після виходу з петлі провід укладається в монтажний затискач і після виходу з нього один кінець 26 ізольованого проводу 17 з'єднується з лінією 6 електропередачі за допомогою, наприклад, плошкових або проколюючих затискачів 27, аналогічно інший кінець 28 ізольованого, проводу 17 після утворення петлі на штировому ізоляторі 1 і розміщенні його між корпусом 10 і кришкою 12 у монтажному затискачі, за допомогою бандажних затискачів 29 приєднується до внутрішньої проводки 30 будинку 9, що підключається. Робота пристрою відбувається в таким чином. Під час монтажу пристрою один зі штирових ізоляторів, розміщених на опорі 5, знімають із бандажного гака 4 і замінюють ізолятором 1 із циліндричним виточенням 2, потім такий же штировий ізолятор 1 установлюють нерухомо на спеціальному фасадному анкерному гаку-дюбелі 7. Потім обвивають ізольований провід 17 навколо штирових ізоляторів 1, розташовуючи витки коаксіальне в циліндричних виточеннях 2, далі ізольований провід 17 фіксують монтажними затискачами, після чого, один його кінець 26 після виходу з монтажного затискача приєднують до лінії 6 електропередачі за допомогою, наприклад, плашкових або проколюючих затискачів 27, а інший кінець 28 приєднують за допомогою, наприклад, бандажних затискачів 29 до внутрішньої проводки 30 будинку 9,. що підключається. Під час прикладення навантаження на ізольований провід 17 у проміжку "опора-будинок", зусилля, що виникає сприймається не тільки затисненою ізолюючою оболонкою 18, а всіма елементами конструкції ізольованого проводу 17, закріпленого на ізоляторах 1 за допомогою петель, фіксованих із обох боків монтажними затискачами, що перешкоджає збільшенню стріли провисання ізольованого проводу 17. При цьому циліндрична регулювальна пружина 16 дозволяє регулювати величину притиску ізольованого проводу 17 у монтажному затискачі, основною функцією якого є фіксація взаємоположення гілок ізольованого проводу, а не його закріплення. Таким чином, при впливі на ізольовані провід різних типів підвищених неврівноважених знакозмінних навантажень (наприклад, в аварійних ситуаціях при виникненні на ізольованих проводах льодових муфт), ізоляція проводу не руйнується, що дозволяє підвищити надійність його роботи й виконати вимоги електробезпеки, регламентовані ДЕРЖСТАНДАРТ. Пристрій, що заявляється, є універсальним і може бути використаний для кріплення 5 електричних і телефонних проводів різних типів при будь-якім розташуванні канавки головки ізолятора щодо лінії електропередачі. 27114 6
