Захватний пристрій, наприклад, кришки сталерозливного ковша

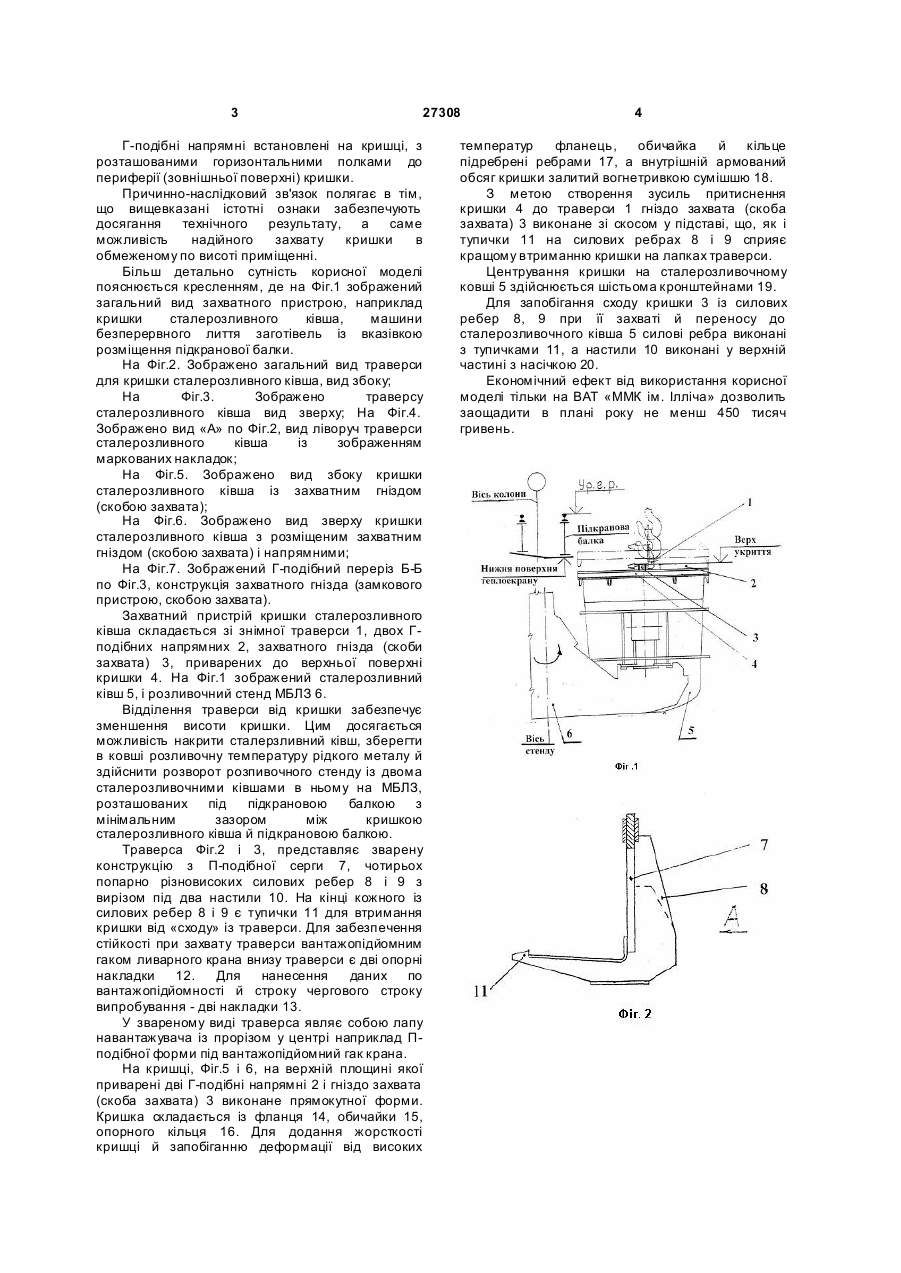

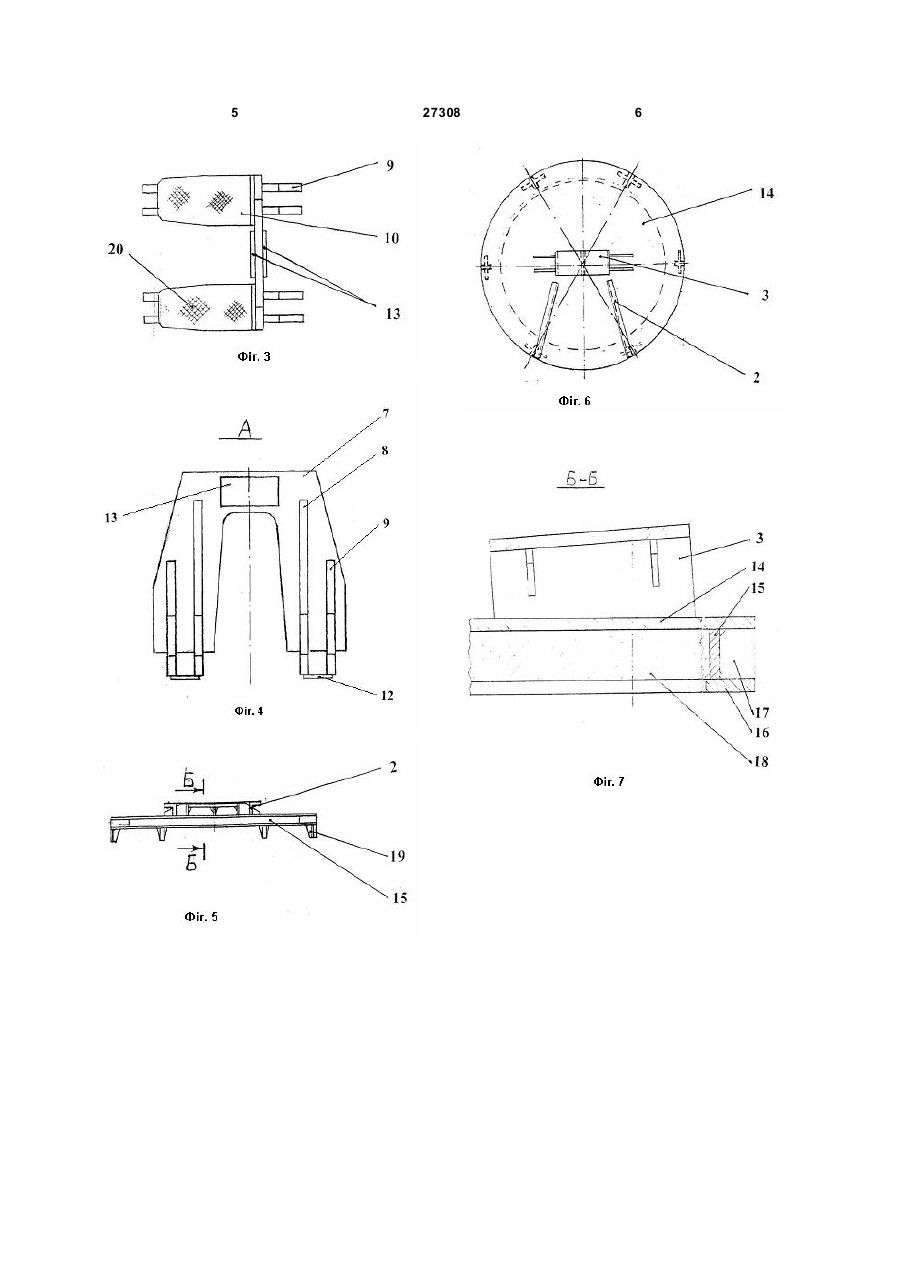

1. Захватний пристрій, наприклад, кришки сталерозливного ковша, що включає захват із прорізом під гак і відповідні гнізда кришки, який відрізняє ться тим, що він виконаний у вигляді Lподібних лап навантажувача з відповідними прямокутними горизонтально розташованими U 1 3 27308 Г-подібні напрямні встановлені на кришці, з розташованими горизонтальними полками до периферії (зовнішньої поверхні) кришки. Причинно-наслідковий зв'язок полягає в тім, що вищевказані істотні ознаки забезпечують досягання технічного результату, а саме можливість надійного захвату кришки в обмеженому по висоті приміщенні. Більш детально сутність корисної моделі пояснюється кресленням, де на Фіг.1 зображений загальний вид захватного пристрою, наприклад кришки сталерозливного ківша, машини безперервного лиття заготівель із вказівкою розміщення підкранової балки. На Фіг.2. Зображено загальний вид траверси для кришки сталерозливного ківша, вид збоку; На Фіг.3. Зображено траверсу сталерозливного ківша вид зверху; На Фіг.4. Зображено вид «А» по Фіг.2, вид ліворуч траверси сталерозливного ківша із зображенням маркованих накладок; На Фіг.5. Зображено вид збоку кришки сталерозливного ківша із захватним гніздом (скобою захвата); На Фіг.6. Зображено вид зверху кришки сталерозливного ківша з розміщеним захватним гніздом (скобою захвата) і напрямними; На Фіг.7. Зображений Г-подібний переріз Б-Б по Фіг.3, конструкція захватного гнізда (замкового пристрою, скобою захвата). Захватний пристрій кришки сталерозливного ківша складається зі знімної траверси 1, двох Гподібних напрямних 2, захватного гнізда (скоби захвата) 3, приварених до верхньої поверхні кришки 4. На Фіг.1 зображений сталерозливний ківш 5, і розливочний стенд МБЛЗ 6. Відділення траверси від кришки забезпечує зменшення висоти кришки. Цим досягається можливість накрити сталерзливний ківш, зберегти в ковші розливочну температуру рідкого металу й здійснити розворот розпивочного стенду із двома сталерозливочними ківшами в ньому на МБЛЗ, розташованих під підкрановою балкою з мінімальним зазором між кришкою сталерозливного ківша й підкрановою балкою. Траверса Фіг.2 і 3, представляє зварену конструкцію з П-подібної серги 7, чотирьох попарно різновисоких силових ребер 8 і 9 з вирізом під два настили 10. На кінці кожного із силових ребер 8 і 9 є тупички 11 для втримання кришки від «сходу» із траверси. Для забезпечення стійкості при захвату траверси вантажопідйомним гаком ливарного крана внизу траверси є дві опорні накладки 12. Для нанесення даних по вантажопідйомності й строку чергового строку випробування - дві накладки 13. У звареному виді траверса являє собою лапу навантажувача із прорізом у центрі наприклад Пподібної форми під вантажопідйомний гак крана. На кришці, Фіг.5 і 6, на верхній площині якої приварені дві Г-подібні напрямні 2 і гніздо захвата (скоба захвата) 3 виконане прямокутної форми. Кришка складається із фланця 14, обичайки 15, опорного кільця 16. Для додання жорсткості кришці й запобіганню деформації від високих 4 температур фланець, обичайка й кільце підребрені ребрами 17, а внутрішній армований обсяг кришки залитий вогнетривкою сумішшю 18. З метою створення зусиль притиснення кришки 4 до траверси 1 гніздо захвата (скоба захвата) 3 виконане зі скосом у підставі, що, як і тупички 11 на силових ребрах 8 і 9 сприяє кращому втриманню кришки на лапках траверси. Центрування кришки на сталерозливочному ковші 5 здійснюється шістьома кронштейнами 19. Для запобігання сходу кришки 3 із силових ребер 8, 9 при її захваті й переносу до сталерозливочного ківша 5 силові ребра виконані з тупичками 11, а настили 10 виконані у верхній частині з насічкою 20. Економічний ефект від використання корисної моделі тільки на ВАТ «ММК ім. Ілліча» дозволить заощадити в плані року не менш 450 тисяч гривень. 5 27308 6
