Освітлювальний пристрій

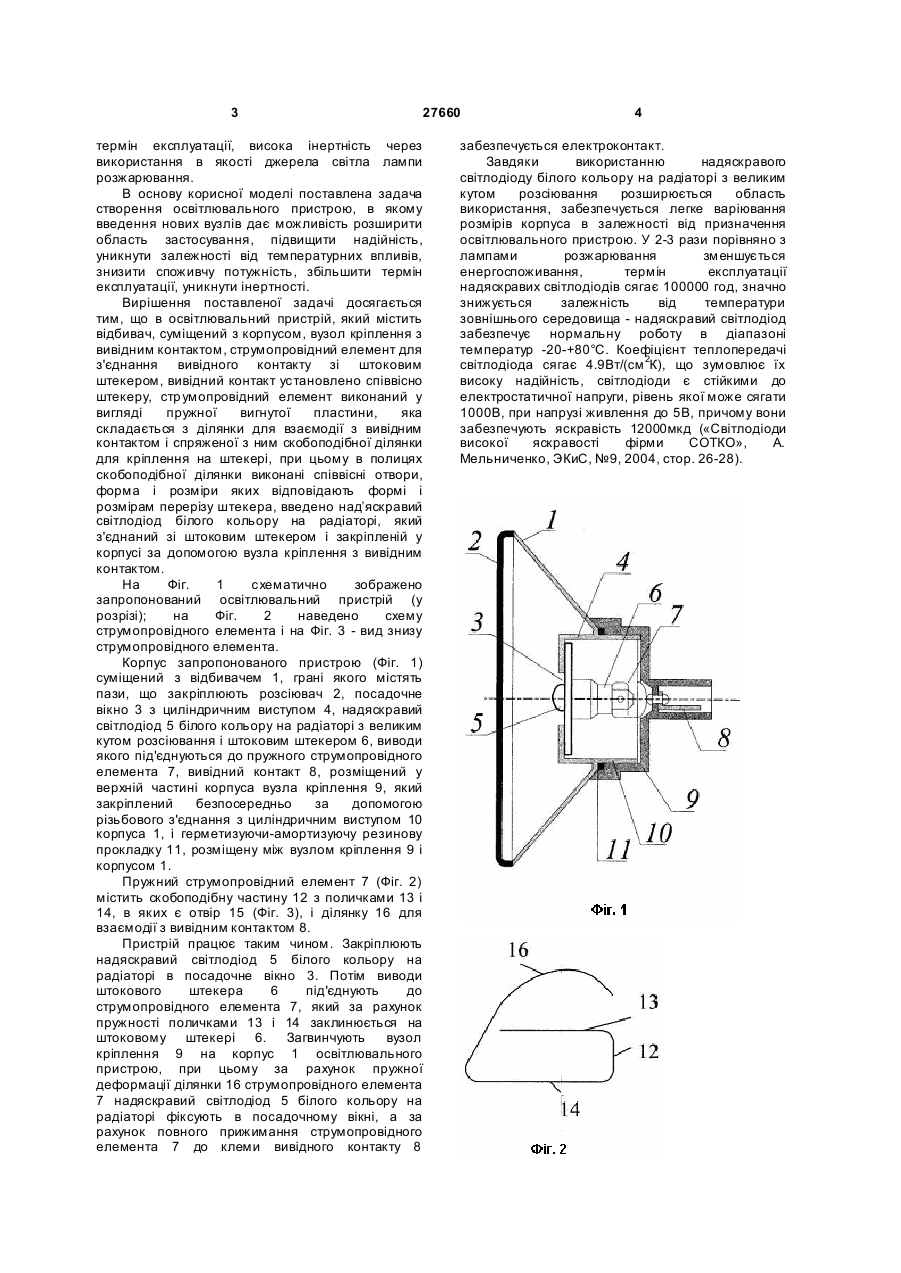

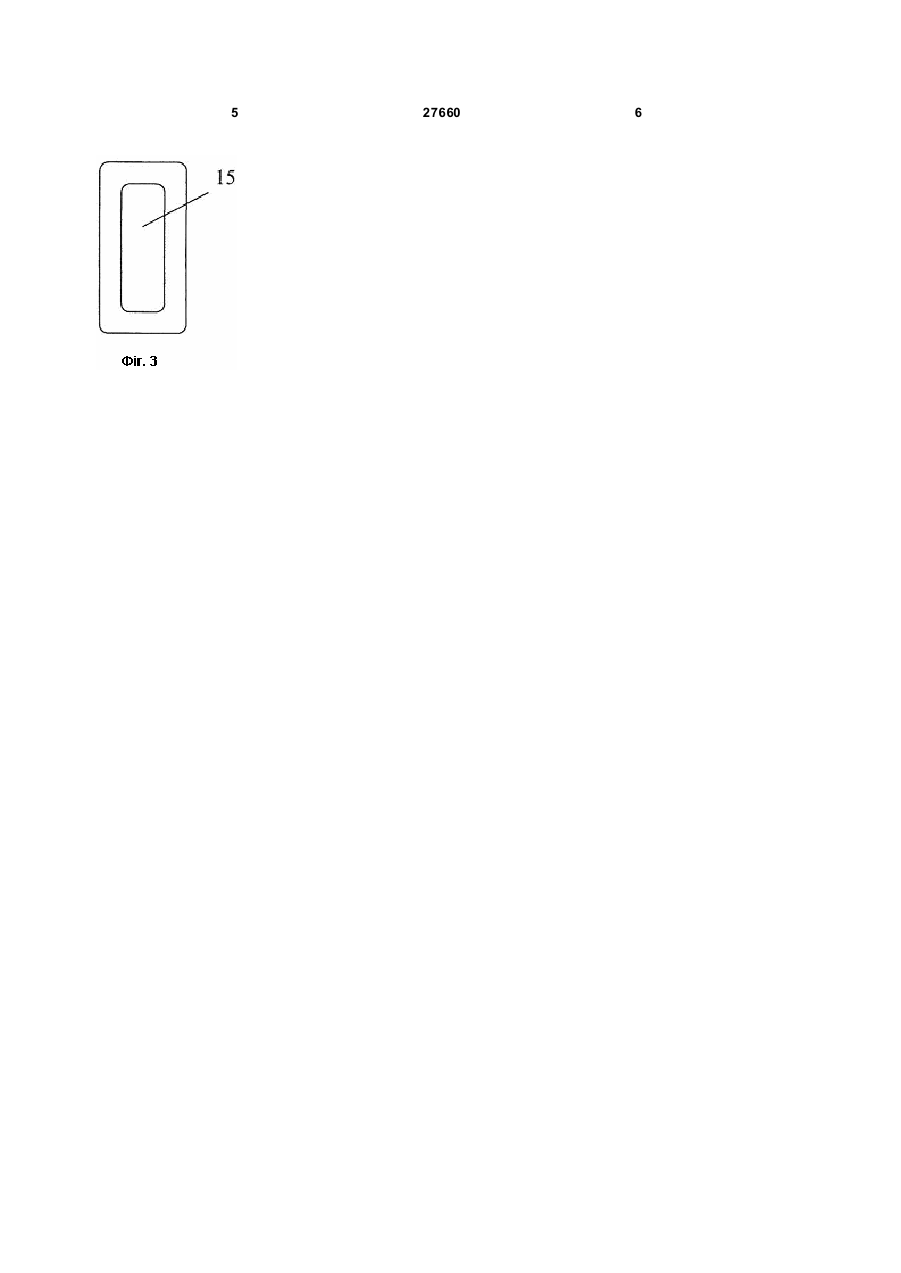

Освітлювальний пристрій, що містить відбивач, суміщений з корпусом, вузол кріплення з вивідним контактом, струмопровідний елемент для з'єднання вивідного контакту з штоковим 3 27660 термін експлуатації, висока інертність через використання в якості джерела світла лампи розжарювання. В основу корисної моделі поставлена задача створення освітлювального пристрою, в якому введення нових вузлів дає можливість розширити область застосування, підвищити надійність, уникнути залежності від температурних впливів, знизити споживчу потужність, збільшити термін експлуатації, уникнути інертності. Вирішення поставленої задачі досягається тим, що в освітлювальний пристрій, який містить відбивач, суміщений з корпусом, вузол кріплення з вивідним контактом, струмопровідний елемент для з'єднання вивідного контакту зі штоковим штекером, вивідний контакт установлено співвісно штекеру, стр умопровідний елемент виконаний у вигляді пружної вигнутої пластини, яка складається з ділянки для взаємодії з вивідним контактом і спряженої з ним скобоподібної ділянки для кріплення на штекері, при цьому в полицях скобоподібної ділянки виконані співвісні отвори, форма і розміри яких відповідають формі і розмірам перерізу штекера, введено над’яскравий світлодіод білого кольору на радіаторі, який з'єднаний зі штоковим штекером і закріпленій у корпусі за допомогою вузла кріплення з вивідним контактом. На Фіг. 1 схематично зображено запропонований освітлювальний пристрій (у розрізі); на Фіг. 2 наведено схему струмопровідного елемента і на Фіг. 3 - вид знизу струмопровідного елемента. Корпус запропонованого пристрою (Фіг. 1) суміщений з відбивачем 1, грані якого містять пази, що закріплюють розсіювач 2, посадочне вікно 3 з циліндричним виступом 4, надяскравий світлодіод 5 білого кольору на радіаторі з великим кутом розсіювання і штоковим штекером 6, виводи якого під'єднуються до пружного струмопровідного елемента 7, вивідний контакт 8, розміщений у верхній частині корпуса вузла кріплення 9, який закріплений безпосередньо за допомогою різьбового з'єднання з циліндричним виступом 10 корпуса 1, і герметизуючи-амортизуючу резинову прокладку 11, розміщену між вузлом кріплення 9 і корпусом 1. Пружний струмопровідний елемент 7 (Фіг. 2) містить скобоподібну частину 12 з поличками 13 і 14, в яких є отвір 15 (Фіг. 3), і ділянку 16 для взаємодії з вивідним контактом 8. Пристрій працює таким чином. Закріплюють надяскравий світлодіод 5 білого кольору на радіаторі в посадочне вікно 3. Потім виводи штокового штекера 6 під'єднують до струмопровідного елемента 7, який за рахунок пружності поличками 13 і 14 заклинюється на штоковому штекері 6. Загвинчують вузол кріплення 9 на корпус 1 освітлювального пристрою, при цьому за рахунок пружної деформації ділянки 16 струмопровідного елемента 7 надяскравий світлодіод 5 білого кольору на радіаторі фіксують в посадочному вікні, а за рахунок повного прижимання струмопровідного елемента 7 до клеми вивідного контакту 8 4 забезпечується електроконтакт. Завдяки використанню надяскравого світлодіоду білого кольору на радіаторі з великим кутом розсіювання розширюється область використання, забезпечується легке варіювання розмірів корпуса в залежності від призначення освітлювального пристрою. У 2-3 рази порівняно з лампами розжарювання зменшується енергоспоживання, термін експлуатації надяскравих світлодіодів сягає 100000 год, значно знижується залежність від температури зовнішнього середовища - надяскравий світлодіод забезпечує нормальну роботу в діапазоні температур -20-+80°С. Коефіцієнт теплопередачі світлодіода сягає 4.9Вт/(см 2К), що зумовлює їх високу надійність, світлодіоди є стійкими до електростатичної напруги, рівень якої може сягати 1000В, при напрузі живлення до 5В, причому вони забезпечують яскравість 12000мкд («Світлодіоди високої яскравості фірми СОТКО», А. Мельниченко, ЭКиС, №9, 2004, стор. 26-28). 5 27660 6
