Пристрій для зняття електростатичного заряду

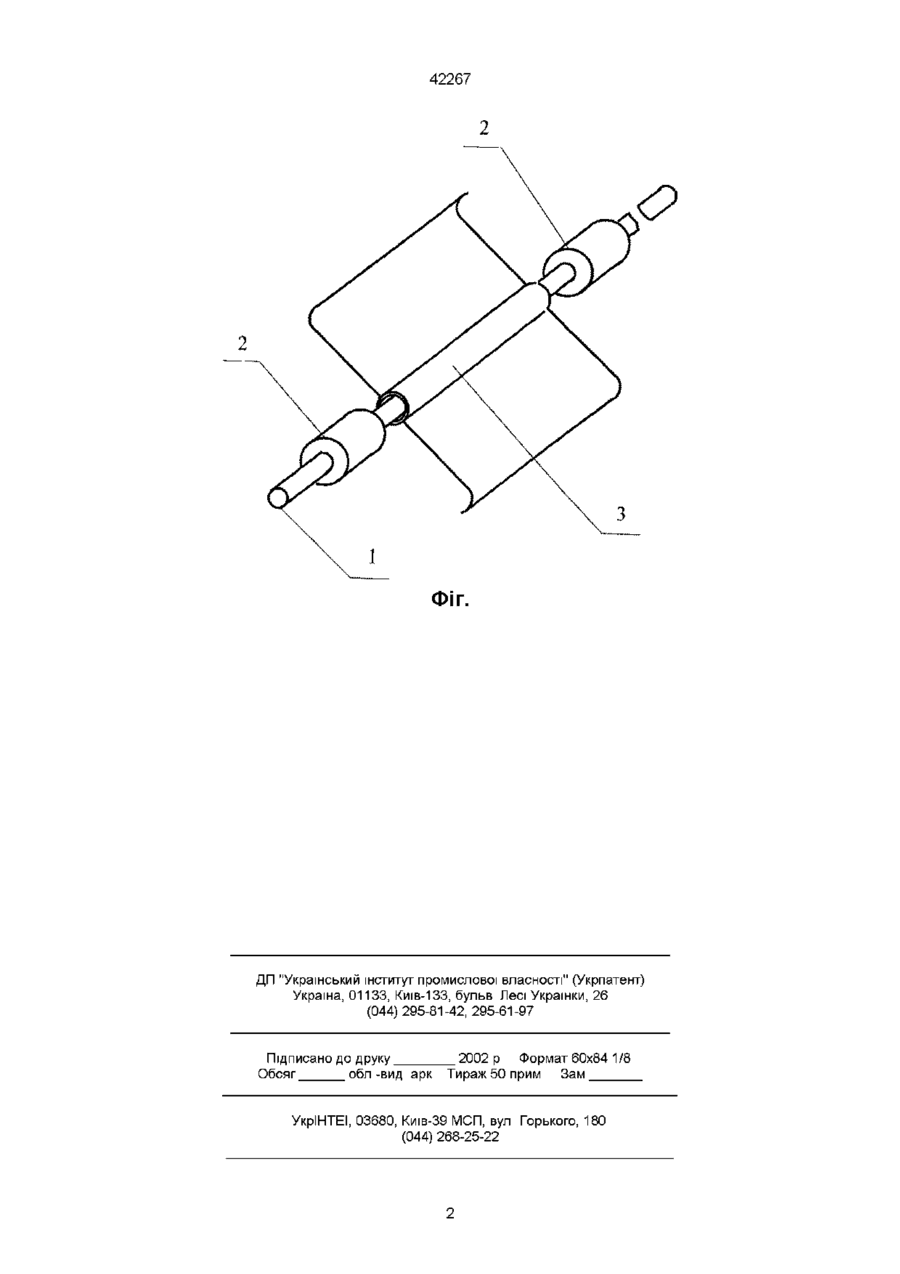

Пристрій для зняття елеісгростатичного заряду, який містить гнучкий струмопровідний елемент, відрізняється тим, що струмопровідний елемент виконаний у вигляді стержня з круглим поперечним перерізом, на якому розміщена крильчатка з двома чи більш лопатами і яка розташована між двома фіксаторами - вантажами в кінцевій частині стрижня Винахід відноситься до автомобілебудування, зокрема до пристроїв для зняття електростатичного заряду Відомий пристрій для зняття електростатичного заряду (WO9724240 А1 970710 - прототип), який включає гнучкий струмопровідний елемент, намотаний на котушку розташовану в корпусі Недоліком даної конструкції, є те, що в процесі руху автомобіля гнучкий струмопровідний елемент знаходиться в зіткненні з поверхнею землі, що приводить до його стирання і втрати контакту між корпусом автомобіля і землею В основу винаходу покладена задача створити пристрій для зняття електростатичного заряду, який за рахунок своїх конструктивних особливостей дозволив би уникнути стирання струмопровідного елемента Дана задача досягається тим що, пристрій для зняття електростатичного заряду, який містить гнучкий струмопровідний елемент, виконаний у виді стержня з круглим поперечним перерізом, на якому розміщена крильчатка з двома чи більш лопатами і яка розташована між двома фіксаторами вантажами в кінцевій частині стрижня На відміну від прототипу, у якому струмопровідний елемент знаходиться в постійному зіткнення з поверхнею землі в пропонованому винаході наявність крильчатки, яка обертається за рахунок потоків повітря дозволяє тримати струмопровідний елемент під час їзди над поверхнею землі, а фіксатори - вантажі до його швидкого опускання під час зупинки, що приводить до збереження струмопровідного елемента і надійному контакту між корпусом автомобіля і землею На фігурі зображено ЗОВНІШНІЙ ВИД пристрою для зняття електростатичного заряду Пристрій для зняття електростатичного заряду складається, із гнучкого струмопровідного елемента 1, на якому розташовані фіксатори - вантажі 2, у кінцевій частині струмопровідного елемента 1, між якими розташована крильчатка З Пристрій для зняття електростатичного заряду працює в таким чином При русі автомобіля ВИСХІДНІ потоки повітря починають стикатися з крильчаткою 3, яка за рахунок аеродинамічних сил починає підніматися одночасно з струмопровідним елементом 1 і утримує струмопровідний елемент 1 під час їзди над поверхнею землі, а при зупинці автомобіля на крильчатку 3 перестають діяти аеродинамічні сили і струмопровідний елемент 1 під дією фіксаторів - вантажів 2 опускається і через нього відбувається зняття електростатичної напруги Запропонований пристрій для зняття електростатичного заряду дозволяє забезпечити надійний контакт між корпусом автомобіля і землею тим самим дозволяє уникнути електростатичного розряду при зіткненні людини з корпусом (О 42267 2 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку _ 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
