Спосіб утилізації низькопотенційної теплоти теплонасосним парогенератором

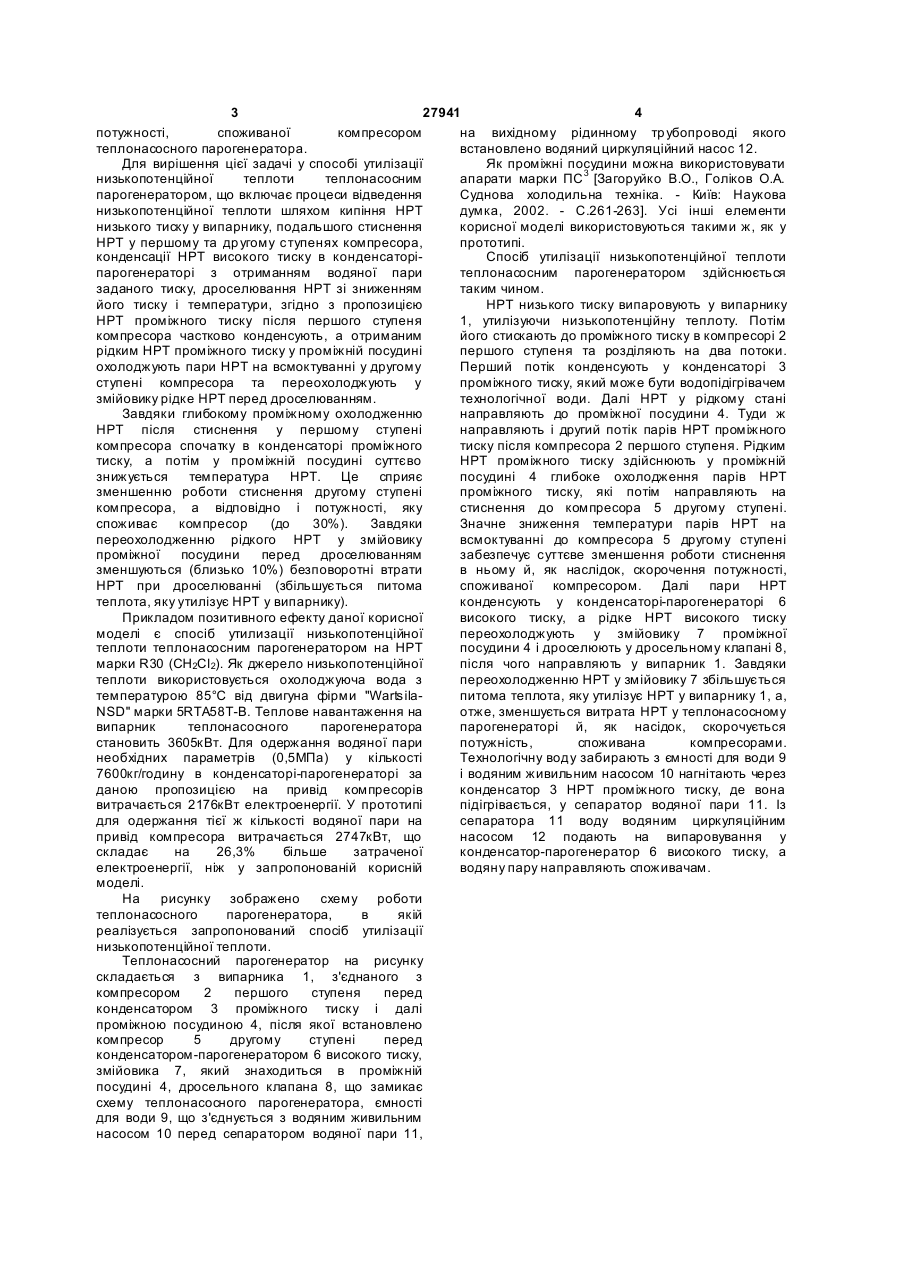

Спосіб утилізації низькопотенційної теплоти теплонасосним парогенератором, що включає процеси відведення низькопотенційної теплоти при кипінні низькокиплячого робочого тіла низького тиску у випарнику, подальшого стиснення низькокиплячого робочого тіла у першому та 3 27941 4 потужності, споживаної компресором на вихідному рідинному тр убопроводі якого теплонасосного парогенератора. встановлено водяний циркуляційний насос 12. Для вирішення цієї задачі у способі утилізації Як проміжні посудини можна використовувати низькопотенційної теплоти теплонасосним апарати марки ПС 3 [Загоруйко В.О., Голіков О.А. парогенератором, що включає процеси відведення Суднова холодильна техніка. - Київ: Наукова низькопотенційної теплоти шляхом кипіння НРТ думка, 2002. - С.261-263]. Усі інші елементи низького тиску у випарнику, подальшого стиснення корисної моделі використовуються такими ж, як у НРТ у першому та др угому ступенях компресора, прототипі. конденсації НРТ високого тиску в конденсаторіСпосіб утилізації низькопотенційної теплоти парогенераторі з отриманням водяної пари теплонасосним парогенератором здійснюється заданого тиску, дроселювання НРТ зі зниженням таким чином. його тиску і температури, згідно з пропозицією НРТ низького тиску випаровують у випарнику НРТ проміжного тиску після першого ступеня 1, утилізуючи низькопотенційну теплоту. Потім компресора частково конденсують, а отриманим його стискають до проміжного тиску в компресорі 2 рідким НРТ проміжного тиску у проміжній посудині першого ступеня та розділяють на два потоки. охолоджують пари НРТ на всмоктуванні у другому Перший потік конденсують у конденсаторі 3 ступені компресора та переохолоджують у проміжного тиску, який може бути водопідігрівачем змійовику рідке НРТ перед дроселюванням. технологічної води. Далі НРТ у рідкому стані Завдяки глибокому проміжному охолодженню направляють до проміжної посудини 4. Туди ж НРТ після стиснення у першому ступені направляють і другий потік парів НРТ проміжного компресора спочатку в конденсаторі проміжного тиску після компресора 2 першого ступеня. Рідким тиску, а потім у проміжній посудині суттєво НРТ проміжного тиску здійснюють у проміжній знижується температура НРТ. Це сприяє посудині 4 глибоке охолодження парів НРТ зменшенню роботи стиснення другому ступені проміжного тиску, які потім направляють на компресора, а відповідно і потужності, яку стиснення до компресора 5 другому ступені. споживає компресор (до 30%). Завдяки Значне зниження температури парів НРТ на переохолодженню рідкого НРТ у змійовику всмоктуванні до компресора 5 другому ступені проміжної посудини перед дроселюванням забезпечує суттєве зменшення роботи стиснення зменшуються (близько 10%) безповоротні втрати в ньому й, як наслідок, скорочення потужності, НРТ при дроселюванні (збільшується питома споживаної компресором. Далі пари НРТ теплота, яку утилізує НРТ у випарнику). конденсують у конденсаторі-парогенераторі 6 Прикладом позитивного ефекту даної корисної високого тиску, а рідке НРТ високого тиску моделі є спосіб утилизації низькопотенційної переохолоджують у змійовику 7 проміжної теплоти теплонасосним парогенератором на НРТ посудини 4 і дроселюють у дросельному клапані 8, марки R30 (СН2Сl2). Як джерело низькопотенційної після чого направляють у випарник 1. Завдяки теплоти використовується охолоджуюча вода з переохолодженню НРТ у змійовику 7 збільшується температурою 85°С від двигуна фірми "Wartsilaпитома теплота, яку утилізує НРТ у випарнику 1, а, NSD" марки 5RTA58T-B. Теплове навантаження на отже, зменшується витрата НРТ у теплонасосному випарник теплонасосного парогенератора парогенераторі й, як насідок, скорочується становить 3605кВт. Для одержання водяної пари потужність, споживана компресорами. необхідних параметрів (0,5МПа) у кількості Технологічну воду забирають з ємності для води 9 7600кг/годину в конденсаторі-парогенераторі за і водяним живильним насосом 10 нагнітають через даною пропозицією на привід компресорів конденсатор 3 НРТ проміжного тиску, де вона витрачається 2176кВт електроенергії. У прототипі підігрівається, у сепаратор водяної пари 11. Із для одержання тієї ж кількості водяної пари на сепаратора 11 воду водяним циркуляційним привід компресора витрачається 2747кВт, що насосом 12 подають на випаровування у складає на 26,3% більше затраченої конденсатор-парогенератор 6 високого тиску, а електроенергії, ніж у запропонованій корисній водяну пару направляють споживачам. моделі. На рисунку зображено схему роботи теплонасосного парогенератора, в якій реалізується запропонований спосіб утилізації низькопотенційної теплоти. Теплонасосний парогенератор на рисунку складається з випарника 1, з'єднаного з компресором 2 першого ступеня перед конденсатором 3 проміжного тиску і далі проміжною посудиною 4, після якої встановлено компресор 5 другому ступені перед конденсатором-парогенератором 6 високого тиску, змійовика 7, який знаходиться в проміжній посудині 4, дросельного клапана 8, що замикає схему теплонасосного парогенератора, ємності для води 9, що з'єднується з водяним живильним насосом 10 перед сепаратором водяної пари 11, 5 27941 6
